Jembatan adalah salah satu keajaiban rekayasa sipil yang menghubungkan daerah terpisah, memfasilitasi perdagangan, dan memperpendek waktu tempuh. Namun, di balik manfaatnya yang besar, jembatan juga merupakan struktur kompleks yang menanggung beban signifikan dan terpapar berbagai kondisi lingkungan.

Oleh karena itu, sebelum sebuah jembatan dibuka untuk publik, serangkaian pengujian komprehensif harus dilakukan untuk memastikan keamanan, stabilitas, dan durabilitas jangka panjangnya. Pengujian ini bukan sekadar formalitas, melainkan langkah krusial untuk mencegah kegagalan struktural yang berpotensi menyebabkan kerugian besar, baik materiil maupun korban jiwa.

Bagian-Bagian Esensial Jembatan dan Pengujian Kritisnya

Setiap komponen jembatan memiliki peran vital dalam menjaga integritas struktur secara keseluruhan. Oleh karena itu, pengujian harus dilakukan pada setiap bagian untuk memastikan kinerja optimal di bawah berbagai kondisi beban dan lingkungan.

1. Struktur Atas (Superstructure)

Struktur atas adalah bagian jembatan yang secara langsung menopang beban lalu lintas dan menyalurkannya ke struktur bawah. Ini mencakup gelagar (balok), lantai jembatan, dan elemen penghubung lainnya.

a. Gelagar (Girder/Beam)

Gelagar adalah komponen horizontal utama yang membentang di antara pier atau abutment, menopang lantai jembatan dan beban di atasnya. Material gelagar bisa bervariasi, mulai dari baja, beton prategang, hingga komposit.

• Pengujian Kekuatan Lentur dan Geser: Pengujian ini bertujuan untuk memastikan bahwa gelagar mampu menahan momen lentur dan gaya geser akibat beban lalu lintas. Metode yang umum digunakan adalah pengujian beban statis (static load test) dan dinamis (dynamic load test). Dalam pengujian statis, beban tertentu ditempatkan pada jembatan dan deformasi diukur. Untuk pengujian dinamis, beban bergerak (misalnya, truk berat) melintasi jembatan dan respons getaran dicatat. Data ini kemudian dibandingkan dengan model desain untuk memverifikasi kapasitas dukung.
• Pengujian Kekakuan (Stiffness Test): Pengujian ini penting untuk memverifikasi kekakuan gelagar, yang memengaruhi defleksi atau lendutan jembatan. Defleksi yang berlebihan dapat menyebabkan ketidaknyamanan bagi pengguna dan kerusakan pada komponen jembatan lainnya. Alat seperti sensor perpindahan dan akselerometer digunakan untuk mengukur respons struktur.
• Inspeksi Visual dan Non-Destructive Testing (NDT): Sebelum dan sesudah pengujian beban, gelagar diinspeksi secara visual untuk retakan, korosi, atau kerusakan lainnya. Metode NDT seperti uji ultrasonik, radiografi, atau penetran cair dapat digunakan untuk mendeteksi cacat internal atau retakan mikro yang tidak terlihat oleh mata telanjang.

b. Plat Lantai Jembatan (Deck Slab)

Plat lantai jembatan adalah permukaan tempat kendaraan melintas. Ini harus memiliki kekuatan yang memadai untuk menahan beban roda langsung dan mendistribusikannya ke gelagar.

• Pengujian Kekuatan Tekan Beton (untuk lantai beton): Sampel silinder beton diambil dari campuran yang digunakan untuk plat lantai dan diuji di laboratorium untuk menentukan kuat tekan karakteristiknya. Ini memastikan bahwa beton mencapai kekuatan desain yang diperlukan.
• Pengujian Ketahanan Aus dan Gesekan: Permukaan plat lantai harus tahan terhadap abrasi akibat lalu lintas dan memberikan traksi yang cukup untuk kendaraan. Uji kekasaran permukaan dan koefisien gesekan dapat dilakukan.
• Pengujian Drainase: Sistem drainase pada plat lantai diuji untuk memastikan air hujan dapat mengalir dengan baik, mencegah genangan air yang dapat mempercepat kerusakan dan membahayakan pengendara.

2. Sistem Perletakan (Bearings)

Sistem perletakan adalah komponen kritis yang menghubungkan struktur atas dan bawah. Fungsinya adalah untuk mentransfer beban dari struktur atas ke struktur bawah sambil memungkinkan pergerakan relatif akibat ekspansi termal, kontraksi, rotasi, dan defleksi.

• Pengujian Kapasitas Beban: Perletakan diuji untuk memastikan kemampuannya menahan beban vertikal dan horizontal yang ditransfer dari struktur atas. Uji kompresi dan geser dilakukan untuk memverifikasi desain.
• Pengujian Koefisien Gesek (untuk perletakan geser): Untuk perletakan yang dirancang untuk memungkinkan pergerakan geser, koefisien gesek diuji untuk memastikan pergerakan yang mulus tanpa gesekan berlebihan yang dapat menyebabkan tegangan tambahan pada struktur.
• Inspeksi Visual Kondisi Perletakan: Perletakan diperiksa secara visual untuk kerusakan, keausan, atau pergeseran posisi yang dapat mengganggu fungsinya.

3. Struktur Bawah (Substructure)

Struktur bawah adalah bagian jembatan yang menyalurkan beban dari struktur atas ke fondasi. Ini mencakup pilar (pier) dan abutment.

a. Pilar (Pier)

Pilar adalah kolom vertikal yang menopang gelagar di bentang tengah jembatan.

• Pengujian Kekuatan Tekan dan Lentur: Material pilar (biasanya beton bertulang) diuji untuk kuat tekan dan lenturnya. Sampel silinder beton diuji di laboratorium, dan inspeksi visual serta NDT dilakukan pada pilar yang sudah berdiri untuk retakan atau cacat.
• Pengujian Kedalaman Fondasi dan Kapasitas Dukung Tanah: Sebelum pilar dibangun, pengujian geoteknik seperti Standard Penetration Test (SPT) atau Cone Penetration Test (CPT) dilakukan untuk menentukan karakteristik tanah di bawah fondasi. Setelah fondasi selesai, uji beban pondasi (pile load test) dapat dilakukan untuk memverifikasi kapasitas dukung. Ini memastikan bahwa fondasi pilar dapat menahan beban yang ditransfer.
• Pengujian Keselarasan dan Vertikalitas: Pilar diukur untuk memastikan keselarasan horizontal dan vertikal yang tepat. Penyimpangan dapat menyebabkan distribusi beban yang tidak merata dan tegangan berlebihan.

b. Abutment

Abutment adalah struktur di ujung jembatan yang menopang ujung gelagar dan juga berfungsi sebagai penahan tanah di belakangnya.

• Pengujian Kekuatan Struktur dan Dinding Penahan Tanah: Abutment diuji untuk memastikan kemampuannya menahan beban vertikal dari gelagar dan tekanan lateral dari tanah di belakangnya. Uji kekuatan material dan inspeksi visual dilakukan.
• Pengujian Sistem Drainase di Belakang Abutment: Drainase yang buruk di belakang abutment dapat menyebabkan penumpukan tekanan air tanah yang dapat merusak struktur. Sistem drainase diuji untuk memastikan berfungsi dengan baik.
• Pengujian Konsolidasi Tanah (jika relevan): Untuk abutment yang dibangun di atas tanah lunak, pengujian konsolidasi dapat dilakukan untuk memprediksi penurunan jangka panjang yang dapat memengaruhi kinerja jembatan.

4. Fondasi Jembatan

Fondasi adalah bagian terbawah dari jembatan yang menyalurkan seluruh beban struktur ke lapisan tanah yang stabil. Jenis fondasi dapat berupa pondasi dangkal (footing) atau pondasi dalam (tiang pancang, bore pile).

• Pengujian Geoteknik Tanah Dasar: Seperti yang disebutkan sebelumnya, pengujian tanah seperti SPT, CPT, atau uji geser baling-baling (vane shear test) sangat penting untuk menentukan karakteristik tanah di lokasi fondasi. Ini mencakup kuat geser tanah, daya dukung, dan potensi penurunan.
• Uji Beban Pondasi (Pile Load Test atau Plate Load Test): Ini adalah salah satu pengujian paling penting untuk fondasi. Untuk tiang pancang atau bore pile, uji beban aksial dan lateral dilakukan untuk memverifikasi kapasitas dukung aktual dari satu atau sekelompok tiang. Untuk fondasi dangkal, plate load test dapat dilakukan. Pengujian ini memberikan data langsung tentang respons fondasi terhadap beban.
• Pengujian Integritas Pondasi (Pile Integrity Test/PIT): PIT menggunakan gelombang kejut untuk mendeteksi potensi cacat atau ketidaksinambungan dalam tiang pancang beton. Ini memastikan bahwa tiang utuh di seluruh panjangnya.
• Pengujian Korosi (untuk fondasi baja): Jika fondasi menggunakan tiang pancang baja, pengujian potensi korosi tanah dan penerapan perlindungan katodik mungkin diperlukan untuk memastikan durabilitas jangka panjang.

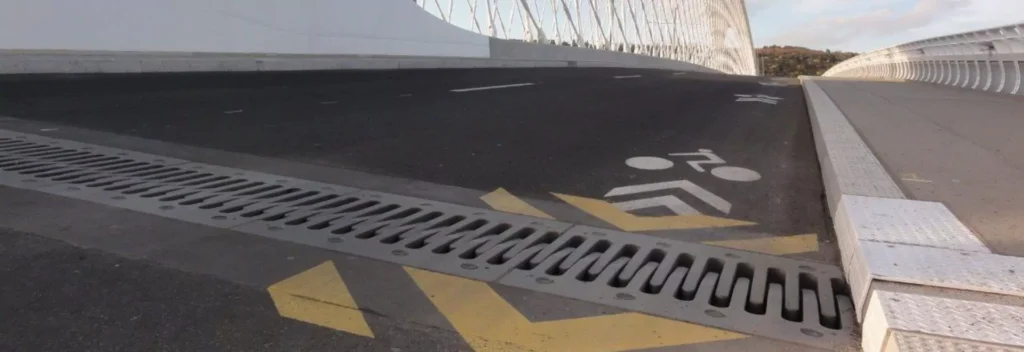

5. Sambungan Ekspansi (Expansion Joints)

Sambungan ekspansi adalah celah yang memungkinkan pergerakan jembatan akibat perubahan suhu, penyusutan beton, atau pergerakan seismik, tanpa menimbulkan tegangan berlebihan pada struktur.

• Pengujian Kemampuan Gerak: Sambungan ekspansi diuji untuk memastikan bahwa mereka dapat mengakomodasi rentang pergerakan yang diharapkan. Ini seringkali dilakukan melalui inspeksi visual dan pengukuran pada saat suhu ekstrem.
• Pengujian Kedap Air: Sambungan ekspansi harus kedap air untuk mencegah air masuk dan merusak komponen di bawahnya. Uji penyemprotan air dapat dilakukan untuk memverifikasi kinerja.
• Inspeksi Visual Kondisi Material: Material sambungan ekspansi diperiksa untuk retakan, keausan, atau kerusakan yang dapat mengganggu fungsinya.

6. Sistem Drainase

Sistem drainase jembatan dirancang untuk mengalirkan air hujan dari permukaan jembatan dan mencegah genangan air yang dapat menyebabkan kerusakan struktur dan membahayakan lalu lintas.

• Pengujian Kemiringan dan Kapasitas Saluran: Kemiringan permukaan jembatan dan kapasitas saluran drainase diuji untuk memastikan air mengalir dengan efektif. Uji aliran air dapat dilakukan.
• Inspeksi Visual Saluran dan Lubang Drainase: Saluran dan lubang drainase diperiksa dari sumbatan, retakan, atau kerusakan yang dapat menghambat aliran air.

7. Sistem Penahan (Retaining System) dan Pagar Pengaman (Guardrails)

Meskipun bukan bagian struktural utama yang menanggung beban langsung jembatan, sistem penahan dan pagar pengaman sangat penting untuk keamanan pengguna.

• Pengujian Kekuatan Pagar Pengaman: Pagar pengaman diuji untuk memastikan kemampuannya menahan benturan kendaraan sesuai standar keselamatan yang berlaku. Ini seringkali melibatkan uji tabrakan atau analisis simulasi.
• Inspeksi Visual dan Integritas Pemasangan: Pagar pengaman diperiksa secara visual untuk kerusakan, korosi, atau pemasangan yang tidak aman.

Pentingnya Standar dan Regulasi dalam Pengujian

Semua pengujian yang disebutkan di atas harus dilakukan sesuai dengan standar dan regulasi yang berlaku, seperti American Association of State Highway and Transportation Officials (AASHTO), Standar Nasional Indonesia (SNI), atau standar internasional lainnya. Standar ini memberikan pedoman yang jelas mengenai prosedur pengujian, kriteria penerimaan, dan frekuensi inspeksi. Kepatuhan terhadap standar ini adalah fondasi untuk memastikan bahwa jembatan yang dibangun aman, andal, dan memiliki masa pakai yang panjang.

Selain itu, dokumentasi yang lengkap dari setiap pengujian, termasuk hasil, tanggal, dan personel yang terlibat, sangat penting. Dokumentasi ini berfungsi sebagai catatan sejarah kinerja jembatan dan dapat digunakan untuk referensi di masa mendatang, terutama selama inspeksi rutin dan pemeliharaan.

Kesimpulan

Pembangunan sebuah jembatan adalah proyek rekayasa yang masif dan kompleks, dengan keselamatan sebagai prioritas utama. Oleh karena itu, serangkaian pengujian yang ketat pada setiap bagian jembatan, mulai dari struktur atas hingga fondasi, adalah langkah yang tak terpisahkan sebelum jembatan tersebut dapat digunakan oleh publik. Pengujian ini memastikan bahwa setiap komponen memiliki kekuatan, stabilitas, dan durabilitas yang diperlukan untuk menahan beban yang diharapkan dan berbagai kondisi lingkungan.
