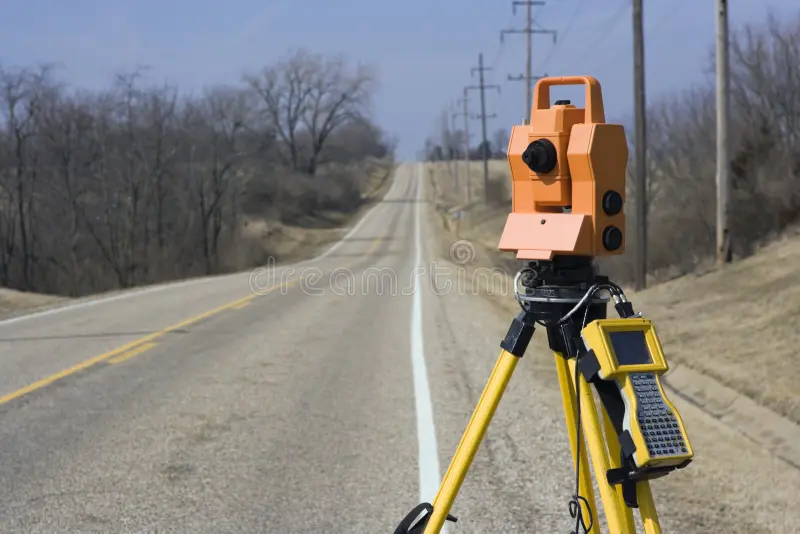

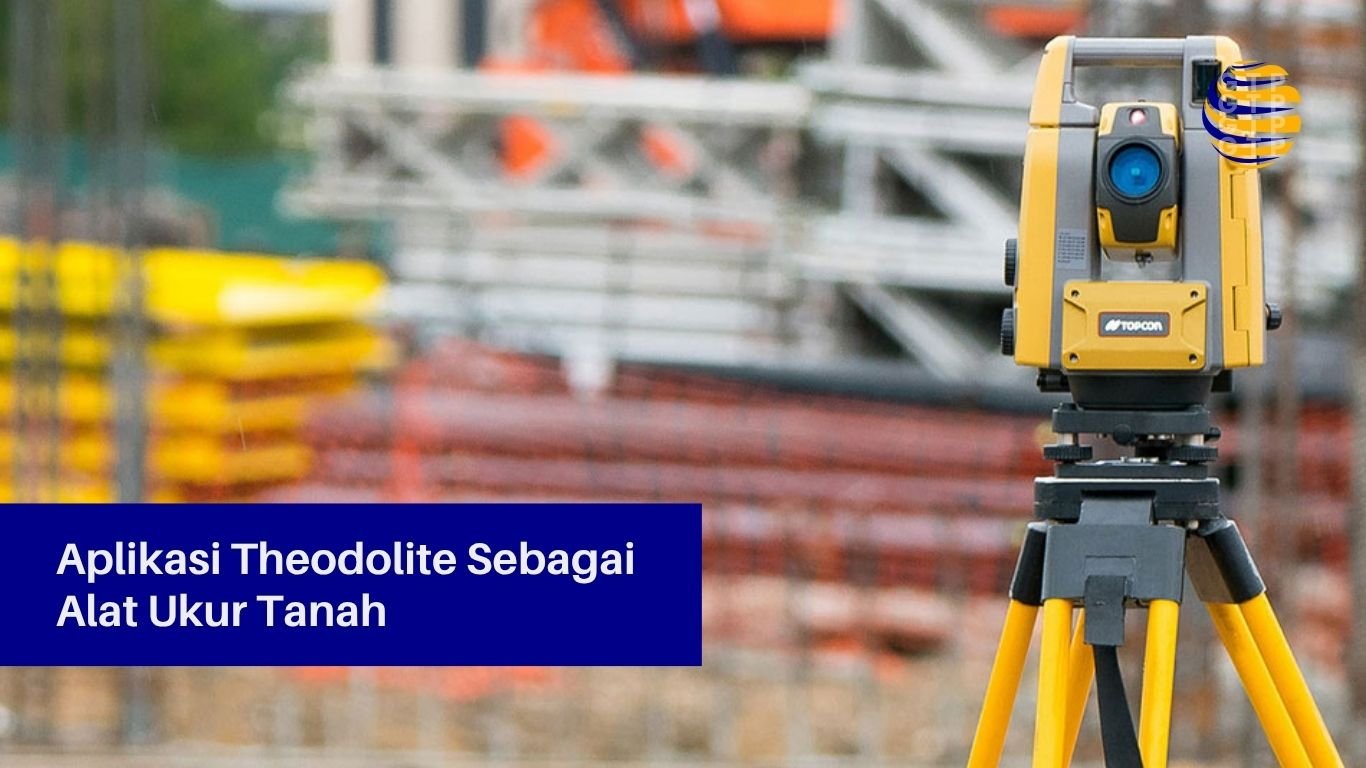

Dalam dunia survei tanah, teknik sipil, dan konstruksi, akurasi adalah segalanya. Kesalahan sepersekian derajat dapat mengakibatkan pergeseran struktur yang signifikan, kerugian biaya, dan risiko keselamatan. Di sinilah theodolite berperan sebagai salah satu alat ukur tanah paling fundamental dan tepercaya. Meskipun teknologi modern seperti GPS dan Total Station telah hadir, memahami prinsip dan aplikasi theodolite tetap menjadi dasar penting bagi setiap surveyor dan insinyur.
Apa Itu Theodolite?
Theodolite adalah instrumen presisi yang digunakan untuk mengukur sudut horizontal dan sudut vertikal. Alat ini pada dasarnya adalah teleskop yang dipasang pada basis berputar (sumbu vertikal) dan dapat berputar ke atas dan ke bawah (sumbu horizontal).
Setiap perputaran pada sumbu-sumbu tersebut diukur dalam derajat, menit, dan detik busur (contoh: 30° 15′ 20″). Dengan mengukur sudut-sudut ini dari satu titik acuan (titik berdiri alat) ke berbagai titik target, surveyor dapat:
- Menentukan posisi relatif antar titik.
- Menghitung jarak dan beda tinggi (elevasi).
- Membuat pemetaan area secara detail.
- Memastikan kesejajaran dan ketegaklurusan dalam konstruksi.
Fungsi Utama dan Aplikasi Theodolite sebagai Alat Ukur Tanah
Aplikasi theodolite sangat luas, berpusat pada kemampuannya mengukur sudut dengan akurasi tinggi. Berikut adalah fungsi dan aplikasi utamanya:
1. Pengukuran Sudut Horizontal (Azimut)
Ini adalah fungsi paling dasar. Theodolite digunakan untuk mengukur sudut antara dua titik target pada bidang horizontal.
- Aplikasi:
- Survei Poligon: Membuat kerangka kontrol peta dengan mengukur sudut dalam atau sudut luar dari serangkaian titik (patok) yang saling terhubung.
- Pemetaan Situasi: Menentukan arah atau azimut dari berbagai objek (bangunan, pohon, batas lahan) dari satu titik acuan.
2. Pengukuran Sudut Vertikal (Zenit/Inklinasi)
Theodolite mengukur sudut kemiringan teleskopnya, baik dari titik horizontal (sudut inklinasi/elevasi) atau dari titik vertikal lurus ke atas (sudut zenit).
- Aplikasi:
- Pengukuran Beda Tinggi (Trigonometri): Ini adalah aplikasi kunci. Dengan mengukur sudut vertikal ke sebuah rambu ukur (bak ukur) dan mengetahui jarak horizontalnya (yang bisa diukur dengan metode stadia atau alat lain), beda tinggi antar dua titik dapat dihitung menggunakan rumus trigonometri.
- Menentukan Ketinggian Objek: Mengukur tinggi gedung, menara, atau pohon dari jarak tertentu.
3. Pengukuran Jarak Optik (Metode Stadia/Tacheometry)
Meskipun fungsi utamanya mengukur sudut, theodolite (terutama tipe optik) dilengkapi dengan benang stadia (dua garis horizontal tambahan di dalam teleskop). Dengan membaca interval rambu ukur yang terpotong oleh dua benang ini, jarak horizontal dapat dihitung secara optik.
- Aplikasi: Pemetaan detail topografi skala kecil hingga menengah di mana pengukuran jarak elektronik (seperti pada Total Station) tidak mutlak diperlukan.
4. Setting Out atau Stake Out (Pematokan)
Ini adalah proses kebalikan dari survei. Alih-alih mengukur apa yang ada di lapangan, setting out adalah proses menandai titik-titik di lapangan berdasarkan data desain (gambar rencana).
- Aplikasi:
- Konstruksi Bangunan: Menentukan titik-titik pondasi, kolom, dan as bangunan agar sesuai dengan gambar arsitek.
- Infrastruktur: Menandai jalur (as) jalan raya, rel kereta api, atau pipa saluran air.
Memahami Bagian-Bagian Kunci Theodolite
Untuk memahami aplikasinya, penting untuk mengenal komponen utamanya:
- Teleskop: Digunakan untuk membidik target jarak jauh dengan jelas. Dilengkapi dengan diafragma (benang silang) untuk penargetan yang presisi.
- Lingkaran Vertikal & Horizontal: Ini adalah “busur derajat” internal alat. Piringan kaca berpresisi tinggi ini ditandai dengan skala derajat, menit, dan detik yang dibaca (baik secara optik atau digital) untuk menentukan sudut.
- Nivo (Level Roh): Komponen vital untuk memastikan alat berdiri benar-benar horizontal (Nivo Tabung) dan vertikal (Nivo Kotak). Pengukuran sudut tidak akan akurat jika alat tidak datar.
- Tribrach (Tatakan): Bagian bawah alat yang memiliki tiga skrup penyetel (skrup ABC). Skrup ini digunakan untuk menyetel nivo hingga alat benar-benar datar.
- Plummet (Unting-unting): Baik berupa unting-unting optik (teropong kecil di bawah alat) atau laser, digunakan untuk memastikan alat berdiri tepat di atas titik/patok di tanah.
Jenis-Jenis Theodolite
Secara umum, theodolite dibagi menjadi dua kategori utama:
1. Theodolite Manual (Optik/Vernier)
- Cara Kerja: Jenis yang lebih tua. Pembacaan sudut horizontal dan vertikal dilakukan secara manual dengan mata melalui mikroskop kecil yang menampilkan skala vernier atau mikrometer optik.
- Kelebihan: Sangat tangguh, tidak memerlukan baterai (kecuali untuk penerangan skala).
- Kekurangan: Membutuhkan keahlian tinggi untuk membaca, rentan terhadap kesalahan paralaks dan salah baca, dan prosesnya lebih lambat.
2. Theodolite Digital
- Cara Kerja: Ini adalah standar modern. Alat ini menggunakan encoder elektronik untuk membaca sudut. Hasilnya (angka derajat, menit, detik) ditampilkan langsung pada layar LCD.
- Kelebihan: Cepat, mudah dibaca, mengurangi kesalahan manusia (salah baca), sering dilengkapi kompensator otomatis untuk meminimalkan sedikit kemiringan alat.
- Kekurangan: Bergantung pada daya baterai.
FAQ: Pertanyaan Umum Seputar Theodolite
Berikut adalah beberapa pertanyaan yang sering diajukan mengenai aplikasi theodolite:
1. Apa perbedaan utama antara Theodolite dan Total Station? Perbedaan utamanya adalah pengukuran jarak. Theodolite murni mengukur sudut (horizontal dan vertikal). Untuk mengukur jarak, pengguna theodolite harus menggunakan metode optik (stadia) yang kurang akurat atau menggunakan pita ukur terpisah. Total Station mengintegrasikan theodolite digital DENGAN pengukur jarak elektronik (EDM), sehingga bisa mengukur sudut dan jarak secara bersamaan dengan cepat dan sangat akurat.
2. Apakah theodolite masih relevan di era GPS dan Total Station? Masih. Meskipun Total Station lebih efisien, theodolite (terutama digital) masih banyak digunakan untuk tugas-tugas spesifik yang tidak memerlukan pengukuran jarak presisi tinggi, seperti:
- Pekerjaan setting out sederhana (menentukan kelurusan atau ketegakan kolom).
- Pekerjaan di area indoor atau di bawah kanopi tebal di mana sinyal GPS terhalang.
- Sebagai alat backup atau untuk pelatihan dasar surveyor.
3. Apa itu “akurasi” pada theodolite (misal: 5 detik, 2 detik)? Akurasi (ketelitian) theodolite mengacu pada kesalahan minimum yang mungkin terjadi saat membaca sudut. Theodolite 5 detik (5″) berarti pembacaan sudut terkecilnya adalah 5 detik busur. Semakin kecil angkanya (misal 1″ atau 2″), semakin presisi alat tersebut dan semakin mahal harganya. Theodolite 5″ atau 7″ umum untuk konstruksi, sementara 1″ atau 2″ digunakan untuk survei kerangka kontrol presisi tinggi.
4. Apakah theodolite bisa mengukur luas tanah? Tidak secara langsung. Theodolite mengukur data mentah (sudut) yang diperlukan untuk menghitung luas. Surveyor akan menggunakan theodolite untuk mengukur sudut-sudut poligon batas lahan dan (jika perlu) jarak antar titik. Data ini kemudian dimasukkan ke dalam perangkat lunak atau dihitung secara manual (menggunakan metode koordinat atau rumus lain) untuk mendapatkan total luas area.
Rekomendasi: Panduan Membeli Theodolite
Bagi Anda yang sedang mencari atau mempertimbangkan untuk membeli theodolite, baik untuk kebutuhan perusahaan konstruksi, konsultan survei, atau pendidikan, berikut adalah beberapa faktor yang harus dipertimbangkan:
Faktor Kunci Sebelum Membeli
- Digital vs. Manual: Untuk efisiensi kerja saat ini, theodolite digital sangat direkomendasikan. Pembacaan instan di layar LCD menghemat waktu dan mengurangi kesalahan pembacaan secara drastis.
- Akurasi (Ketelitian):
- Untuk Konstruksi Umum & Proyek Skala Menengah (Misal: Alignment, Stake Out Sederhana): Akurasi 5 detik (5″) atau 7 detik (7″) sudah sangat memadai.
- Untuk Survei Presisi & Kontrol Jaringan: Anda mungkin memerlukan akurasi 2 detik (2″) atau 1 detik (1″).
- Perlindungan Lingkungan (IP Rating): Pekerjaan survei dilakukan di lapangan. Pastikan alat memiliki rating IP (Ingress Protection) yang baik, misalnya IP54 atau IP66, yang menunjukkan ketahanannya terhadap debu dan percikan air atau hujan.
- Kompensator: Cari theodolite digital yang memiliki kompensator sumbu vertikal (atau bahkan ganda). Fitur ini secara otomatis mengoreksi sedikit kemiringan alat (akibat penyetelan nivo yang kurang sempurna), sehingga pembacaan sudut vertikal tetap akurat.
- Anggaran vs. Kebutuhan (Theodolite vs. Total Station):
- Jika pekerjaan Anda 90% hanya tentang sudut, kelurusan, dan ketegakan (misal: memasang bekisting, mengecek vertikalitas kolom), theodolite digital adalah pilihan hemat biaya yang tepat.
- Jika pekerjaan Anda melibatkan banyak pengukuran jarak dan pemetaan topografi, menginvestasikan lebih banyak untuk Total Station akan memberikan ROI (Return on Investment) yang jauh lebih cepat.
Alat ukur theodolite merupakan perangkat esensial dalam dunia survei dan konstruksi. Dengan kemampuan mengukur sudut horizontal dan vertikal dengan presisi tinggi, alat ini memainkan peran kunci dalam berbagai proyek infrastruktur.
