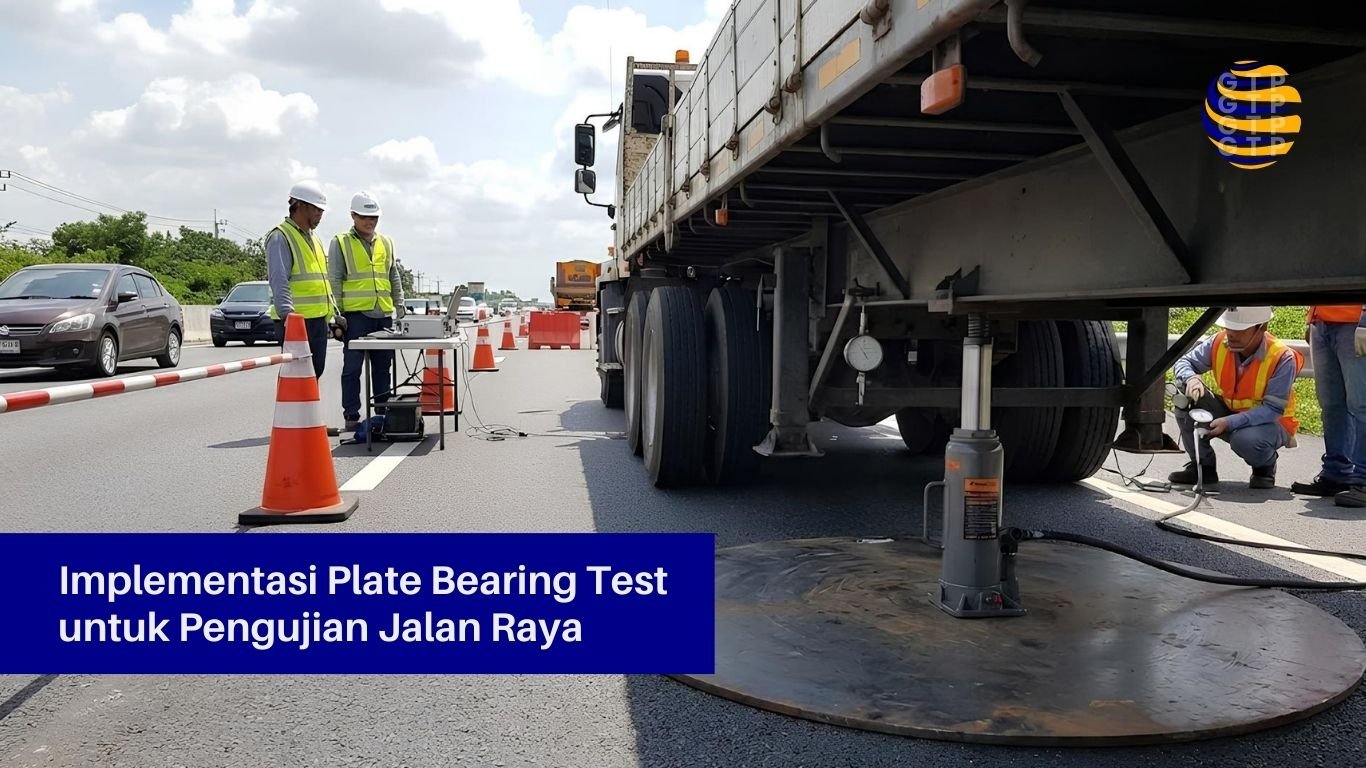

Dalam konstruksi jalan raya, kualitas tanah dasar (subgrade) dan lapis pondasi adalah faktor penentu utama umur layanan infrastruktur. Kegagalan dalam memverifikasi daya dukung tanah dapat berakibat fatal, mulai dari penurunan muka tanah (settlement) hingga keretakan dini pada perkerasan jalan. Salah satu metode pengujian geoteknik in-situ yang paling akurat dan diandalkan untuk tujuan ini adalah Plate Bearing Test (PBT) atau Uji Beban Pelat.
Definisi Plate Bearing Test
Plate Bearing Test adalah metode pengujian lapangan yang dilakukan untuk menentukan kapasitas daya dukung tanah dan karakteristik penurunannya di bawah beban statis. Pengujian ini melibatkan penekanan pelat baja kaku ke permukaan tanah dengan beban hidrolik terukur, sementara deformasi atau penurunan vertikal tanah dicatat secara presisi.
Dalam konteks teknik sipil, khususnya jalan raya, hasil utama dari pengujian ini adalah nilai Modulus Reaksi Tanah Dasar (Modulus of Subgrade Reaction) atau dikenal sebagai nilai k. Nilai ini sangat krusial dalam desain perkerasan kaku (rigid pavement/jalan beton) dan perkerasan lentur (flexible pavement/aspal) untuk memastikan tanah mampu menahan beban lalu lintas di atasnya tanpa mengalami deformasi permanen yang berlebihan.
Mengapa Plate Bearing Test Penting untuk Jalan Raya?
Berbeda dengan pengujian laboratorium yang menggunakan sampel tanah kecil, Plate Bearing Test dilakukan langsung di lapangan (in-situ). Hal ini memberikan keuntungan signifikan:
-
Representasi Kondisi Nyata: Pengujian ini menguji massa tanah yang lebih besar dalam kondisi alaminya, termasuk struktur butiran dan kadar air yang sebenarnya.
-
Validasi Desain: Insinyur menggunakan PBT untuk memverifikasi apakah asumsi daya dukung tanah yang digunakan dalam desain awal sesuai dengan kondisi aktual di lapangan sebelum pengecoran atau pengaspalan dilakukan.
-
Evaluasi Pemadatan: PBT sering digunakan untuk mengevaluasi efektivitas pemadatan pada lapisan subbase atau base course jalan raya.
Standar Acuan Teknis
Untuk memastikan akurasi dan validitas data, pelaksanaan Plate Bearing Test di Indonesia harus mengacu pada standar internasional maupun nasional yang berlaku, antara lain:
-
ASTM D1195 / D1196: Standard Test Method for Repetitive/Nonrepetitive Static Plate Load Tests of Soils and Flexible Pavement Components.
-
SNI 03-2827-2008: Cara Uji Lapangan dengan Alat Pelat Beban.
-
BS 1377 Part 9: Methods for test for soils for civil engineering purposes (In-situ tests).
Prosedur Implementasi di Lapangan
Pelaksanaan Plate Bearing Test membutuhkan persiapan yang matang dan peralatan presisi. Berikut adalah tahapan umumnya:
1. Persiapan Peralatan
Peralatan utama meliputi:
-
Pelat Baja: Biasanya berbentuk lingkaran dengan diameter bervariasi (30 cm, 45 cm, 60 cm, atau 76 cm) dengan ketebalan minimal 25 mm.
-
Sistem Pembebanan: Dongkrak hidrolik (hydraulic jack) lengkap dengan pompa dan manometer yang terkalibrasi.
-
Beban Reaksi: Kendaraan berat (truk bermuatan penuh atau ekskavator) digunakan sebagai penahan gaya tolak dongkrak.
-
Alat Ukur Penurunan: Dial gauge atau LVDT (Linear Variable Differential Transformer) dengan ketelitian 0.01 mm.
2. Persiapan Lokasi Uji
Permukaan tanah harus diratakan dan dibersihkan dari material lepas. Pasir halus sering ditaburkan tipis di bawah pelat untuk memastikan kontak yang sempurna antara pelat dan tanah.
3. Proses Pembebanan
-
Beban diterapkan secara bertahap menggunakan dongkrak hidrolik.
-
Setiap penambahan beban ditahan selama interval waktu tertentu hingga laju penurunan tanah menjadi stabil.
-
Pencatatan penurunan dilakukan pada setiap tahap pembebanan menggunakan dial gauge.
4. Interpretasi Data
Data beban dan penurunan diplot ke dalam grafik kurva beban-penurunan (Load-Settlement Curve). Dari grafik ini, insinyur dapat menghitung kapasitas daya dukung ultimit dan modulus reaksi tanah dasar (k-value).
Perbedaan Plate Bearing Test vs CBR Lapangan
Seringkali terjadi kebingungan antara PBT dan CBR (California Bearing Ratio). Berikut perbedaannya:
-
CBR Lapangan: Menggunakan piston berdiameter kecil (sekitar 5 cm). Lebih bersifat empiris dan menguji area yang sangat sempit. Cocok untuk korelasi umum kekuatan tanah.
-
Plate Bearing Test: Menggunakan pelat berdiameter besar (30-76 cm). Mengukur parameter deformabilitas (stiffness) tanah secara langsung. Lebih akurat untuk desain perkerasan kaku (beton) dan fondasi dangkal.
FAQ: Pertanyaan Umum Seputar Plate Bearing Test
Berapa lama waktu yang dibutuhkan untuk satu titik pengujian? Waktu pengujian bervariasi tergantung pada respons tanah dan standar yang digunakan. Namun, umumnya satu titik pengujian memakan waktu antara 1 hingga 3 jam, termasuk persiapan (setup) dan pembongkaran alat.
Kapan waktu terbaik melakukan Plate Bearing Test pada proyek jalan? Pengujian idealnya dilakukan setelah proses pemadatan tanah dasar (subgrade) atau lapis pondasi (base course) selesai, dan sebelum lapisan di atasnya (beton atau aspal) diaplikasikan.
Apakah Plate Bearing Test bisa dilakukan pada semua jenis tanah? PBT sangat efektif pada tanah butiran kasar, kerikil, dan tanah timbunan padat. Namun, pada tanah lempung lunak yang jenuh air, pengujian ini memerlukan kehati-hatian ekstra dan waktu yang lebih lama karena adanya konsolidasi.
Apa output data yang paling dicari kontraktor jalan dari tes ini? Data yang paling dicari adalah nilai k (Modulus of Subgrade Reaction) dalam satuan MN/m3 atau kg/cm3. Nilai ini adalah input wajib dalam software desain perkerasan jalan.
Rekomendasi untuk Pengguna
Jika Anda adalah kontraktor, konsultan pengawas, atau pemilik proyek yang sedang mencari solusi untuk pengujian ini, perhatikan poin rekomendasi berikut sebelum mengambil keputusan:
1. Untuk Anda yang Mencari Jasa Pengujian (Service): Pastikan Anda memilih penyedia jasa tes tanah (Soil Investigation) yang memiliki sertifikasi KAN (Komite Akreditasi Nasional) untuk parameter pengujian sipil. Hal ini menjamin bahwa teknisi yang bekerja kompeten dan metode yang digunakan sesuai dengan SNI/ASTM. Mintalah laporan yang mencakup grafik Load-Settlement lengkap, bukan hanya angka akhir.
2. Untuk Anda yang Mencari Pembelian Alat (Product): Jika frekuensi proyek Anda tinggi, memiliki alat sendiri mungkin lebih efisien. Carilah set Plate Bearing Test yang dilengkapi dengan:
-
Manometer Terkalibrasi: Pastikan pressure gauge memiliki sertifikat kalibrasi aktif untuk akurasi pembacaan beban.
-
Sistem Hidrolik Heavy Duty: Pilih dongkrak dengan kapasitas minimal 10-20 ton, atau sesuaikan dengan spesifikasi beban desain jalan raya Anda.
-
Reference Beam yang Kaku: Pastikan balok referensi untuk dial gauge cukup panjang dan kaku agar tidak terpengaruh oleh pergerakan tanah di sekitar area beban.
Kesimpulan
Plate Bearing Test merupakan instrumen vital dalam penjaminan mutu konstruksi jalan raya. Dengan memberikan data akurat mengenai modulus reaksi tanah dasar, pengujian ini memitigasi risiko kegagalan struktur jalan di masa depan. Bagi para pemangku kepentingan proyek, baik itu kontraktor maupun konsultan, memastikan implementasi PBT sesuai standar bukan hanya tentang kepatuhan regulasi, melainkan investasi untuk umur panjang infrastruktur transportasi yang sedang dibangun.
