Dalam dunia rekayasa geoteknik dan konstruksi, keselamatan dan stabilitas struktur adalah segalanya. Dua instrumen yang sering menjadi garda terdepan dalam pemantauan kondisi bawah permukaan adalah inclinometer dan piezometer. Meskipun keduanya krusial dan sering disebut dalam konteks yang sama seperti pemantauan lereng atau bendungan, keduanya memiliki fungsi yang fundamentalnya sangat berbeda.

Memahami perbedaan antara inclinometer dan piezometer bukan hanya soal terminologi, tetapi soal memilih alat yang tepat untuk menjawab pertanyaan yang tepat. Apakah Anda khawatir tentang pergerakan lateral sebuah dinding penahan tanah? Atau Anda cemas tentang tekanan air yang bisa memicu kelongsoran?

Apa Itu Inclinometer?

Inclinometer adalah instrumen presisi yang dirancang khusus untuk mengukur inklinasi atau kemiringan, yang kemudian datanya diolah untuk mengetahui deformasi dan pergerakan lateral (horizontal) di bawah permukaan tanah.

Bayangkan sebuah tiang yang ditanam vertikal ke dalam tanah. Jika tanah di sekitarnya bergerak atau bergeser, tiang tersebut akan ikut miring. Tugas inclinometer adalah mengukur sudut kemiringan tiang tersebut di berbagai titik kedalaman dengan akurasi sangat tinggi.

• Fungsi Utama: Mendeteksi, mengukur, dan memantau besaran, laju, arah, dan kedalaman pergerakan tanah atau struktur secara horizontal.
• Prinsip Kerja:
  1. Sebuah pipa khusus (casing inclinometer) yang memiliki alur internal dipasang ke dalam lubang bor di tanah atau di dalam struktur beton.
  2. Sebuah probe inclinometer (berisi sensor percepatan atau accelerometer) diturunkan ke dalam casing.
  3. Probe akan mengukur sudut kemiringan relatif terhadap arah gravitasi pada interval kedalaman yang teratur (misalnya, setiap 0.5 meter).
  4. Pembacaan awal dijadikan sebagai data dasar (baseline). Pembacaan berikutnya dibandingkan dengan data dasar ini untuk menghitung profil pergerakan lateral dari waktu ke waktu.
• Aplikasi Khas:
  • Pemantauan stabilitas lereng dan area rawan longsor.
  • Memantau kinerja dinding penahan tanah (retaining wall), diaphragm wall, dan sheet pile.
  • Mengukur deformasi pada struktur bendungan dan tanggul.
  • Memantau dampak dari proyek galian dalam (deep excavation) dan pembangunan terowongan terhadap area sekitar.

Apa Itu Piezometer?

Piezometer adalah sensor yang didedikasikan untuk mengukur tekanan fluida, lebih spesifiknya tekanan air pori (pore water pressure) di dalam massa tanah, batuan, atau beton.

Tekanan air pori adalah tekanan air yang berada di dalam rongga-rongga (pori) di antara butiran tanah. Parameter ini sangat krusial karena tekanan air pori yang berlebihan dapat mengurangi kekuatan geser tanah, yang pada akhirnya dapat memicu kegagalan struktur atau kelongsoran.

• Fungsi Utama: Mengukur level muka air tanah dan tekanan air pada kedalaman tertentu untuk mengevaluasi kondisi stabilitas yang berhubungan dengan air.
• Prinsip Kerja:
  1. Sensor piezometer dipasang di dalam lubang bor pada kedalaman target. Bagian ujungnya memiliki filter berpori (disebut filter tip) yang memungkinkan air masuk tetapi menahan partikel tanah.
  2. Tekanan air dari tanah akan menekan diafragma di dalam sensor.
  3. Perubahan tekanan pada diafragma ini diubah menjadi sinyal listrik (misalnya oleh sensor vibrating wire atau strain gauge) yang dikirim ke permukaan untuk dibaca oleh datalogger.
  4. Data ini menunjukkan tekanan piezometrik pada titik tersebut.
• Aplikasi Khas:
  • Pemantauan tekanan angkat (uplift pressure) di bawah pondasi bendungan beton.
  • Mengontrol proses dewatering pada proyek galian untuk memastikan stabilitas lereng galian.
  • Memantau stabilitas tanggul dan lereng yang dipengaruhi oleh fluktuasi muka air tanah.
  • Evaluasi efektivitas sistem drainase tanah.

Perbandingan Head-to-Head: Inclinometer vs Piezometer

Untuk memperjelas, mari kita bandingkan keduanya secara langsung dalam sebuah tabel.

Kapan Keduanya Digunakan Bersamaan?

Pada banyak proyek besar seperti bendungan atau lereng kritis, inclinometer dan piezometer digunakan bersamaan untuk mendapatkan gambaran stabilitas yang komprehensif. Inclinometer akan memberitahu Anda jika ada pergerakan, sementara piezometer dapat membantu menjelaskan mengapa pergerakan itu terjadi (misalnya, karena peningkatan tekanan air pori yang melemahkan tanah).

Tanya Jawab Umum (FAQ)

T: Bisakah piezometer mendeteksi longsor?J: Secara tidak langsung. Piezometer tidak mengukur pergerakan tanah. Namun, ia dapat mendeteksi peningkatan tekanan air pori yang merupakan salah satu pemicu utama kelongsoran. Data dari piezometer dapat berfungsi sebagai sistem peringatan dini (early warning system).

T: Apakah pemasangan inclinometer dan piezometer merusak tanah?J: Keduanya memerlukan pengeboran lubang (borehole). Namun, proses ini dilakukan oleh profesional dengan dampak minimal dan justru bertujuan untuk menjaga keselamatan area yang lebih luas dengan menyediakan data pemantauan yang krusial.

T: Mana yang lebih penting untuk proyek bendungan?J: Keduanya sama pentingnya. Inclinometer memantau deformasi pada tubuh bendungan, sementara piezometer memantau tekanan air di pondasi dan inti bendungan. Kombinasi keduanya memberikan gambaran kesehatan bendungan yang lengkap.

T: Apa perbedaan antara casing inclinometer dengan pipa biasa?J: Casing inclinometer memiliki empat alur presisi di bagian dalamnya (berjarak 90 derajat) yang berfungsi sebagai rel untuk memandu probe. Hal ini memastikan pembacaan yang konsisten dan dapat diulang pada orientasi yang sama di setiap pengukuran. Pipa biasa tidak bisa digunakan.

Rekomendasi: Solusi Monitoring Geoteknik dari PT Global Teknik Pasundan

Setelah memahami perbedaan fundamental dan pentingnya kedua alat ini, langkah selanjutnya adalah memilih instrumen yang andal dari penyedia tepercaya. PT Global Teknik Pasundan merupakan mitra yang tepat untuk kebutuhan instrumentasi geoteknik Anda, menyediakan solusi lengkap untuk inclinometer dan piezometer.

Untuk Pemantauan Deformasi: Inclinometer System

Jika fokus Anda adalah memantau pergerakan lateral pada lereng, dinding penahan, atau galian, PT Global Teknik Pasundan menawarkan sistem inclinometer yang lengkap dan akurat. Produk mereka dirancang untuk memberikan data presisi mengenai magnitudo dan laju pergerakan, memungkinkan Anda mengambil tindakan preventif sebelum terjadi kegagalan struktur. Sistem ini ideal untuk memastikan keamanan selama dan setelah masa konstruksi.

Untuk Pemantauan Stabilitas Air: Piezometer Andal

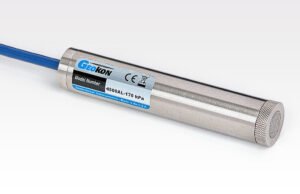

Ketika proyek Anda berisiko dipengaruhi oleh tekanan air tanah—seperti pada konstruksi bendungan, terowongan, atau galian di bawah muka air tanah—pilihlah piezometer dari PT Global Teknik Pasundan. Mereka menyediakan berbagai jenis piezometer, termasuk tipe vibrating wire yang dikenal memiliki stabilitas jangka panjang dan ketahanan tinggi. Dengan sensor ini, Anda dapat secara efektif memantau tekanan air pori, memastikan stabilitas tanah, dan merancang sistem dewatering yang efisien.

Apapun kebutuhan monitoring geoteknik Anda, berinvestasi pada instrumen yang tepat adalah investasi untuk keselamatan dan kesuksesan proyek.

Hubungi tim ahli di PT Global Teknik Pasundan hari ini untuk mendapatkan konsultasi dan solusi pemantauan yang dirancang khusus untuk proyek Anda.
