Jalan raya adalah urat nadi perekonomian dan mobilitas masyarakat. Kualitasnya tidak hanya menentukan kenyamanan berkendara, tetapi juga keselamatan pengguna dan efisiensi distribusi barang. Di balik lapisan aspal yang mulus dan marka yang jelas, terdapat serangkaian proses rekayasa dan pengujian yang ketat. Proses ini tidak akan berjalan tanpa alat-alat pengujian jalan raya yang spesifik dan akurat.

Pentingnya pengujian jalan raya tidak bisa dianggap remeh. Kegagalan konstruksi jalan dapat berakibat fatal dan memakan biaya perbaikan yang sangat besar. Oleh karena itu, setiap tahap pembangunan—mulai dari analisis tanah dasar hingga evaluasi permukaan jalan yang sudah jadi—membutuhkan validasi menggunakan instrumen yang terkalibrasi. Artikel ini akan membahas secara mendalam berbagai alat esensial yang digunakan dalam industri konstruksi jalan untuk memastikan setiap kilometer yang dibangun memenuhi standar tertinggi.

Mengapa Pengujian Jalan Raya Mutlak Diperlukan?

Sebelum menyelami jenis-jenis peralatannya, penting untuk memahami alasan fundamental di balik pengujian jalan. Tujuannya melampaui sekadar kepatuhan terhadap regulasi; ini adalah tentang investasi jangka panjang.

• Menjamin Keamanan Pengguna: Jalan yang retak, berlubang, atau tidak rata dapat menyebabkan kecelakaan. Pengujian memastikan kekuatan struktural dan kondisi permukaan yang aman.
• Memastikan Durabilitas dan Umur Layan: Dengan material dan pemadatan yang tepat, jalan raya dapat bertahan selama bertahun-tahun, mengurangi frekuensi perbaikan.
• Efisiensi Anggaran: Mencegah lebih baik daripada memperbaiki. Pengujian di awal dapat mengidentifikasi masalah sebelum menjadi kerusakan parah yang memakan biaya besar.
• Validasi Kualitas Sesuai Standar: Setiap proyek harus memenuhi standar teknis yang ditetapkan, misalnya Standar Nasional Indonesia (SNI). Pengujian adalah cara objektif untuk membuktikan kepatuhan tersebut.

Kategori Alat Pengujian Berdasarkan Tahapan Konstruksi

Secara umum, alat pengujian jalan raya dapat dikelompokkan berdasarkan fungsinya pada setiap tahapan proyek konstruksi. Mulai dari tanah, material perkerasan, hingga evaluasi jalan yang sudah selesai.

1. Alat Pengujian Tanah Dasar (Subgrade)

Tanah dasar adalah fondasi dari seluruh struktur jalan. Kekuatannya menjadi penentu utama kemampuan jalan menahan beban lalu lintas. Jika lapisan ini lemah, lapisan di atasnya akan mudah rusak.

• Dynamic Cone Penetrometer (DCP)
  DCP adalah alat yang sangat populer untuk mengukur kekuatan tanah dasar dan lapisan fondasi secara cepat dan efisien di lapangan. Alat ini bekerja dengan menjatuhkan beban geser pada batang baja yang diujungnya terdapat konus (kerucut). Jumlah pukulan yang dibutuhkan untuk setiap penurunan kedalaman dicatat, menghasilkan data nilai CBR (California Bearing Ratio) lapangan secara langsung. Keunggulannya adalah portabilitas dan kecepatan pengujian.
• California Bearing Ratio (CBR) Laboratory Test
  Berbeda dengan DCP untuk uji di tempat, tes CBR laboratorium menggunakan sampel tanah yang dipadatkan dalam silinder cetakan. Sampel kemudian diberi beban penetrasi menggunakan piston standar dengan kecepatan konstan. Tes ini memberikan nilai kekuatan tanah yang lebih terkontrol dan menjadi parameter utama dalam desain tebal perkerasan.
• Sand Cone Test (Uji Kerucut Pasir)
  Tujuan utama dari uji kerucut pasir adalah untuk menentukan kepadatan tanah di lapangan. Prosesnya melibatkan penggalian lubang kecil di lokasi yang dipadatkan, menimbang tanah galian, lalu mengisi lubang tersebut dengan pasir standar yang diketahui kepadatannya. Dengan membandingkan volume pasir dan berat tanah galian, kepadatan di tempat (in-situ density) dapat dihitung. Ini krusial untuk memastikan lapisan tanah dan agregat telah dipadatkan sesuai spesifikasi.

2. Alat Pengujian Material Perkerasan (Aspal & Beton)

Material yang digunakan untuk lapisan permukaan, baik itu aspal (perkerasan lentur) maupun beton (perkerasan kaku), harus memiliki karakteristik yang tepat.

• Marshall Test Apparatus
  Ini adalah alat fundamental dalam pengujian campuran aspal panas (hot mix asphalt). Sampel aspal berbentuk briket silinder dipanaskan hingga suhu tertentu, kemudian ditempatkan di dalam alat dan ditekan hingga retak. Pengujian ini menghasilkan dua parameter penting:
  1. Stabilitas (Stability): Kemampuan maksimum briket menahan beban sebelum hancur.
  2. Kelelehan (Flow): Tingkat deformasi plastis yang terjadi saat keruntuhan. Data Marshall digunakan untuk merancang formula campuran aspal (Job Mix Formula) yang optimal.
• Core Drill Machine (Mesin Bor Inti)
  Setelah aspal dihampar dan dipadatkan, Core Drill digunakan untuk mengambil sampel inti (core sample) langsung dari jalan. Sampel ini kemudian dibawa ke laboratorium untuk diuji kepadatannya, ketebalannya, dan komposisi campurannya. Ini adalah metode validasi akhir untuk memastikan pekerjaan di lapangan sesuai dengan desain.
• Asphalt Content Furnace / Extraction Test
  Alat ini berfungsi untuk memisahkan aspal (bitumen) dari agregat dalam sebuah sampel campuran. Dengan mengetahui persentase kadar aspal, insinyur dapat memastikan bahwa kontraktor menggunakan jumlah aspal yang tepat—tidak terlalu banyak (menyebabkan bleeding) atau terlalu sedikit (menyebabkan keretakan).

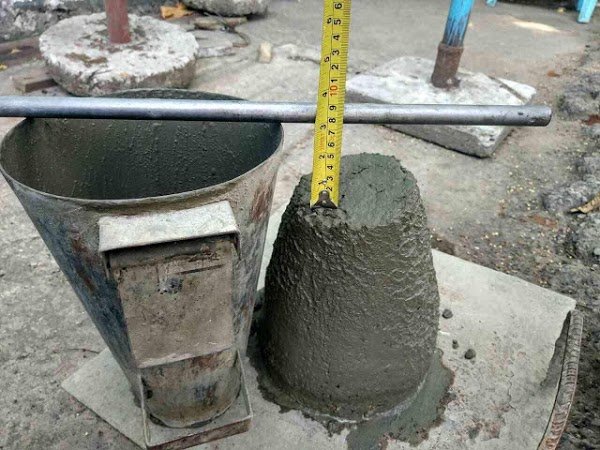

• Slump Test (untuk Beton)
  Untuk jalan beton (rigid pavement), konsistensi atau kekentalan adukan beton segar sangat penting. Uji slump menggunakan cetakan kerucut (Abrams cone) yang diisi dengan beton segar. Setelah cetakan diangkat, penurunan (slump) permukaan beton diukur. Nilai slump menunjukkan tingkat kemudahan pengerjaan (workability) beton tersebut.

3. Alat Pengujian Struktural dan Fungsional Jalan Jadi

Setelah jalan selesai dibangun, serangkaian pengujian dilakukan untuk mengevaluasi kinerja struktural dan fungsionalnya.

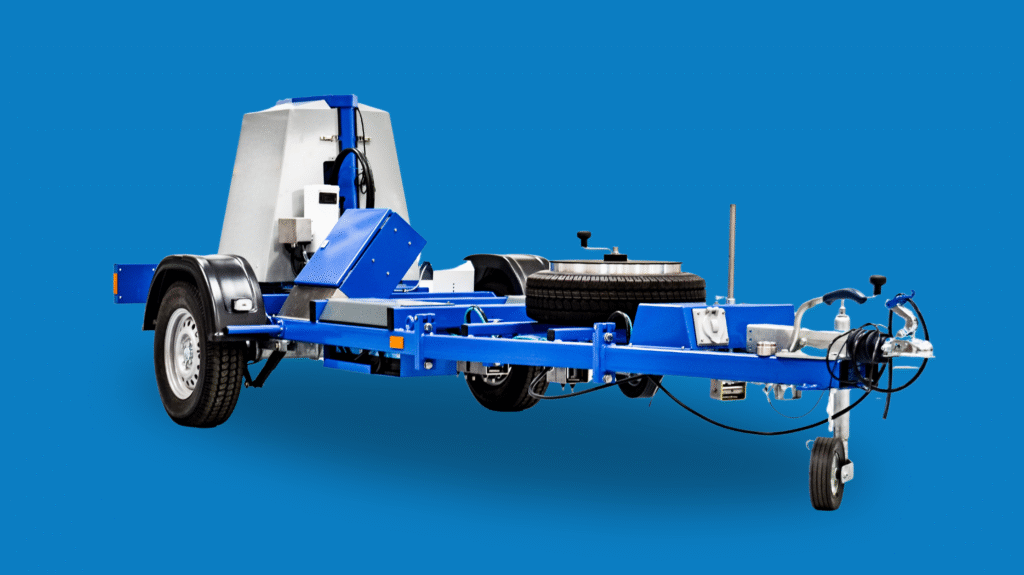

• Falling Weight Deflectometer (FWD)
  Falling Weight Deflectometer adalah alat modern non-destruktif untuk evaluasi kekuatan struktural perkerasan. Alat ini mensimulasikan beban roda kendaraan berat dengan cara menjatuhkan beban ke atas pelat baja yang diletakkan di permukaan jalan. Serangkaian sensor (geophone) mengukur lendutan (deflection) yang terjadi pada berbagai jarak dari titik beban. Data lendutan ini kemudian dianalisis untuk menentukan kapasitas dukung struktural jalan, modulus elastisitas setiap lapisan, dan perkiraan sisa umur layan.
• Benkelman Beam
  Sebelum FWD populer, Benkelman Beam adalah alat standar untuk mengukur lendutan. Alat ini bekerja dengan meletakkan ujung lengan pengukurnya di antara roda ganda sebuah truk bermuatan standar. Saat truk bergerak maju perlahan, jarum dial pada alat akan mencatat lendutan balik (rebound deflection) permukaan jalan. Meskipun lebih lambat dari FWD, alat ini masih relevan untuk proyek dengan skala lebih kecil.
• Alat Ukur Kerataan Permukaan (Roughness)
  Kerataan atau kenyamanan jalan diukur dengan parameter International Roughness Index (IRI). Alat yang digunakan berevolusi dari waktu ke waktu:
  • NAASRA Roughness Meter: Alat mekanis yang dipasang pada kendaraan dan menghitung guncangan vertikal selama perjalanan.
  • Walking Profiler & Laser Profilometer: Alat modern yang menggunakan laser atau sensor ultrasonik untuk memetakan profil permukaan jalan dengan presisi sangat tinggi. Data ini menghasilkan nilai IRI yang akurat dan objektif.
• Pendulum Skid Resistance Tester
  Alat ini digunakan untuk mengukur tingkat kekesatan (skid resistance) permukaan jalan. Sebuah lengan pendulum dengan ujung karet standar diayunkan sehingga menyentuh permukaan jalan. Energi yang hilang akibat gesekan digunakan untuk menghitung nilai ketahanan gelincir. Angka ini sangat penting untuk keselamatan, terutama di area tikungan dan lokasi rawan pengereman mendadak.

Inovasi Teknologi dan Peran Standarisasi

Industri pengujian jalan terus berkembang. Peralatan manual secara bertahap digantikan atau dilengkapi oleh sistem digital dan otomatis yang menawarkan kecepatan, akurasi, dan pengolahan data yang lebih canggih. Penggunaan GPS, sensor laser, dan perangkat lunak analisis canggih pada alat seperti FWD dan Laser Profilometer memungkinkan pemetaan kondisi jalan secara masif dan terperinci.

Namun, secanggih apa pun alatnya, hasilnya tidak akan berarti tanpa standarisasi. Kepatuhan terhadap prosedur pengujian yang ditetapkan dalam SNI atau standar internasional lainnya memastikan bahwa data yang diperoleh valid, dapat diulang (repeatable), dan dapat dibandingkan antar proyek yang berbeda.

Kesimpulan

Dari pemaparan di atas, jelas bahwa alat-alat pengujian jalan raya bukanlah sekadar pelengkap, melainkan komponen fundamental dalam siklus hidup infrastruktur. Mulai dari memastikan kekuatan tanah dasar dengan DCP dan CBR, merancang campuran aspal yang tangguh dengan Marshall Test, hingga memvalidasi kekuatan struktural akhir dengan FWD, setiap instrumen memegang peranan krusial.
