Dalam dunia rekayasa dan manufaktur, memahami karakteristik material adalah kunci untuk menciptakan produk yang aman, andal, dan tahan lama. Salah satu metode pengujian yang paling fundamental dan sering digunakan untuk mengevaluasi sifat mekanik material adalah uji bending atau uji lengkung. Pengujian ini memberikan wawasan mendalam tentang bagaimana suatu material bereaksi terhadap beban lentur, mengungkap dua properti krusial: kekuatan lentur dan keuletan.

Uji bending mensimulasikan kondisi beban yang sering dialami oleh komponen struktural dalam aplikasi nyata, seperti balok pada jembatan, sayap pesawat, atau bahkan sasis kendaraan. Dengan memahami batas kemampuan material saat dilengkungkan, insinyur dapat membuat keputusan desain yang lebih baik, memastikan integritas struktural, dan mencegah kegagalan catu daya yang berpotensi fatal. Artikel ini akan mengupas tuntas seluk-beluk uji bending, mulai dari prinsip dasarnya, jenis-jenis pengujian, standar yang berlaku, hingga cara membaca hasilnya untuk berbagai keperluan industri.

Prinsip Dasar di Balik Uji Bending

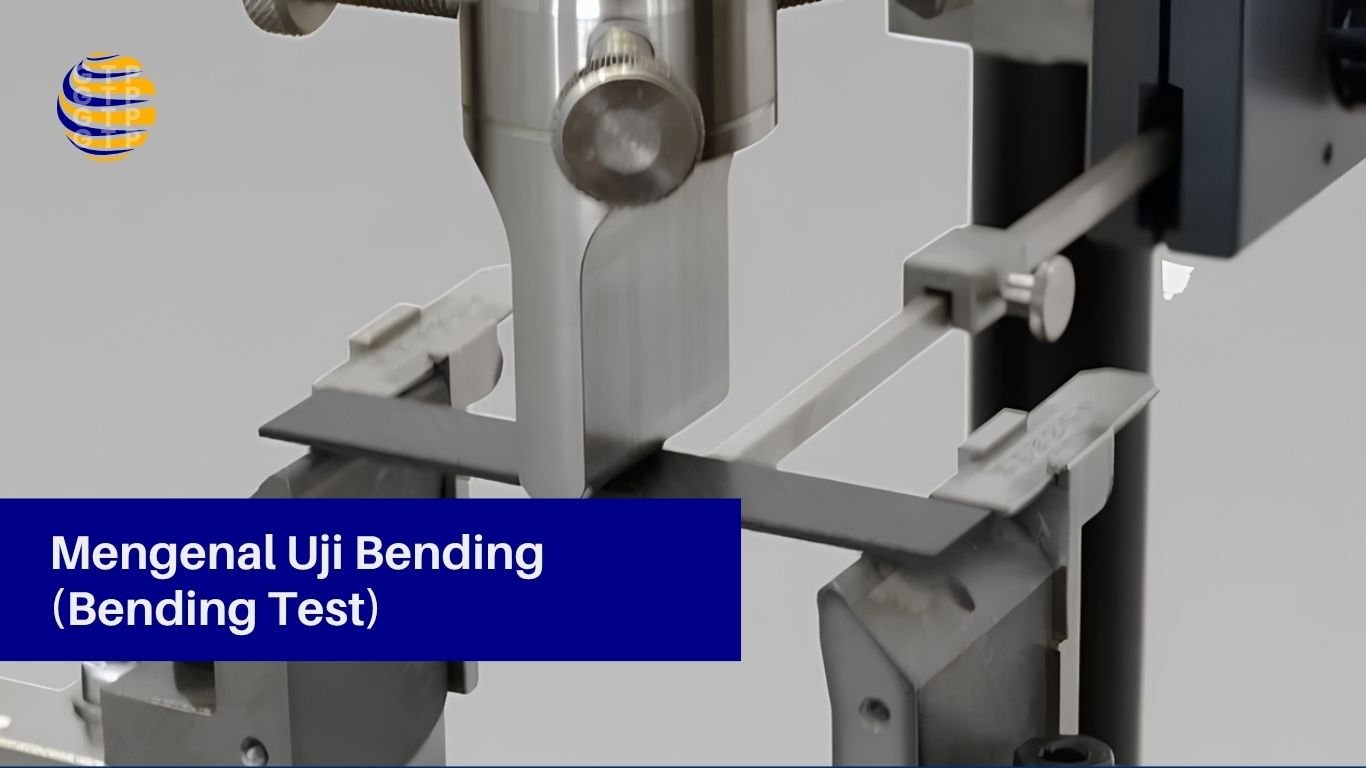

Pada intinya, uji bending adalah prosedur mekanis yang relatif sederhana namun sangat informatif. Sebuah spesimen uji, biasanya berbentuk balok persegi, datar, atau silinder, ditempatkan di atas dua tumpuan (anvil) dengan jarak yang telah ditentukan. Selanjutnya, sebuah gaya atau beban (load) diterapkan secara perlahan pada titik tengah spesimen (atau pada dua titik, tergantung jenis ujinya) menggunakan sebuah indenter atau penekan (plunger).

Gaya yang diberikan ini memaksa spesimen untuk melengkung, menciptakan kombinasi tegangan yang kompleks di dalamnya:

• Tegangan Tekan (Compressive Stress): Terjadi pada permukaan atas spesimen yang bersentuhan langsung dengan penekan.
• Tegangan Tarik (Tensile Stress): Terjadi pada permukaan bawah spesimen yang meregang.
• Tegangan Geser (Shear Stress): Terjadi di sepanjang penampang spesimen.

Di antara kedua permukaan ini, terdapat sebuah bidang netral (neutral axis) di mana tegangannya adalah nol. Beban terus ditingkatkan secara bertahap hingga spesimen mencapai tingkat deformasi tertentu atau hingga terjadi retakan dan patah. Selama proses ini, data mengenai hubungan antara beban yang diberikan dan besar lendutan (deflection) direkam untuk dianalisis lebih lanjut.

Jenis-Jenis Utama Uji Bending

Meskipun prinsip dasarnya sama, uji bending dapat diklasifikasikan ke dalam beberapa jenis berdasarkan konfigurasi tumpuan dan titik pembebanannya. Dua metode yang paling umum digunakan diatur dalam standar internasional seperti ASTM dan ISO.

1. Uji Bending Tiga Titik (Three-Point Bending Test)

Ini adalah metode yang paling populer dan sering digunakan. Konfigurasinya terdiri dari:

• Dua Tumpuan Bawah: Menopang spesimen pada kedua ujungnya.
• Satu Penekan Atas: Menerapkan beban tepat di tengah-tengah jarak antara kedua tumpuan.

Metode tiga titik ideal untuk material yang bersifat getas (brittle) seperti keramik, komposit, dan beberapa jenis polimer. Keunggulannya adalah kesederhanaan pengaturan dan kemudahan dalam melakukan pengujian. Namun, kelemahannya adalah konsentrasi tegangan yang sangat tinggi tepat di bawah titik penekan, yang mungkin tidak sepenuhnya mewakili kondisi lentur murni.

2. Uji Bending Empat Titik (Four-Point Bending Test)

Untuk mengatasi keterbatasan metode tiga titik, dikembangkanlah uji bending empat titik. Dalam konfigurasi ini:

• Dua Tumpuan Bawah: Sama seperti pada metode tiga titik.
• Dua Penekan Atas: Menerapkan beban secara simetris pada dua titik, menciptakan jarak di antara keduanya.

Keunggulan utama dari metode empat titik adalah ia menciptakan area momen lentur murni (pure bending) di antara kedua titik penekan atas. Di area ini, tegangan geser bernilai nol, sehingga hasil yang didapat lebih akurat untuk mengukur kekuatan lentur intrinsik material tanpa pengaruh tegangan lain. Metode ini sangat disukai untuk menguji material yang lebih ulet (ductile) dan untuk aplikasi penelitian yang menuntut presisi tinggi.

Standar Internasional sebagai Acuan Utama

Untuk memastikan konsistensi, perbandingan, dan keandalan hasil pengujian di seluruh dunia, uji bending harus dilakukan sesuai dengan standar yang telah ditetapkan. Organisasi standardisasi seperti ASTM International dan ISO (International Organization for Standardization) telah menerbitkan panduan yang sangat terperinci.

• ASTM E290: Ini adalah standar panduan utama untuk uji lengkung material logam yang bertujuan untuk menentukan keuletan. Standar ini mencakup prosedur untuk pengujian tiga titik dan empat titik, serta mendefinisikan geometri spesimen dan peralatan yang diperlukan.
• ISO 7438: Standar internasional ini setara dengan ASTM E290, yang menetapkan metode untuk uji lengkung pada material logam.
• ASTM D790: Standar ini khusus digunakan untuk pengujian sifat lentur pada material plastik dan komposit polimer yang tidak diperkuat dan diperkuat.

Mengikuti standar ini bukan hanya soal prosedur, tetapi juga tentang kredibilitas. Hasil pengujian yang sesuai standar akan diakui secara global, baik untuk kontrol kualitas di pabrik maupun untuk publikasi dalam jurnal ilmiah.

Menginterpretasikan Hasil: Dari Grafik hingga Kesimpulan

Hasil dari uji bending biasanya disajikan dalam bentuk grafik Beban vs. Lendutan (Load vs. Deflection). Dari kurva ini, beberapa parameter mekanik penting dapat dihitung dan dianalisis.

Kekuatan Lentur (Flexural Strength)

Dikenal juga sebagai modulus of rupture, ini adalah nilai tegangan maksimum yang dapat ditahan oleh material tepat sebelum ia patah atau retak saat dibengkokkan. Kekuatan lentur dihitung menggunakan rumus yang memperhitungkan beban maksimum yang tercatat, jarak tumpuan, serta dimensi penampang spesimen. Nilai ini sangat penting untuk desain komponen yang akan menahan beban lentur.

Keuletan (Ductility)

Keuletan adalah kemampuan material untuk mengalami deformasi plastis (perubahan bentuk permanen) tanpa mengalami kerusakan atau patah. Dalam uji bending, keuletan dievaluasi secara kualitatif dengan mengamati apakah spesimen dapat ditekuk hingga sudut tertentu (misalnya 180 derajat) tanpa menunjukkan retakan pada permukaan luarnya. Untuk material yang sangat ulet, pengujian sering kali dihentikan setelah mencapai sudut maksimal tanpa terjadi patah sama sekali.

Modulus Elastisitas Lentur (Flexural Modulus of Elasticity)

Parameter ini menggambarkan kekakuan (stiffness) material, atau kemampuannya untuk menahan deformasi elastis saat diberi beban. Modulus lentur dihitung dari bagian linier awal pada kurva beban-lendutan. Semakin tinggi nilainya, semakin kaku material tersebut.

Aplikasi Uji Bending dalam Berbagai Industri

Kemampuan uji bending untuk memberikan data krusial tentang kekuatan dan keuletan menjadikannya tak ternilai di berbagai sektor industri:

• Konstruksi: Menguji kekuatan balok baja, beton bertulang, dan material kayu untuk memastikan keamanan jembatan, gedung, dan infrastruktur lainnya.
• Otomotif: Memeriksa kekuatan komponen sasis, bumper, dan panel bodi untuk menjamin keamanan penumpang saat terjadi benturan.
• Dirgantara: Memastikan integritas material komposit yang digunakan pada sayap dan badan pesawat, di mana beban lentur sangat dominan selama penerbangan.
• Manufaktur: Sebagai bagian dari kontrol kualitas (Quality Control) untuk memverifikasi bahwa material yang masuk atau produk yang dihasilkan telah memenuhi spesifikasi kekuatan yang disyaratkan.
• Biomedis: Menguji kekuatan dan fleksibilitas implan ortopedi seperti pin tulang atau pengganti sendi untuk memastikan daya tahannya di dalam tubuh manusia.

Kelebihan dan Kekurangan Uji Bending

Seperti metode pengujian lainnya, uji bending memiliki serangkaian kelebihan dan kekurangan yang perlu dipertimbangkan.

Kelebihan:

• Sederhana dan Cepat: Prosedur pengujian relatif mudah untuk disiapkan dan dijalankan.
• Biaya Efektif: Peralatan yang dibutuhkan tidak sekompleks mesin uji tarik universal.
• Relevansi Praktis: Mensimulasikan kondisi pembebanan yang umum terjadi di banyak aplikasi nyata.
• Ideal untuk Material Getas: Merupakan salah satu cara terbaik untuk mengukur kekuatan material getas yang sulit diuji dengan metode tarik.

Kekurangan:

• Distribusi Tegangan Kompleks: Hasil yang didapat merupakan kombinasi dari tegangan tarik, tekan, dan geser, sehingga analisisnya tidak sesederhana uji tarik murni.
• Sensitif terhadap Geometri: Hasil pengujian sangat dipengaruhi oleh persiapan dan geometri spesimen uji.
• Terbatas pada Analisis Sederhana: Tidak memberikan informasi sedetail uji tarik mengenai fenomena seperti necking (penyempitan lokal).

Kesimpulan: Fondasi Keandalan Struktural

Uji bending adalah alat diagnostik yang kuat dan esensial dalam ilmu material dan rekayasa. Dengan prosedur yang lugas, pengujian ini mampu menyediakan data vital mengenai kekuatan lentur, keuletan, dan kekakuan suatu material. Baik itu untuk memastikan sebatang baja mampu menopang beban sebuah gedung, atau memverifikasi bahwa material komposit pada mobil balap cukup kuat, uji bending memainkan peran sentral dalam inovasi dan keselamatan.
