Data mentah dari instrumen geoteknik hanyalah permulaan. Nilai sesungguhnya terletak pada kemampuan kita untuk mengubah data tersebut menjadi informasi yang dapat ditindaklanjuti. Setelah data dikumpulkan dan diproses, langkah selanjutnya yang krusial adalah presentasi, interpretasi, dan pelaporan. Tahapan analisis data ini menjembatani antara angka teknis dan pengambilan keputusan strategis di lapangan.

Setiap program pemantauan yang berhasil bergantung pada penyajian data yang jelas, digabungkan dengan metrik proyek lainnya, untuk menyajikan gambaran sebab-akibat yang komprehensif tentang kinerja sebuah struktur atau kondisi tanah.

1. Presentasi Data yang Efektif: Visualisasi yang Bercerita

Cara Anda menyajikan data akan sangat memengaruhi kemudahan dalam interpretasi. Presentasi yang buruk dapat menyembunyikan tren penting, sementara visualisasi yang baik dapat langsung menyoroti masalah potensial. Berikut adalah beberapa tips untuk presentasi data yang efektif:

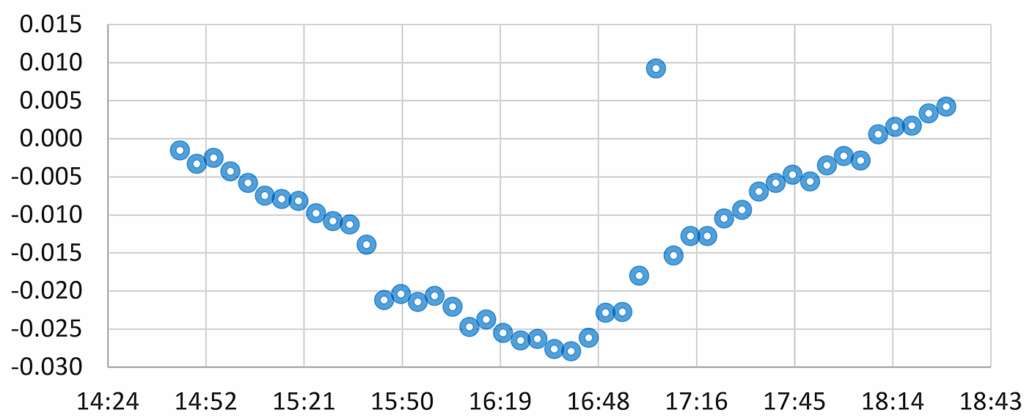

Plot untuk Penyaringan dan Validasi Data

Gunakan plot dengan garis tren (lines of best fit) untuk menghaluskan data dan mengidentifikasi anomali atau outlier. Plot data mentah bersamaan dengan data yang telah dihaluskan dapat membantu membedakan antara fluktuasi sesaat (noise) dan perubahan kondisi yang sebenarnya.

Visualisasi Data Terhadap Waktu

Plot seluruh set data terhadap waktu adalah langkah mendasar. Ini memungkinkan tim untuk menilai kualitas data secara keseluruhan dan mengidentifikasi tren jangka panjang, baik yang diharapkan maupun yang tidak terduga.

Visualisasi Perbandingan: Data Observasi vs. Prediksi

Salah satu plot paling kuat adalah membandingkan perilaku yang teramati di lapangan dengan perilaku yang diprediksi dalam model desain. Plot ini harus disajikan dalam sumbu dan rentang waktu yang sama untuk perbandingan langsung. Kesenjangan yang signifikan antara observasi dan prediksi adalah sinyal kuat untuk investigasi lebih lanjut.

Menganalisis Hubungan Sebab-Akibat

Plot yang efektif sering kali menggabungkan beberapa jenis data untuk menunjukkan hubungan sebab-akibat. Contohnya:

Plotting data tekanan air pori, curah hujan, dan level air waduk dalam satu grafik untuk melihat bagaimana cuaca memengaruhi kondisi hidrogeologi di lokasi proyek.

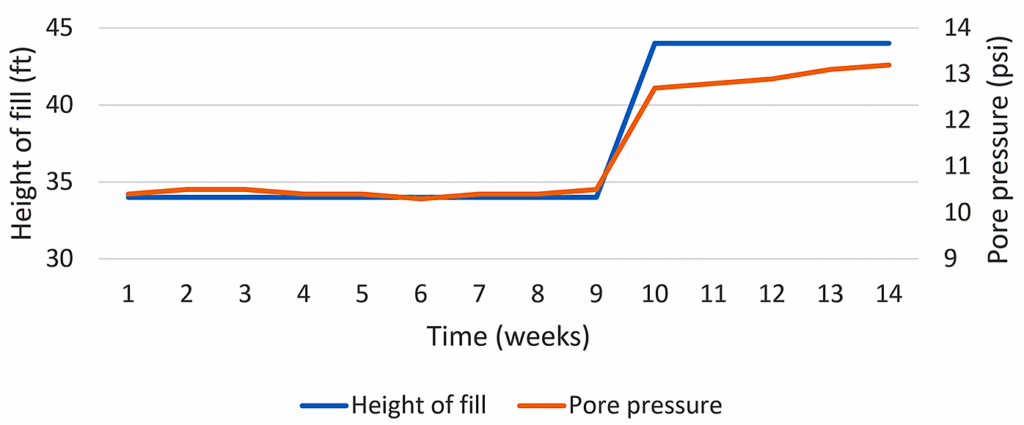

Plotting data penurunan (settlement) dan progres penimbunan tanah (fill placement) untuk memahami respons tanah terhadap beban yang diberikan.

Pentingnya `Error Bands` (Pita Kesalahan)

Setiap instrumen memiliki tingkat akurasi dan potensi kesalahan. Selalu sertakan error bands atau pita kesalahan pada setiap set data. Ini membantu para insinyur membedakan antara perubahan kondisi yang nyata dan kemungkinan kesalahan atau pergeseran sensor, sehingga mencegah alarm palsu atau kelalaian.

2. Interpretasi Data: Mengubah Angka Menjadi Wawasan

Interpretasi adalah proses intelektual yang membutuhkan keahlian dan penilaian teknis. Ini lebih dari sekadar membaca grafik; ini tentang memahami “mengapa” di balik data.

Peran Krusial Personel yang Berkompeten

Interpretasi data tidak boleh didelegasikan kepada personel yang tidak berpengalaman. Proses ini membutuhkan pemahaman mendalam tentang mekanika tanah, prinsip-prinsip geoteknik, dan cara kerja instrumen. Personel yang berkualifikasi dapat mengenali pola halus dan membuat koneksi yang mungkin terlewatkan oleh orang lain.

Jangan Tunda Proses Interpretasi

Pengumpulan, pemrosesan, dan interpretasi data adalah siklus yang saling memengaruhi. Jangan menunggu semua data terkumpul untuk mulai menafsirkannya. Interpretasi yang dilakukan secara berkala dapat membantu menyesuaikan frekuensi pembacaan atau mengidentifikasi kebutuhan instrumen tambahan.

Sikap Kritis Terhadap Data Anomali

Reaksi pertama saat melihat data yang tidak terduga sering kali adalah menyalahkan sensor atau menganggapnya sebagai kesalahan. Namun, data anomali bisa jadi merupakan sinyal peringatan dini dari masalah yang nyata. Sebelum menolak sebuah data, tanyakan:

“Hipotesis apa yang konsisten dengan data ini?” Cobalah mencari penjelasan geoteknik yang mungkin terjadi.
Verifikasi validitas data: Periksa pembacaan nol, faktor kalibrasi, koreksi suhu, tekanan barometrik, dan catatan instalasi. Apakah ada kesulitan saat pemasangan?
Korelasikan dengan kondisi lapangan: Apakah ada aktivitas konstruksi, hujan lebat, atau perubahan kondisi lingkungan lain yang bertepatan dengan data anomali tersebut?

Membandingkan Data dengan Model Desain

Sebelum meninjau data lapangan, pahami apa yang seharusnya Anda harapkan berdasarkan model desain. Seberapa sensitif model tersebut terhadap perubahan parameter input? Studi parametrik dapat menunjukkan rentang hasil yang diharapkan berdasarkan variasi jenis tanah, muka air, suhu, dll. Ini memberikan konteks krusial untuk interpretasi data observasi.

3. Pelaporan (Reporting): Mengkomunikasikan Temuan Secara Jelas

Pelaporan adalah tahap akhir di mana semua analisis dan interpretasi disajikan kepada para pemangku kepentingan (pemilik proyek, insinyur perencana, kontraktor). Laporan yang baik harus jelas, ringkas, dan fokus pada kesimpulan serta rekomendasi yang dapat ditindaklanjuti.

Struktur Laporan Akhir yang Komprehensif

Sebuah laporan pemantauan geoteknik yang lengkap idealnya mencakup:

Pendahuluan: Latar belakang dan tujuan program pemantauan.
Informasi Proyek: Detail desain dan konstruksi yang relevan dengan program pemantauan.
Rencana Pemantauan: Ringkasan dari rencana program pemantauan yang telah ditetapkan.
Deskripsi Instrumen: Jenis instrumen yang digunakan, prosedur kalibrasi, dan rincian pemasangan.
Data Geoteknik: Data permukaan dan bawah permukaan yang relevan.
Prosedur Analisis: Penjelasan metode pengumpulan, pemrosesan, presentasi, dan interpretasi data.
Hasil dan Pembahasan: Perbandingan antara perilaku teramati (data terukur), faktor-faktor yang memengaruhinya (misalnya, aktivitas konstruksi), dan perilaku yang diprediksi.
Kesimpulan dan Rekomendasi: Kesimpulan yang ditarik dari interpretasi, diskusi, dan tindakan perbaikan (jika diperlukan).
Evaluasi Program: Penilaian terhadap efektivitas program pemantauan dan saran untuk perbaikan di masa depan.

Kesimpulan yang ditarik harus dilaporkan secara teratur kepada pihak yang bertanggung jawab agar tindakan yang diperlukan dapat segera diimplementasikan.

Kesimpulan

Analisis data instrumentasi geoteknik adalah sebuah proses holistik. Presentasi data yang efektif memfasilitasi interpretasi yang akurat, dan interpretasi yang mendalam menjadi dasar bagi laporan yang bermanfaat dan dapat ditindaklanjuti. Dengan mengikuti praktik terbaik ini, para insinyur dapat mengubah data mentah menjadi wawasan berharga, memastikan keamanan struktur, mengoptimalkan desain, dan pada akhirnya menyukseskan proyek konstruksi.
