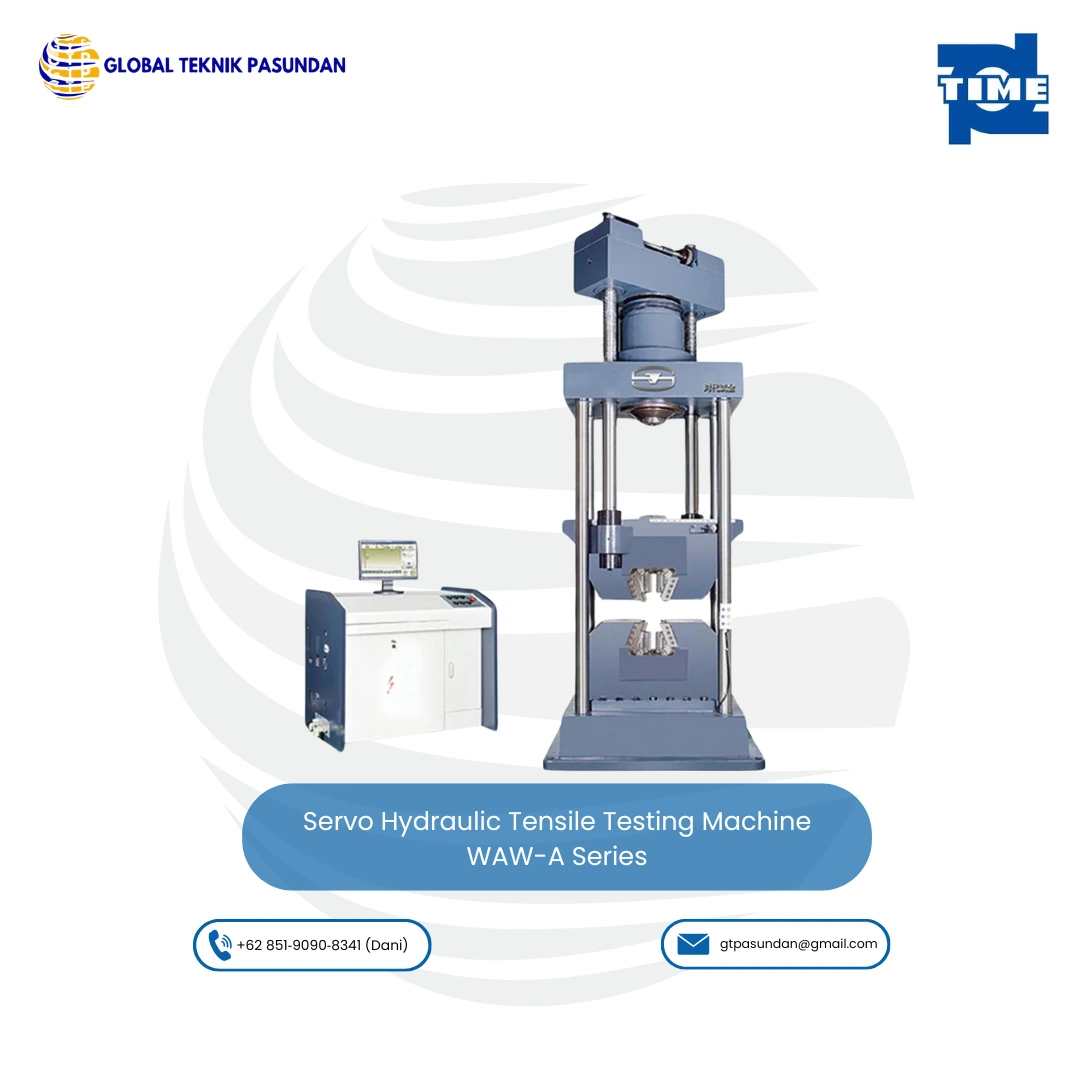

Servo Hydraulic Tensile Testing Machine WAW-A Series

Jika anda berminat untuk membeli alat Servo Hydraulic Tensile Testing Machine WAW-A Series yang disediakan oleh Global Teknik Pasundan, silahkan anda langsung hubungi kami melalui :

PT. Global Teknik Pasundan

Alamat: Jl. Pd. Kelapa Raya No.3B, RT.10/RW.1, Pd. Klp., Kec. Duren Sawit, Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
Whatsapp : +62 812-2483-1246 (Mr. Abi)
Email : gtpasundan@gmail.com
Telp : +62 812-2483-1246 (Mr. Abi)

Categories: , , Tag:

Description

Mesin Uji Tarik Servo Hydraulic Tensile Testing Machine WAW-A Series digunakan untuk uji tarik dengan persyaratan efisiensi tinggi. Dilengkapi dengan perlengkapan yang relevan, mesin ini juga dapat digunakan untuk uji kompresi, tekukan, dan geser. Regangan konstan, tegangan konstan, dan uji perpindahan konstan tersedia. Kecepatan regangan, kecepatan tegangan dan kecepatan perpindahan sesuai dengan persyaratan standar pengujian tarik logam GB, ASTM, DIN, ISO, JIS, BS dll. Ini adalah peralatan yang ideal untuk uji tarik batang logam, papan, sekrup, untaian baja (dengan perlengkapan khusus), dll. Bahan dengan kekakuan tinggi.

Fitur

●Mengadopsi rangka beban empat kolom dengan silinder oli di bagian atas, ruang tegangan terletak di ruang rendah, kompresi dan tekukan terletak di ruang atas.
●Kursi rahang bawah dipasang di bagian bawah. Rahang atas dihubungkan dengan judul bab melalui kolom sekrup.
●Motor berputar dengan cacing dan roda cacing, transmisi dengan kolom sekrup mur, untuk mewujudkan penyesuaian ruang pengujian.
●Mengadopsi cara penjepit hidrolik
●TIME memiliki pengontrol dan perangkat lunak

Spesifikasi

  • Item

    WAW-1000A

    WAW-2000A

    WAW-3000A

    WAW-4000A

    WAW-5000A

    Max. Test Load (kN)

    1000

    2000

    3000

    4000

    5000

    Load Measuring Range(kN)

    2%-100% of max capacity (kN)

    Test Load Indicating Accuracy

    ≤±1% of Indicating Value

    Distance between two columns675 tension 490 compression900 tension 690 compression

    800x600

    1000x800

    1000x800

    Displacement Accuracy

    ≤±1% of Indicating Value

    Deformation Resolution

    0.01mm

    piston Stroke（mm）

    250

    300

    Max. Jaws Distance（mm）tension （Including piston stroke）

    780

    850

    800

    1000

    1000

    Max. Jaws Distance（mm）compression

    650

    720

    800

    1000

    1000

    Deformation Measuring Accuracy

    ≤±0.5% of Indicating Value

    Overload Protection

    ≥5% of Full Range

    Round Specimen Clamping Range（mm）

    φ13-φ60

    φ15-φ70

    Φ22,24,26,30,34,38

    Φ22,24,26,30,34,38,42,48

    Φ22,24,26,30,34,38,42,48,56

    Flat Specimen Clamping Range（mm）

    0-40

    0-50

    0-55

    2-70

    2-90

    Compression plate(mm)

    204x204

    Bending span(mm)

    1000

    300

    Bending width and bending degree(mm)

    140/50

    140/190

    160/190

    Shearing specimen (mm)

    φ10

    Piston moving speed(mm/min)≥50                                                    ≥50

    Max 50

    Testing space adjustment

    Normal motor, worm and worm wheel transmission

    motor

    motor

    Load Frame Dimension（mm）

    1255x860x3900

    1510x1040x4700

    1700x1400x4500(5500)

    2000x1600x4800(6100)

    2000x1600x4900(6300)

    Oil source controlled cabinet

    1100x700x930

    1300x1100x3500

    Load Frame Weight（kg）

    Approx.5000

    Approx. 10400

    Approx.19000

    24000

    26000
