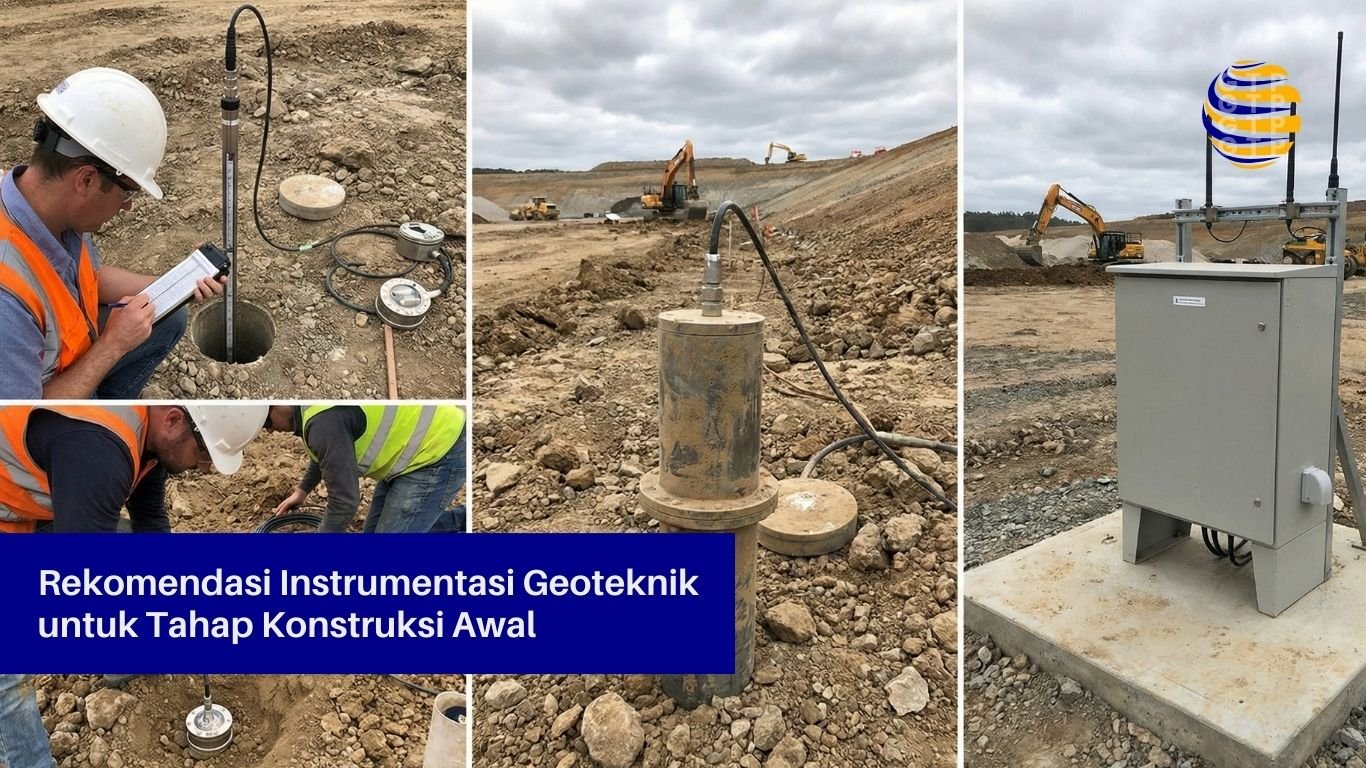

Rekomendasi Instrumentasi Geoteknik untuk Tahap Konstruksi Awal

Dalam dunia teknik sipil, tahap konstruksi awal—khususnya penggalian (excavation) dan pekerjaan pondasi—adalah fase yang paling rentan terhadap risiko kegagalan struktur. Ketidakpastian kondisi tanah sering kali tidak sepenuhnya terdeteksi hanya dengan penyelidikan tanah (soil investigation) awal. Oleh karena itu, penerapan instrumen geoteknik menjadi kewajiban mutlak, bukan sekadar opsi tambahan.

Apa Itu Instrumentasi Geoteknik dalam Konstruksi?

Instrumen geoteknik adalah perangkat teknis yang dirancang untuk mengukur, memantau, dan merekam perubahan parameter fisik pada tanah, batuan, dan struktur buatan manusia. Parameter ini meliputi pergerakan tanah (deformasi), tekanan air pori, tegangan (stress), dan beban (load).

Pada tahap konstruksi awal, instrumen ini berfungsi sebagai “sistem peringatan dini” (early warning system). Data yang dihasilkan digunakan untuk memvalidasi asumsi desain, memastikan keamanan pekerja, serta melindungi aset di sekitar lokasi proyek dari dampak pergerakan tanah.

Mengapa Monitoring Diperlukan di Tahap Awal?

1. Validasi Desain: Memastikan bahwa tanah bereaksi sesuai dengan perhitungan insinyur struktur.

2. Keselamatan Kerja: Memberikan peringatan sebelum terjadinya keruntuhan dinding penahan tanah atau galian.

3. Perlindungan Lingkungan Sekitar: Memantau dampak konstruksi terhadap bangunan eksisting di sekitar proyek (misalnya: penurunan gedung tetangga).

4. Efisiensi Biaya: Data akurat mencegah over-design atau perbaikan mendadak yang mahal akibat kegagalan struktur.

---

5 Rekomendasi Utama Instrumentasi Geoteknik untuk Konstruksi Awal

Berikut adalah daftar instrumen yang paling kritikal untuk diterapkan pada fase awal proyek, seperti site preparation, pilling, dan deep excavation:

1. Inclinometer (Pemantau Pergerakan Lateral)

Inclinometer adalah instrumen standar emas untuk memantau pergerakan tanah ke arah samping (lateral).

• Fungsi: Mendeteksi kemiringan dan pergeseran pada lapisan tanah atau dinding penahan tanah (retaining wall/diaphragm wall).

• Cara Kerja: Pipa casing dipasang vertikal ke dalam tanah hingga kedalaman stabil (tanah keras). Probe sensor dimasukkan untuk mengukur deviasi kemiringan dari sumbu vertikal.

• Relevansi Konstruksi Awal: Sangat krusial saat melakukan penggalian dalam (deep excavation) untuk memastikan dinding galian tidak runtuh atau melendut melebihi batas toleransi.

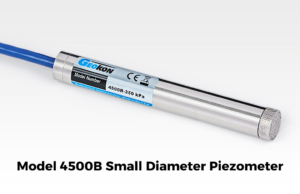

2. Vibrating Wire Piezometer (Pemantau Tekanan Air Pori)

Piezometer menjadi solusi stabilitas tanah serta pengukuran tekanan air pori yang berlebihan dapat menyebabkan soil liquefaction atau mengurangi daya dukung tanah.

• Fungsi: Mengukur tekanan air pori di dalam tanah secara akurat dan responsif.

• Cara Kerja: Menggunakan kawat bergetar (vibrating wire) yang frekuensinya berubah sesuai dengan tekanan air yang menekan diafragma sensor.

• Relevansi Konstruksi Awal: Penting pada proyek reklamasi atau konstruksi di tanah lunak untuk memantau proses konsolidasi tanah sebelum beban struktur utama dibangun.

3. Settlement Plate & Extensometer (Pemantau Penurunan Tanah)

Penurunan tanah (settlement) yang tidak merata dapat merusak pondasi sebelum bangunan berdiri tegak.

• Settlement Plate: Pelat sederhana yang ditanam di permukaan tanah asli sebelum penimbunan, digunakan untuk memantau penurunan total pada timbunan (embankment).

• Magnetic Extensometer: Instrumen yang dipasang di dalam lubang bor untuk mengukur penurunan atau kenaikan tanah pada berbagai kedalaman lapisan tanah yang berbeda.

• Relevansi Konstruksi Awal: Wajib digunakan pada proyek jalan tol, landasan pacu bandara, atau persiapan lahan (land clearing) di area tanah gambut/rawa.

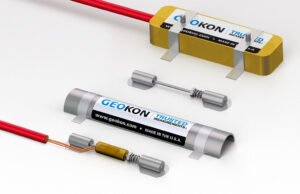

4. Load Cell dan Strain Gauge (Pemantau Beban Struktur)

Instrumen ini fokus pada elemen struktur penyangga sementara atau pondasi.

• Fungsi: Mengukur gaya atau beban yang diterima oleh tiang pancang, ground anchor, atau strutting (penyangga galian).

• Cara Kerja: Sensor mendeteksi regangan mikro pada material akibat beban, lalu dikonversi menjadi satuan gaya (misal: Ton atau kN).

• Relevansi Konstruksi Awal: Digunakan saat tes beban tiang (pile load test) untuk memastikan pondasi mampu menahan beban desain, serta memantau keamanan penyangga dinding galian.

5. Tiltmeter (Pemantau Kemiringan Struktur)

Berbeda dengan Inclinometer yang memantau tanah, Tiltmeter biasanya dipasang pada struktur bangunan yang sudah ada.

• Fungsi: Memantau perubahan sudut kemiringan pada gedung tetangga atau struktur yang berpotensi terdampak oleh aktivitas konstruksi baru.

• Relevansi Konstruksi Awal: Syarat wajib di area perkotaan padat untuk menghindari tuntutan hukum akibat kerusakan properti pihak ketiga selama proses pemancangan atau penggalian.

---

FAQ: Pertanyaan Umum Seputar Instrumentasi Geoteknik

Q: Kapan waktu terbaik memasang instrumen geoteknik? A: Instrumen harus dipasang sebelum aktivitas konstruksi utama dimulai (pre-construction). Hal ini bertujuan untuk mendapatkan data rona awal (baseline reading) yang akurat sebagai acuan perbandingan saat konstruksi berjalan.

Q: Apakah data monitoring harus diambil setiap hari? A: Frekuensi pengambilan data bergantung pada tahap konstruksi dan tingkat risiko. Pada fase kritis (misalnya saat penggalian mencapai kedalaman maksimal), monitoring bisa dilakukan setiap hari atau bahkan real-time per jam. Pada fase stabil, frekuensi bisa dikurangi menjadi mingguan.

Q: Mana yang lebih baik, sistem manual atau otomatis? A:

• Manual: Lebih murah, namun membutuhkan tenaga kerja di lapangan dan data tidak real-time.

• Otomatis (Data Logger + Telemetri): Biaya awal lebih tinggi, namun data dapat diakses kapan saja dari jarak jauh (online), memberikan peringatan instan via SMS/Email jika ada bahaya, dan mengurangi human error. Untuk proyek skala besar dan berisiko tinggi, sistem otomatis sangat direkomendasikan.

Q: Apakah instrumen ini bisa dipakai ulang (reusable)? A: Sebagian besar sensor yang tertanam (seperti Piezometer tanam atau Inclinometer Casing) bersifat sacrificial (tertanam selamanya dan tidak bisa diambil). Namun, alat pembaca (readout unit) dan sensor permukaan (seperti Tiltmeter atau Load Cell tertentu) seringkali bisa digunakan kembali.

---

Rekomendasi Spesifik Berdasarkan Kebutuhan Proyek

Bagi Anda yang sedang mencari instrumen untuk proyek spesifik, berikut adalah rekomendasi yang dikurasi berdasarkan tipologi konstruksi:

1. Untuk Proyek Gedung Tinggi (High-Rise Building) dengan Basement

• Prioritas: Keamanan Dinding Penahan Tanah & Pondasi.

• Rekomendasi Paket:

  • Inclinometer: Pasang di sekeliling perimeter galian (Diaphragm Wall).

  • Load Cell: Pasang pada Ground Anchor atau Strutting.

  • Strain Gauge: Tanam pada pondasi bored pile untuk uji pembebanan.

  • Tiltmeter: Pasang pada gedung tetangga terdekat.

2. Untuk Proyek Timbunan Jalan Tol atau Reklamasi (Embankment)

• Prioritas: Percepatan Konsolidasi & Stabilitas Timbunan.

• Rekomendasi Paket:

  • Settlement Plate: Pasang setiap jarak tertentu di sepanjang timbunan.

  • Vibrating Wire Piezometer: Wajib untuk memantau disipasi tekanan air pori (menentukan kapan tanah sudah stabil/keras).

  • Inclinometer: Pasang di kaki timbunan (toe) untuk mendeteksi potensi kelongsoran tanah dasar.

3. Untuk Proyek Bendungan (Dam) atau Terowongan (Tunnel)

• Prioritas: Deteksi Rembesan & Deformasi Batuan.

• Rekomendasi Paket:

  • Multipoint Borehole Extensometer (MPBX): Untuk mengukur pergerakan batuan di atas terowongan.

  • V-Notch Weir Monitor: Untuk mengukur debit rembesan air.

  • Piezometer Pneumatic/Vibrating Wire: Memantau tekanan air bendungan.

Kesimpulan

Investasi pada instrumen geoteknik di tahap konstruksi awal bukanlah biaya tambahan yang sia-sia, melainkan asuransi teknis untuk keberlangsungan proyek. Memilih instrumen yang tepat—seperti kombinasi Inclinometer, Piezometer, dan Load Cell—akan memberikan kontraktor kendali penuh atas risiko geoteknik.

Untuk hasil terbaik, disarankan beralih ke sistem monitoring berbasis Vibrating Wire karena stabilitas jangka panjangnya yang lebih baik dibandingkan sistem pneumatik atau resistif, serta pertimbangkan penggunaan Data Logger otomatis agar pengambilan keputusan dapat dilakukan secara cepat berdasarkan data real-time. Pastikan pemasangan dilakukan oleh teknisi bersertifikat agar validitas data terjamin.
