Jembatan gantung merupakan salah satu prestasi teknik sipil yang paling kompleks. Struktur ini menahan beban yang sangat besar melalui ketegangan kabel, membuatnya rentan terhadap gaya dinamis seperti angin, lalu lintas, dan aktivitas seismik. Dalam menjaga integritas struktur tersebut, Strain Gauge (pengukur regangan) memegang peranan vital sebagai sensor utama dalam sistem Structural Health Monitoring (SHM).
Apa Itu Strain Gauge?
Strain gauge adalah sensor atau transduser yang berfungsi untuk mengukur regangan (strain) pada suatu objek. Ketika sebuah benda mengalami deformasi akibat gaya eksternal, resistansi listrik pada strain gauge akan berubah sebanding dengan tingkat deformasi tersebut.
Prinsip kerja dasarnya mengacu pada perubahan konduktivitas listrik saat konduktor ditarik (menjadi lebih panjang dan tipis) atau ditekan (menjadi lebih pendek dan tebal). Dalam konteks jembatan gantung, sensor ini mengubah perubahan mekanis pada kabel atau gelagar jembatan menjadi sinyal listrik yang dapat diukur, direkam, dan dianalisis.
Mengapa Jembatan Gantung Memerlukan Pengujian Intensif?
Jembatan gantung memiliki karakteristik unik dibandingkan jembatan konvensional:
-
Ketergantungan pada Kabel: Seluruh beban dek jembatan ditopang oleh kabel utama dan kabel penggantung (hanger). Kegagalan pada satu kabel dapat memicu distribusi beban yang tidak merata dan berpotensi fatal.
-
Fleksibilitas Tinggi: Struktur ini dirancang untuk berosilasi. Namun, osilasi berlebih akibat resonansi angin (seperti kasus Jembatan Tacoma Narrows) harus dipantau secara ketat.
-
Kelelahan Material (Fatigue): Beban lalu lintas yang berulang selama bertahun-tahun menyebabkan siklus tegangan yang dapat memicu keretakan mikro pada baja.
Peran Kunci Strain Gauge pada Jembatan Gantung
Dalam sistem SHM, strain gauge berfungsi sebagai “saraf” yang mendeteksi anomali pada “tubuh” jembatan. Berikut adalah aplikasi spesifiknya:
1. Pemantauan Tegangan Kabel (Cable Tension Monitoring)

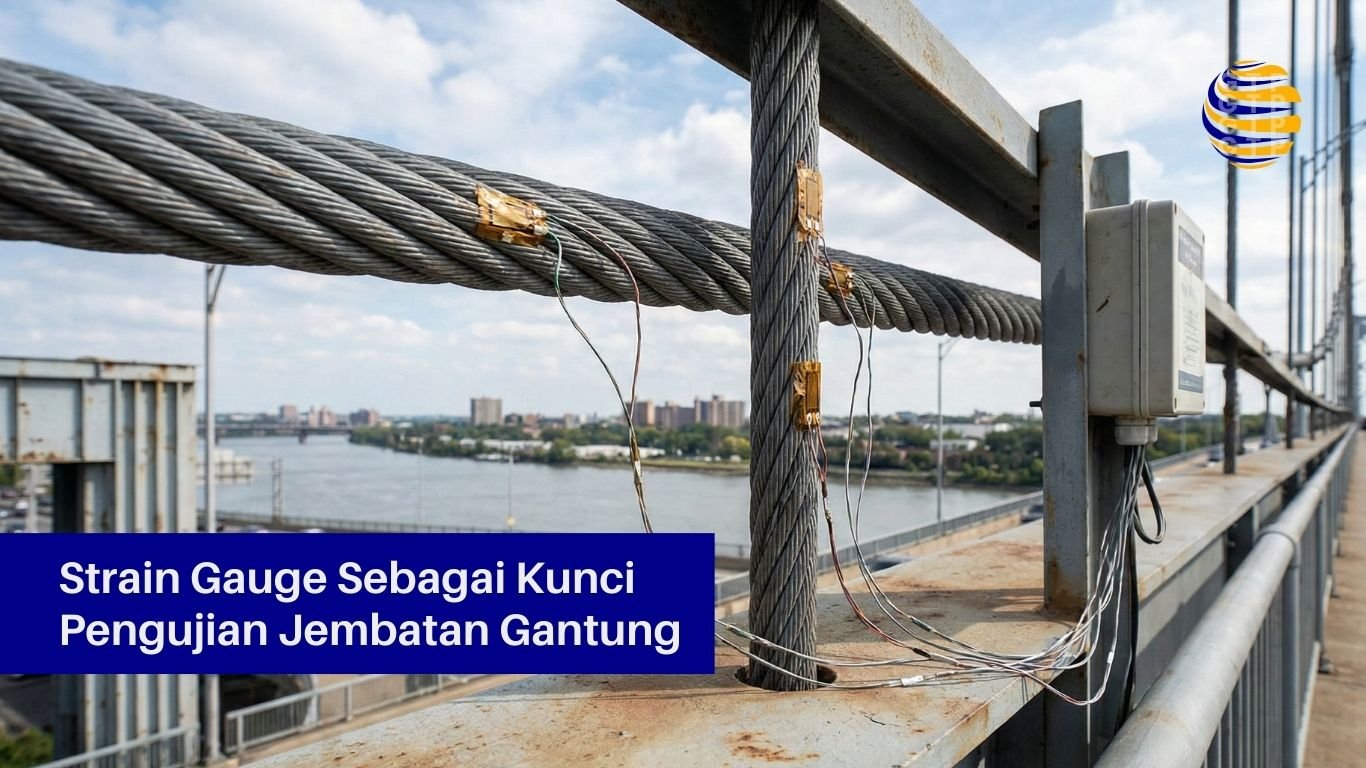

Ini adalah fungsi terpenting. Strain gauge dipasang pada kabel utama dan anchorages untuk memastikan tegangan tetap berada dalam batas desain yang aman. Data dari sensor ini membantu insinyur mengetahui apakah kabel mengalami pengenduran atau kelebihan beban (overstress).
2. Uji Beban (Load Testing)
Sebelum jembatan dibuka untuk umum, uji beban statis dan dinamis wajib dilakukan.
-
Uji Statis: Truk bermuatan berat ditempatkan di titik tertentu. Strain gauge mengukur lendutan dan regangan untuk memverifikasi perhitungan desain.
-
Uji Dinamis: Mengukur respons jembatan terhadap kendaraan bergerak untuk mengevaluasi frekuensi alami dan rasio redaman.
3. Deteksi Retak dan Kelelahan
Strain gauge tipe weldable atau bondable dipasang pada elemen baja kritis (seperti sambungan gelagar). Sensor ini dapat mendeteksi inisiasi retak dengan memantau lonjakan regangan lokal yang tidak wajar, memungkinkan perawatan preventif sebelum kerusakan meluas.
Jenis Strain Gauge untuk Aplikasi Sipil
Tidak semua strain gauge cocok untuk lingkungan luar ruangan yang keras. Berikut adalah jenis yang umum digunakan pada jembatan:
-

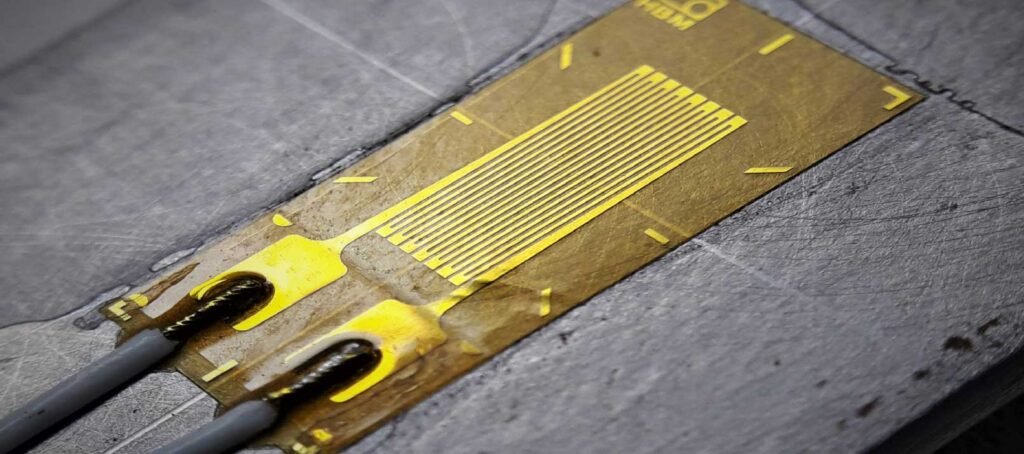

Foil Strain Gauge: Paling umum, murah, dan responsif. Namun, memerlukan pelindung (coating) kedap air yang sangat baik untuk penggunaan jangka panjang di jembatan.
-
Vibrating Wire Strain Gauge: Sangat populer di bidang geoteknik dan sipil. Menggunakan frekuensi getaran kawat untuk mengukur regangan. Kelebihannya adalah sinyal stabil untuk transmisi jarak jauh dan tahan terhadap gangguan air.
-
Fiber Optic Sensors (FBG): Teknologi terbaru yang menggunakan cahaya. Sensor ini kebal terhadap interferensi elektromagnetik (petir) dan korosi, menjadikannya ideal untuk kabel jembatan gantung yang sangat panjang.
FAQ: Pertanyaan Umum Seputar Strain Gauge Jembatan
Berikut adalah jawaban atas pertanyaan teknis yang sering diajukan oleh kontraktor dan pengelola aset infrastruktur.
T: Berapa lama masa pakai strain gauge pada jembatan gantung? J: Tergantung jenisnya. Foil gauge standar mungkin bertahan beberapa tahun, tetapi Vibrating Wire dan sensor Fiber Optic yang diinstalasi dengan perlindungan IP68 dapat bertahan 10 hingga 20 tahun atau lebih, sesuai dengan umur layanan sistem monitoring.
T: Di mana titik optimal pemasangan sensor ini? J: Titik kritis meliputi: bagian tengah bentang (mid-span) untuk defleksi maksimum, sambungan pylon (menara), angkur kabel utama, dan area sambungan gelagar baja yang menerima beban siklik tinggi.
T: Apakah strain gauge bisa mendeteksi bahaya akibat gempa? J: Ya. Strain gauge dinamis (frekuensi tinggi) dapat merekam respons struktur saat gempa terjadi. Data ini digunakan pasca-gempa untuk menentukan apakah jembatan masih aman dilewati atau memerlukan perbaikan struktural.
T: Bagaimana cara mengelola data dari ratusan sensor? J: Data dikumpulkan melalui Data Logger (DAQ) yang terhubung ke server pusat. Sistem modern menggunakan cloud computing untuk memberikan peringatan real-time jika ambang batas (threshold) keamanan terlampaui.
Rekomendasi Pengadaan untuk Profesional
Jika Anda sedang mencari solusi instrumentasi untuk proyek jembatan gantung, pemilihan spesifikasi alat harus disesuaikan dengan tujuan pengujian (jangka pendek vs jangka panjang).
1. Untuk Uji Beban Sementara (Loading Test): Fokuslah pada Foil Strain Gauge dengan instalasi cepat.
-
Rekomendasi Spesifikasi: Cari sensor dengan resistansi 120 ohm atau 350 ohm, dilengkapi dengan pre-attached lead wires untuk mempercepat instalasi di lapangan. Pastikan perekat (adhesive) yang digunakan memiliki waktu curing cepat.
2. Untuk Pemantauan Jangka Panjang (SHM Permanen): Hindari foil gauge biasa. Gunakan teknologi yang lebih tangguh.
-
Rekomendasi Spesifikasi: Vibrating Wire Strain Gauge (tipe arc-weldable untuk struktur baja) atau Fiber Bragg Grating (FBG) sensor.
-
Fitur Wajib: Rating IP68 (tahan air total), pelindung kabel armored (anti tikus/mekanis), dan proteksi petir pada data logger.
3. Alat Pendukung (Data Acquisition): Pastikan Data Logger Anda memiliki sampling rate yang cukup tinggi (minimal 100-200 Hz) jika Anda perlu menganalisis beban dinamis kendaraan, atau sampling rate rendah namun stabil untuk monitoring statis jangka panjang.
Kesimpulan
Strain gauge bukan sekadar alat ukur pasif; ia adalah komponen kritis dalam menjamin keselamatan publik pada infrastruktur jembatan gantung. Dengan mengubah deformasi fisik menjadi data yang dapat ditindaklanjuti, strain gauge memungkinkan insinyur untuk memvalidasi desain, memantau kesehatan struktur secara real-time, dan mencegah kegagalan katastropik. Investasi pada sistem strain gauge berkualitas tinggi dan instalasi yang tepat adalah langkah mutlak dalam manajemen aset jembatan modern.
