Dalam dunia konstruksi, beton adalah tulang punggung setiap bangunan, mulai dari fondasi sederhana hingga gedung pencakar langit yang megah. Kekuatan dan daya tahan beton menentukan keselamatan dan umur panjang suatu struktur. Namun, bagaimana kita bisa yakin bahwa beton yang sudah terpasang di lapangan memiliki mutu yang sesuai dengan perencanaan? Di sinilah peran vital pengujian sampel beton dengan mesin core drill hadir. Metode ini menjadi solusi andal untuk mengevaluasi kualitas beton yang sudah mengeras tanpa harus membongkar seluruh struktur.

Apa Itu Uji Sampel Beton dengan Core Drill?

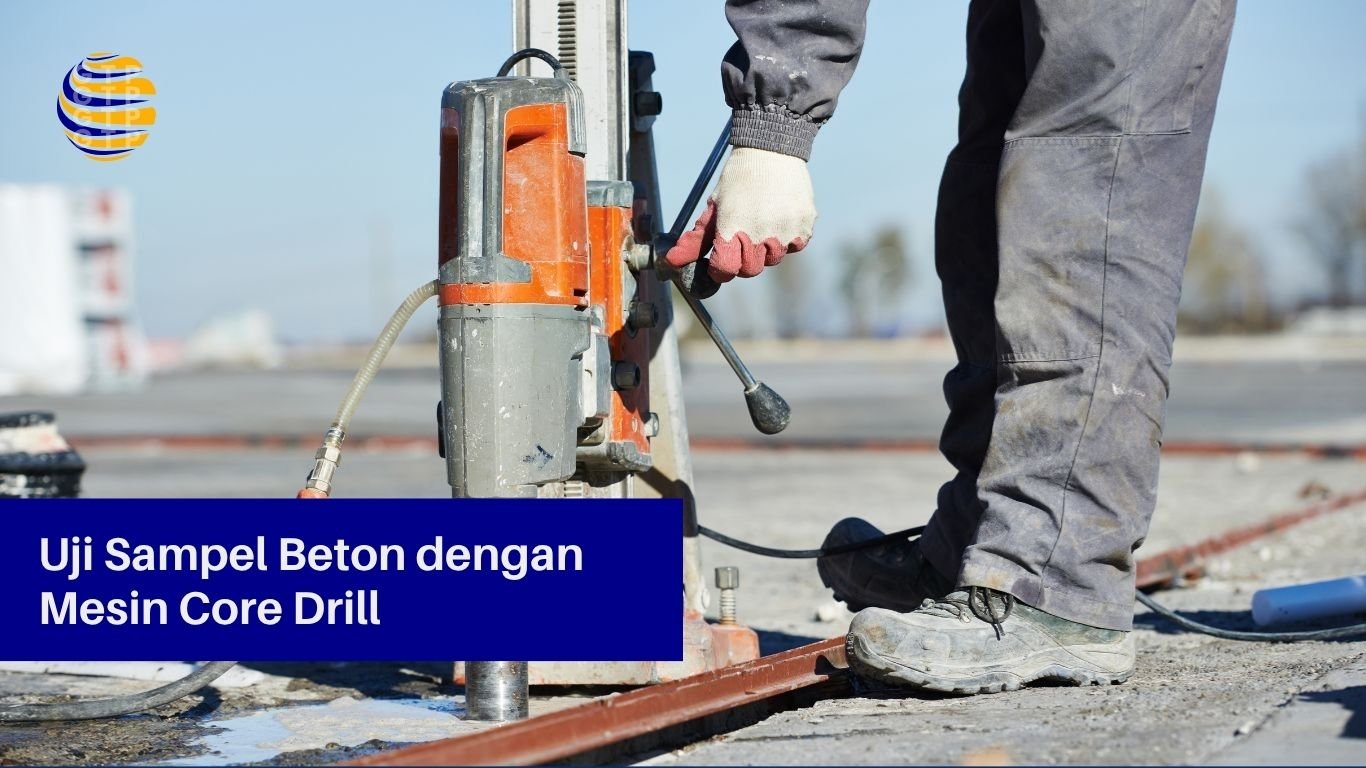

Uji core drill atau juga dikenal sebagai concrete coring adalah sebuah metode pengujian yang bersifat destructive test (uji merusak) untuk mengevaluasi kuat tekan beton yang sudah terpasang. Proses ini melibatkan pengambilan sampel beton berbentuk silinder dari struktur eksisting menggunakan mesin bor khusus yang dilengkapi mata bor berlian berlubang, yang disebut mesin core drill.

Sampel beton silinder yang berhasil diekstraksi, atau sering disebut “beton inti” (concrete core), kemudian dibawa ke laboratorium untuk diuji kuat tekannya menggunakan mesin uji tekan. Hasil pengujian ini memberikan gambaran akurat mengenai mutu dan kekuatan aktual beton di lokasi pengambilan sampel.

Pengujian ini sangat berbeda dengan uji beton pada saat pengecoran, seperti uji slump atau uji kuat tekan pada silinder/kubus beton yang dicetak di awal proyek. Uji core drill dilakukan ketika ada keraguan terhadap kualitas beton di lapangan, misalnya jika hasil uji laboratorium awal tidak memenuhi syarat, atau ketika ada perubahan pada struktur yang memerlukan verifikasi mutu beton.

Mengapa Pengujian Core Drill Sangat Penting?

Ada beberapa skenario di mana uji sampel beton dengan mesin core drill menjadi sebuah keharusan:

• Verifikasi Mutu Beton: Ketika ada keraguan terhadap mutu beton yang telah diaplikasikan di lapangan, misalnya karena proses perawatan (curing) yang kurang optimal atau adanya indikasi masalah saat pengecoran. Pengujian ini memberikan data empiris yang dapat membuktikan apakah beton tersebut memenuhi spesifikasi teknis yang disyaratkan.
• Evaluasi Struktur Lama: Untuk menilai kondisi dan kekuatan struktur bangunan tua atau yang telah mengalami kerusakan akibat bencana (gempa, kebakaran, dll.). Hasil uji core drill dapat membantu insinyur dalam memutuskan apakah struktur tersebut masih layak dipertahankan, perlu perbaikan, atau harus dibongkar.
• Pemeriksaan Kualitas Pekerjaan: Sebagai bagian dari Quality Control (QC) proyek, pengujian ini dapat menjadi alat audit untuk memastikan bahwa kontraktor telah menggunakan campuran beton sesuai dengan perencanaan dan standar yang disepakati.
• Penelitian dan Pengembangan: Untuk studi karakteristik material beton yang telah mengeras di lapangan, seperti kepadatan, permeabilitas, atau kandungan semen.

Manfaat utama dari metode ini adalah kemampuannya untuk mendapatkan sampel langsung dari struktur in-situ, yang mana kondisi curing-nya sama persis dengan kondisi asli di lapangan. Ini memberikan hasil yang lebih representatif dibandingkan dengan sampel yang dicetak dan diawetkan di lingkungan laboratorium yang terkontrol.

Prosedur Pengujian Sampel Beton dengan Mesin Core Drill

Proses pengujian dengan mesin core drill melibatkan beberapa tahapan penting yang harus dilakukan secara cermat untuk memastikan keakuratan hasil. Berikut adalah langkah-langkah proseduralnya, mengacu pada standar yang umum digunakan seperti SNI 03-2492-2002 dan ASTM C42:

1. Persiapan dan Penentuan Lokasi

Tahap pertama adalah mempersiapkan alat dan menentukan titik pengeboran. Pemilihan lokasi sangat krusial dan harus dilakukan oleh tenaga ahli. Lokasi yang dipilih sebaiknya:

• Berjarak cukup jauh dari sambungan atau tepi elemen struktur.
• Sedapat mungkin menghindari area yang mengandung tulangan baja, meskipun mesin core drill modern mampu menembusnya. Penggunaan alat detektor logam atau georadar sangat direkomendasikan untuk menghindari tulangan.
• Tidak membahayakan integritas struktural secara keseluruhan.

Sebelum pengeboran dimulai, pastikan area tersebut bersih dari debu dan kotoran. Mesin core drill harus diposisikan tegak lurus dengan permukaan beton untuk mendapatkan sampel yang lurus dan simetris.

2. Proses Pengeboran (Coring)

Setelah lokasi ditentukan, mesin core drill yang telah terpasang stabil dihidupkan. Proses pengeboran dimulai secara perlahan. Selama proses ini, sangat penting untuk menyuplai air secara terus-menerus ke mata bor. Air berfungsi sebagai pendingin untuk mencegah mata bor overheating dan sebagai pelumas untuk memudahkan proses pengeboran.

Kecepatan bor harus disesuaikan dengan kekerasan beton. Pengeboran dilanjutkan hingga mencapai kedalaman yang dibutuhkan untuk mendapatkan sampel dengan rasio panjang terhadap diameter yang sesuai standar, biasanya mendekati 2:1.

3. Ekstraksi dan Pemeriksaan Sampel

Setelah pengeboran selesai, mesin dimatikan dan sampel beton inti diambil dengan hati-hati menggunakan alat penjepit khusus. Sampel yang berhasil diekstrak kemudian diperiksa secara visual. Sampel yang cacat, retak, atau memiliki terlalu banyak rongga udara tidak boleh digunakan untuk uji kuat tekan. Jika ditemukan tulangan di dalam sampel, hal ini perlu dicatat karena dapat mempengaruhi hasil uji.

4. Persiapan Sampel di Laboratorium

Di laboratorium, sampel beton inti yang sudah diambil harus dipersiapkan sebelum diuji. Ujung-ujung sampel dipotong dan diratakan (grinding) agar permukaannya benar-benar datar dan tegak lurus terhadap sumbu longitudinal sampel. Hal ini penting untuk memastikan distribusi beban yang merata selama pengujian. Proses capping dengan mortar khusus juga dapat dilakukan jika permukaan sampel tidak sempurna.

5. Pengujian Kuat Tekan (Compressive Strength Test)

Sampel yang telah dipersiapkan kemudian diletakkan di mesin uji tekan. Beban tekan diberikan secara bertahap hingga sampel hancur. Beban maksimum yang dapat ditahan oleh sampel dicatat. Kuat tekan beton dihitung dengan membagi beban maksimum tersebut dengan luas penampang sampel.

6. Analisis dan Interpretasi Hasil

Hasil kuat tekan yang didapatkan dari sampel beton inti seringkali perlu dikoreksi dengan beberapa faktor, seperti rasio panjang-diameter dan arah pengambilan sampel. Berdasarkan SNI 03-2492-2002, ada faktor pengali yang berhubungan dengan arah pengambilan benda uji. Umumnya, kuat tekan beton inti lebih rendah dibandingkan dengan kuat tekan silinder standar yang dicetak di laboratorium, dengan penurunan kekuatan bisa mencapai 5-15% tergantung mutu beton.

Standar dan Aturan yang Perlu Diperhatikan

Untuk menjamin validitas dan keabsahan hasil pengujian, proses core drill harus berpedoman pada standar nasional dan internasional. Di Indonesia, salah satu standar yang menjadi acuan adalah SNI 03-2492-2002 tentang “Metode Pengambilan dan Pengujian Beton Inti”. Beberapa poin penting dari standar ini meliputi:

• Ukuran Sampel: Diameter sampel beton inti untuk uji kuat tekan harus setidaknya tiga kali ukuran nominal maksimum dari agregat kasar dalam beton keras. Diameter minimal yang umum digunakan adalah 100 mm.
• Umur Beton: Pengambilan sampel sebaiknya dilakukan pada beton yang telah berumur minimal 14 hari.
• Kondisi Sampel: Sampel harus bebas dari kerusakan signifikan, rongga, atau tulangan di sepanjang sumbu longitudinalnya. Jika ada tulangan, benda uji tersebut tidak boleh digunakan untuk uji kuat tekan.
• Rasio Panjang-Diameter: Perbandingan panjang terhadap diameter sampel sebaiknya mendekati 2:1. Rasio ini penting untuk menghindari kegagalan sampel yang tidak sesuai dengan kondisi kuat tekan murni.

Selain SNI, standar internasional seperti ASTM C42 juga menjadi rujukan penting dalam praktik pengujian ini.

Kesimpulan

Uji sampel beton dengan mesin core drill adalah metode yang tak tergantikan untuk mengevaluasi mutu beton yang sudah terpasang. Dengan prosedur yang teliti dan berpedoman pada standar yang berlaku, pengujian ini memberikan data akurat yang esensial untuk menjamin keamanan, keandalan, dan durabilitas struktur bangunan.
