Jembatan adalah infrastruktur vital yang menghubungkan dua titik terpisah, memungkinkan mobilitas manusia, barang, dan jasa. Seiring waktu, jembatan terpapar berbagai beban, mulai dari lalu lintas harian hingga kondisi cuaca ekstrem. Oleh karena itu, memastikan keamanan dan kekuatan struktural jembatan menjadi prioritas utama. Salah satu metode krusial untuk mengevaluasi integritas jembatan adalah melalui uji beban (loading test). Uji beban memberikan gambaran akurat tentang kinerja jembatan di bawah kondisi yang disimulasikan, membantu mengidentifikasi potensi kelemahan dan memastikan keandalannya untuk masa depan.

Artikel ini akan membahas secara mendalam berbagai alat loading test jembatan yang esensial, peranannya dalam evaluasi struktur, serta pentingnya pengujian ini dalam pemeliharaan dan manajemen jembatan.

Mengapa Uji Beban Jembatan Sangat Penting?

Uji beban jembatan bukan sekadar prosedur teknis, melainkan langkah proaktif untuk menjamin keselamatan publik dan keberlanjutan infrastruktur. Ada beberapa alasan kuat mengapa uji beban harus dilakukan secara berkala:

• Verifikasi Desain dan Konstruksi: Uji beban dapat mengonfirmasi apakah jembatan berfungsi sesuai dengan desain yang direncanakan dan apakah konstruksinya memenuhi standar kualitas yang ditetapkan.
• Deteksi Kerusakan dan Degradasi: Seiring bertambahnya usia, jembatan dapat mengalami kerusakan akibat korosi, kelelahan material, atau beban berlebih. Uji beban membantu mengidentifikasi kerusakan yang tidak terlihat secara visual.
• Penilaian Kapasitas Angkut: Untuk jembatan lama atau yang mengalami peningkatan lalu lintas, uji beban dapat menentukan kapasitas angkut aktualnya, memungkinkan pihak berwenang untuk membuat keputusan informasional terkait pembatasan beban atau penguatan struktur.
• Evaluasi Pasca-Bencana: Setelah gempa bumi, banjir, atau insiden signifikan lainnya, uji beban sangat penting untuk menilai integritas struktural jembatan sebelum dibuka kembali untuk lalu lintas.
• Dasar Pengambilan Keputusan Perbaikan: Data dari uji beban memberikan informasi yang akurat untuk merencanakan strategi pemeliharaan, perbaikan, atau penguatan yang efektif dan efisien.

Klasifikasi Alat Uji Beban Jembatan Berdasarkan Metode

Alat-alat yang digunakan dalam uji beban jembatan dapat dikelompokkan berdasarkan metode pengujiannya, yaitu uji beban statis dan uji beban dinamis. Kedua metode ini memiliki tujuan dan karakteristik yang berbeda, namun seringkali digunakan secara bersamaan untuk mendapatkan gambaran yang komprehensif.

1. Alat Uji Beban Statis

Uji beban statis melibatkan penempatan beban tertentu pada jembatan dan pengukuran respons strukturalnya dalam kondisi diam. Tujuan utamanya adalah untuk mengukur deformasi, regangan, dan tegangan pada berbagai komponen jembatan.

• Beban Statis (Kendaraan Berat atau Beban Air/Pasir): Ini adalah komponen paling fundamental dalam uji beban statis. Kendaraan berat seperti truk dengan berat yang diketahui (misalnya, truk tronton, truk gandeng) adalah sumber beban yang umum digunakan. Alternatif lain adalah penggunaan tangki air atau karung pasir yang ditempatkan secara strategis di atas jembatan untuk menciptakan beban terdistribusi. Penempatan dan pengaturan beban harus dilakukan secara presisi untuk mensimulasikan kondisi paling kritis.

• Sensor Deformasi (Deflectometer, Leveling Instrument, Total Station):

  • Deflectometer: Alat ini mengukur perpindahan vertikal (lendutan) pada titik-titik tertentu di jembatan. Ada berbagai jenis deflectometer, mulai dari yang menggunakan kawat dan potensiometer hingga sensor laser yang lebih canggih. Data lendutan sangat penting untuk memverifikasi kekakuan jembatan.
  • Leveling Instrument (Water Level, Digital Level): Digunakan untuk mengukur perbedaan elevasi secara presisi, membantu memantau perubahan bentuk struktural jembatan di bawah beban.

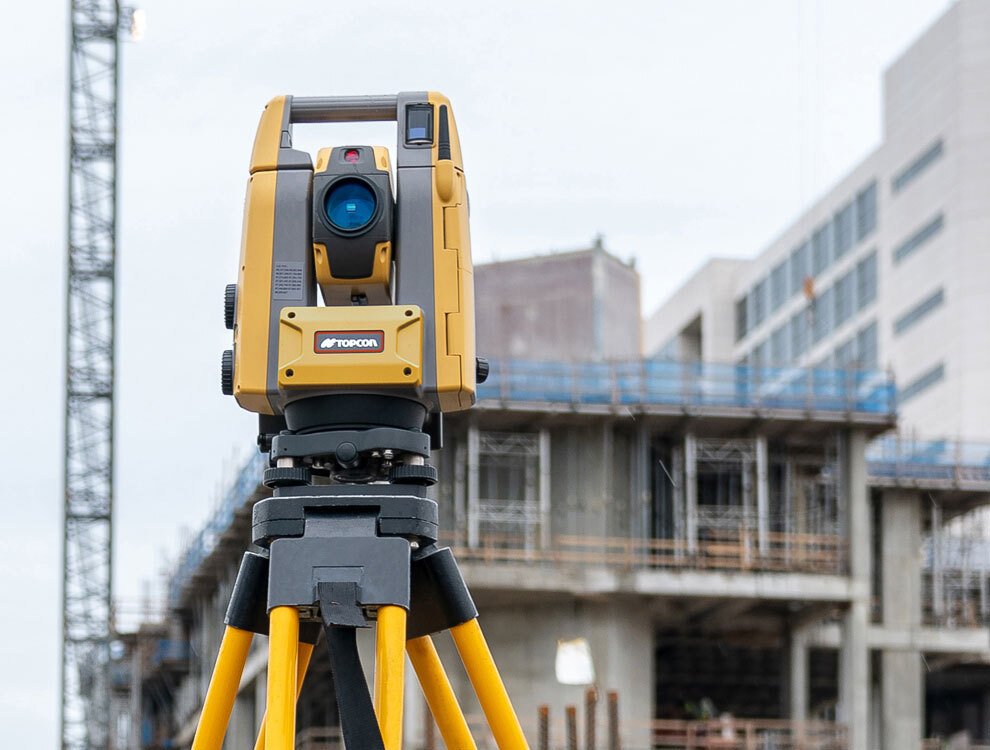

  • Total Station: Alat optik-elektronik yang dapat mengukur sudut dan jarak secara akurat, memungkinkan pemantauan pergerakan dan deformasi tiga dimensi pada struktur jembatan. Ini sangat berguna untuk memantau pergerakan lateral atau rotasi.

• Sensor Regangan (Strain Gauge):

  • Strain Gauge Elektrik (Electrical Resistance Strain Gauge): Sensor kecil yang merekat pada permukaan struktur. Ketika struktur mengalami deformasi (tarik atau tekan), resistansi listrik strain gauge berubah, dan perubahan ini dikonversi menjadi nilai regangan. Data regangan memberikan informasi tentang tingkat tegangan internal pada material jembatan. Strain gauge ditempatkan pada titik-titik kritis seperti balok, pelat, dan elemen sambungan.
  • Fiber Optic Strain Gauge: Menggunakan prinsip perubahan karakteristik cahaya dalam serat optik saat mengalami regangan. Lebih tahan terhadap interferensi elektromagnetik dan dapat digunakan untuk pemantauan jangka panjang.

• Load Cell: Alat ini mengukur gaya atau beban yang diterapkan pada suatu titik. Dalam uji beban jembatan, load cell dapat digunakan untuk memverifikasi berat kendaraan penguji atau untuk mengukur gaya reaksi pada tumpuan.

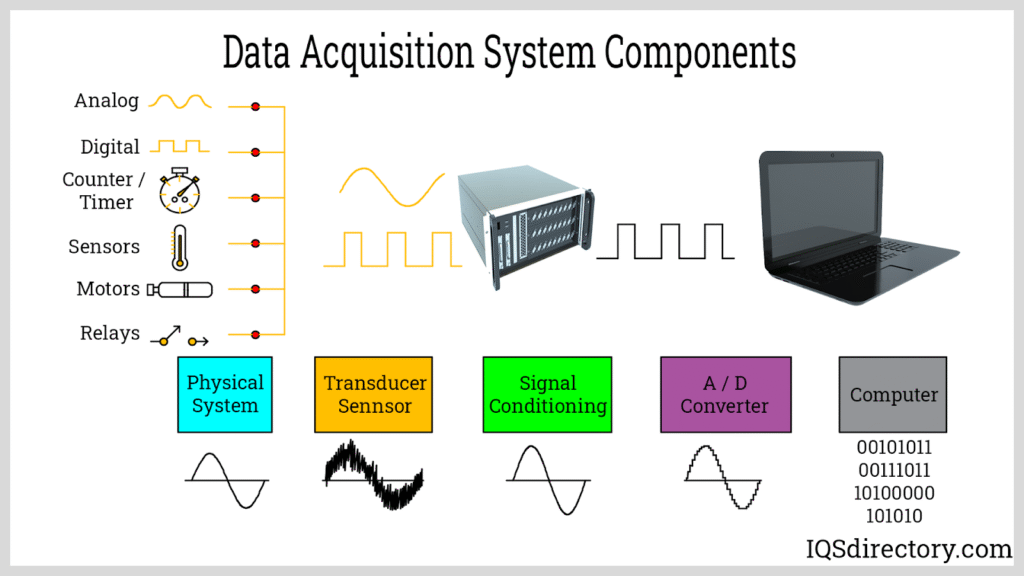

• Data Akuisisi Sistem (DAS): Ini adalah perangkat elektronik yang berfungsi mengumpulkan data dari semua sensor secara simultan dan menyimpannya untuk analisis lebih lanjut. DAS modern dilengkapi dengan perangkat lunak yang memungkinkan visualisasi data secara real-time dan analisis pasca-pengujian. Keakuratan dan kecepatan DAS sangat krusial dalam pengujian.

2. Alat Uji Beban Dinamis

Uji beban dinamis melibatkan penerapan beban impulsif atau berulang pada jembatan dan pengukuran respons dinamisnya, seperti frekuensi alami, redaman, dan getaran. Metode ini sangat berguna untuk mengidentifikasi kerusakan tersembunyi, memvalidasi model numerik, dan memantau perubahan karakteristik dinamis seiring waktu.

• Shaker/Vibrator: Perangkat mekanis yang menghasilkan getaran dengan frekuensi dan amplitudo tertentu. Shaker ditempatkan di atas dek jembatan untuk menginduksi respons getaran. Respons ini kemudian diukur oleh sensor akselerasi.

• Accelerometer (Sensor Percepatan): Sensor yang mengukur percepatan getaran struktur. Data percepatan dapat diintegrasikan untuk mendapatkan kecepatan dan perpindahan. Accelerometer ditempatkan di berbagai lokasi strategis di sepanjang bentang jembatan untuk menangkap pola getaran dan frekuensi alami struktur.

• Impact Hammer (Pallet Impuls): Digunakan untuk menghasilkan impuls pendek pada struktur. Pallet ini memiliki sensor gaya yang mengukur besar impuls yang diberikan, dan respons getaran jembatan diukur oleh accelerometer. Data ini digunakan untuk analisis modal.

• Laser Vibrometer: Teknologi non-kontak yang menggunakan sinar laser untuk mengukur kecepatan getaran permukaan. Sangat berguna untuk pengukuran presisi pada area yang sulit dijangkau atau ketika pemasangan sensor kontak tidak praktis.

• Data Akuisisi Sistem (DAS) untuk Data Dinamis: Sama seperti uji statis, DAS diperlukan untuk mengumpulkan data dari accelerometer dan sensor dinamis lainnya. Namun, DAS untuk uji dinamis biasanya memiliki sampling rate yang lebih tinggi untuk menangkap detail respons getaran.

Peran Data dan Analisis dalam Uji Beban Jembatan

Pengumpulan data yang akurat hanyalah setengah dari proses uji beban. Bagian krusial lainnya adalah analisis data. Data yang terkumpul dari berbagai alat pengujian harus diinterpretasikan dengan cermat oleh para insinyur struktur.

• Perbandingan dengan Model Teoritis: Data lendutan, regangan, dan frekuensi alami yang diukur dibandingkan dengan nilai-nilai yang diprediksi oleh model analisis struktural. Discrepancy yang signifikan dapat mengindikasikan masalah pada asumsi desain, material, atau adanya kerusakan.
• Analisis Regangan-Tegangan: Data regangan dari strain gauge digunakan untuk menghitung tegangan internal pada komponen jembatan. Ini membantu menilai apakah tegangan yang terjadi masih dalam batas aman material.
• Analisis Modal: Untuk uji beban dinamis, analisis modal dilakukan untuk mengidentifikasi frekuensi alami dan bentuk mode getaran jembatan. Perubahan frekuensi alami seiring waktu dapat menjadi indikator kerusakan atau degradasi kekakuan struktur.
• Laporan Komprehensif: Hasil uji beban dirangkum dalam laporan komprehensif yang mencakup metodologi, data yang dikumpulkan, analisis, temuan, dan rekomendasi. Laporan ini menjadi dasar untuk pengambilan keputusan terkait pemeliharaan dan manajemen jembatan.

Perkembangan Teknologi dalam Uji Beban Jembatan

Bidang uji beban jembatan terus berkembang dengan adopsi teknologi baru. Inovasi-inovasi ini bertujuan untuk meningkatkan efisiensi, akurasi, dan kemampuan pemantauan jangka panjang.

• Sensor Nirkabel (Wireless Sensors): Mengurangi kerumitan pemasangan kabel, mempercepat proses setup, dan memungkinkan pemantauan yang lebih fleksibel.
• Sistem Pemantauan Kesehatan Struktur (Structural Health Monitoring/SHM): Integrasi sensor dan sistem data akuisisi untuk pemantauan jembatan secara berkelanjutan. SHM memungkinkan deteksi dini perubahan kinerja jembatan, mengurangi kebutuhan uji beban periodik yang mahal.
• Drone dan Pemindaian Laser (LiDAR): Digunakan untuk inspeksi visual dan pengukuran geometri jembatan secara cepat dan akurat, melengkapi data dari uji beban konvensional. Drone dapat mengakses area yang sulit dijangkau, sementara LiDAR dapat menciptakan model 3D jembatan dengan presisi tinggi.
• Analisis Data Berbasis Kecerdasan Buatan (AI) dan Pembelajaran Mesin (Machine Learning): Algoritma AI dapat digunakan untuk menganalisis volume data yang besar dari sensor, mengidentifikasi pola, dan memprediksi perilaku jembatan di masa depan, bahkan mendeteksi anomali yang mungkin terlewatkan oleh analisis manual.

Kesimpulan

Uji beban jembatan adalah aspek yang tidak terpisahkan dari manajemen infrastruktur yang bertanggung jawab. Dengan menggunakan berbagai alat loading test untuk jembatan yang telah dibahas—mulai dari beban statis, sensor deformasi, sensor regangan, hingga teknologi uji dinamis dan sistem pemantauan canggih—para insinyur dapat memperoleh pemahaman yang mendalam tentang kondisi struktural jembatan.
