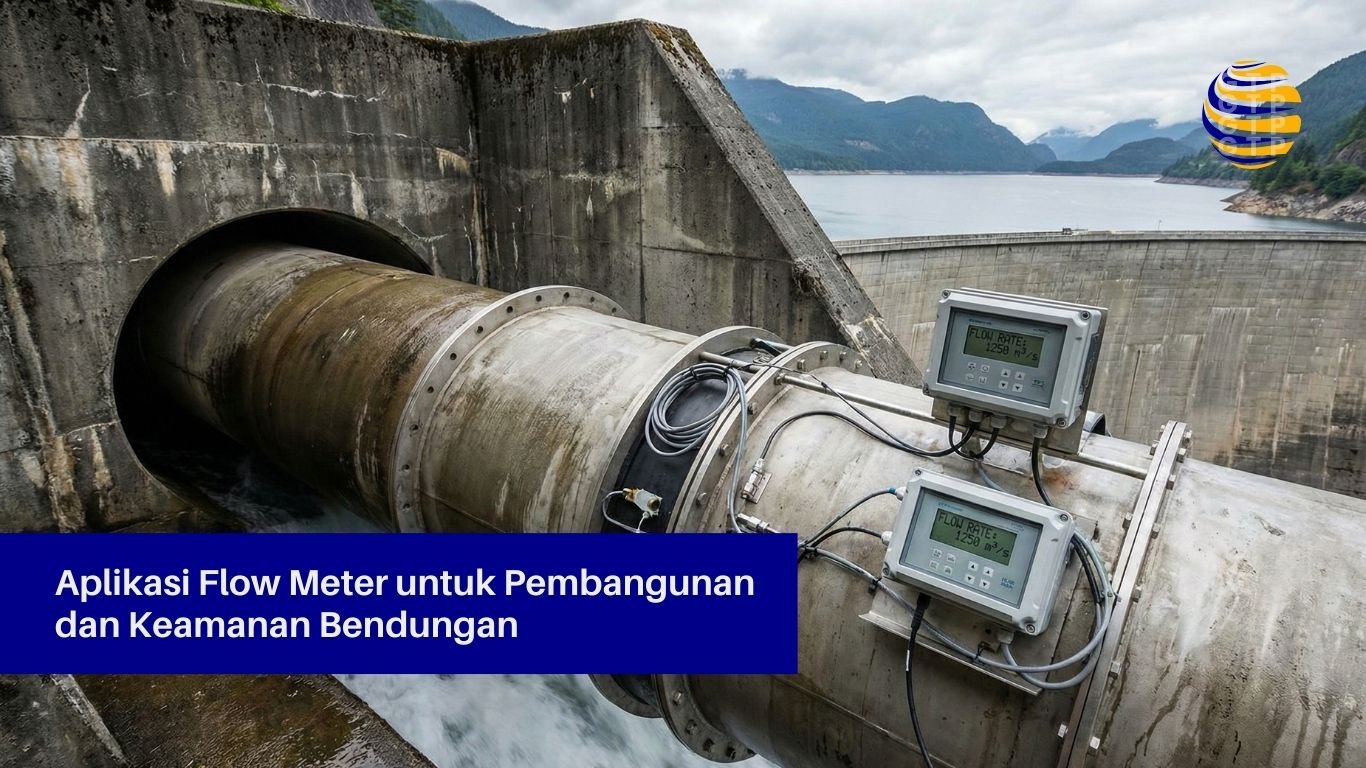

Aplikasi Flow Meter untuk Pembangunan dan Keamanan Bendungan

Dalam rekayasa sipil dan manajemen sumber daya air, pembangunan bendungan merupakan proyek infrastruktur vital yang menuntut standar keamanan dan presisi tinggi. Salah satu instrumen kritikal yang berperan dalam fase konstruksi hingga operasional jangka panjang adalah Flow Meter.

Apa itu Flow Meter dalam Konteks Bendungan?

Flow meter adalah instrumen yang digunakan untuk mengukur laju aliran linier, non-linier, massa, atau volumetrik dari cairan atau gas. Flow meter berfungsi khusus untuk memantau pergerakan air, baik itu air yang masuk (inflow), air yang keluar (outflow), maupun rembesan (seepage) yang terjadi di tubuh bendungan.

Data yang dihasilkan oleh flow meter bukan sekadar angka statistik, melainkan indikator utama kesehatan struktur bendungan dan dasar pengambilan keputusan bagi pengelola waduk.

Aplikasi Utama Flow Meter pada Bendungan

Penggunaan flow meter pada bendungan terbagi menjadi beberapa sektor krusial yang berkaitan langsung dengan Dam Safety Instrumentations (Instrumentasi Keamanan Bendungan).

1. Pemantauan Rembesan (Seepage Monitoring)

Ini adalah aplikasi paling kritis dari sudut pandang geoteknik. Semua bendungan memiliki tingkat rembesan tertentu, namun peningkatan debit rembesan yang tiba-tiba atau air rembesan yang keruh dapat mengindikasikan erosi internal (piping) yang berpotensi menyebabkan kegagalan bendungan.

• Metode: Biasanya menggunakan V-Notch Weir yang dikombinasikan dengan sensor ultrasonik atau pressure transducer untuk mengukur ketinggian air di atas weir, yang kemudian dikonversi menjadi debit aliran.

2. Pengukuran Debit Intake dan Outflow

Untuk manajemen air baku, irigasi, atau pembangkit listrik tenaga air (PLTA), pengelola harus mengetahui volume air yang dilepaskan secara presisi.

• Aplikasi: Flow meter dipasang pada pipa penstock (untuk PLTA) atau saluran irigasi untuk memastikan debit air sesuai dengan kebutuhan hilir dan kapasitas turbin.

3. Pemantauan Aliran Lingkungan (Environmental Flow)

Bendungan diwajibkan melepaskan sejumlah air minimum ke sungai di bagian hilir untuk menjaga ekosistem sungai tetap hidup. Flow meter memastikan kepatuhan terhadap regulasi lingkungan ini.

4. Pengukuran Cairan Grouting (Saat Konstruksi)

Pada fase konstruksi, flow meter digunakan untuk memantau aliran campuran semen (grout) yang disuntikkan ke dalam pondasi batuan. Hal ini memastikan rongga-rongga tanah terisi penuh untuk memperkuat pondasi bendungan.

Jenis Flow Meter yang Digunakan di Bendungan

Memilih jenis flow meter yang tepat sangat bergantung pada kondisi aliran (pipa tertutup atau saluran terbuka) dan akurasi yang dibutuhkan.

Open Channel Flow Meter

Digunakan untuk saluran terbuka seperti pelimpah (spillway) atau kanal irigasi. Teknologi ini sering menggunakan sensor radar atau ultrasonik non-kontak untuk mengukur ketinggian level air dan kecepatan aliran permukaan.

Electromagnetic Flow Meter (Mag Meter)

Sangat ideal untuk pengukuran di dalam pipa tertutup yang terisi penuh, seperti pada pipa pesat (penstock) atau pipa distribusi air baku. Keunggulannya adalah akurasi tinggi dan tidak memiliki bagian bergerak (moving parts), sehingga minim perawatan.

Ultrasonic Clamp-On Flow Meter

Solusi non-intrusif yang dipasang di luar pipa. Ini sering digunakan untuk pengecekan berkala (portable) atau instalasi pada pipa lama di mana pemotongan pipa tidak dimungkinkan.

Mengapa Flow Meter Vital untuk Keamanan Bendungan?

1. Sistem Peringatan Dini: Peningkatan debit rembesan yang terdeteksi flow meter adalah sinyal awal anomali struktur sebelum kerusakan fisik terlihat kasat mata.

2. Efisiensi Operasional: Membantu operator menyeimbangkan neraca air (water balance) antara inflow dari curah hujan/sungai dan outflow untuk penggunaan.

3. Kepatuhan Regulasi: Memenuhi standar keamanan bendungan yang ditetapkan oleh kementerian terkait (seperti Kementerian PUPR di Indonesia) mengenai instrumentasi wajib.

FAQ: Pertanyaan Umum Seputar Flow Meter Bendungan

Berikut adalah jawaban atas pertanyaan yang sering diajukan oleh kontraktor dan konsultan bendungan:

Q: Seberapa sering flow meter pada bendungan harus dikalibrasi? A: Idealnya kalibrasi dilakukan minimal satu tahun sekali atau sesuai rekomendasi pabrikan. Untuk instrumen pemantauan rembesan (seepage), verifikasi manual harus dilakukan secara rutin untuk memastikan sensor elektronik bekerja akurat.

Q: Apakah flow meter bisa terintegrasi dengan sistem SCADA? A: Ya, flow meter modern untuk bendungan wajib memiliki output sinyal (seperti 4-20mA, Modbus RS485, atau Pulse) agar datanya dapat dikirim secara real-time ke ruang kontrol pusat atau sistem telemetri bendungan.

Q: Jenis flow meter apa yang terbaik untuk air yang mengandung sedimen lumpur? A: Untuk air dengan kandungan sedimen tinggi, Electromagnetic Flow Meter atau Doppler Ultrasonic Flow Meter adalah pilihan terbaik karena tidak mudah tersumbat dan toleran terhadap partikel padat.

Q: Bagaimana cara mengukur rembesan yang sangat kecil? A: Gunakan V-Notch Weir dengan sudut yang sesuai (misalnya 45 atau 90 derajat) dilengkapi dengan sensor level presisi tinggi (seperti vibrating wire water level sensor) untuk menangkap perubahan debit yang sangat kecil.

Rekomendasi untuk Pengadaan Flow Meter Bendungan

Bagi Anda yang sedang mencari solusi flow meter untuk proyek bendungan, berikut adalah rekomendasi spesifikasi yang perlu diperhatikan:

1. Ketahanan Lingkungan (Durabilitas)

Pilihlah alat dengan rating proteksi tinggi.

• Sensor: Minimal IP68 (tahan rendam terus menerus).

• Transmitter: Minimal IP65 atau IP67 (tahan cuaca ekstrem dan debu).

• Material: Pastikan material sensor tahan korosi, seperti Stainless Steel 316L, terutama untuk area yang lembap.

2. Konektivitas Data

Di era digitalisasi bendungan, hindari alat yang hanya memiliki tampilan lokal. Pastikan unit memiliki fitur:

• Output Analog/Digital: 4-20 mA atau Modbus/HART Protocol.

• Data Logger: Kemampuan menyimpan data internal jika terjadi putus koneksi.

3. Layanan Purna Jual & Kalibrasi

Pilih merek atau distributor yang memiliki fasilitas kalibrasi terakreditasi di negara Anda. Flow meter adalah instrumen presisi; tanpa dukungan teknis lokal, pemeliharaan jangka panjang akan sulit dan mahal.

Kesimpulan

Aplikasi flow meter dalam pembangunan bendungan bukan sekadar pelengkap, melainkan komponen inti dari sistem instrumentasi geoteknik dan manajemen hidrologi. Dari memantau rembesan untuk mencegah keruntuhan struktur hingga mengatur debit air untuk irigasi, akurasi data flow meter sangat menentukan keselamatan dan efisiensi bendungan.
