Jembatan gantung merupakan salah satu struktur teknik sipil yang paling kompleks dan vital dalam infrastruktur modern. Mengingat bentangannya yang panjang dan ketergantungannya pada kabel utama serta kabel penggantung (hanger), jembatan ini memiliki kerentanan khusus terhadap beban lalu lintas dan kondisi lingkungan seperti angin. Oleh karena itu, pengujian beban atau load test menjadi tahapan kritis yang tidak boleh dilewatkan sebelum jembatan dioperasikan.
Apa Itu Load Test pada Jembatan Gantung?
Load test adalah serangkaian metode pengujian struktural yang dilakukan dengan memberikan beban fisik (biasanya menggunakan truk bermuatan pasir atau air) di atas dek jembatan untuk mengukur respons struktur.
Tujuan utama dari pengujian ini adalah untuk memverifikasi apakah perilaku jembatan di lapangan sesuai dengan perhitungan desain teoritis. Respons struktur yang diukur meliputi lendutan (defleksi), regangan (strain), dan getaran (vibrasi).
Mengapa Load Test Sangat Penting?
-
Verifikasi Desain: Memastikan bahwa asumsi-asumsi yang digunakan dalam pemodelan komputer (seperti Finite Element Analysis) terbukti valid di dunia nyata.
-
Jaminan Keselamatan: Mengidentifikasi potensi kelemahan struktural atau cacat konstruksi sebelum jembatan dibuka untuk umum.
-
Syarat Sertifikasi: Di Indonesia, hasil uji beban merupakan dokumen wajib untuk mendapatkan Sertifikat Laik Fungsi (SLF) dari Komisi Keamanan Jembatan dan Terowongan Jalan (KKJTJ).
Jenis Pengujian Beban (Load Test)
Dalam praktiknya, pengujian jembatan gantung dibagi menjadi dua kategori utama yang saling melengkapi:
1. Uji Beban Statis (Static Load Test)

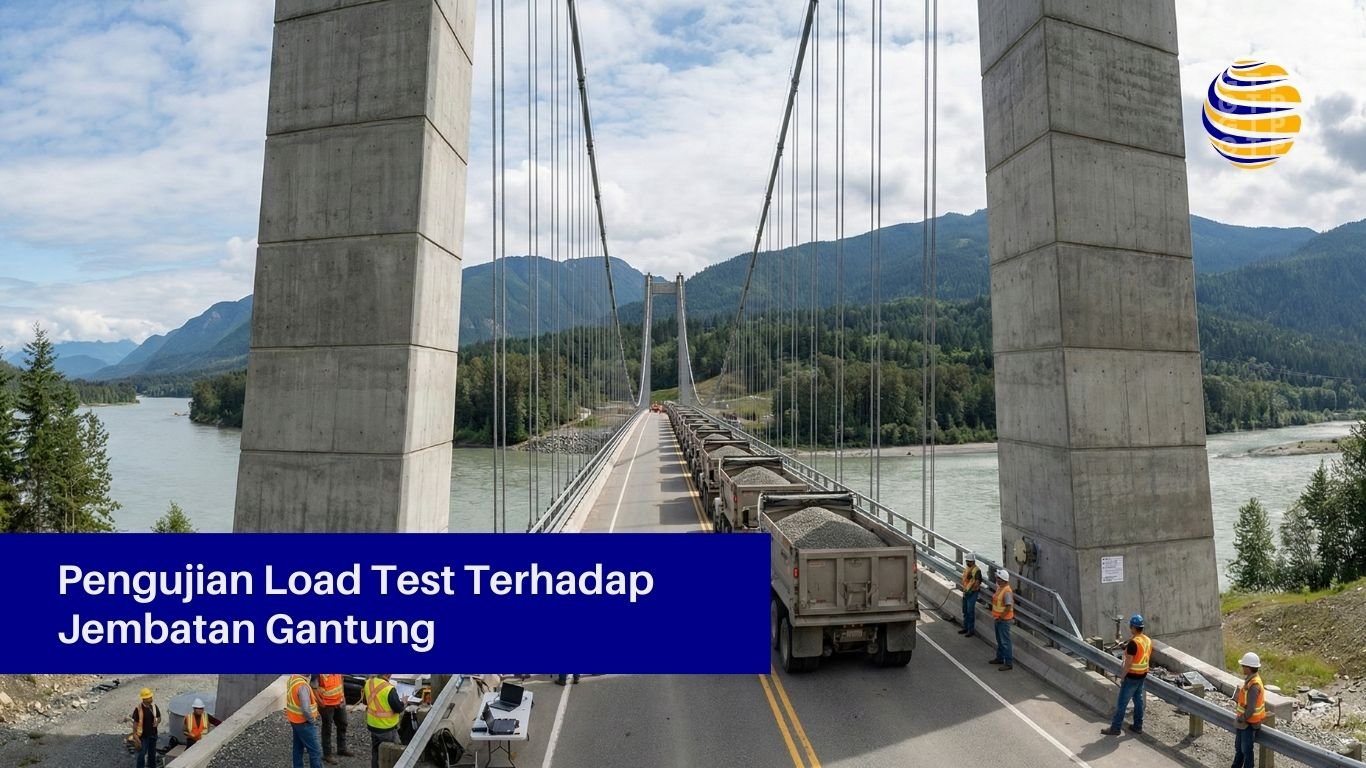

Uji statis dilakukan dengan menempatkan beban (truk) pada posisi-posisi spesifik di sepanjang bentang jembatan. Beban ini didiamkan selama periode tertentu untuk mengukur deformasi maksimal.
-
Fokus Pengukuran: Lendutan vertikal (deflection) di tengah bentang dan regangan pada elemen kunci (kabel utama, pylon, dan gelagar).
-
Indikator Keberhasilan: Struktur harus menunjukkan perilaku elastis. Artinya, setelah beban diangkat, lendutan harus kembali ke posisi semula (atau mendekati nol) dengan toleransi deformasi sisa yang sangat kecil.
2. Uji Beban Dinamis (Dynamic Load Test)
Uji dinamis bertujuan untuk mengetahui karakteristik getaran jembatan. Ini dilakukan dengan menggerakkan truk pada kecepatan tertentu, melakukan pengereman mendadak, atau menjatuhkan beban (impact) di atas papan kayu.
-
Fokus Pengukuran: Frekuensi alami (natural frequency), rasio redaman (damping ratio), dan bentuk moda getar (mode shape).
-
Relevansi: Sangat krusial untuk jembatan gantung karena struktur ini rentan terhadap resonansi akibat angin (aerodinamika).
Instrumentasi dan Peralatan Pengujian
Akurasi data sangat bergantung pada kualitas sensor yang digunakan. Berikut adalah instrumen standar dalam load test jembatan gantung:
| Nama Instrumen | Fungsi Utama |
| Total Station / Digital Level | Mengukur penurunan atau lendutan (defleksi) lantai jembatan secara optik. |
| Strain Gauge | Mengukur regangan pada baja atau beton untuk mengetahui tegangan yang terjadi. |
| Accelerometers | Sensor getar untuk menangkap frekuensi alami dan percepatan getaran saat uji dinamis. |
| LVDT (Linear Variable Differential Transformer) | Mengukur perpindahan atau pergeseran fisik pada sambungan siar muai (expansion joint). |
| Data Logger | Merekam sinyal dari semua sensor secara real-time untuk dianalisis di komputer. |
Prosedur Pelaksanaan Load Test
Proses pengujian harus mengikuti Standar Nasional Indonesia (SNI) 1725:2016 tentang Pembebanan untuk Jembatan atau standar internasional seperti AASHTO.
-
Tahap Pra-Analisis: Insinyur membuat model struktur untuk memprediksi berapa besar lendutan yang “seharusnya” terjadi.
-
Pemasangan Sensor: Sensor dipasang pada titik-titik kritis seperti tengah bentang, seperempat bentang, dan di dekat pylon.
-
Pengujian Bertahap: Beban dimasukkan secara bertahap (misalnya 25%, 50%, 75%, hingga 100% beban rencana). Setiap tahap dicatat datanya.
-
Unloading (Pelepasan Beban): Beban dikeluarkan, dan insinyur mengukur seberapa cepat dan akurat struktur kembali ke posisi awal (rebound).
-
Analisis Data: Membandingkan data lapangan dengan data teoritis. Jika penyimpangan kurang dari 5-10%, jembatan biasanya dianggap lulus uji.
FAQ: Pertanyaan Umum Seputar Load Test Jembatan
T: Apakah semua jembatan baru wajib di-load test?
J: Ya, khususnya untuk jembatan bentang panjang atau jembatan dengan desain khusus seperti jembatan gantung dan cable-stayed. Jembatan standar bentang pendek mungkin hanya memerlukan inspeksi visual dan uji mutu bahan, namun uji beban tetap disarankan.
T: Berapa lama proses pengujian berlangsung?
J: Proses pengambilan data lapangan biasanya memakan waktu 1 hingga 2 hari, tergantung panjang bentang dan cuaca. Namun, persiapan instrumen dan analisis data bisa memakan waktu 1-2 minggu.
T: Apakah load test bisa merusak jembatan?
J: Tidak, jika dilakukan dengan benar. Beban yang diberikan tidak akan melebihi kapasitas elastis jembatan. Pengujian diawasi ketat agar tidak mencapai titik kegagalan struktur.
T: Kapan jembatan lama perlu diuji ulang?
J: Jembatan lama perlu diuji beban jika terjadi perubahan fungsi (peningkatan kelas jalan), setelah perbaikan besar (retrofitting), atau pasca-bencana alam seperti gempa bumi.
Rekomendasi Layanan dan Peralatan
Bagi kontraktor, konsultan, atau pemilik proyek yang sedang mencari solusi untuk pelaksanaan Load Test Jembatan Gantung, berikut adalah rekomendasi spesifik yang perlu dipertimbangkan dalam memilih mitra atau peralatan:
1. Kriteria Pemilihan Jasa Pengujian (Testing Service)
Jangan hanya memilih berdasarkan harga terendah. Pastikan penyedia jasa memiliki kualifikasi berikut:
-
Sertifikasi KAN: Pastikan laboratorium pengujian terakreditasi oleh Komite Akreditasi Nasional (KAN) untuk ISO 17025.
-
Pengalaman Spesifik: Pilih konsultan yang memiliki portofolio mengerjakan jembatan bentang panjang, bukan hanya jembatan konvensional.
-
Laporan Komprehensif: Pastikan output laporan mencakup analisis perbandingan FEM (Finite Element Method) dengan data aktual, bukan hanya data mentah.
2. Rekomendasi Teknologi Monitoring (SHMS)
Setelah load test selesai dan jembatan beroperasi, disarankan untuk menginstalasi Structural Health Monitoring System (SHMS). Sistem ini bekerja 24 jam memantau kesehatan jembatan.
-
Cari: Sistem yang mengintegrasikan sensor anemometer (kecepatan angin) dengan accelerometer, mengingat jembatan gantung sangat sensitif terhadap angin. PT Global Teknik Pasundan dapat menyediakan solusi monitoring SHMS secara terstruktur dan professional.
3. Rekomendasi Pengadaan Instrumen
Jika Anda berencana membeli alat sendiri untuk divisi QC internal:
-
Prioritaskan sensor nirkabel (wireless) untuk mempercepat instalasi di lapangan yang sulit dijangkau.
-
Gunakan Strain Gauge tipe weldable untuk struktur baja agar data lebih presisi dibandingkan tipe glue-on pada kondisi lingkungan ekstrem.
Kesimpulan
Pengujian Load Test terhadap jembatan gantung bukan sekadar formalitas birokrasi, melainkan investasi mutlak untuk keselamatan publik. Melalui kombinasi uji statis dan dinamis yang akurat, insinyur dapat memastikan bahwa interaksi kompleks antara kabel, pylon, dan gelagar mampu menahan beban lalu lintas yang direncanakan.
Pemahaman mendalam mengenai metode dan pemilihan mitra pengujian yang kredibel akan menentukan usia layan jembatan di masa depan. Pastikan infrastruktur Anda teruji, terukur, dan tersertifikasi dengan standar tertinggi.
