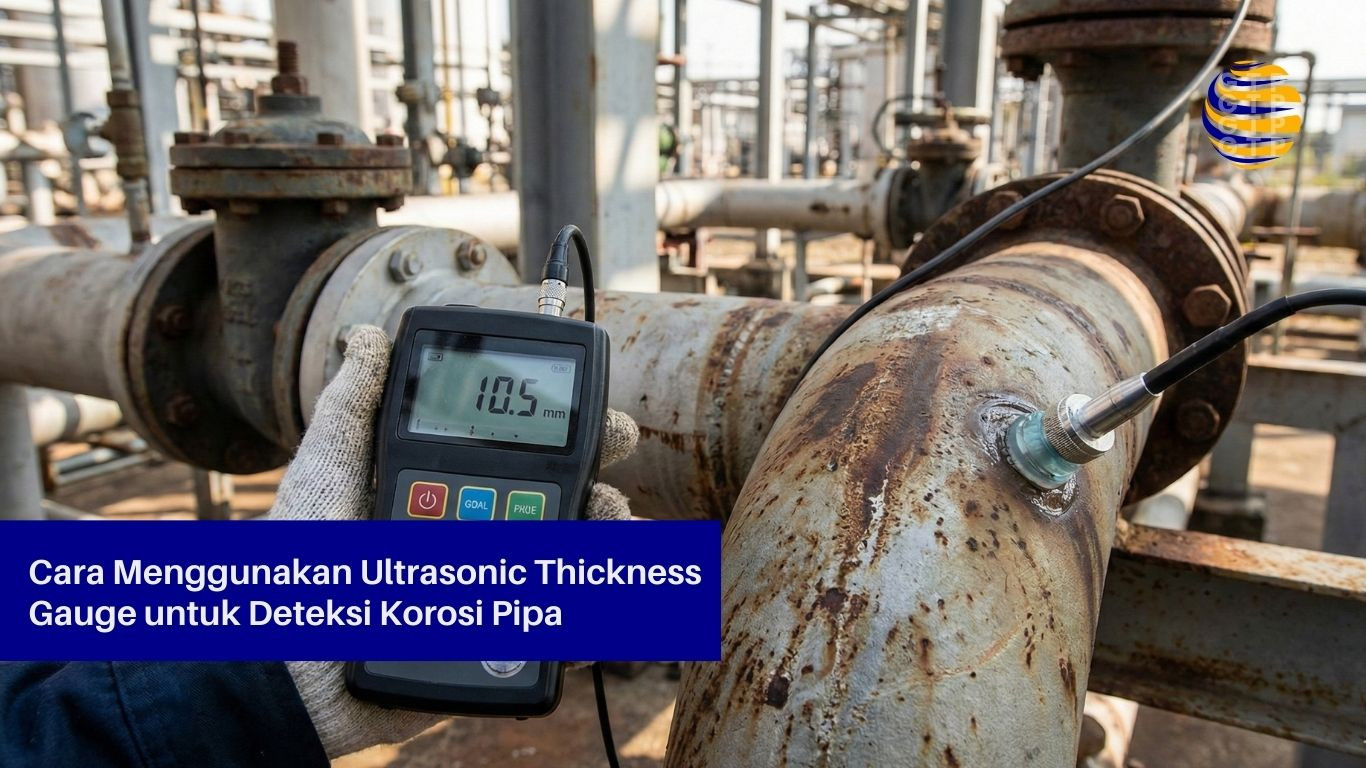

Cara Menggunakan Ultrasonic Thickness Gauge untuk Deteksi Korosi Pipa

Kerusakan pada sistem perpipaan industri sering kali terjadi tanpa tanda-tanda visual yang jelas di permukaan luar. Dinding pipa yang mengalami erosi atau korosi internal dapat menipis secara perlahan, menciptakan risiko kebocoran mendadak yang berbahaya dan merugikan secara finansial.

Metode konvensional seperti memotong pipa untuk memeriksa ketebalan sudah lama ditinggalkan karena tidak efisien. Solusi modern yang menjadi standar industri saat ini adalah penggunaan teknologi ultrasonik, metode pengujian tanpa merusak (Non-Destructive Test/NDT) yang memungkinkan inspeksi cepat dan akurat.

Apa Itu Ultrasonic Thickness Gauge?

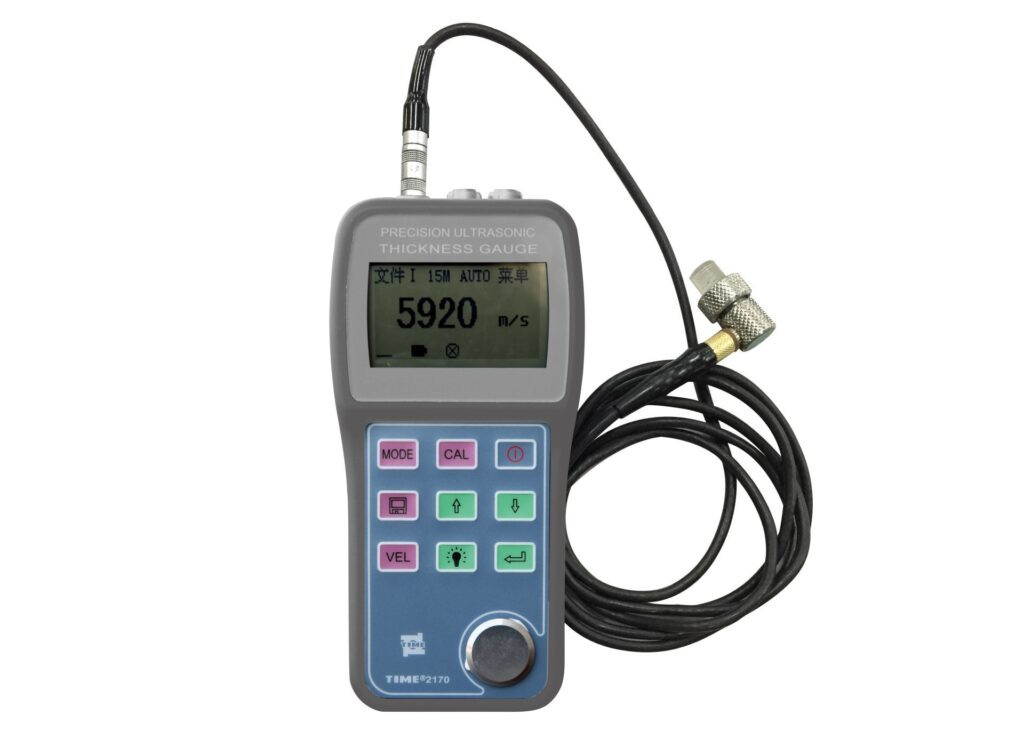

Ultrasonic Thickness Gauge (UTG) adalah alat ukur digital yang menggunakan gelombang suara berfrekuensi tinggi untuk mengukur ketebalan material. Prinsip kerjanya mirip dengan sonar pada kapal selam atau USG di dunia medis.

Alat ini mengirimkan pulsa suara melalui probe (sensor) ke dalam dinding pipa. Gelombang tersebut merambat melalui logam, memantul pada dinding bagian dalam (back wall), dan kembali ke probe. Alat kemudian menghitung waktu tempuh gelombang tersebut untuk menentukan ketebalan material secara presisi. Keunggulan utamanya adalah Anda hanya memerlukan akses ke satu sisi pipa saja untuk melakukan pengukuran.

Mengapa Alat Ini Penting untuk Deteksi Korosi?

Korosi dan erosi menyebabkan penipisan dinding logam. Jika ketebalan pipa berkurang di bawah batas toleransi tekanan, pipa dapat pecah. Penggunaan UTG memungkinkan teknisi untuk:

• Mendeteksi Pitting Corrosion: Menemukan titik-titik korosi kecil yang terlokalisasi.

• Pemetaan Ketebalan: Mengetahui profil penipisan di sepanjang jalur pipa.

• Efisiensi Biaya: Melakukan perawatan preventif sebelum terjadi kerusakan total, menghindari penghentian operasi (shutdown) yang tidak terencana.



Persiapan Sebelum Pengukuran

Sebelum menyalakan alat, ada beberapa langkah krusial yang harus dilakukan untuk memastikan akurasi data:

1. Pembersihan Permukaan: Area pipa yang akan diukur harus bersih dari kotoran, kerak karat lepas, atau lumpur. Gunakan sikat kawat untuk membersihkan permukaan agar probe dapat menempel dengan baik. Namun, jika pipa dicat, pastikan cat tersebut rata dan menempel kuat (kecuali Anda menggunakan alat dengan fitur Through-Coat).

2. Pemilihan Probe (Transduser): Sesuaikan jenis probe dengan kondisi pipa. Gunakan probe standar untuk suhu normal, dan probe khusus suhu tinggi jika Anda mengukur pipa yang sedang beroperasi dengan fluida panas di dalamnya.

3. Kalibrasi Alat: Lakukan kalibrasi menggunakan blok uji (test block) yang biasanya disertakan dalam paket pembelian. Ini memastikan alat membaca kecepatan suara pada material baja dengan tepat.



Langkah-langkah Menggunakan Ultrasonic Thickness Gauge

Berikut adalah prosedur standar untuk melakukan pengukuran ketebalan dinding pipa:

1. Aplikasikan Couplant (Gel Perantara)

Gelombang ultrasonik tidak dapat merambat dengan baik melalui udara. Oleh karena itu, Anda wajib mengoleskan couplant (bisa berupa gel khusus, oli, atau gliserin) pada titik permukaan pipa yang akan diukur. Couplant berfungsi menghilangkan celah udara antara probe dan permukaan pipa.

2. Penempatan Probe

Tekan probe secara tegak lurus ke atas permukaan pipa yang sudah diberi couplant. Pastikan posisi probe stabil dan tidak miring. Tekanan harus cukup kuat untuk menekan couplant menjadi lapisan tipis, tetapi tidak perlu berlebihan.

3. Pengambilan Data (Metode Grid)

Jangan hanya mengukur satu titik. Korosi sering terjadi secara acak. Gunakan metode grid (kisi-kisi):

• Buatlah kotak imajiner atau tandai dengan kapur pada area kritis (misalnya di belokan pipa/elbow).

• Lakukan pengukuran pada setiap titik persimpangan grid tersebut.

• Catat nilai terendah yang muncul di layar. Nilai terendah ini mengindikasikan titik paling tipis atau lokasi korosi terparah.

4. Interpretasi Angka

Layar akan menunjukkan ketebalan dalam milimeter (mm) atau inci. Bandingkan angka ini dengan ketebalan asli pipa (nominal thickness).

• Jika ketebalan asli adalah 10mm dan alat menunjukkan 9.8mm, kondisi masih baik.

• Jika alat menunjukkan 6mm, berarti telah terjadi penipisan signifikan yang memerlukan tindakan lanjut.



FAQ (Pertanyaan Umum)

Berikut adalah jawaban atas pertanyaan yang sering diajukan mengenai penggunaan Ultrasonic Thickness Gauge:

T: Apakah saya harus mengupas cat pipa sebelum mengukur?
J: Tidak selalu. Jika Anda menggunakan alat standar, cat tebal bisa memengaruhi akurasi. Namun, jika Anda menggunakan alat dengan fitur Multi-Echo atau Through-Coat, alat tersebut mampu mengabaikan ketebalan cat dan hanya mengukur ketebalan logamnya saja.

T: Bisakah alat ini digunakan pada pipa plastik atau PVC?
J: Bisa, tetapi Anda harus mengubah pengaturan kecepatan suara (sound velocity) pada alat tersebut. Kecepatan rambat suara pada plastik berbeda dengan pada baja. Pastikan alat Anda mendukung pengaturan material non-logam.

T: Apakah pengukuran bisa dilakukan saat pipa sedang beroperasi?
J: Ya. NDT bersifat tidak mengganggu operasional. Namun, untuk pipa bersuhu tinggi (di atas 50°C), Anda wajib menggunakan probe khusus high-temperature dan couplant khusus agar sensor tidak rusak.

T: Seberapa sering kalibrasi harus dilakukan?
J: Disarankan melakukan kalibrasi setiap kali sebelum memulai sesi pengukuran baru, atau ketika Anda mengganti probe, dan ketika suhu lingkungan berubah drastis.

Rekomendasi Pemilihan Alat untuk Pengguna

Jika Anda sedang mencari Ultrasonic Thickness Gauge untuk keperluan industri atau pemeliharaan fasilitas, pertimbangkan faktor-faktor berikut sebelum membeli:

1. Untuk Pipa Berkarat Kasar: Carilah alat yang memiliki fitur Gain Adjust atau probe dual-element. Probe jenis ini lebih sensitif dalam menangkap sinyal pantulan dari permukaan bagian dalam yang tidak rata akibat korosi (pitting).

2. Untuk Pipa yang Dicat (Tanpa Mengupas Cat): Pilih alat dengan teknologi Echo-to-Echo (E-E). Teknologi ini memungkinkan Anda mengukur ketebalan logam murni tanpa perlu menghitung lapisan cat atau coating di atasnya, sehingga menghemat waktu persiapan.

3. Untuk Pipa Suhu Tinggi: Pastikan spesifikasi alat kompatibel dengan probe suhu tinggi (High-Temp Transducer). Jangan gunakan probe standar karena elemen piezoelektrik di dalamnya bisa rusak terkena panas pipa.

4. Untuk Dokumentasi Laporan: Pilih model yang memiliki fitur Datalogger. Fitur ini memungkinkan Anda menyimpan ribuan titik data di dalam alat dan mentransfernya ke komputer via USB untuk pembuatan laporan inspeksi secara otomatis.



Kesimpulan

Menggunakan Ultrasonic Thickness Gauge adalah langkah proaktif terbaik dalam manajemen integritas aset perpipaan. Dengan memahami cara kerja alat, persiapan permukaan yang benar, dan metode pengambilan data yang tepat, Anda dapat mendeteksi korosi dan penipisan dinding pipa jauh sebelum kebocoran terjadi.

Investasi pada alat ukur yang tepat dan pemahaman prosedur yang benar tidak hanya memperpanjang umur aset, tetapi juga menjamin keselamatan kerja di lingkungan industri Anda.
