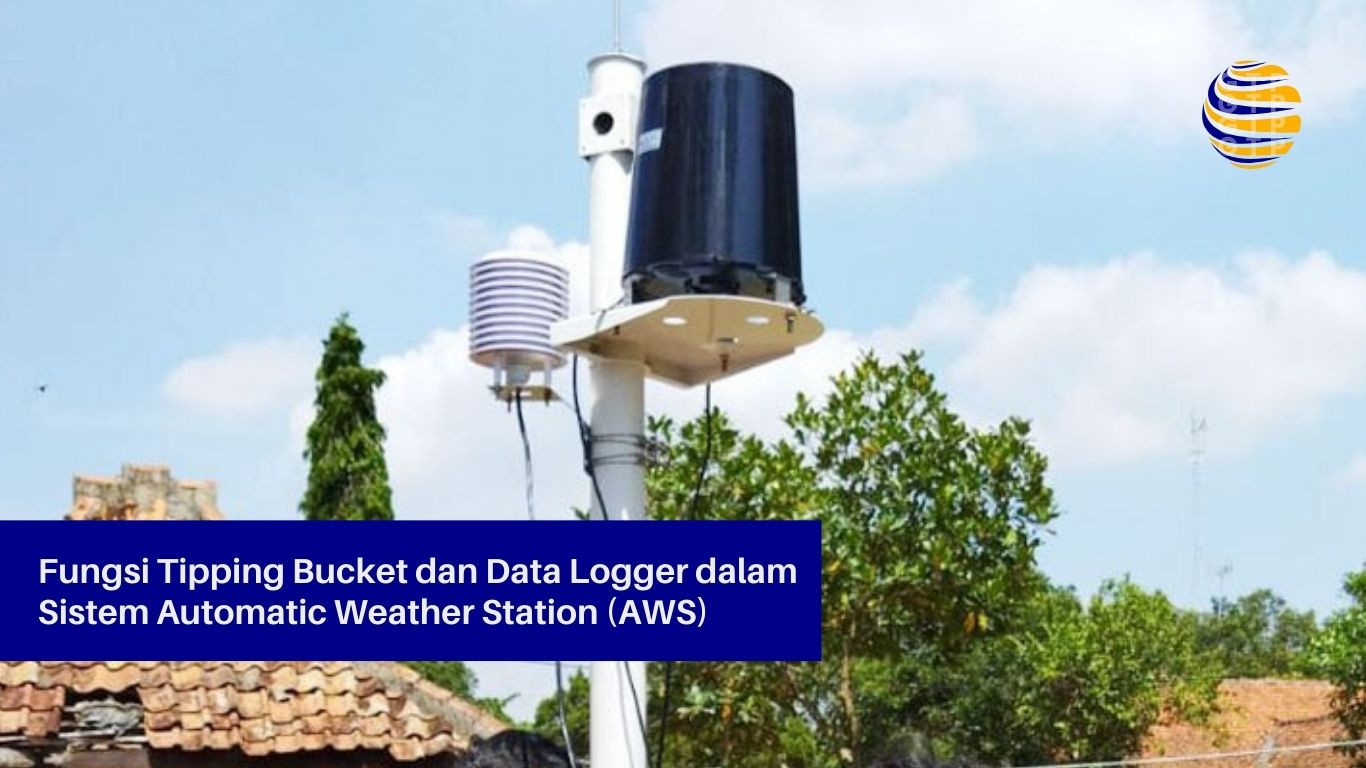

Akurasi data meteorologi kini menjadi aset krusial bagi berbagai sektor industri, mulai dari pertanian presisi, manajemen kebencanaan, hingga teknik sipil. Dalam upaya mendapatkan data cuaca yang real-time dan minim kesalahan manusia, penggunaan Automatic Weather Station (AWS) menjadi standar operasional yang wajib dipenuhi.
Di dalam ekosistem AWS yang kompleks, terdapat dua komponen yang memegang peranan paling sentral dalam pengukuran curah hujan: Tipping Bucket Rain Gauge sebagai sensor penangkap data, dan Data Logger sebagai otak penyimpan serta pengolah informasi tersebut. Artikel ini akan membedah secara mendalam fungsi, cara kerja, dan integrasi kedua alat ini untuk memastikan Anda memahami spesifikasi teknis sebelum melakukan implementasi atau pengadaan.
Mengenal Automatic Weather Station (AWS)
Automatic Weather Station (AWS) adalah stasiun pengamatan cuaca terpadu yang dilengkapi dengan berbagai sensor untuk mengukur parameter atmosfer seperti suhu, kelembaban, tekanan udara, kecepatan angin, dan curah hujan secara otomatis. Keunggulan utama AWS dibandingkan stasiun manual adalah kemampuan akuisisi data yang berkelanjutan tanpa intervensi operator di lapangan, serta kemampuan telemetri untuk mengirimkan data jarak jauh.

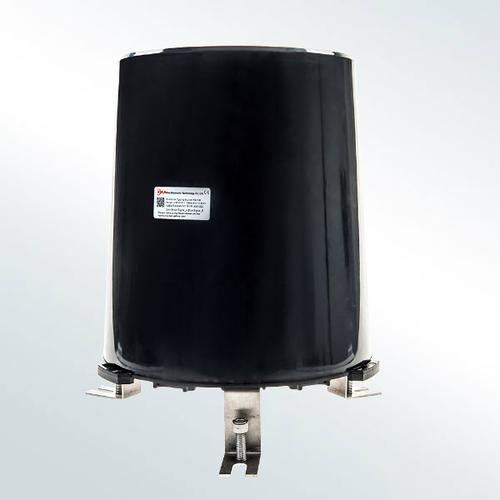

Tipping Bucket Rain Gauge: Sensor Presisi Pengukur Curah Hujan
Tipping Bucket Rain Gauge adalah jenis penakar hujan yang paling umum digunakan dalam sistem AWS modern karena reliabilitas mekanisnya dan kemudahannya dalam dikonversi menjadi sinyal digital.
1. Definisi dan Fungsi Utama
Tipping Bucket adalah sensor curah hujan yang bekerja dengan mekanisme jungkat-jungkit mekanis. Fungsi utamanya adalah mengkonversi volume air hujan yang jatuh menjadi sinyal elektrik (pulsa) yang dapat dihitung. Alat ini tidak sekadar menampung air, melainkan mengukur intensitas (laju curah hujan) dan akumulasi (total curah hujan) dalam periode waktu tertentu.
2. Prinsip Kerja Mekanis
Cara kerja alat ini sangat sistematis:
Pengumpulan: Air hujan masuk melalui corong (funnel) yang memiliki diameter standar (biasanya 200mm atau 8 inci) untuk memastikan tangkapan area yang konsisten.
Penyaringan: Terdapat saringan (filter) untuk mencegah kotoran atau daun masuk ke dalam mekanisme internal.
Mekanisme Jungkit: Air dialirkan ke salah satu dari dua “ember” kecil (bucket) yang seimbang pada sebuah poros. Ember ini dikalibrasi untuk menjungkit (tip) ketika terisi volume air tertentu yang setara dengan curah hujan spesifik, umumnya 0.2 mm atau 0.5 mm.
Pemicu Sinyal: Saat ember menjungkit, air dibuang, dan ember di sisi sebelahnya mulai terisi. Gerakan menjungkit ini memicu saklar magnetik (reed switch), yang mengirimkan satu sinyal pulsa elektrik ke data logger.
3. Keunggulan Tipping Bucket
Resolusi Tinggi: Mampu mengukur curah hujan ringan hingga lebat dengan resolusi standar (0.1 mm hingga 0.5 mm).
Data Digital: Output berupa pulsa sangat mudah diintegrasikan dengan sistem digital.
Perawatan Minim: Desain mekanis yang sederhana membuat alat ini tahan lama dengan perawatan berkala minimal (pembersihan corong).
Data Logger: Otak Perekam dan Pengendali Sistem
Jika Tipping Bucket adalah indera perasa, maka Data Logger adalah otak yang mengingat dan mengolah informasi tersebut. Tanpa Data Logger, sinyal yang dikirimkan oleh sensor hanyalah impuls listrik tanpa makna.
(Gambar Hanya Ilustrasi)
1. Definisi dan Fungsi Utama
Data Logger adalah perangkat elektronik yang berfungsi merekam data dari sensor secara terus-menerus dalam interval waktu tertentu. Dalam konteks AWS, fungsi data logger meliputi:
Akuisisi Sinyal: Menerima sinyal pulsa dari Tipping Bucket dan sinyal analog/digital dari sensor lain.
Penyimpanan Data: Menyimpan data mentah ke dalam memori internal.
Pemrosesan: Mengkonversi jumlah pulsa menjadi satuan meteorologi yang dapat dibaca (misalnya: 10 pulsa = 2 mm curah hujan).
Penanda Waktu (Timestamping): Memberikan label waktu yang presisi pada setiap data yang masuk.
2. Fitur Vital pada Data Logger Modern
Kanal (Channels): Jumlah port input yang tersedia untuk menghubungkan berbagai sensor.
Konektivitas Telemetri: Kemampuan mengirim data via GSM, 4G, Wi-Fi, atau Satelit ke server pusat atau cloud.
Efisiensi Daya: Dirancang untuk bekerja dengan konsumsi daya sangat rendah, biasanya ditenagai oleh baterai yang didukung panel surya.
Ketahanan Lingkungan: Dilindungi oleh enclosure dengan standar IP (Ingress Protection) tinggi (misal IP65 atau IP67) agar tahan debu dan air.
Integrasi Pengaplikasian Tipping Bucket dan Data Logger
Integrasi kedua alat ini menciptakan alur kerja otomatisasi cuaca:
Hujan turun dan masuk ke corong Tipping Bucket.
Mekanisme menjungkit menghasilkan sinyal listrik (pulsa).
Data Logger mendeteksi pulsa tersebut dan mencatatnya dalam memori dengan stempel waktu yang akurat.
Data Logger menghitung total curah hujan per jam atau per hari berdasarkan kalibrasi sensor.
Melalui modul komunikasi, Data Logger mengirimkan laporan data tersebut ke komputer pengguna atau aplikasi pemantauan cuaca.
Frequently Asked Questions (FAQ)
Berikut adalah jawaban atas pertanyaan umum seputar teknis Tipping Bucket dan Data Logger.
Q: Seberapa sering Tipping Bucket perlu dikalibrasi?
A: Kalibrasi disarankan dilakukan minimal satu kali dalam setahun atau setelah terjadi cuaca ekstrem. Kalibrasi memastikan volume air yang memicu jungkitan tetap akurat (misal tepat pada 0.2 mm).
Q: Apakah Data Logger AWS memerlukan listrik PLN?
A: Umumnya tidak. Sebagian besar Data Logger AWS didesain untuk lokasi terpencil dan menggunakan baterai siklus dalam (deep cycle battery) yang diisi ulang oleh panel surya.
Q: Apa yang terjadi jika corong Tipping Bucket tersumbat?
A: Jika corong tersumbat kotoran, air tidak akan masuk ke bucket, sehingga tidak ada sinyal yang dikirim ke data logger. Ini akan menyebabkan data curah hujan tercatat “0” meskipun sedang hujan deras. Oleh karena itu, pembersihan rutin sangat penting.
Q: Bisakah satu Data Logger digunakan untuk banyak sensor selain hujan?
A: Bisa. Anda harus memilih Data Logger “Multi-Channel”. Pastikan jumlah dan jenis kanal input (analog, digital, pulse, SDI-12) sesuai dengan jumlah sensor yang ingin dipasang (angin, suhu, radiasi matahari, dll).
Rekomendasi Pengadaan Perangkat
Bagi Anda yang sedang merencanakan instalasi AWS atau penggantian komponen, berikut adalah panduan spesifikasi yang direkomendasikan berdasarkan kebutuhan durabilitas dan akurasi:
Untuk Tipping Bucket Rain Gauge:
Material: Pilih material Stainless Steel atau Anodized Aluminum untuk ketahanan korosi jangka panjang, atau plastik ABS berkualitas tinggi dengan pelindung UV untuk anggaran yang lebih efisien.
Resolusi: Gunakan resolusi 0.2 mm untuk standar penelitian dan meteorologi (sesuai standar WMO – World Meteorological Organization). Resolusi 0.5 mm cukup untuk peringatan dini banjir sederhana.
Fitur Tambahan: Pastikan memiliki filter saringan ganda dan bubble level (waterpass) terintegrasi untuk memudahkan instalasi agar tegak lurus.
Untuk Data Logger:
Protokol Komunikasi: Prioritaskan logger yang mendukung protokol SDI-12 atau Modbus RTU karena kompatibilitasnya yang luas dengan sensor profesional.
Telemetri: Pilih logger yang memiliki slot kartu SIM (4G/LTE) internal atau dukungan LoRaWAN jika lokasi tidak memiliki sinyal seluler yang kuat.
Memori: Pastikan memiliki fitur non-volatile memory atau backup kartu SD, sehingga data tidak hilang saat daya baterai habis total.
Proteksi: Wajib memiliki enclosure minimal standar IP66 atau IP67 untuk perlindungan total dari hujan dan kelembaban tinggi.
Kesimpulan
Fungsi Tipping Bucket dan Data Logger dalam sistem Automatic Weather Station (AWS) adalah satu kesatuan yang tidak terpisahkan. Tipping Bucket menjamin konversi fisik air hujan menjadi data digital yang presisi, sementara Data Logger memastikan data tersebut tersimpan, terolah, dan terkirim dengan aman.
Memahami spesifikasi teknis kedua alat ini mulai dari resolusi bucket hingga protokol komunikasi logger—adalah kunci untuk membangun sistem pemantauan cuaca yang handal, awet, dan menghasilkan data yang valid untuk pengambilan keputusan strategis.
