Implementasi Dissolved Oxygen Meter untuk Olah Air Limbah

Pengolahan air limbah (Wastewater Treatment Plant/WWTP) adalah proses vital untuk melindungi lingkungan dan kesehatan masyarakat. Keberhasilan proses ini sangat bergantung pada satu parameter kritis yang sering diabaikan oleh orang awam: Dissolved Oxygen (DO) atau oksigen terlarut.

Tanpa pemantauan DO yang akurat, sebuah fasilitas WWTP dapat dengan mudah gagal memenuhi standar baku mutu, membuang-buang energi dalam jumlah besar, dan bahkan menyebabkan masalah bau yang serius. Di sinilah peran Dissolved Oxygen Meter (DO meter) menjadi sangat penting.



Apa Itu Dissolved Oxygen (DO)?

Secara sederhana, Dissolved Oxygen adalah jumlah oksigen (O₂) dalam bentuk gas yang larut dalam air. Oksigen ini masuk ke air melalui difusi dari atmosfer di permukaan dan sebagai produk sampingan dari fotosintesis (pada badan air alami).

Dalam konteks pengolahan air limbah, DO bukanlah sekadar parameter kimia; ia adalah sumber kehidupan bagi mikroorganisme yang kita pekerjakan untuk membersihkan air.





Peran Kunci DO dalam Pengolahan Air Limbah (Proses Aerobik)

Sebagian besar WWTP modern mengandalkan proses biologis yang disebut Activated Sludge (Lumpur Aktif). Proses ini pada dasarnya adalah “peternakan” mikroorganisme (terutama bakteri aerobik) dalam skala besar.

Bakteri-bakteri ini “memakan” polutan organik (limbah manusia, sisa makanan, dll.) dan mengubahnya menjadi biomassa yang stabil, air, dan CO₂.

Sama seperti manusia, bakteri aerobik ini membutuhkan oksigen untuk bernapas. Di sinilah letak pentingnya DO:

1. Jika DO Terlalu Rendah (Kondisi Anoksik/Anaerobik):
   • Bakteri aerobik yang efisien akan mati atau tidak aktif.
   • Proses penguraian limbah organik berhenti atau melambat drastis.
   • Bakteri anaerobik (yang tidak butuh oksigen) akan mengambil alih, menghasilkan gas berbau busuk seperti Hidrogen Sulfida (H₂S) dan amonia.
   • Efisiensi penghilangan Biological Oxygen Demand (BOD) dan Chemical Oxygen Demand (COD) akan anjlok.
2. Jika DO Terlalu Tinggi (Kondisi Boros Energi):
   • Proses penguraian memang berjalan baik, tetapi ada konsekuensi besar: biaya operasional.
   • Oksigen dipasok ke tangki aerasi menggunakan blower (peniup udara) atau aerator mekanis. Peralatan ini adalah konsumen energi terbesar di seluruh fasilitas WWTP, seringkali memakan 50-60% dari total tagihan listrik.
   • Menjaga DO pada level 5 mg/L padahal bakteri hanya butuh 2 mg/L adalah pemborosan energi yang sia-sia.

Kesimpulan: Tujuannya adalah menjaga “Sweet Spot” DO. Cukup tinggi agar bakteri tetap sehat dan bekerja efisien, namun cukup rendah agar biaya energi tetap terkontrol.





Implementasi Dissolved Oxygen Meter di WWTP

Untuk mencapai “Sweet Spot” tersebut, pemantauan konstan mutlak diperlukan. Di sinilah DO meter diimplementasikan secara strategis di seluruh proses.

1. Lokasi Pemasangan Kritis

Sensor DO meter (probe) biasanya dipasang secara in-situ (langsung di dalam air) di beberapa titik kunci:

• Tangki Aerasi (Aeration Tank): Ini adalah lokasi implementasi paling penting. Sensor dipasang langsung di dalam tangki lumpur aktif untuk memonitor ketersediaan oksigen bagi bakteri. Seringkali, beberapa sensor dipasang di titik berbeda untuk memastikan oksigen terdistribusi merata.
• Saluran Efluen (Effluent Channel): Sensor dipasang di titik akhir (outlet) sebelum air dibuang ke lingkungan. Ini berfungsi sebagai pos pemeriksaan akhir untuk memastikan air yang keluar telah memenuhi baku mutu lingkungan (misalnya, Peraturan Menteri LHK).
• Zona Anoksik (Jika Ada): Pada sistem yang lebih kompleks (seperti BNR – Biological Nutrient Removal), ada zona anoksik (DO sangat rendah) untuk menghilangkan nitrat. Sensor DO digunakan di sini untuk memastikan kadar oksigen tetap mendekati nol.



2. Sistem Kontrol Loop Tertutup (Closed-Loop Control)

Implementasi paling efektif adalah mengintegrasikan DO meter ke dalam sistem otomasi pabrik (PLC atau SCADA). Prosesnya bekerja seperti ini:

1. Monitoring: Sensor DO meter secara real-time (terus-menerus) mengukur kadar DO di tangki aerasi.
2. Transmisi Data: Sensor mengirimkan sinyal (misalnya, sinyal 4-20mA atau Modbus) ke PLC (Programmable Logic Controller).
3. Analisis: PLC membandingkan nilai DO aktual dengan setpoint yang diinginkan (misalnya, target 2.0 mg/L).
4. Aksi (Kontrol):
   • Jika DO turun di bawah setpoint (misal 1.8 mg/L), PLC secara otomatis memerintahkan blower untuk bekerja lebih keras atau menambah kecepatannya (via VFD – Variable Frequency Drive).
   • Jika DO naik di atas setpoint (misal 2.2 mg/L), PLC akan memperlambat putaran blower untuk menghemat energi.

Sistem loop tertutup inilah yang memberikan efisiensi energi dan stabilitas proses yang maksimal.



Jenis Teknologi Sensor DO Meter

Untuk aplikasi berat seperti air limbah, tidak semua DO meter diciptakan sama. Ada dua teknologi utama yang bersaing di pasar:

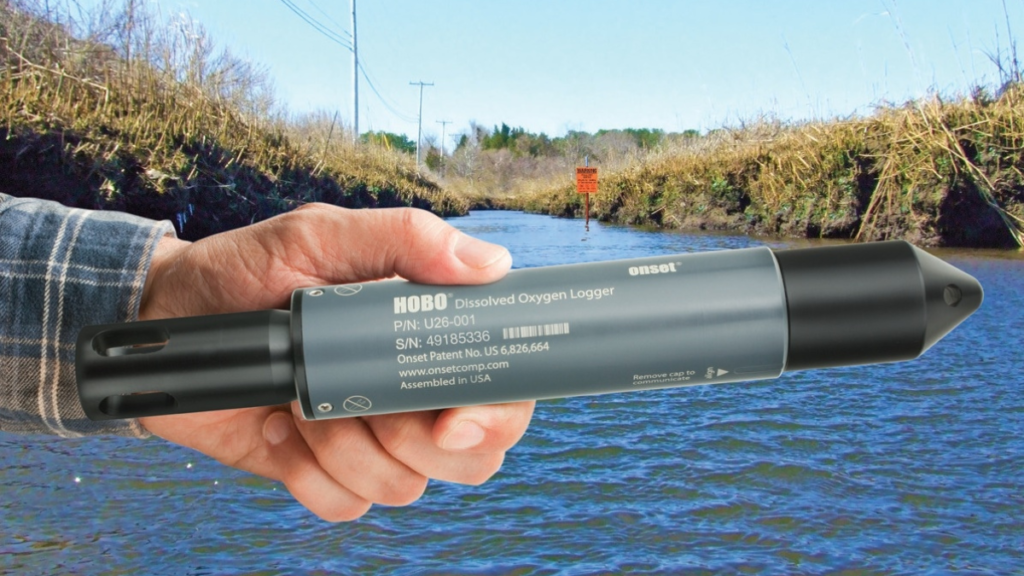

1. Sensor Optik (Luminescent Dissolved Oxygen – LDO)

Ini adalah teknologi yang lebih modern dan semakin menjadi standar industri untuk air limbah.

• Cara Kerja: Sensor memiliki lapisan material yang sensitif terhadap oksigen. Sebuah LED memancarkan cahaya biru ke lapisan ini, menyebabkannya berpendar (luminescence). Molekul oksigen yang menabrak lapisan ini akan mengurangi intensitas dan durasi pendaran. Sensor mengukur pendaran ini dan menghitung kadar DO.
• Kelebihan:
  • Perawatan Sangat Minim: Tidak ada membran yang perlu diganti, tidak ada larutan elektrolit yang perlu diisi ulang.
  • Sangat Stabil & Akurat: Tidak mengalami drift (pergeseran pembacaan) separah sensor lama.
  • Tidak Butuh Aliran: Bisa mengukur secara akurat di air yang tenang.
• Kekurangan: Biaya awal (investasi) biasanya lebih tinggi.



2. Sensor Elektrokimia (Membrane)

Ini adalah teknologi yang lebih tua, terbagi lagi menjadi Galvanic dan Polarographic.

• Cara Kerja: Sensor ini menggunakan dua elektroda (anoda dan katoda) yang terendam dalam larutan elektrolit dan dipisahkan dari air oleh membran semi-permeabel. Oksigen melewati membran dan bereaksi secara kimia di katoda, menciptakan arus listrik kecil yang proporsional dengan kadar DO.
• Kelebihan: Biaya awal umumnya lebih murah.
• Kekurangan:
  • Perawatan Tinggi: Membran mudah kotor, sobek, dan perlu diganti secara rutin. Elektrolit juga perlu diisi ulang.
  • Perlu Kalibrasi Rutin: Pembacaan cenderung drift seiring waktu.
  • Butuh Aliran Air: Membutuhkan aliran air konstan melewati membran untuk mendapatkan pembacaan yang akurat.

Untuk aplikasi WWTP yang kotor dan menantang, sensor DO optik (LDO) hampir selalu menjadi pilihan yang lebih unggul karena keandalannya dan total biaya kepemilikan (Total Cost of Ownership) yang lebih rendah dalam jangka panjang.

FAQ – Pertanyaan Umum Seputar DO Meter di Air Limbah

Q: Berapa kadar DO yang ideal di tangki aerasi?
A: Bervariasi tergantung desain pabrik dan beban limbah, tetapi target umumnya dijaga antara 1.5 mg/L hingga 2.5 mg/L. Di bawah 1.0 mg/L biasanya sudah dianggap kritis.

Q: Seberapa sering DO meter perlu dikalibrasi?
A: Tergantung teknologi. Sensor elektrokimia mungkin perlu diperiksa atau dikalibrasi setiap minggu atau beberapa minggu sekali. Sensor optik (LDO) jauh lebih stabil; sensor cap (tutup sensor optik) biasanya hanya perlu diganti setiap 1-2 tahun sekali dan kalibrasi hanya dilakukan saat penggantian.

Q: Bagaimana cara membersihkan sensor DO di air limbah yang kotor?
A: Sensor di WWTP sering dilengkapi dengan sistem pembersihan otomatis (auto-cleaning). Sistem yang umum adalah semprotan udara terkompresi (air-jet cleaning) yang secara berkala (misal, setiap beberapa jam) meniupkan udara bertekanan tinggi di sekitar membran/sensor untuk melepaskan biofouling (lumpur/lumut) yang menempel.

Q: Apa beda DO meter portabel dan in-line?
A:
– DO Meter Portabel (Handheld): Digunakan oleh operator untuk spot check atau verifikasi. Operator membawanya berkeliling dan mencelupkan probe secara manual di berbagai titik.

– DO Meter In-line (Tetap): Dipasang permanen di dalam tangki (seperti dibahas di atas) dan terhubung ke sistem kontrol 24/7. Ini adalah inti dari sistem otomasi.



Rekomendasi: Memilih DO Meter yang Tepat untuk Kebutuhan Anda

Jika Anda sedang mencari Dissolved Oxygen Meter untuk aplikasi pengolahan air limbah, jangan hanya fokus pada harga awal. Pertimbangkan faktor-faktor krusial berikut untuk memastikan investasi Anda tepat guna:

1. Pilih Teknologi Sensor Optik (LDO): Untuk air limbah, keandalan dan minimnya perawatan adalah raja. Biaya investasi awal sensor optik yang sedikit lebih mahal akan cepat tertutup oleh penghematan biaya perawatan (tidak perlu ganti membran/elektrolit) dan waktu henti (downtime) yang lebih sedikit.
2. Cari yang Memiliki Fitur Auto-Cleaning: Pastikan sensor kompatibel atau sudah dilengkapi dengan sistem pembersihan otomatis (misalnya, air-jet cleaner). Tanpa ini, operator Anda harus membersihkan sensor secara manual setiap hari, yang sangat tidak efisien dan rentan terhadap kesalahan manusia.
3. Perhatikan Material Bodi dan Kabel: Sensor akan terendam 24/7 di lingkungan yang agresif. Pilih bodi sensor yang terbuat dari material tahan korosi seperti Stainless Steel 316L, Titanium, atau plastik rekayasa (engineering plastic) yang kuat. Pastikan kabel memiliki rating IP68 dan tahan rendam.
4. Periksa Opsi Konektivitas: Apakah Anda hanya butuh tampilan di tempat, atau perlu integrasi ke sistem SCADA/PLC? Pastikan transmitter (layar) atau sensor memiliki output sinyal yang Anda butuhkan, seperti 4-20mA (standar industri analog) atau Modbus/Profibus (standar digital).
5. Pilih Supplier dengan Dukungan Purna Jual: Sensor analitik adalah instrumen presisi. Pastikan Anda membeli dari pemasok tepercaya yang menyediakan layanan kalibrasi, suku cadang (seperti sensor cap untuk LDO), dan dukungan teknis jika terjadi masalah.
