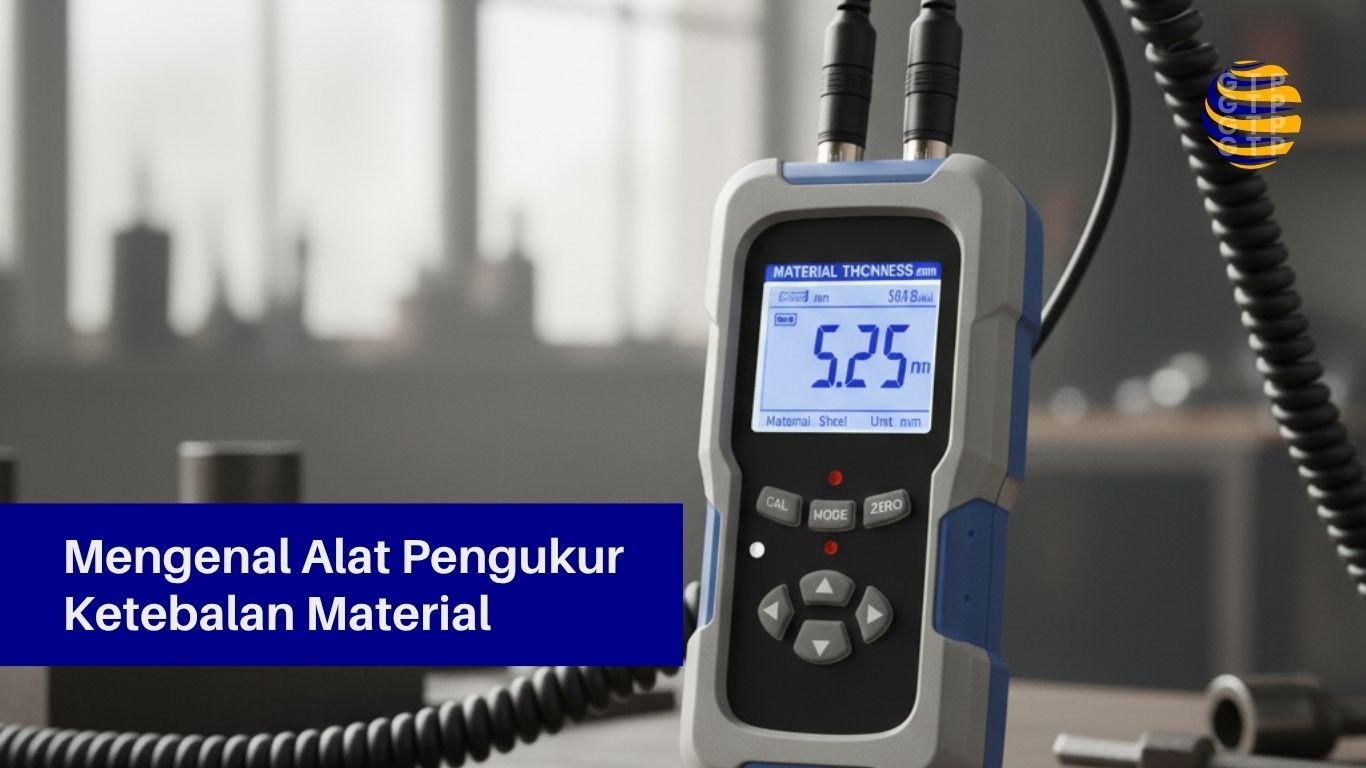

Dalam dunia industri, manufaktur, dan inspeksi, presisi adalah kunci. Mengetahui ketebalan pasti dari suatu material atau lapisan bukan hanya soal kualitas, tetapi juga soal keamanan dan kepatuhan terhadap standar. Di sinilah alat pengukur ketebalan material (thickness gauge) berperan. Alat ini mungkin terlihat sederhana, namun teknologi di baliknya sangat penting untuk berbagai sektor, mulai dari otomotif hingga perminyakan.
Apa Itu Alat Pengukur Ketebalan Material?
Secara sederhana, alat pengukur ketebalan material adalah instrumen yang dirancang untuk mengukur ketebalan suatu benda. Namun, keunggulan utamanya, terutama pada model digital modern, adalah kemampuannya untuk melakukan pengukuran Non-Destructive Testing (NDT).
Artinya, Anda dapat mengetahui ketebalan dinding pipa, tangki, atau lambung kapal tanpa perlu memotong, mengebor, atau merusak material tersebut.
Alat ini sangat penting untuk:
- Quality Control (QC): Memastikan produk (seperti lembaran logam atau komponen plastik) diproduksi sesuai spesifikasi yang tepat.
- Predictive Maintenance: Memantau penipisan material akibat korosi atau erosi pada infrastruktur kritis (pipa, tangki, boiler).
- Inspeksi Pelapisan: Memverifikasi ketebalan cat, galvanisasi, atau lapisan pelindung lainnya untuk memastikan daya tahan dan kepatuhan.
Jenis Utama Alat Pengukur Ketebalan dan Prinsip Kerjanya
Penting untuk dipahami bahwa “alat pengukur ketebalan” adalah istilah luas. Alat yang digunakan untuk mengukur ketebalan cat mobil sangat berbeda dengan alat untuk mengukur ketebalan dinding pipa.
Berikut adalah dua jenis utama yang paling umum digunakan di industri:

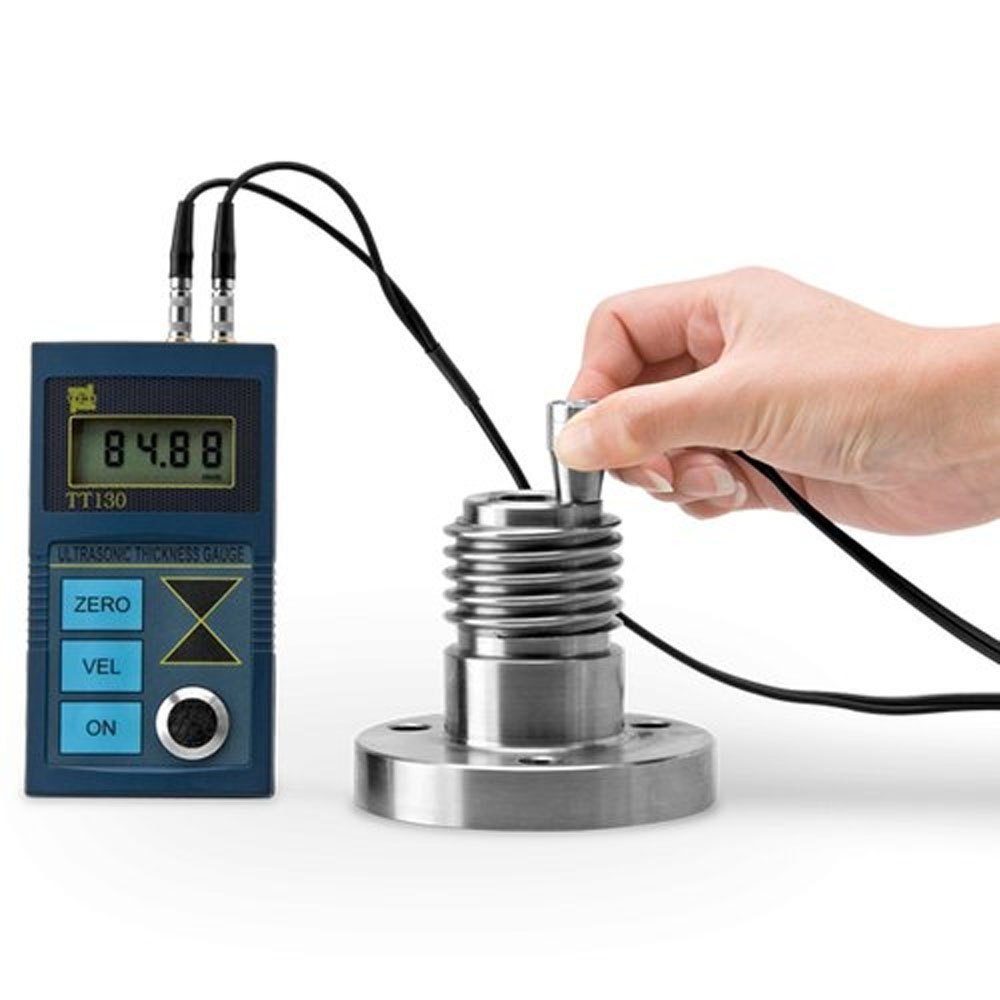

1. Ultrasonic Thickness Gauge (Pengukur Ketebalan Ultrasonik)
Ultrasonic Thickness Gauge dirancang untuk mengukur ketebalan material itu sendiri, seperti baja, aluminium, plastik, kaca, atau keramik.
- Prinsip Kerja (Pulse-Echo): Alat ini bekerja dengan mengirimkan gelombang suara ultrasonik (frekuensi sangat tinggi) melalui material menggunakan sebuah probe (transduser). Gelombang ini akan merambat hingga mencapai dinding seberang (batas material) dan kemudian memantul kembali ke probe.
- Perhitungan: Alat mengukur waktu tempuh gelombang suara (pergi dan kembali). Dengan mengetahui kecepatan suara pada material tersebut (yang dapat diatur pada alat), ia dapat menghitung ketebalan secara akurat.
- Aplikasi Umum: Mengukur ketebalan dinding pipa, tangki penyimpanan, lambung kapal, boiler, dan bejana tekan untuk mendeteksi penipisan akibat korosi atau erosi.
- Kelebihan: Sangat akurat dan hanya memerlukan akses ke satu sisi material.
2. Coating Thickness Gauge (Pengukur Ketebalan Lapisan/Cat)
Coating Thickness Gauge tidak mengukur ketebalan material dasarnya (substrat), melainkan hanya mengukur ketebalan lapisan yang ada di atasnya (misalnya cat, pernis, galvanis, anodizing).
Alat ini sering digunakan dalam inspeksi otomotif (untuk mengecek cat) dan proteksi korosi (memastikan lapisan pelindung cukup tebal). Prinsip kerjanya terbagi dua berdasarkan jenis substrat:
- Magnetic Induction (Induksi Magnetik):
- Untuk Substrat Ferrous (Fe): Digunakan untuk mengukur lapisan non-magnetik (cat, plastik, seng) di atas material magnetik seperti baja atau besi.
- Cara kerja: Probe menghasilkan medan magnet. Ketebalan lapisan cat akan memengaruhi kekuatan medan magnet yang kembali, yang kemudian dikonversi menjadi ukuran ketebalan.
- Eddy Current (Arus Eddy):
- Untuk Substrat Non-Ferrous (NFe): Digunakan untuk mengukur lapisan non-konduktif (cat, anodizing, porselen) di atas material non-magnetik namun konduktif seperti aluminium, tembaga, atau kuningan.
- Cara kerja: Probe menghasilkan medan magnet bolak-balik yang menginduksi arus eddy pada substrat. Ketebalan lapisan akan memengaruhi arus ini, yang diukur oleh alat.
Banyak alat modern (sering disebut combo gauge) sudah dilengkapi kedua sensor (Fe dan NFe) dan dapat mendeteksi jenis substrat secara otomatis.
Aplikasi di Berbagai Industri
| Industri | Jenis Alat yang Digunakan | Contoh Aplikasi |
| Minyak & Gas | Ultrasonic Thickness Gauge | Inspeksi korosi pada pipa transmisi, tangki penyimpanan, dan bejana tekan. |
| Otomotif | Coating Thickness Gauge | Pengecekan kualitas cat di pabrik, inspeksi mobil bekas (mendeteksi bekas tabrakan/pengecatan ulang). |
| Maritim/Perkapalan | Ultrasonic Thickness Gauge | Survei kelas pada lambung kapal untuk memastikan integritas struktural dan mengukur penipisan baja. |
| Manufaktur | Ultrasonic & Coating Gauge | QC ketebalan lembaran logam, kontrol proses pelapisan (galvanisasi, powder coating). |
| Aerospace | Ultrasonic Thickness Gauge | Inspeksi komposit dan komponen kritis pesawat untuk menjamin keamanan struktural. |
FAQ (Frequently Asked Questions)
Q: Apa perbedaan utama antara Ultrasonic dan Coating Thickness Gauge?
A: Sederhananya:
- Ultrasonic mengukur “tembok” (material utama). Contoh: Mengukur tebal dinding pipa baja.
- Coating mengukur “cat” di atas tembok (lapisan). Contoh: Mengukur tebal cat di atas pipa baja tersebut.Keduanya tidak dapat saling menggantikan.
Q: Apakah alat ini merusak permukaan yang diukur?
A: Tidak. Baik Ultrasonic maupun Coating Thickness Gauge termasuk dalam metode Non-Destructive Testing (NDT). Keduanya tidak merusak, menggores, atau mengubah material yang sedang diuji, menjadikannya ideal untuk inspeksi barang jadi atau infrastruktur yang sedang beroperasi.
Q: Seberapa penting kalibrasi pada alat ini?
A: Sangat penting. Kalibrasi memastikan akurasi pengukuran.
- Pada Ultrasonic Gauge, kalibrasi sering dilakukan menggunakan calibration block (balok standar) dengan ketebalan yang sudah diketahui.
- Pada Coating Gauge, kalibrasi (atau zeroing) dilakukan pada substrat kosong (tanpa cat) dan menggunakan shim (lembaran film) dengan ketebalan presisi.
Rekomendasi Untuk Membeli Alat yang Tepat
Bagi Anda yang sedang mencari alat pengukur ketebalan, kebingungan terbesar adalah memilih jenis yang tepat. Gunakan panduan sederhana ini untuk menentukan kebutuhan Anda:
1. Jika Anda perlu mengukur ketebalan material (logam, plastik, kaca) untuk cek korosi atau integritas:
- Yang Anda butuhkan: Ultrasonic Thickness Gauge.
- Perhatikan:
- Rentang Pengukuran: Pastikan sesuai dengan kebutuhan Anda (misal 1.0mm – 200mm).
- Fitur “Thru-Paint”: Beberapa model canggih dapat mengukur ketebalan material tanpa menghitung lapisan cat di atasnya (mengabaikan cat). Ini sangat berguna untuk inspeksi pipa yang sudah dicat.
- Resolusi: Tingkat akurasi yang dibutuhkan (misal 0.1mm atau 0.01mm).
2. Jika Anda perlu mengukur ketebalan cat, lapisan galvanis, atau powder coating:
- Yang Anda butuhkan: Coating Thickness Gauge.
- Perhatikan:
- Jenis Substrat: Apakah Anda hanya mengukur di atas baja (butuh Fe), hanya di atas aluminium (butuh NFe), atau keduanya? Pilihan paling aman adalah membeli alat Combo (Fe/NFe) yang dapat bekerja di kedua permukaan.
- Bentuk Probe: Apakah Anda mengukur permukaan datar atau melengkung (seperti pipa kecil)? Pilih probe yang sesuai.
- Rentang Pengukuran: Biasanya diukur dalam mikron (µm) atau mils.
Kesimpulan
Alat pengukur ketebalan material, baik itu ultrasonik maupun coating gauge, adalah instrumen vital dalam lanskap industri modern. Mereka adalah garda terdepan dalam penjaminan mutu (QC) dan pemeliharaan prediktif.
Menggunakan alat yang salah tidak hanya memberikan data yang tidak akurat, tetapi juga dapat menimbulkan risiko keamanan (jika korosi tidak terdeteksi) atau kerugian finansial (jika kualitas lapisan tidak sesuai standar). Memahami perbedaan fundamental antara mengukur material dan mengukur lapisan adalah langkah pertama untuk memastikan presisi dalam setiap inspeksi.
