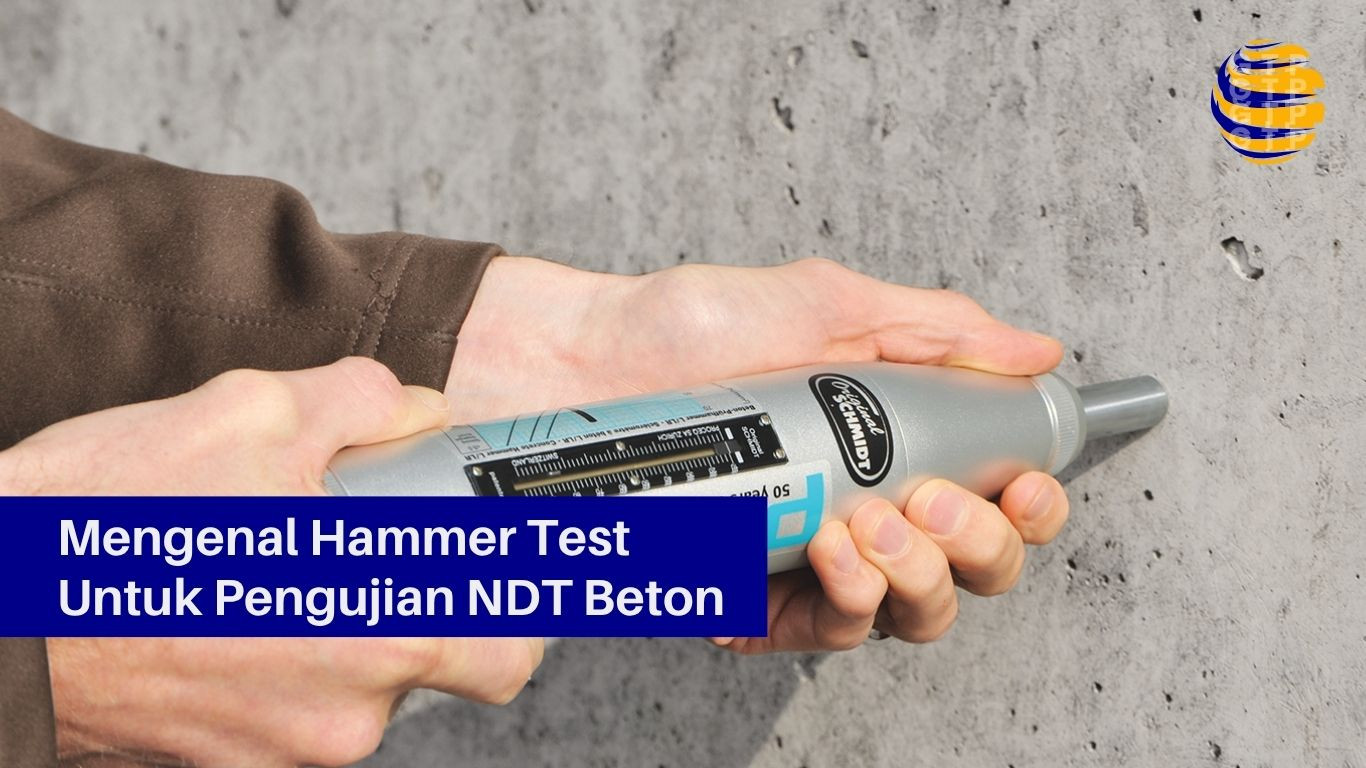

Mengenal Hammer Test Untuk Pengujian NDT Beton

Dalam industri konstruksi dan audit struktur, memastikan kualitas beton adalah langkah krusial yang tidak boleh dilewatkan. Salah satu metode yang paling populer, cepat, dan ekonomis untuk mengevaluasi kekuatan tekan beton adalah melalui Hammer Test. Dikenal juga sebagai Schmidt Hammer atau Rebound Hammer, alat ini menjadi standar global dalam pengujian non-destruktif (Non-Destructive Test – NDT).

Apa Itu Hammer Test?

Hammer Test adalah metode pengujian kekuatan beton yang bertujuan untuk memperkirakan nilai kuat tekan beton berdasarkan nilai pantulan (rebound) yang dihasilkan oleh alat. Dinamakan Hammer Test karena alat ini bekerja dengan cara memberikan beban tumbukan pada permukaan beton menggunakan pegas yang ada di dalam perangkat.

Alat ini pertama kali dikembangkan oleh seorang insinyur asal Swiss bernama Ernst Schmidt pada akhir 1940-an. Sejak saat itu, metode ini telah mengalami berbagai inovasi teknologi, namun prinsip dasarnya tetap sama: mengukur kekerasan permukaan beton sebagai indikator kekuatan internalnya.

Prinsip Kerja Hammer Test

Prinsip kerja Hammer Test didasarkan pada hukum mekanika mengenai pantulan energi elastis. Di dalam alat terdapat sebuah massa pemberat yang dikendalikan oleh pegas. Ketika ujung plunger alat ditekan ke permukaan beton, pegas akan meregang hingga mencapai titik tertentu di mana massa pemberat dilepaskan secara tiba-tiba.

Massa tersebut kemudian menumbuk plunger yang menempel pada beton. Energi dari tumbukan tersebut sebagian akan diserap oleh beton dan sebagian lagi akan dipantulkan kembali. Nilai pantulan ini (disebut sebagai Rebound Value atau angka R) dibaca pada skala yang tertera di badan alat.

Semakin keras permukaan beton, semakin sedikit energi yang diserap dan semakin tinggi nilai pantulannya. Sebaliknya, beton yang keropos atau memiliki kuat tekan rendah akan menyerap lebih banyak energi, sehingga menghasilkan nilai pantulan yang rendah.

Mengapa Hammer Test Sangat Penting?

Pengujian beton secara tradisional sering kali melibatkan pengambilan sampel inti (Core Drill). Meskipun akurat, metode ini bersifat destruktif atau merusak struktur yang ada. Hammer Test hadir sebagai solusi pelengkap dengan beberapa keunggulan utama:

1. Non-Destruktif: Tidak merusak integritas struktur bangunan.
2. Efisiensi Waktu: Memberikan hasil secara instan di lapangan tanpa harus menunggu hasil laboratorium.
3. Ekonomis: Biaya pengujian jauh lebih murah dibandingkan uji tekan laboratorium atau Core Drill.
4. Portabilitas: Alat mudah dibawa ke lokasi yang sulit dijangkau, seperti ketinggian gedung atau area terpencil.
5. Pemetaan Kualitas: Memungkinkan teknisi untuk melakukan pengujian di banyak titik sekaligus guna mengetahui keseragaman kualitas beton pada seluruh area bangunan.

Jenis-Jenis Hammer Test

Tidak semua beton memiliki karakteristik yang sama, oleh karena itu terdapat beberapa tipe alat Hammer Test yang disesuaikan dengan kebutuhan spesifik:

1. Hammer Test Tipe N (Normal)

Ini adalah tipe yang paling umum digunakan dalam konstruksi gedung, jembatan, dan bendungan. Energi tumbukannya sebesar 2,207 Nm, ideal untuk beton dengan ketebalan 100 mm atau lebih.

2. Hammer Test Tipe L (Low Energy)

Memiliki energi tumbukan yang lebih rendah (0,735 Nm). Tipe ini digunakan untuk menguji struktur beton yang tipis (antara 50 mm hingga 100 mm) atau produk beton yang sensitif terhadap benturan keras, seperti pipa beton atau batu bata.

3. Hammer Test Tipe P (Pendulum)

Digunakan khusus untuk pengujian beton dengan kuat tekan yang sangat rendah atau beton ringan (lightweight concrete).

Prosedur Standar Pelaksanaan Hammer Test (SOP)

Untuk mendapatkan hasil yang akurat dan dapat dipertanggungjawabkan, pengujian harus mengikuti standar operasional, seperti yang tertuang dalam ASTM C805 atau SNI 2492:2014.

1. Persiapan Permukaan

Langkah pertama dan paling penting adalah memastikan permukaan beton rata, bersih, dan kering. Permukaan yang kasar, berdebu, atau terlapisi cat akan memberikan hasil yang menyesatkan. Teknisi biasanya menggunakan batu asah (karborundum) untuk meratakan permukaan hingga halus.

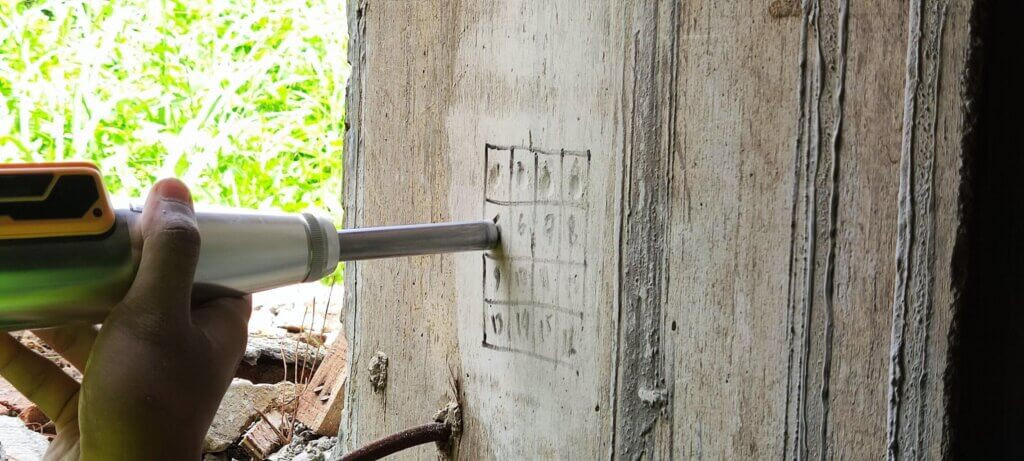

2. Pembuatan Grid Pengujian

Area pengujian biasanya dibagi menjadi grid berukuran minimal 100×100 mm atau 150×150 mm. Pada satu area pengujian (satu titik grid), biasanya dilakukan 10 hingga 12 kali penembakan untuk mendapatkan rata-rata yang representatif.

3. Eksekusi Penembakan

Alat dipegang secara tegak lurus (90 derajat) terhadap permukaan beton. Tekan alat secara perlahan hingga massa internal terlepas dan menumbuk plunger. Kunci posisi plunger dan catat angka yang muncul pada skala.

4. Pengolahan Data

Dari 10-12 nilai pantulan yang didapat, nilai yang terlalu ekstrem (biasanya yang menyimpang lebih dari 6-7 unit dari rata-rata) harus dibuang, kemudian sisa nilainya dirata-rata kembali. Nilai rata-rata inilah yang digunakan untuk menentukan kuat tekan melalui kurva kalibrasi.

Faktor yang Mempengaruhi Akurasi Hammer Test

Meskipun terlihat sederhana, Hammer Test sangat sensitif terhadap kondisi eksternal. Jika faktor-faktor ini tidak diperhatikan, hasil pengujian bisa menjadi tidak valid.

• Karbonasi Beton: Beton yang sudah tua seringkali mengalami karbonasi di permukaannya. Karbonasi membuat lapisan permukaan menjadi sangat keras, yang menghasilkan nilai pantulan tinggi meski bagian dalam beton mungkin lemah.
• Kadar Air (Kelembapan): Beton yang basah atau jenuh air cenderung memberikan nilai pantulan yang lebih rendah (sekitar 20% lebih rendah) dibandingkan beton kering.
• Tipe Agregat: Penggunaan agregat yang sangat keras atau sangat lunak pada campuran beton akan mempengaruhi nilai lenting plunger.
• Usia Beton: Hammer Test paling efektif dilakukan pada beton yang sudah mencapai umur kematangan (biasanya di atas 14-28 hari).
• Posisi Alat (Sudut Penembakan): Penembakan secara horizontal, vertikal ke atas (langit-langit), atau vertikal ke bawah (lantai) akan menghasilkan nilai yang berbeda karena pengaruh gravitasi pada massa pemberat. Teknisi harus menggunakan faktor koreksi sudut yang disediakan oleh produsen alat.

Interpretasi Hasil: Membaca Kuat Tekan Beton

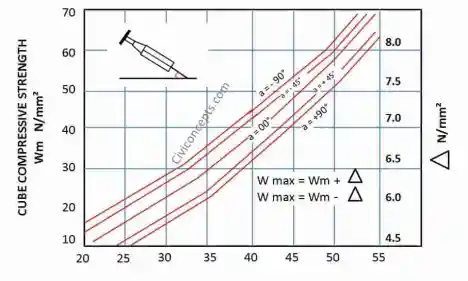

Hasil dari Hammer Test bukanlah nilai kuat tekan mutlak dalam satuan MPa atau Kg/cm², melainkan “estimasi”. Pada setiap alat Schmidt Hammer, terdapat grafik atau tabel konversi yang ditempelkan di sisinya.

Cara membacanya adalah dengan menarik garis dari nilai R (sumbu horizontal) menuju kurva sesuai arah penembakan, lalu melihat angka kuat tekan pada sumbu vertikal.

Namun, sangat disarankan untuk melakukan kalibrasi alat menggunakan uji tekan silinder atau kubus di laboratorium untuk mendapatkan “kurva korelasi” yang spesifik untuk proyek tersebut. Hal ini akan meningkatkan akurasi estimasi kekuatan beton hingga tingkat yang jauh lebih tinggi.

Kelebihan dan Kekurangan Hammer Test

Sebagai panduan komprehensif, penting untuk memahami batasan dari alat ini:

Kelebihan:

• Sangat cepat; satu kolom bangunan bisa diuji hanya dalam hitungan menit.
• Alat tahan lama dan mudah dirawat.
• Dapat mendeteksi area beton yang keropos (honeycomb) secara cepat.
• Biaya operasional rendah karena tidak ada bahan habis pakai.

Kekurangan:

• Hanya mengukur kekerasan permukaan (kedalaman sekitar 25-30 mm saja).
• Sangat dipengaruhi oleh kehadiran agregat besar tepat di bawah titik tekan.
• Memerlukan keahlian teknisi untuk memastikan posisi alat benar-benar tegak lurus.
• Tidak bisa menggantikan uji tekan laboratorium untuk keperluan legalitas kekuatan struktur utama tanpa kalibrasi yang ketat.

Kalibrasi dan Perawatan Alat

Alat Hammer Test harus dikalibrasi secara rutin menggunakan Calibration Anvil (landasan kalibrasi besi baja yang sangat keras). Sebelum digunakan di proyek besar, alat harus dipastikan memberikan nilai standar pada landasan tersebut (biasanya nilai R harus berada di kisaran 80 ± 2).

Perawatan rutin meliputi pembersihan plunger dari debu beton dan pengecekan pegas internal. Alat yang jarang dirawat cenderung memberikan nilai yang tidak konsisten karena adanya gesekan internal yang berlebihan.

Kesimpulan

Hammer Test adalah alat vital dalam dunia konstruksi yang menawarkan kecepatan dan kemudahan dalam memantau kualitas beton. Meskipun memiliki keterbatasan karena hanya menguji bagian permukaan, namun dengan prosedur yang benar, koreksi faktor lingkungan yang tepat, serta kalibrasi rutin, Hammer Test memberikan data yang sangat berharga bagi insinyur untuk mengambil keputusan cepat terkait keamanan struktur.
