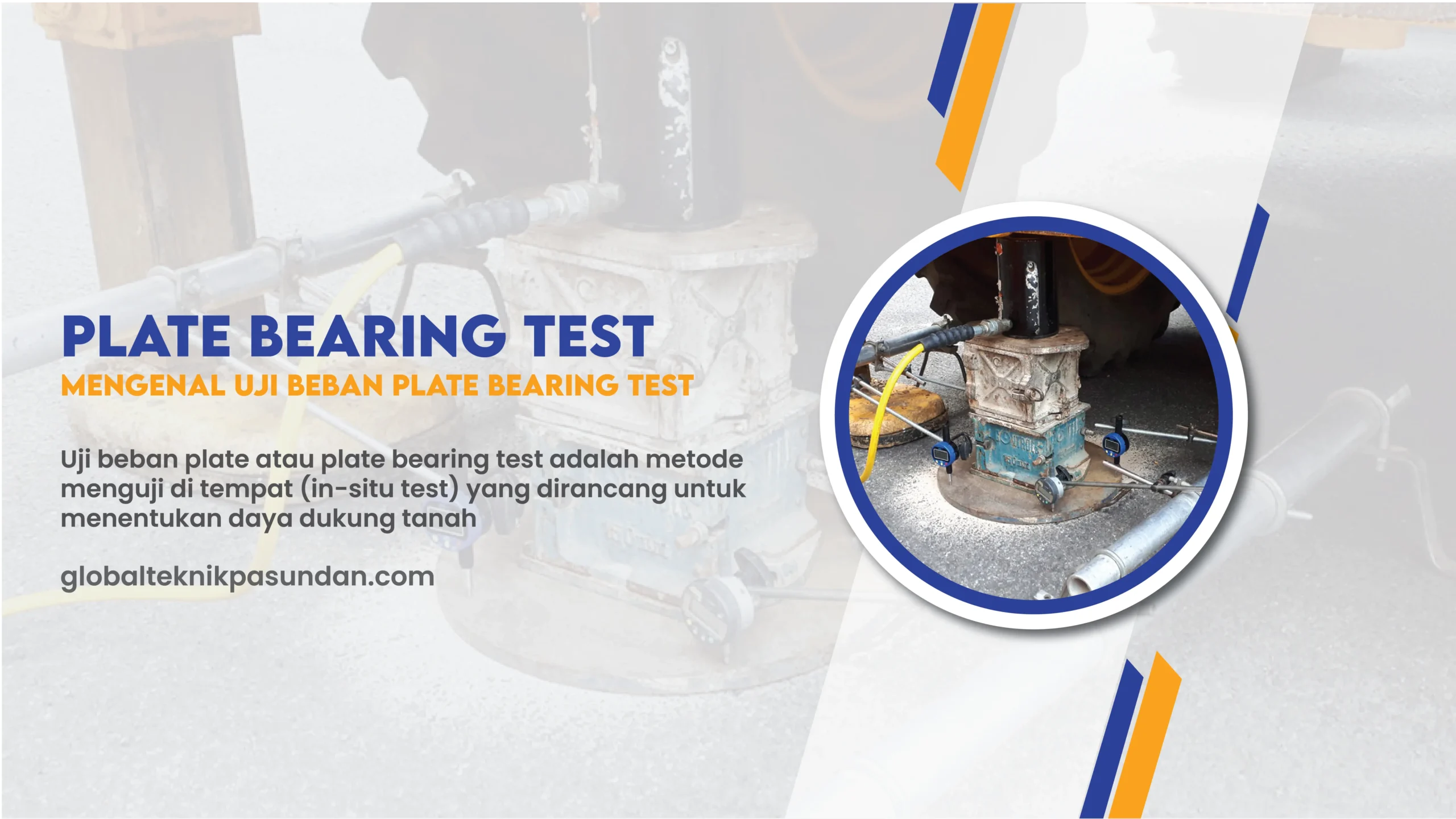

Mengenal Uji Beban Plate Bearing Test - Global Teknik Pasundan

Pembangunan infrastruktur yang kokoh dan aman adalah cerminan kemajuan disuatu willayah. Di balik megahnya gedung pencakar langit atau lancarnya jalan tol, terdapat fondasi yang kuat, dan kekuatan fondasi ini sangat bergantung pada karakteristik tanah di bawahnya.

Untuk memastikan fondasi mampu menopang beban struktur di atasnya, berbagai metode pengujian tanah dilakukan. Salah satu metode yang krusial dan banyak digunakan adalah Uji Beban Plate Bearing Test atau dikenal juga dengan Plate Loading Test.

Mengapa Plate Bearing Test Itu Sangat Penting?

Uji beban plate atau plate bearing test adalah metode pengujian di tempat (in-situ test) yang dirancang untuk menentukan daya dukung tanah dan perkiraan penurunan fondasi. Pengujian ini sangat penting dalam proyek konstruksi, terutama untuk struktur yang akan menerima beban besar seperti bangunan tinggi, jembatan, landasan pacu, atau jalan raya.

Tanpa pemahaman yang akurat tentang kapasitas daya dukung tanah, risiko kegagalan struktural, penurunan yang tidak seragam, atau bahkan ambruknya bangunan bisa meningkat secara signifikan. Dalam konteks teknik sipil dan geoteknik, uji ini menjadi parameter vital untuk:

Menentukan Daya Dukung Ultimit Tanah: Kemampuan maksimum tanah untuk menahan beban sebelum mengalami kegagalan geser.
Memperkirakan Penurunan (Settlement): Seberapa jauh fondasi akan amblas akibat beban yang diterapkan. Ini penting untuk menjaga integritas struktural dan fungsionalitas bangunan.
Mengevaluasi Kepadatan dan Kekakuan Tanah: Memberikan gambaran tentang respons tanah terhadap beban yang diterapkan, yang berhubungan dengan modulus elastisitas dan modulus reaksi subgrade tanah.

Prinsip Dasar dan Metodologi Uji Beban Plate Bearing Test

Prinsip dasar dari plate bearing test adalah menerapkan beban secara bertahap pada area kecil permukaan tanah menggunakan plat baja kaku, kemudian mengukur penurunan yang terjadi. Data yang diperoleh dari pengujian ini memungkinkan insinyur geoteknik untuk menganalisis perilaku tanah di bawah kondisi pembebanan.

Peralatan Utama

Pelaksanaan plate bearing test memerlukan beberapa komponen kunci:

Plat Beban (Loading Plate): Biasanya plat baja kaku berbentuk lingkaran dengan diameter bervariasi (umumnya 30 cm, 45 cm, 60 cm, atau 75 cm). Plat ini diletakkan langsung di permukaan tanah yang akan diuji.
Sistem Pembebanan: Dapat berupa dongkrak hidrolik yang ditekan ke balok reaksi atau beban mati (seperti tumpukan karung pasir, beton, atau kendaraan berat) yang berfungsi sebagai penahan beban. Sistem ini harus mampu memberikan beban yang stabil dan merata.
Alat Ukur Penurunan (Dial Gauges): Beberapa dial gauge dipasang secara simetris di sekitar plat beban untuk mengukur penurunan vertikal plat dengan akurasi tinggi (biasanya hingga 0.01 mm).
Balok Referensi (Reference Beam): Struktur kaku yang tidak terpengaruh oleh penurunan tanah dan menjadi tumpuan untuk dial gauge. Balok ini harus stabil dan terpisah dari area pembebanan.
Pompa Hidrolik dan Manometer: Untuk mengontrol dan membaca tekanan yang diberikan pada dongkrak hidrolik, yang kemudian dikonversi menjadi beban yang diterapkan pada plat.

Prosedur Pengujian

Prosedur pengujian plate bearing test mengikuti standar tertentu, seperti ASTM D1194 atau SNI 8460:2017 (untuk pekerjaan jalan). Secara umum, langkah-langkahnya meliputi:

Persiapan Lokasi: Area pengujian diratakan dan dibersihkan dari material yang tidak diinginkan. Permukaan tanah harus rata dan padat.
Penempatan Plat: Plat beban diletakkan di tengah area pengujian dengan kontak penuh ke tanah.
Pemasangan Sistem Pembebanan: Sistem dongkrak dan balok reaksi diposisikan di atas plat.
Pemasangan Dial Gauges: Dial gauge dipasang pada balok referensi dengan ujungnya menyentuh plat beban. Pembacaan awal dicatat.
Pemberian Beban Bertahap: Beban diterapkan secara bertahap pada plat. Setiap tahapan beban dipertahankan hingga penurunan yang terjadi stabil (biasanya sekitar 15-30 menit atau hingga laju penurunan kurang dari 0.02 mm/menit).
Pencatatan Data: Pada setiap tahapan beban, pembacaan dial gauge dan nilai beban dicatat. Proses ini terus dilakukan hingga tercapai penurunan yang signifikan atau beban maksimum yang telah ditentukan.
Pelepasan Beban: Setelah beban maksimum tercapai, beban dapat dilepas secara bertahap, dan pemulihan penurunan juga dapat dicatat.

Interpretasi Data dan Hasil Pengujian

Data yang dikumpulkan dari plate bearing test biasanya direpresentasikan dalam bentuk grafik hubungan antara tekanan (beban per satuan luas) dan penurunan. Dari grafik ini, insinyur dapat menentukan:

Modulus Reaksi Subgrade (k): Juga dikenal sebagai koefisien reaksi tanah, dihitung dari rasio tekanan terhadap penurunan pada titik tertentu (biasanya pada penurunan 1.25 mm atau 0.05 inci). Satuan modulus ini adalah gaya per volume (misalnya, kg/cm³ atau kN/m³). Nilai k sangat penting dalam desain perkerasan jalan dan fondasi rakit (mat foundation).
Daya Dukung Ultimit (q_ult): Tekanan maksimum yang dapat ditahan tanah sebelum mengalami keruntuhan. Ini sering diidentifikasi sebagai titik di mana kurva tekanan-penurunan menunjukkan perubahan kemiringan yang drastis.
Daya Dukung Izin (q_izin): Daya dukung ultimit dibagi dengan faktor keamanan yang sesuai, untuk memastikan bahwa fondasi akan aman di bawah beban rencana.

Penting untuk dicatat bahwa hasil dari plate bearing test bersifat lokal, artinya hanya mencerminkan karakteristik tanah di area pengujian. Oleh karena itu, beberapa pengujian di berbagai titik mungkin diperlukan untuk mendapatkan gambaran yang lebih komprehensif tentang kondisi tanah di seluruh lokasi proyek.

Kelebihan dan Keterbatasan Plate Bearing Test

Seperti metode pengujian lainnya, plate bearing test memiliki kelebihan dan keterbatasan:

Kelebihan:

Representatif: Menguji perilaku tanah langsung di lokasi dan kondisi asli.
Akurat untuk Fondasi Dangkal: Sangat relevan untuk desain fondasi dangkal dan perkerasan.
Langsung Mengukur Penurunan: Memberikan data langsung tentang hubungan tekanan-penurunan.
Menghasilkan Modulus Reaksi Subgrade: Parameter penting untuk desain perkerasan.

Keterbatasan:

Skala Pengujian: Hanya menguji volume tanah yang relatif kecil di bawah plat. Kedalaman pengaruh pengujian hanya sekitar 1.5 hingga 2 kali diameter plat. Ini berarti hasil mungkin tidak sepenuhnya mencerminkan lapisan tanah yang lebih dalam yang mungkin memengaruhi fondasi yang lebih dalam.
Biaya dan Waktu: Membutuhkan peralatan berat dan waktu yang cukup lama untuk setiap pengujian.
Pengaruh Air Tanah: Keberadaan muka air tanah dapat memengaruhi hasil, dan kondisi drainase harus diperhitungkan.
Tidak Ideal untuk Tanah Kohesif: Interpretasi data pada tanah lempung atau lanau kohesif dapat lebih kompleks karena efek konsolidasi.

Kesimpulan

Uji beban plate bearing test adalah instrumen yang tak ternilai dalam bidang geoteknik dan konstruksi. Dengan menyediakan data akurat mengenai daya dukung tanah dan karakteristik deformasi, pengujian ini memungkinkan insinyur untuk merancang fondasi yang aman, efisien, dan ekonomis.

Meskipun memiliki beberapa keterbatasan, pemahaman yang mendalam tentang metodologi dan interpretasi hasilnya sangat penting untuk memastikan stabilitas dan keberlanjutan setiap proyek konstruksi.
