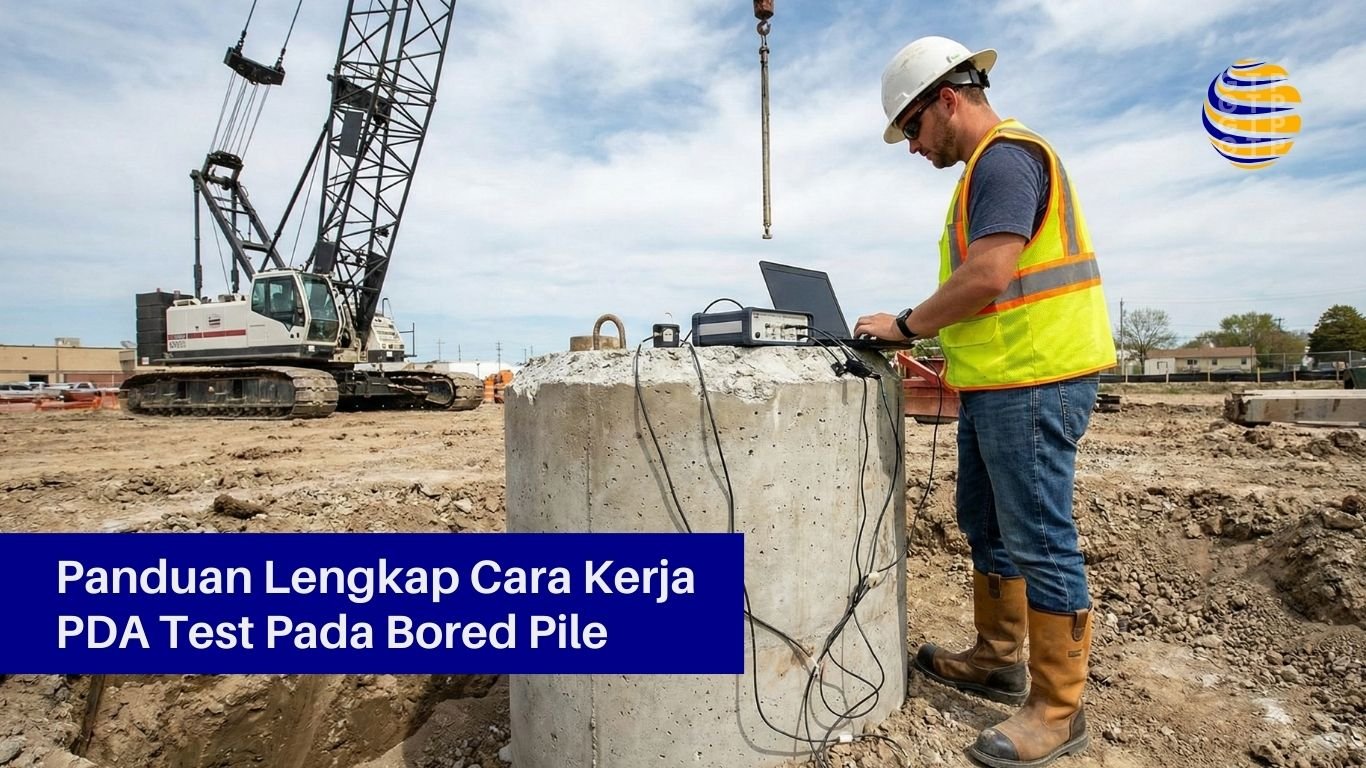

Panduan Lengkap Cara Kerja PDA Test Pada Bored Pile

Dalam dunia konstruksi pondasi dalam, memastikan integritas dan daya dukung tiang adalah kewajiban mutlak. Salah satu metode pengujian yang paling efisien dan akurat adalah Pile Driving Analyzer (PDA) Test. Meskipun sering diasosiasikan dengan tiang pancang (driven pile), PDA Test juga merupakan standar kritis dalam pengujian tiang bor (bored pile) melalui metode High Strain Dynamic Testing.

Apa Itu PDA Test?

PDA Test adalah metode pengujian dinamis yang mengacu pada standar internasional ASTM D4945 (Standard Test Method for High-Strain Dynamic Testing of Deep Foundations). Pengujian ini menggunakan prinsip perambatan gelombang (wave equation analysis) untuk mengevaluasi dua parameter utama:

1. Daya Dukung Aksial Tiang (Bearing Capacity): Kemampuan tiang menahan beban struktur.

2. Integritas Tiang (Pile Integrity): Kondisi fisik tiang di bawah tanah, mendeteksi adanya retakan, penyempitan (necking), atau pembesaran (bulging).

Pada bored pile, PDA Test sering menjadi alternatif atau pelengkap yang lebih ekonomis dan cepat dibandingkan Static Load Test (SLT).

Prinsip Dasar PDA Test

Cara kerja PDA Test didasarkan pada pengukuran respons tiang terhadap tumbukan beban impak. Ketika sebuah beban (hammer) dijatuhkan ke kepala tiang, tumbukan tersebut menghasilkan gelombang tekan (compressive stress wave) yang merambat ke bawah sepanjang poros tiang.

Data yang direkam oleh instrumen dianalisis menggunakan Metode CASE atau simulasi CAPWAP (Case Pile Wave Analysis Program). Sensor akan mengukur dua variabel utama secara real-time:

• Gaya (F): Diukur melalui regangan material (strain).

• Kecepatan (v): Diukur melalui percepatan partikel (acceleration).

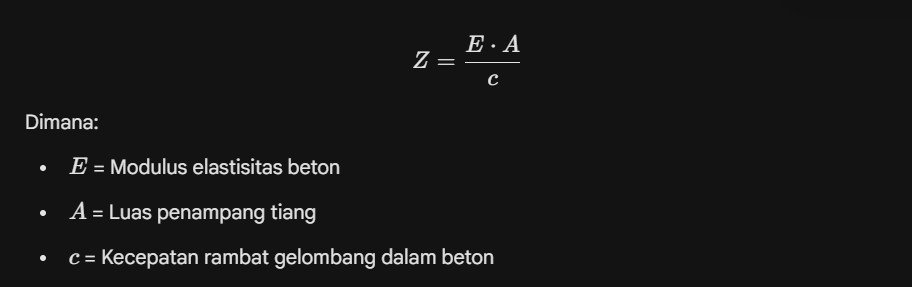

Hubungan impedansi tiang (Z) dinyatakan dalam persamaan:

Tahapan Cara Kerja PDA Test Pada Bored Pile

Berbeda dengan tiang pancang yang bisa diuji saat pemancangan, bored pile memerlukan persiapan khusus karena sifatnya yang dicor di tempat (cast-in-situ). Berikut adalah langkah kerja komprehensifnya:

1. Persiapan Tiang (Pre-Test)

Karena bored pile terbuat dari beton bertulang, pengujian tidak bisa dilakukan segera setelah pengecoran.

• Umur Beton: Beton harus mencapai kekuatan yang cukup, biasanya menunggu minimal 21 hingga 28 hari setelah pengecoran untuk menghindari kerusakan pada kepala tiang saat ditumbuk.

• Persiapan Kepala Tiang: Kepala tiang harus diratakan (levelling) dan dibersihkan hingga mencapai beton keras. Seringkali, capping atau pelapisan dengan mortar khusus diperlukan untuk memastikan distribusi beban yang merata dan mencegah sensor terlepas.

• Pengeboran Sensor: Lubang dibor pada sisi tiang (biasanya 1,5 hingga 2 kali diameter tiang dari atas) untuk memasang baut dynabolt sebagai dudukan sensor.

2. Pemasangan Instrumen (Instrumentation)

Dua pasang sensor dipasang pada sisi tiang yang berlawanan (diametral) untuk meminimalkan efek lentur (bending) saat tumbukan.

• Strain Transducer: Berfungsi mengukur regangan material yang dikonversi menjadi Gaya (F).

• Accelerometer: Berfungsi mengukur percepatan gerakan partikel yang kemudian diintegrasikan terhadap waktu untuk mendapatkan Kecepatan (v).

Kedua sensor ini dihubungkan ke unit utama PDA (data logger/komputer lapangan) menggunakan kabel transmisi data berkecepatan tinggi atau modul nirkabel.

3. Penyiapan Sistem Penumbuk (Drop Hammer System)

Karena bored pile tidak memiliki hammer pemancang bawaan, kontraktor harus menyediakan sistem penumbuk eksternal.

• Berat Hammer: Biasanya disyaratkan sebesar 1% hingga 2% dari target beban uji (daya dukung yang diharapkan).

• Mekanisme: Menggunakan crane untuk mengangkat beban dan mekanisme free fall (jatuh bebas) atau sistem pemicu khusus agar beban jatuh tegak lurus menimpa bantalan (cushion) di atas kepala tiang.

4. Pelaksanaan Pengujian (The Impact)

1. Hammer dijatuhkan dari ketinggian variatif (dimulai dari rendah ke tinggi) untuk memberikan energi impak pada tiang.

2. Saat tumbukan terjadi, sensor merekam gelombang tegangan yang merambat turun dan dipantulkan kembali oleh ujung tiang (toe) atau perubahan impedansi (kerusakan) di sepanjang batang.

3. Sinyal analog dikonversi menjadi digital dan ditampilkan dalam bentuk grafik gelombang pada layar monitor PDA.

5. Analisis Data (Post-Process)

Insinyur geoteknik akan menganalisis kurva Gaya (F) dan kecepatan dikali impedansi (Z . v).

• Jika kurva F dan Z . v berhimpit sebelum waktu 2L/c (waktu tempuh gelombang bolak-balik), maka tiang dianggap utuh.

• Jika terjadi pemisahan garis grafik sebelum waktunya, ini mengindikasikan adanya anomali (kerusakan integritas).



FAQ: Pertanyaan Umum Seputar PDA Test Bored Pile

Berikut adalah jawaban atas pertanyaan yang sering diajukan oleh kontraktor dan pemilik proyek:

Q: Berapa jumlah tiang bored pile yang harus diuji PDA?

A: Mengacu pada standar umum (seperti SNI atau ASTM), jumlah sampel biasanya berkisar antara 1% hingga 5% dari total jumlah titik tiang dalam satu proyek, atau minimal 1 titik jika jumlah tiang sedikit. Namun, ini bergantung pada spesifikasi teknis konsultan perencana.

Q: Apa bedanya PDA Test dengan PIT (Pile Integrity Test)?

A: PIT (Low Strain) hanya menggunakan palu kecil (hand-held hammer) dan hanya bisa mendeteksi integritas (keutuhan) tiang saja. PDA (High Strain) menggunakan beban berat dan dapat menghasilkan output berupa nilai daya dukung (tonase) serta integritas secara bersamaan.

Q: Apakah PDA Test merusak tiang bored pile?

A: Tidak, selama prosedur diikuti dengan benar. Pengujian ini disebut Non-Destructive Testing (NDT) pada struktur utama, meskipun memberikan beban kejut tinggi. Bantalan (cushion) kayu atau plywood digunakan di atas kepala tiang untuk mencegah kerusakan beton akibat kontak langsung besi dengan beton.

Q: Kapan hasil laporan PDA Test bisa keluar?

A: Estimasi awal daya dukung bisa diketahui segera di lapangan (real-time). Namun, laporan resmi yang komprehensif biasanya memerlukan waktu 2-3 hari kerja setelah analisis CAPWAP selesai dilakukan di kantor.



Rekomendasi Produk dan Layanan

Bagi Anda yang bergerak di bidang pengujian geoteknik atau sedang mencari kelengkapan untuk proyek bored pile, berikut adalah spesifikasi yang disarankan untuk memastikan akurasi data:

1. Sensor Berkualitas Tinggi

Pastikan penyedia jasa atau peralatan Anda menggunakan sensor Piezoelectric Accelerometer dan Strain Transducer yang memiliki sertifikat kalibrasi aktif. Akurasi sensor adalah kunci validitas data $F$ dan $v$.

2. Sistem Koneksi Nirkabel (Wireless)

Pertimbangkan penggunaan sistem PDA nirkabel. Kabel yang panjang sering menjadi sumber noise elektronik dan risiko putus saat proses lifting hammer. Teknologi WiFi atau Bluetooth industrial meningkatkan keamanan dan kecepatan kerja di lapangan.

3. Software Analisis Terkini

Pastikan analisis data menggunakan perangkat lunak versi terbaru (seperti CAPWAP atau setara) yang mampu memodelkan interaksi tanah-tiang dengan lebih presisi, terutama untuk kondisi tanah lunak di Indonesia.

4. Pelindung Sensor (Sensor Protector)

Untuk bored pile dengan kondisi lapangan yang ekstrem (berlumpur atau banyak air), gunakan pelindung sensor berbahan logam yang kuat untuk melindungi instrumen dari benturan tidak sengaja saat persiapan palu.



Kesimpulan

PDA Test pada bored pile adalah metode vital untuk memverifikasi bahwa pondasi yang tertanam mampu menopang beban desain dengan aman. Dengan memahami cara kerja mulai dari persiapan kepala tiang, mekanisme tumbukan, hingga analisis gelombang, pelaku konstruksi dapat memitigasi risiko kegagalan struktur. Pemilihan peralatan yang tepat dan kepatuhan terhadap standar ASTM D4945 menjamin data yang dihasilkan akurat dan dapat dipertanggungjawabkan secara teknis.
