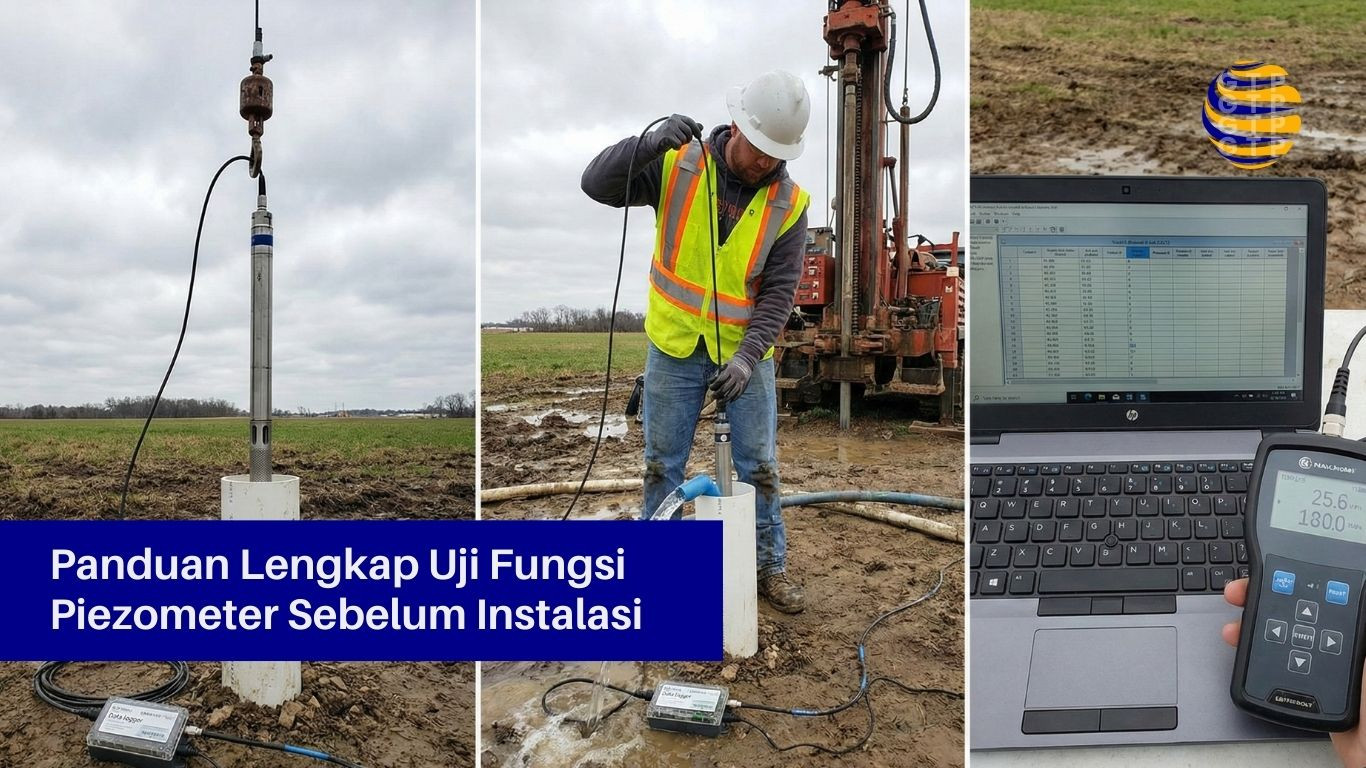

Panduan Lengkap Uji Fungsi Piezometer Sebelum Instalasi

Bagi seorang engineer geoteknik atau sipil, akurasi data adalah segalanya. Salah satu instrumen paling vital dalam pemantauan tekanan air pori tanah adalah Piezometer (khususnya tipe Vibrating Wire).

Meskipun produsen seperti Soil Instruments telah melakukan pengujian ketat sebelum pengiriman, kerusakan saat pengiriman bisa saja terjadi. Oleh karena itu, melakukan uji fungsi (functionality test) secara mandiri sebelum alat tertanam di dalam tanah adalah langkah wajib yang tidak boleh dilewatkan.

1. Pendahuluan: Inspeksi Visual dan Penerimaan Barang

Saat paket Piezometer tiba di lokasi proyek, langkah pertama bukanlah langsung memasangnya, melainkan melakukan inspeksi visual. Periksa kemasan dan fisik alat untuk memastikan tidak ada kabel yang terkelupas atau bodi sensor yang penyok akibat proses pengiriman.

Ingat, produsen menjamin alat berfungsi saat keluar dari pabrik, namun “kesehatan” alat saat sampai di tangan Anda adalah tanggung jawab Anda untuk memverifikasinya. Ini mencakup pengambilan pembacaan awal (base reading) di lokasi sebelum dan selama proses instalasi.

2. Cara Melakukan Tes Fungsi Piezometer (Metode Ember)

Sebelum membawa Piezometer ke titik bor (borehole), Anda bisa melakukan tes sederhana yang dikenal sebagai “Tes Ember” atau Bucket Test. Tes ini bertujuan untuk memverifikasi sensor merespons perubahan tekanan air dengan benar.

Langkah-langkah Pengujian:

1. Siapkan Wadah: Isi sebuah ember atau wadah tinggi dengan air bersih.

2. Koneksi Alat: Sambungkan kabel Piezometer ke unit pembaca (readout unit atau datalogger).

3. Cek Kestabilan: Pastikan Anda mendapatkan angka pembacaan yang stabil.

   • Tips Troubleshooting: Jika angka pada layar melompat-lompat (tidak stabil), coba ubah pengaturan “sweep range” (rentang frekuensi) pada datalogger Anda. Setiap instrumen vibrating wire memiliki rentang frekuensi spesifik (lihat manual pabrikan atau artikel knowledgebase terkait).

4. Catat Bacaan Awal: Setelah angka stabil di udara terbuka, catat nilai tersebut.

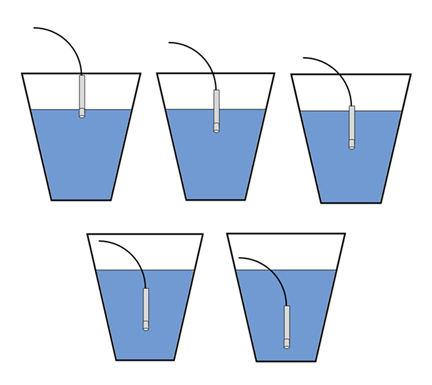

5. Celupkan Bertahap: Turunkan Piezometer ke dalam air secara bertahap pada kedalaman yang terukur (misalnya setiap 10 cm atau 20 cm).

6. Konversi Data: Nilai yang muncul di layar (biasanya dalam digit F^2/1000 atau Hz) harus dikonversi menjadi satuan tekanan air (mH2O). Rumus konversi ini dapat Anda temukan di bagian “Data Reduction” pada manual Piezometer (misalnya manual W9).

3. Analisis Data: Apa yang Harus Diperhatikan?

Saat melakukan tes celup di atas, Anda mencari respons linear. Artinya, semakin dalam Piezometer dimasukkan ke air, semakin besar tekanan yang terbaca secara konsisten.

Toleransi Pembacaan

Apakah angkanya harus persis sama dengan lembar kalibrasi pabrik? Tidak selalu.

• Biasanya, pembacaan yang Anda dapatkan akan berada dalam rentang 25 F^2/1000 digit dari nilai yang tertera pada Lembar Kalibrasi (Calibration Sheet).

• Mengapa ada beda? Perbedaan kecil ini wajar karena pengaruh guncangan saat pengiriman atau perbedaan gravitasi lokasi. Selama responsnya linear dan stabil, akurasi Piezometer tidak berkurang.

Penting: Kompensasi Barometrik

Jangan lupa memperhitungkan tekanan udara. Tekanan atmosfer di lokasi proyek Anda mungkin berbeda dengan tekanan atmosfer di pabrik saat alat dikalibrasi. Pastikan Anda melakukan kompensasi barometrik (rumus tersedia di manual instrumen) agar data menjadi presisi.

4. Pengujian Final di Lapangan (On-Site)

Setelah tes ember selesai, tes berikutnya dilakukan tepat di titik instalasi. Kami sangat menyarankan Anda untuk mengambil Base Reading (pembacaan nol) di lokasi sesaat sebelum alat dimasukkan ke lubang bor.

Mengapa Base Reading Sangat Vital?

Peringatan: Jika Anda lupa mengambil base reading di lokasi, maka setelah alat tertanam, Anda HANYA bisa mengukur perubahan tekanan (delta), bukan tekanan absolut (total head) yang sebenarnya.

Selain itu, teruslah memantau pembacaan Piezometer selama proses penurunan ke lubang bor dan saat penimbunan (grouting). Ini memastikan bahwa kabel tidak putus atau sensor tidak terjepit/rusak selama proses konstruksi berlangsung.

Rangkuman untuk Engineer

1. Cek Fisik: Pastikan tidak ada kerusakan kabel/bodi.

2. Tes Ember: Pastikan sensor merespons air secara linear.

3. Cek Frekuensi: Pastikan sweep range pada datalogger sesuai.

4. Base Reading: Wajib ambil data awal di lokasi sebelum tanam.

Dengan mengikuti langkah-langkah di atas, Anda meminimalisir risiko kegagalan data geoteknik yang bisa berakibat fatal dan mahal di kemudian hari.
