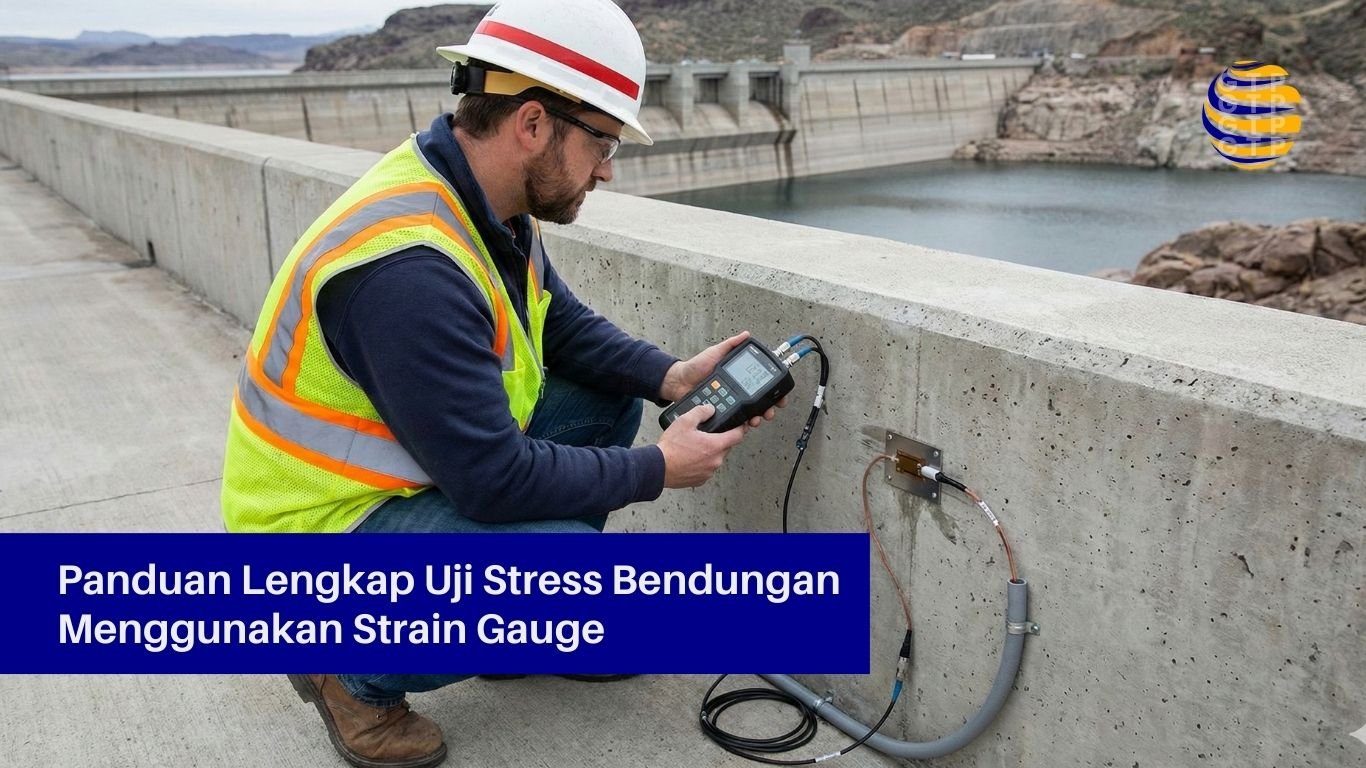

Panduan Lengkap Uji Stress Bendungan Menggunakan Strain Gauge

Keamanan bendungan merupakan prioritas absolut dalam rekayasa infrastruktur sipil. Kegagalan struktur bendungan tidak hanya menimbulkan kerugian ekonomi yang masif, tetapi juga membahayakan nyawa manusia di hilir. Salah satu metode paling efektif dalam Structural Health Monitoring (SHM) untuk memastikan integritas bendungan adalah melalui uji stress menggunakan Strain Gauge.

Apa Itu Strain Gauge?

Strain Gauge adalah sensor yang digunakan untuk mengukur regangan (strain) pada suatu objek. Dalam konteks bendungan, alat ini mendeteksi deformasi material (baik beton maupun struktur baja) akibat beban, tekanan air, atau pergeseran tanah.

Dengan mengukur perubahan resistansi elektrik atau frekuensi getaran pada sensor, insinyur dapat menghitung besaran beban yang diterima struktur secara real-time.

Mengapa Uji Stress Bendungan Sangat Krusial?

Penerapan strain gauge pada bendungan bukan sekadar pelengkap, melainkan kebutuhan teknis yang mendesak karena faktor-faktor berikut:

1. Deteksi Dini Retakan: Perubahan nilai regangan yang mendadak seringkali menjadi indikator awal adanya retakan mikro sebelum terlihat secara visual.

2. Pemantauan Beban Hidrostatik: Seiring naiknya level air waduk, tekanan pada dinding bendungan meningkat. Strain gauge memvalidasi apakah struktur menahan beban sesuai desain perhitungan.

3. Analisis Efek Termal: Beton memuai dan menyusut karena suhu. Sensor ini membantu memisahkan deformasi akibat suhu dengan deformasi akibat beban struktural.

4. Evaluasi Pasca-Gempa: Setelah terjadi aktivitas seismik, data dari strain gauge digunakan untuk menentukan apakah bendungan masih aman beroperasi.



Jenis Strain Gauge untuk Aplikasi Geoteknik

Tidak semua strain gauge cocok untuk lingkungan bendungan yang keras dan basah. Dua jenis utama yang sering digunakan adalah:

1. Vibrating Wire Strain Gauge (VWSG)

Ini adalah standar industri untuk pemantauan bendungan jangka panjang.

• Cara Kerja: Menggunakan kawat yang ditegangkan di dalam tabung pelindung. Perubahan regangan mengubah tegangan kawat, yang kemudian mengubah frekuensi getarannya.

• Kelebihan: Tahan terhadap gangguan sinyal kabel panjang, sangat stabil untuk pemantauan jangka tahunan, dan tahan air (hermetically sealed).

2. Electrical Resistance Strain Gauge

• Cara Kerja: Menggunakan pola foil logam yang berubah nilai resistansinya saat terdeformasi.

• Penggunaan: Lebih sering digunakan untuk uji beban dinamis jangka pendek atau laboratorium, jarang untuk instalasi permanen di dalam beton bendungan karena rentan terhadap drift sinyal.



Prosedur Implementasi dan Pemasangan

Pemasangan strain gauge pada bendungan, terutama bendungan beton, memerlukan presisi tinggi. Berikut adalah tahapan umumnya:

Tahap 1: Perencanaan Lokasi

Sensor biasanya ditempatkan pada titik-titik kritis, seperti:

• Bagian dasar bendungan (pondasi).

• Zona pertemuan antar blok beton.

• Tulangan baja (rebar) utama penahan beban.

Tahap 2: Instalasi (Embedment vs. Surface)

• Embedment (Tanam): Sensor ditanam langsung ke dalam beton basah saat pengecoran. Sensor jenis ini biasanya memiliki flange di kedua ujungnya untuk mencengkeram beton.

• Surface / Weld-on (Permukaan/Las): Sensor dilas (spot weld) pada tulangan baja sebelum beton dicor, atau dipasang pada permukaan beton yang sudah keras untuk pemantauan eksternal.

Tahap 3: Pengkabelan dan Perlindungan

Kabel sinyal harus dialirkan melalui pipa konduit untuk mencegah kerusakan mekanis saat proses konstruksi lanjutan. Koneksi harus benar-benar kedap air.

Tahap 4: Pembacaan Zero (Baseline)

Pembacaan awal dilakukan segera setelah pemasangan, namun sebelum struktur menerima beban penuh. Ini adalah titik referensi (nol) untuk semua analisis data di masa depan.

FAQ: Pertanyaan Umum Seputar Uji Stress Bendungan

Q: Berapa lama umur pakai Strain Gauge yang tertanam di bendungan?

A: Untuk jenis Vibrating Wire berkualitas tinggi yang dipasang dengan benar, umur pakainya bisa mencapai 15 hingga 20 tahun atau lebih.

Q: Apakah Strain Gauge bisa dipasang pada bendungan yang sudah tua (Retrofitting)?

A: Bisa. Metode yang digunakan adalah pemasangan di permukaan (surface mounting) pada dinding bendungan atau galeri inspeksi. Namun, ini hanya mengukur perubahan stress dari saat pemasangan ke depan, bukan total stress sejak bendungan dibangun.

Q: Bagaimana data diambil dari sensor yang tertanam?

A: Kabel sensor ditarik ke terminal box sentral. Data bisa dibaca secara manual menggunakan readout unit portabel atau secara otomatis menggunakan Datalogger yang terhubung ke sistem telemetri (online monitoring).

Q: Apakah data strain gauge dipengaruhi oleh suhu?

A: Ya. Oleh karena itu, Vibrating Wire Strain Gauge modern biasanya sudah dilengkapi dengan sensor suhu internal (thermistor) untuk melakukan koreksi data secara otomatis.



Rekomendasi Produk dan Spesifikasi

Bagi Anda, kontraktor, konsultan, atau pemilik proyek yang sedang mencari instrumentasi untuk uji stress bendungan, berikut adalah rekomendasi spesifikasi yang harus Anda prioritaskan untuk menjamin akurasi dan durabilitas:

1. Pilih Teknologi Vibrating Wire (VW)

Hindari tipe resistansi murni untuk penanaman beton jangka panjang. Teknologi VW lebih stabil terhadap degradasi kabel dan gangguan elektrik.

2. Spesifikasi Material Sensor

Pastikan sensor terbuat dari Stainless Steel (minimal grade 316) untuk ketahanan korosi maksimal dalam lingkungan beton yang basa atau lingkungan air.

3. Rating Proteksi (IP Rating)

Cari produk dengan rating IP68. Sensor akan berada di bawah tekanan air tinggi dan beton basah; kebocoran sekecil apapun akan merusak sensor secara permanen.

4. Fitur Built-in Thermistor

Wajib memilih sensor yang memiliki sensor suhu terintegrasi. Koreksi suhu adalah hal vital dalam akurasi data regangan beton.

5. Kompatibilitas Data Logger

Pastikan sinyal output sensor kompatibel dengan Universal Data Logger umum (seperti Campbell Scientific atau sejenisnya) agar integrasi sistem lebih mudah.



Kesimpulan

Uji stress bendungan menggunakan strain gauge adalah investasi wajib dalam manajemen risiko infrastruktur air. Data yang akurat mengenai perilaku tegangan struktur memungkinkan pengelola bendungan untuk mengambil keputusan berbasis data, memperpanjang umur layanan infrastruktur, dan yang terpenting, mencegah bencana kegagalan bendungan. Pemilihan jenis sensor yang tepat, khususnya Vibrating Wire Strain Gauge, serta metode instalasi yang presisi adalah kunci keberhasilan sistem pemantauan ini.
