Alat Uji Batang Pohon PiCUS TreeTronic
Jika anda berminat untuk membeli alat Alat Uji Batang Pohon PiCUS TreeTronic yang disediakan oleh Global Teknik Pasundan, silahkan anda langsung hubungi kami melalui :
PT Global Teknik Pasundan
- Alamat: Jl. Pd. Kelapa Raya No.3B, RT.10/RW.1, Pd. Klp., Kec. Duren Sawit, Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
- Whatsapp / Email : Hubungi Kami
- Telopon atau WA : + 62 895-2811-6846 (Admin)
Description
PiCUS TreeTronic adalah perangkat Electrical Resistance Tomography (ERT) profesional yang dirancang untuk melakukan pemeriksaan kesehatan dan keamanan pohon secara mendalam. Alat ini digunakan bersama PiCUS Sonic Tomograph untuk memberikan analisis yang lebih akurat mengenai ketebalan dinding batang yang tersisa, jenis kerusakan, serta tingkat penyebaran kerusakan internal pada pohon.
Teknologi Electrical Resistance Tomography (ERT) memungkinkan pengguna mendeteksi tahap awal pembusukan dan degradasi jaringan kayu yang sering kali belum terlihat pada metode inspeksi visual maupun pengujian lainnya. Oleh karena itu, PiCUS TreeTronic menjadi solusi penting dalam proses tree risk assessment, inspeksi keselamatan pohon, serta pengelolaan pohon di area publik dan konservasi.
Analisis Kerusakan Internal dengan Teknologi Electrical Resistance Tomography (ERT)
PiCUS TreeTronic bekerja dengan mengukur resistansi listrik pada jaringan kayu di dalam batang pohon. Perbedaan nilai resistansi tersebut kemudian diproses untuk menghasilkan peta kondisi internal pohon yang sangat detail.
Teknologi ini sangat efektif untuk:
- Mendeteksi pembusukan pada tahap awal.
- Mengidentifikasi area kayu yang mengalami degradasi.
- Menentukan ketebalan dinding batang yang masih sehat.
- Membantu interpretasi hasil pengukuran PiCUS Sonic Tomograph.
- Mengidentifikasi kerusakan internal yang sulit dideteksi akibat adanya retakan pada batang pohon.
Dengan kombinasi teknologi Sonic Tomography dan Electrical Resistance Tomography, pengguna memperoleh gambaran kondisi internal pohon yang lebih komprehensif dan akurat.
Visualisasi 2D dan 3D untuk Analisis yang Lebih Mendalam
Hasil pengukuran PiCUS TreeTronic dapat divisualisasikan dalam bentuk grafik 2D dan 3D menggunakan PiCUS Expert Software. Visualisasi ini memungkinkan pengguna untuk melihat tingkat kerusakan dalam berbagai gradasi serta memahami penyebaran kerusakan secara vertikal di dalam batang pohon.
Analisis tiga dimensi tersebut membantu para profesional untuk:
- Mengevaluasi tingkat keparahan kerusakan internal.
- Menganalisis perkembangan pembusukan dari waktu ke waktu.
- Memperkirakan perubahan ketahanan struktural pohon di masa mendatang.
- Mendukung pengambilan keputusan dalam pemeliharaan, konservasi, atau mitigasi risiko pohon.
Cara Kerja

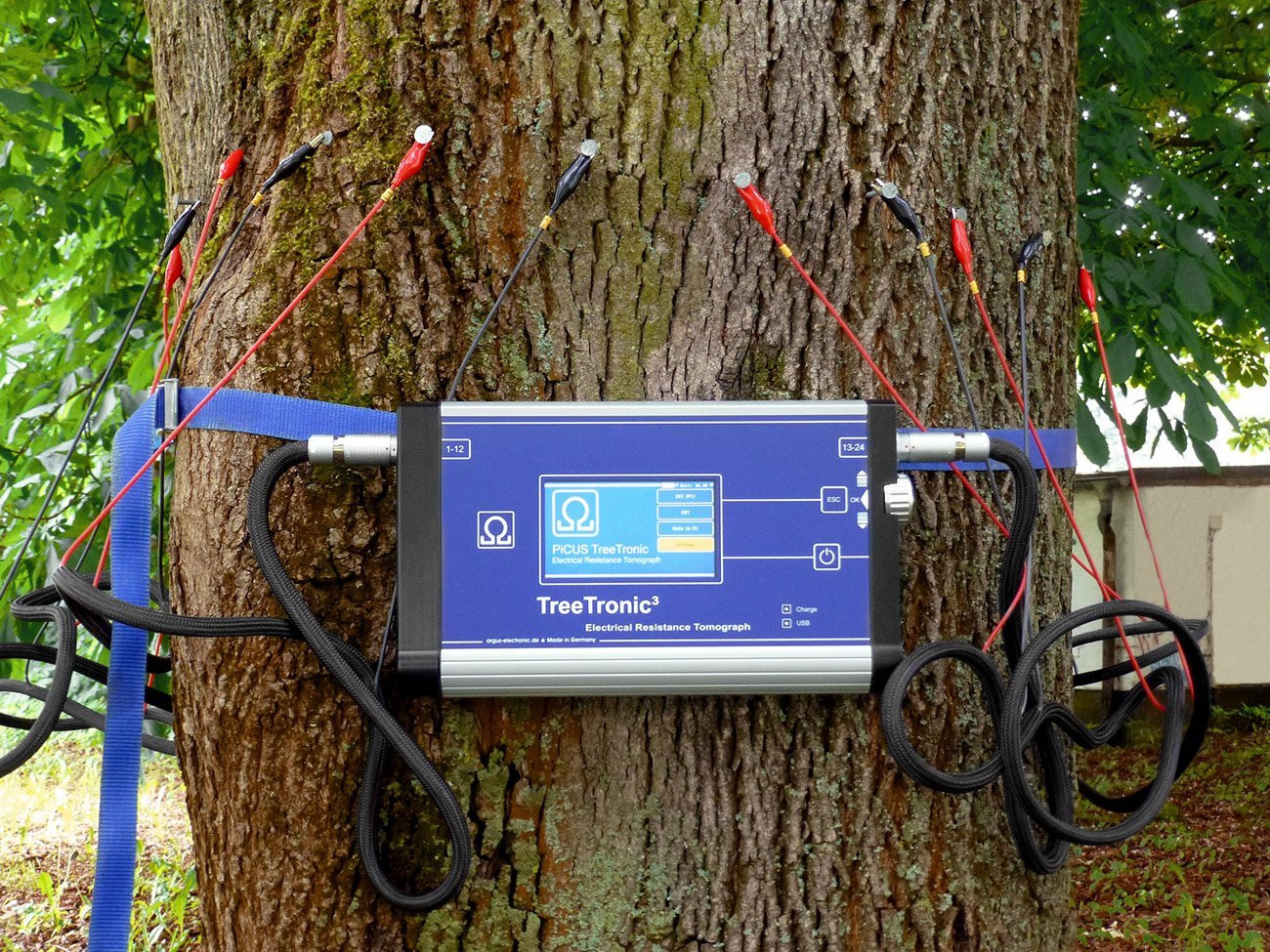

PiCUS TreeTronic menganalisis kondisi kayu pohon dengan mengukur resistansi listrik kayu tersebut. Resistansi listrik kayu pada dasarnya dipengaruhi oleh kadar air dan ion-ion yang terlarut dalam air. Bagian kayu yang membusuk sering kali memiliki kadar air yang tinggi dan karenanya resistansi yang rendah. Selain itu, komposisi kimiawi kayu dan struktur selnya juga memengaruhi resistansi tersebut. Penyebaran medan listrik Selama pengukuran, perangkat TreeTronic menghubungkan tegangan listrik hingga 100 volt ke titik-titik pengukuran dan mengukur medan listrik yang dihasilkan.Dengan mempertimbangkan informasi geometri bidang pengukuran, perangkat lunak canggih menghitung resistansi listrik semu di area bidang pengukuran tersebut. Resistansi-resistansi ini ditampilkan dalam tomogram berwarna. Dengan menggabungkan tomogram sonik PiCUS dengan tomogram resistansi listrik, dalam banyak kasus ketebalan dinding yang tersisa dapat ditentukan secara lebih akurat untuk tujuan menilai keamanan terhadap retakan. Berbeda dengan tomografi sonik, ERT kurang terpengaruh oleh retakan pada batang pohon, sehingga tomogram TreeTronic sering membantu menafsirkan tomogram sonik dengan benar.

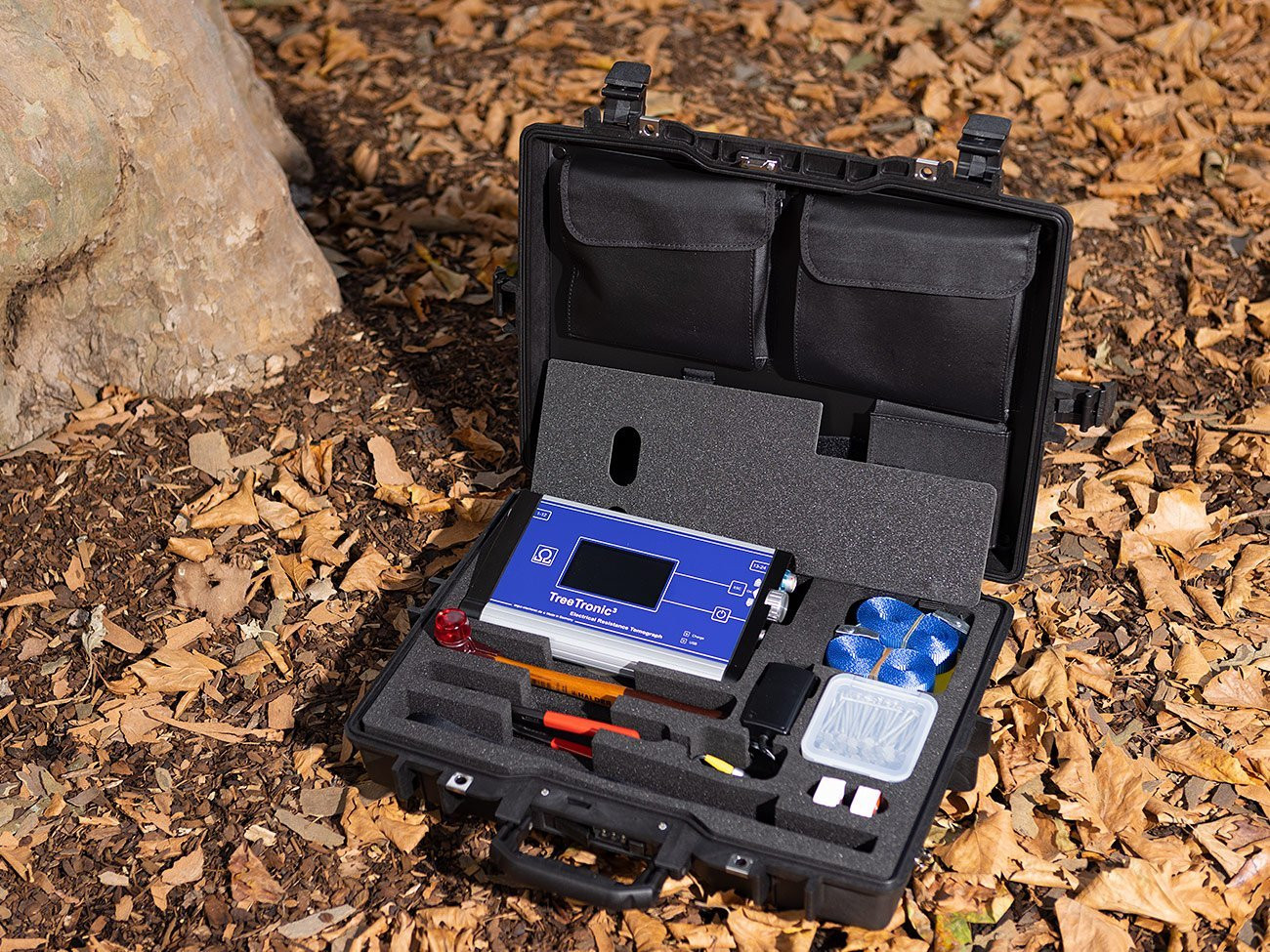

Paket Pengiriman Standar
Standard scope of delivery:
- Transport case
- control unit
- blue measuring cable
- red measuring cable
- charger
- USB cable
- 2x lashing belt / tensioning belt 4.5 m, 25 mm
- BM 50 G tape measure
- Soft-faced hammer 300 mm
- Pincers 180 mm
- 4x belt clips
- Nail / screw container
- Number set 1 to 24
- USB stick with Expert software
- Operating instructions
- PiCUS bag
- Test target
Data Teknikal
Tomograf PiCUS TreeTronic dilengkapi dengan 24 saluran pengukuran. Semakin banyak saluran yang digunakan, semakin akurat hasil ERT-nya. Diperlukan pin logam tipis untuk menghubungkan ke lapisan pohon yang menghantarkan listrik. Misalnya paku, karena juga digunakan untuk pemeriksaan suara, atau pin jika ingin mengurangi risiko kerusakan.Lingkar pohon: hingga sekitar 6,5 m Jumlah saluran pengukuran (= jumlah titik pengukuran): angka genap hingga 24
