Uji beban atau Loading Test merupakan prosedur krusial dalam dunia konstruksi, terutama untuk infrastruktur vital seperti jembatan. Pengujian ini tidak hanya berfokus pada bentang utama, tetapi juga pada elemen pendukung penting, salah satunya adalah abutment jembatan. Sebagai struktur di ujung jembatan yang berfungsi menahan beban vertikal dari bangunan atas dan beban horizontal dari tekanan tanah (oprit), kekuatan abutment harus dipastikan melalui serangkaian pengujian yang komprehensif.
Apa itu Abutment Jembatan?
Abutment adalah bagian dari struktur bawah jembatan (substruktur) yang terletak di kedua ujung bentang jembatan. Fungsi utama dari abutment jembatan adalah:
-
Mendukung bangunan atas jembatan (gelagar dan lantai) dan mentransfer beban ke pondasi.
-
Menahan tekanan lateral (gaya dorong) dari tanah timbunan (oprit) di belakangnya.
Pengujian abutment dengan loading test bertujuan untuk mengevaluasi respons struktural abutment terhadap beban kerja aktual dan membandingkannya dengan nilai desain yang telah diperhitungkan, sehingga menjamin keamanan dan kapasitas layan jembatan.
Tujuan Loading Test pada Abutment Jembatan
Tujuan utama pelaksanaan loading test pada abutment jembatan meliputi:
-
Verifikasi Kekuatan: Memastikan bahwa abutment memiliki kapasitas daya dukung aktual untuk memikul beban rencana, termasuk beban mati (berat sendiri), beban hidup (lalu lintas), dan gaya lateral (tekanan tanah).
-
Evaluasi Respon Struktural: Mengukur parameter respons seperti lendutan (defleksi) dan regangan (strain) yang terjadi pada abutment akibat beban yang diberikan.
-
Deteksi Kerusakan: Mengidentifikasi adanya retakan, kelemahan struktural, atau perilaku tak terduga yang mungkin tidak terdeteksi melalui inspeksi visual.
-
Penentuan Kapasitas Layan: Memastikan bahwa perilaku abutment (misalnya pergerakan horizontal) masih berada dalam batas-batas yang diizinkan oleh standar dan peraturan yang berlaku, seperti AASHTO atau SNI.
Metode Uji Abutment Menggunakan Loading Test
Meskipun loading test pada umumnya lebih sering dilakukan di bentang jembatan, prinsip-prinsip ini juga diterapkan untuk mengevaluasi stabilitas dan kapasitas abutment. Dua metode utama yang umum digunakan adalah:

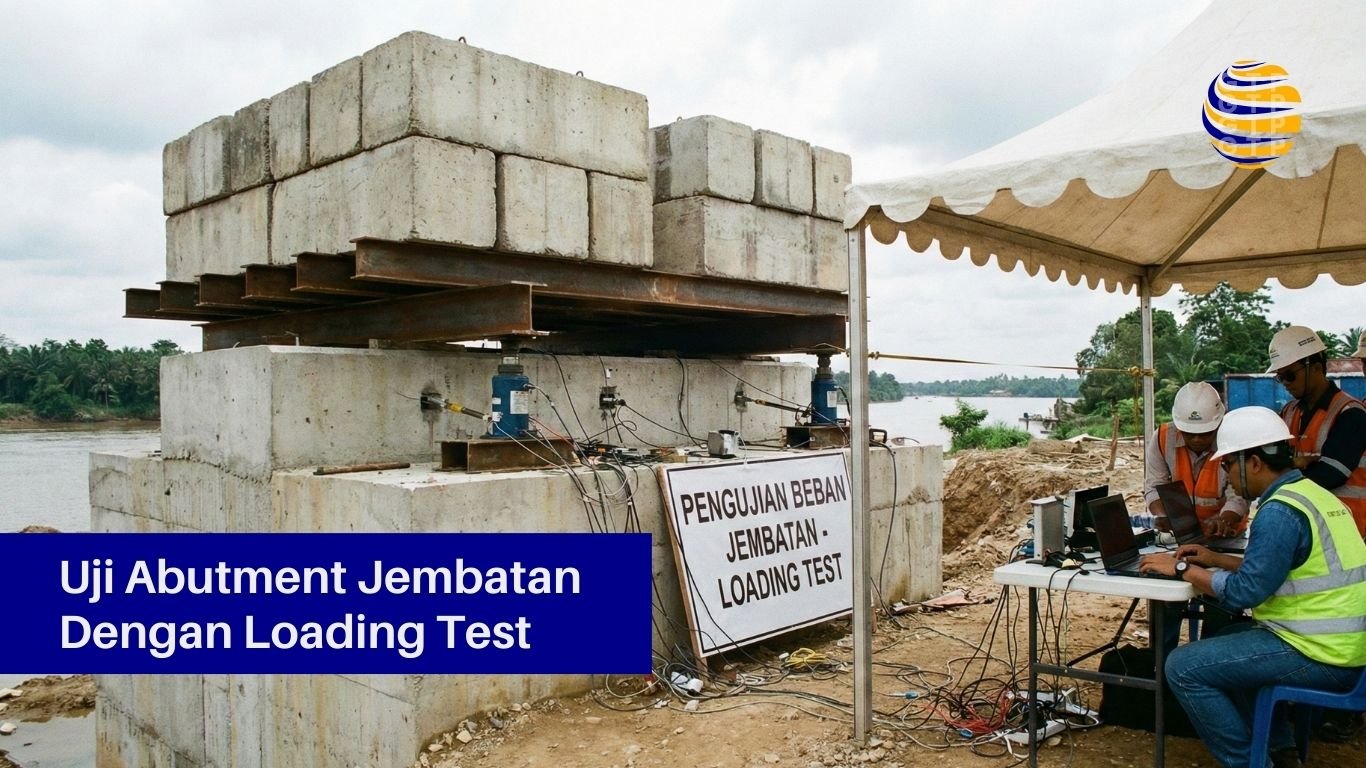

1. Static Loading Test (Uji Beban Statis)
Pada metode ini, beban diberikan secara bertahap dan diam (statis) pada struktur.
-
Penerapan Beban: Beban uji, seringkali berupa truk bermuatan berat (misalnya $\pm 40$ ton per truk) atau beban air/kontra beban, ditempatkan di atas deck jembatan pada konfigurasi tertentu yang dapat memberikan efek beban maksimum pada abutment (misalnya, beban yang diletakkan sedekat mungkin dengan abutment).
-
Pengukuran:
-
Lendutan/Deformasi: Diukur menggunakan alat seperti digital level, total station, atau deflectometer untuk memantau pergerakan vertikal maupun horizontal dari abutment.
-
Regangan: Diukur menggunakan strain gauges yang dipasang pada elemen kritis abutment (seperti tulangan baja atau permukaan beton) untuk merekam tegangan internal yang terjadi.
-
-
Prosedur: Pengujian biasanya melalui beberapa konfigurasi beban: Kondisi kosong, penempatan beban kerja, dan kondisi kosong kembali untuk melihat adanya deformasi permanen. Beban didiamkan selama periode tertentu agar pengukuran respons statis dapat dilakukan dengan akurat.

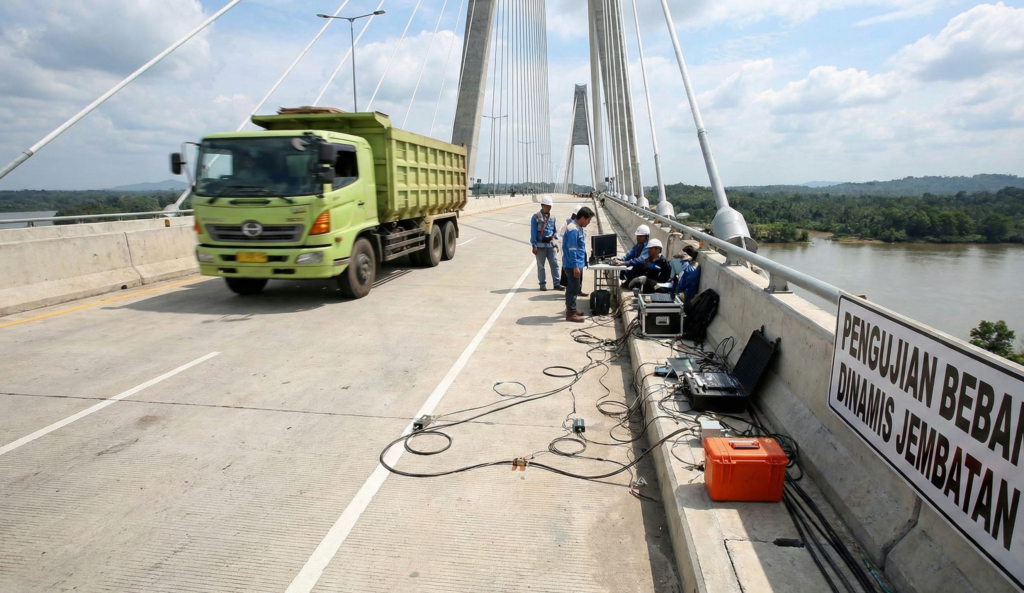

2. Dynamic Loading Test (Uji Beban Dinamis)
Metode ini melibatkan beban yang bergerak atau memberikan benturan untuk mensimulasikan efek lalu lintas nyata atau gaya dinamis lainnya.
-
Penerapan Beban: Truk uji dengan kecepatan tertentu dilewatkan di atas jembatan atau benturan (misalnya, truk melewati balok kayu) diberikan pada jembatan.
-
Pengukuran: Data respons dinamis, seperti frekuensi alami dan redaman struktur, diukur menggunakan accelerometer yang dipasang pada abutment dan elemen jembatan lainnya.
-
Analisis: Data yang terekam digunakan untuk menganalisis kekakuan struktural dan mendeteksi perubahan properti dinamis yang mengindikasikan kerusakan atau degradasi.
FAQ (Frequently Asked Questions)
| Pertanyaan | Jawaban |
| Berapa sering loading test jembatan harus dilakukan? | Umumnya, loading test dilakukan saat selesainya konstruksi jembatan baru. Untuk jembatan yang sudah beroperasi, pengujian rutin direkomendasikan secara berkala, misalnya setiap lima tahun sekali, atau setelah terjadi rehabilitasi besar. |
| Apa yang diukur pada abutment selama loading test? | Parameter kunci yang diukur adalah lendutan (defleksi), terutama pergerakan horizontal yang menunjukkan stabilitas terhadap tekanan tanah, dan regangan (strain) pada material (beton/baja tulangan). |
| Apa indikasi kegagalan pada uji abutment? | Kegagalan diindikasikan jika respons struktural (lendutan atau regangan) melebihi batas yang diizinkan oleh standar desain, atau jika terjadi deformasi permanen yang signifikan setelah beban dihilangkan. |
| Apakah loading test merusak jembatan? | Pengujian dirancang untuk mengevaluasi respons tanpa menyebabkan kerusakan (non-destruktif). Beban yang diterapkan disesuaikan agar tidak melebihi kapasitas batas layan struktur. |
Kesimpulan
Uji abutment jembatan dengan loading test adalah proses vital untuk menjamin bahwa elemen pendukung utama jembatan mampu menahan seluruh beban yang diterimanya, baik beban vertikal dari bangunan atas maupun beban horizontal dari tanah timbunan. Melalui pengukuran defleksi dan regangan secara statis maupun dinamis, para ahli dapat memverifikasi kapasitas aktual abutment, memitigasi risiko kegagalan struktural, dan memastikan usia layanan serta keamanan jembatan bagi masyarakat.
