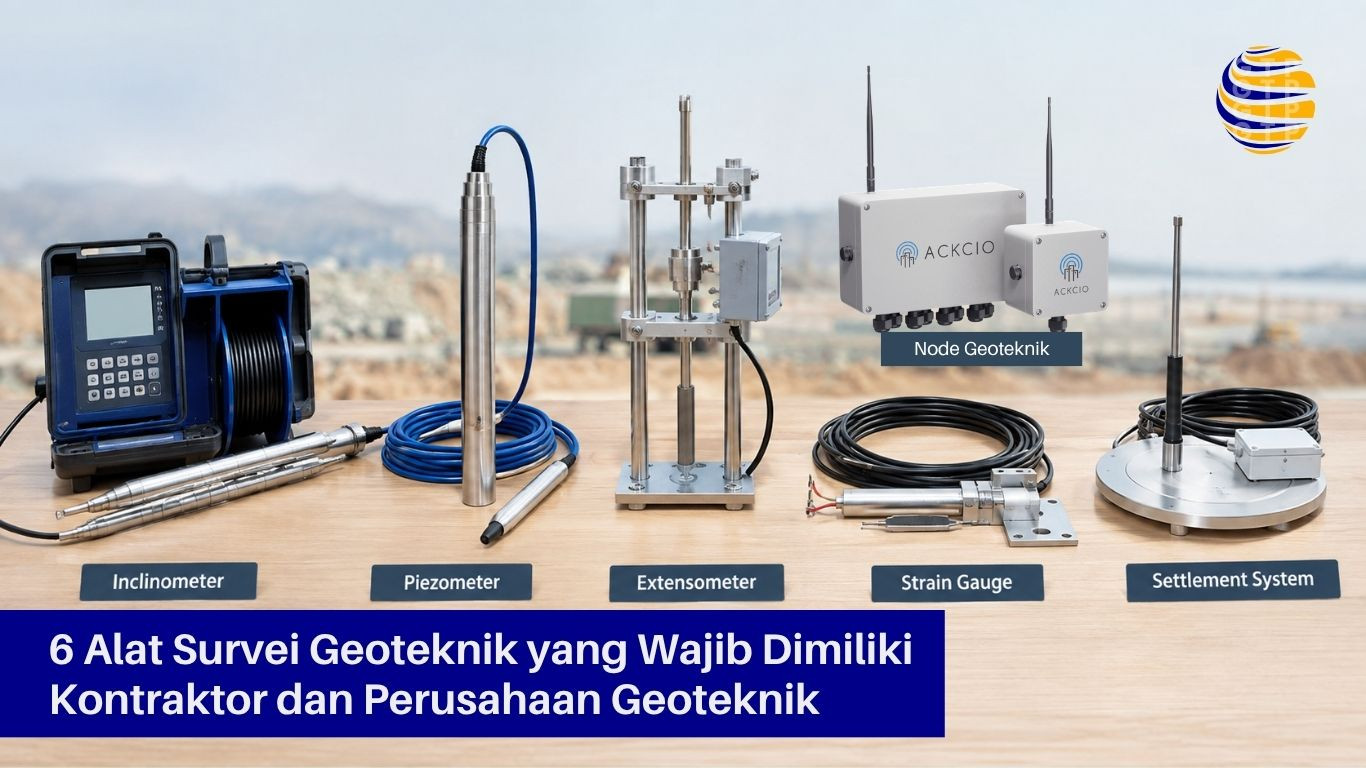

6 Alat Survey Geoteknik yang Wajib Dimiliki Kontraktor dan Perusahaan Geoteknik

Setiap proyek konstruksi, baik itu gedung bertingkat, jalan tol, bendungan, maupun tambang, bertumpu pada satu hal yang sama: kondisi tanah dan struktur di bawahnya harus dipahami dan dipantau dengan akurat. Kesalahan membaca kondisi geoteknik bisa berujung pada kegagalan konstruksi, longsor, penurunan tanah (settlement) yang tidak terkendali, hingga kecelakaan kerja yang fatal. Karena itu, kontraktor dan perusahaan geoteknik profesional wajib dilengkapi dengan instrumen survei yang tepat, bukan sekadar alat ukur biasa.

Artikel ini merangkum lima kategori alat survey geoteknik yang paling esensial dimiliki, lengkap dengan fungsi dan aplikasi penggunaannya di lapangan.

1. Inclinometer

Inclinometer adalah instrumen presisi yang digunakan untuk mengukur kemiringan (tilt) dan memantau pergerakan tanah ke arah lateral atau deformasi samping. Alat ini sangat penting untuk mengambil data dari titik-titik yang berpotensi mengalami pergerakan tanah kritis, seperti lereng galian, dinding penahan tanah (retaining wall), atau area sekitar terowongan.

Ada beberapa jenis inclinometer yang umum digunakan di lapangan:

• Portable/probe inclinometer: Dimasukkan ke dalam casing yang sudah tertanam untuk mengambil pembacaan di berbagai kedalaman secara manual.
• In-place inclinometer: Dipasang permanen di dalam lubang bor untuk memantau pergerakan secara terus-menerus dan otomatis, cocok untuk lokasi kritis yang butuh pengawasan jangka panjang.

Tanpa data inclinometer yang akurat, kontraktor berisiko terlambat mendeteksi pergerakan tanah yang bisa berujung pada kegagalan lereng atau keruntuhan struktur penahan.

2. Piezometer

Piezometer digunakan untuk mengukur tekanan air pori (pore water pressure) di dalam tanah. Data ini krusial karena tekanan air pori yang tinggi dapat menurunkan kekuatan geser tanah secara signifikan, yang pada gilirannya meningkatkan risiko longsor atau kegagalan lereng, terutama pada proyek bendungan, waduk, dan galian dalam.

Piezometer umumnya tersedia dalam beberapa tipe, seperti vibrating wire piezometer yang menawarkan stabilitas jangka panjang dan ketahanan terhadap gangguan sinyal listrik, cocok dipasang secara permanen untuk pemantauan berkelanjutan pada proyek-proyek besar seperti bendungan dan tanggul.

3. Extensometer

Extensometer berfungsi untuk mengukur perubahan jarak atau regangan (deformasi aksial) antara dua titik referensi pada tanah atau struktur, termasuk pergerakan vertikal maupun horizontal di kedalaman tertentu. Alat ini banyak dipakai pada:

• Pemantauan pergerakan dinding terowongan.
• Deteksi penurunan atau pengangkatan tanah di sekitar area galian.
• Pemantauan retakan dan pergerakan pada struktur bangunan lama.

Dengan data extensometer, tim rekayasa bisa mengetahui apakah suatu struktur atau lapisan tanah sedang mengalami deformasi yang melebihi batas toleransi desain sebelum kerusakan menjadi tidak dapat diperbaiki.

4. Strain Gauge

Strain gauge mengukur regangan (strain) pada elemen struktural seperti tiang pancang, terowongan, dinding penahan, atau elemen beton dan baja lainnya. Data regangan ini digunakan untuk menghitung beban dan tegangan aktual yang bekerja pada struktur, sehingga tim rekayasa dapat memverifikasi apakah struktur bekerja sesuai asumsi desain awal atau justru mengalami pembebanan berlebih (overstress).

Strain gauge sangat umum dipasang pada:

• Tiang pancang saat uji pembebanan (loading test).
• Struktur penyangga galian (strutting system).
• Elemen struktur jembatan dan terowongan untuk pemantauan jangka panjang.

5. Settlement System (Settlement Plate & Settlement Monitoring)

Settlement system, termasuk settlement plate, digunakan untuk memantau besarnya penurunan tanah (settlement) selama dan setelah proses konstruksi, terutama pada proyek timbunan (embankment), reklamasi, jalan raya di atas tanah lunak, dan preloading. Alat ini membantu memastikan proses konsolidasi tanah berjalan sesuai prediksi sebelum konstruksi lanjutan dimulai, sehingga menghindari risiko penurunan berlebih pasca-konstruksi yang dapat merusak struktur di atasnya.

6. Geotechnical Nodes (Node Geoteknik)

Node geoteknik atau Geotechnical Nodes adalah perangkat keras nirkabel (wireless node) yang berfungsi untuk mengumpulkan data pengukuran dari berbagai sensor geoteknik lapangan, seperti sensor analog, digital, maupun vibrating wire dan mengirimkannya secara otomatis ke unit pusat (gateway) melalui jaringan wireless berbasis teknologi mesh yang stabil dan tahan terhadap hambatan fisik.

Aplikasi dari node geoteknik Ackcio ini berfokus pada otomatisasi pemantauan risiko struktural dan kondisi tanah, yang diimplementasikan secara luas pada area pertambangan terbuka dan bawah tanah untuk memantau stabilitas lereng serta tekanan air pori, pada proyek terowongan dan kereta api untuk mendeteksi deformasi dinding terowongan serta pergeseran rel, serta pada infrastruktur sipil seperti bendungan, jembatan, dan gedung guna mengawasi penurunan permukaan tanah (settlement), keretakan bangunan, hingga ketegangan kabel penyangga secara real-time dan akurat.

Mengapa Kelima Alat Ini Wajib Dimiliki, Bukan Sekadar Disewa?

Bagi kontraktor dan perusahaan geoteknik yang menangani proyek secara rutin, memiliki instrumen ini secara mandiri dibandingkan terus-menerus menyewa — memberikan beberapa keuntungan:

• Kontrol kualitas data lebih terjamin, karena kalibrasi dan riwayat pemakaian alat dipegang sendiri oleh tim internal.
• Respons lebih cepat terhadap kebutuhan proyek mendadak, tanpa harus menunggu ketersediaan alat sewaan.
• Efisiensi biaya jangka panjang, terutama jika perusahaan menangani banyak proyek geoteknik dalam setahun.
• Membangun portofolio dan kredibilitas perusahaan di mata klien, karena kepemilikan alat instrumentasi lengkap menunjukkan kapasitas teknis yang serius.

Kesimpulan

Inclinometer, piezometer, extensometer, strain gauge, dan settlement system adalah lima instrumen dasar yang membentuk fondasi program monitoring geoteknik yang andal. Kelima alat ini saling melengkapi: masing-masing mengukur parameter yang berbeda namun sama-sama krusial untuk memastikan keselamatan dan stabilitas proyek dari tahap konstruksi hingga pasca-konstruksi. Bagi kontraktor dan perusahaan geoteknik yang ingin meningkatkan kapasitas teknis sekaligus kredibilitas di mata klien, berinvestasi pada instrumen-instrumen ini adalah langkah yang sepadan.

Untuk konsultasi lebih lanjut mengenai jenis instrumentasi geoteknik yang paling sesuai dengan kebutuhan proyek Anda, silakan hubungi tim PT Global Teknik Pasundan melalui kontak yang dibawah artikel ini atau kunjungi halaman Instrumentasi Geoteknik untuk melihat katalog lengkapnya.
