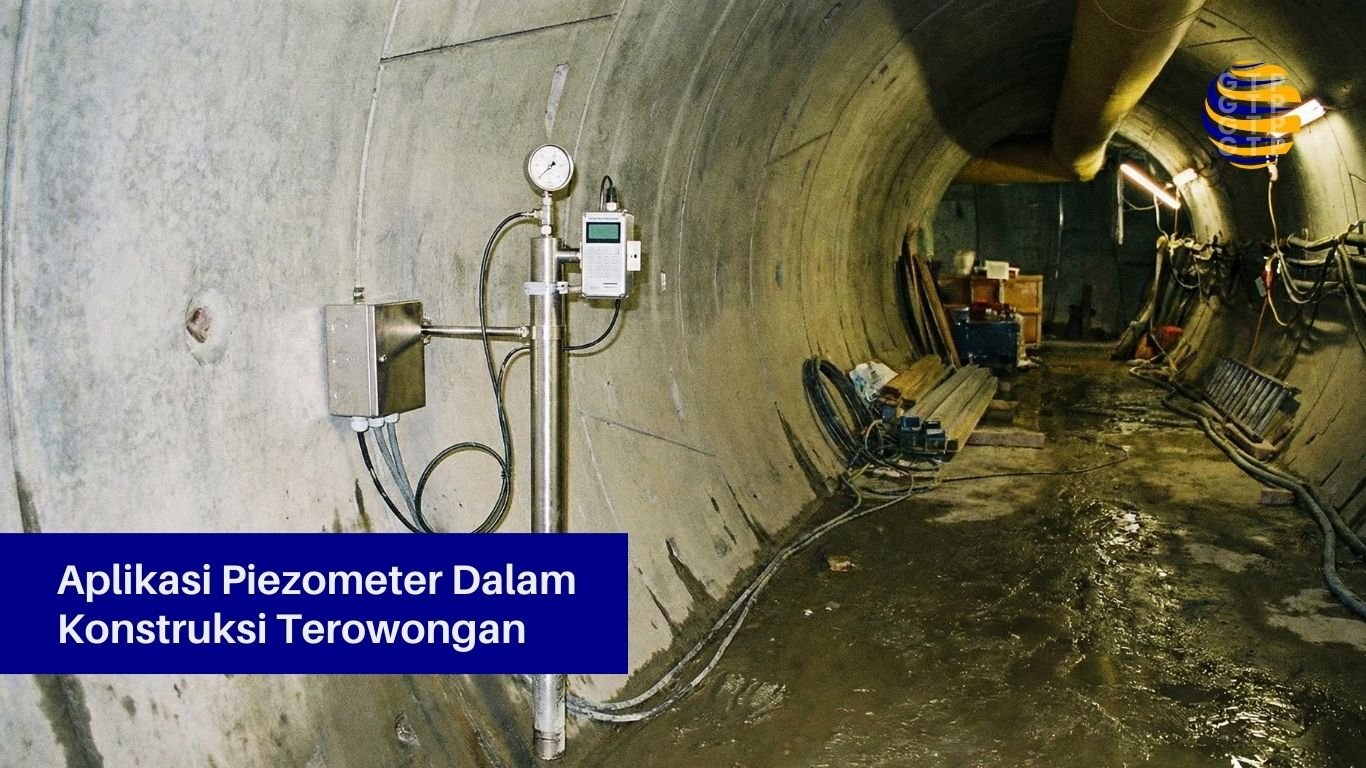

Aplikasi Piezometer Dalam Konstruksi Terowongan

Dalam dunia teknik sipil dan geoteknik, pembangunan terowongan merupakan salah satu proyek infrastruktur yang memiliki risiko paling tinggi. Salah satu variabel paling kritis yang menentukan keberhasilan dan keselamatan proyek terowongan adalah air tanah. Tekanan air pori yang tidak terkendali dapat menyebabkan ketidakstabilan tanah, kebocoran, hingga keruntuhan struktur. Di sinilah peran vital Piezometer.

Apa Itu Piezometer?

Piezometer adalah instrumen geoteknik yang dirancang khusus untuk mengukur tekanan air pori (pore water pressure) di dalam tanah atau batuan. Dalam konteks terowongan, data yang dihasilkan oleh piezometer digunakan untuk memantau ketinggian muka air tanah dan tekanan yang bekerja pada dinding terowongan atau lapisan tanah di sekitarnya.

Mengapa Piezometer Vital dalam Konstruksi Terowongan?

Pembangunan terowongan sering kali menembus lapisan akuifer atau tanah jenuh air. Tanpa pemantauan yang akurat, risiko berikut dapat terjadi:

1. Instabilitas Muka Kerja (Face Instability): Tekanan air yang tinggi dapat mendorong tanah masuk ke area penggalian (face tunnel), menyebabkan kegagalan struktur.

2. Penurunan Tanah (Land Subsidence): Proses dewatering (pengeringan) yang berlebihan untuk konstruksi terowongan dapat menurunkan muka air tanah secara drastis, yang berakibat pada penurunan permukaan tanah di atasnya. Ini berbahaya jika terowongan berada di bawah area perkotaan.

3. Beban Hidraulik pada Lining: Piezometer memantau beban air yang menekan lining (dinding beton) terowongan. Data ini memastikan bahwa tebal beton dan tulangan yang dipasang mampu menahan beban aktual.

Jenis Piezometer untuk Aplikasi Terowongan

Tidak semua piezometer cocok untuk lingkungan terowongan yang keras. Berikut adalah jenis yang paling umum digunakan:

1. Vibrating Wire Piezometer (VW)

Ini adalah standar industri untuk proyek terowongan modern.

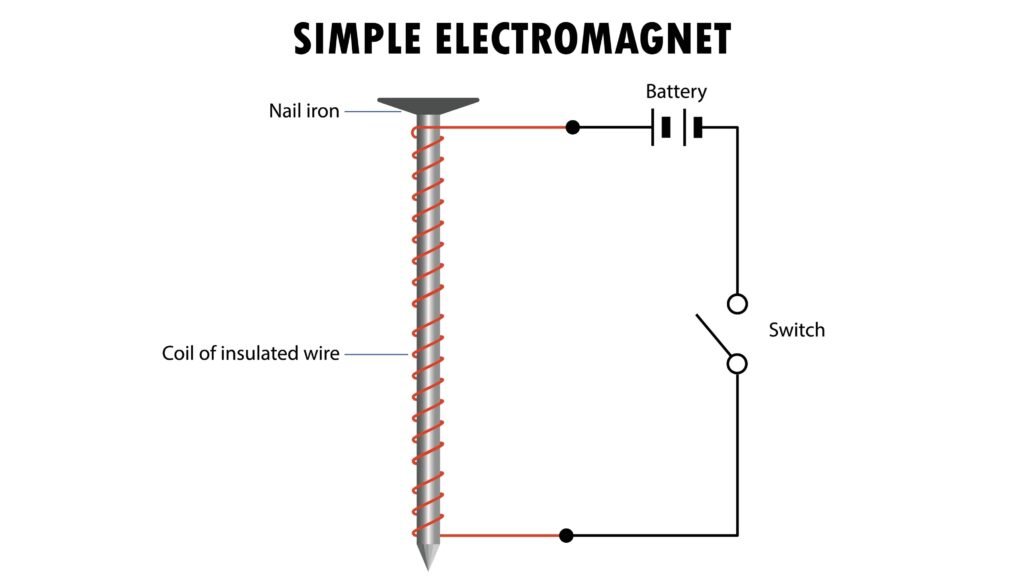

• Cara Kerja: Menggunakan kawat yang bergetar pada frekuensi tertentu. Perubahan tekanan air mengubah tegangan kawat, yang kemudian mengubah frekuensi getaran.

• Keunggulan: Respons cepat, sangat akurat, tahan lama, dan kabel dapat ditarik hingga jarak jauh tanpa degradasi sinyal. Sangat ideal untuk sistem pemantauan otomatis (datalogger).

2. Standpipe Piezometer (Casagrande)

• Cara Kerja: Pipa sederhana dengan ujung berpori yang dimasukkan ke dalam tanah. Air masuk hingga mencapai kesetimbangan.

• Keunggulan: Murah dan sederhana.

• Kelemahan: Respons lambat (time lag) dan pembacaan biasanya manual. Kurang disarankan untuk terowongan dengan perubahan tekanan air yang cepat.

3. Pneumatic Piezometer

• Cara Kerja: Menggunakan tekanan gas nitrogen untuk menyeimbangkan tekanan air pori.

• Keunggulan: Biaya moderat dan tidak memerlukan listrik di dalam lubang bor.

• Kelemahan: Memerlukan operator terampil dan proses pembacaan lebih memakan waktu dibandingkan VW.

Tahapan Aplikasi Piezometer dalam Proyek Terowongan

Penerapan piezometer dilakukan dalam tiga fase utama:

Fase 1: Investigasi Awal (Pre-Construction)

Sebelum penggalian dimulai, piezometer dipasang di sepanjang jalur rencana terowongan. Tujuannya adalah untuk mengetahui profil muka air tanah (groundwater table) alami. Data ini digunakan insinyur untuk merancang metode penggalian dan sistem drainase yang tepat.

Fase 2: Masa Konstruksi (Construction Phase)

Ini adalah fase paling kritis. Piezometer dipasang di sekitar shaft dan di atas tunnel alignment.

• Monitoring Dewatering: Memastikan penurunan air tanah sesuai rencana dan tidak berlebihan.

• Verifikasi Desain: Membandingkan tekanan air aktual dengan asumsi desain. Jika tekanan naik tiba-tiba, pekerjaan bisa dihentikan sementara untuk mencegah blow-out.

Fase 3: Pasca Konstruksi (Operation & Maintenance)

Setelah terowongan beroperasi, piezometer (biasanya tipe Vibrating Wire yang tertanam permanen) terus memantau kesehatan struktur jangka panjang. Data ini penting untuk manajemen aset dan pemeliharaan preventif.

FAQ: Pertanyaan Umum Seputar Piezometer Terowongan

Q: Seberapa dalam piezometer harus dipasang pada proyek terowongan?

A: Kedalaman instalasi bervariasi tergantung pada kedalaman terowongan dan lapisan akuifer. Biasanya, piezometer dipasang pada elevasi invert (dasar) terowongan, crown (atap) terowongan, dan lapisan tanah di atasnya untuk profil lengkap.

Q: Apakah data piezometer bisa dipantau secara real-time?

A: Ya, khususnya jika menggunakan Vibrating Wire Piezometer. Instrumen ini dapat dihubungkan ke datalogger otomatis dan sistem telemetri, sehingga data dapat diakses melalui internet (IoT) secara real-time oleh insinyur di kantor.

Q: Apa perbedaan utama antara observation well dan piezometer?

A: Observation well memantau muka air tanah secara umum pada lapisan yang tidak tertekan. Piezometer didesain tertutup (disegel dengan grout) pada kedalaman tertentu untuk mengukur tekanan air pori spesifik pada titik tersebut, yang sangat krusial untuk analisis geoteknik presisi.

Q: Berapa lama umur pakai piezometer di dalam tanah?

A: Piezometer tipe Heavy Duty Vibrating Wire berkualitas tinggi yang dipasang dengan benar dapat bertahan selama bertahun-tahun, bahkan puluhan tahun, menjadikannya ideal untuk monitoring jangka panjang infrastruktur.

Rekomendasi Pengadaan dan Jasa

Bagi Anda yang sedang menangani proyek konstruksi terowongan, bendungan, atau galian dalam (deep excavation) dan membutuhkan solusi monitoring air tanah, pemilihan alat dan jasa instalasi adalah kunci. Kesalahan pembacaan akibat alat berkualitas rendah dapat berakibat fatal pada keselamatan proyek.

Kriteria Rekomendasi untuk Pengguna:

1. Pilih Tipe Vibrating Wire (VW): Untuk akurasi tinggi dan kemampuan integrasi dengan sistem otomatis, hindari tipe standpipe manual kecuali anggaran sangat terbatas dan risiko proyek rendah.

2. Material Stainless Steel: Pastikan housing piezometer terbuat dari stainless steel (grade 316) untuk ketahanan terhadap korosi air tanah yang mungkin bersifat asam atau basa.

3. Filter yang Tepat: Pilih filter tip (batu pori) dengan ukuran mikron yang sesuai dengan jenis tanah (lempung vs pasir) untuk mencegah penyumbatan.

4. Jasa Instalasi Tersertifikasi: Membeli alat hanyalah separuh jalan. Instalasi piezometer memerlukan teknik grouting yang presisi agar data yang dibaca adalah tekanan air tanah, bukan air dari permukaan yang bocor melalui lubang bor.

Kesimpulan

Aplikasi piezometer dalam konstruksi terowongan bukan sekadar pelengkap, melainkan kebutuhan fundamental untuk manajemen risiko geoteknik. Dengan kemampuan mengukur tekanan air pori secara akurat, piezometer memberikan “mata” bagi para insinyur untuk melihat kondisi di bawah tanah yang tidak terlihat. Penggunaan teknologi terkini seperti Vibrating Wire Piezometer yang terintegrasi dengan sistem monitoring otomatis adalah investasi cerdas untuk menjamin keselamatan pekerja, keamanan struktur terowongan, dan efisiensi biaya proyek jangka panjang.
