Korosi merupakan ancaman terbesar bagi integritas struktural pipa di berbagai sektor industri Indonesia, mulai dari migas di lepas pantai Balikpapan hingga infrastruktur pipa di kawasan industri Jawa Barat. Kerugian ekonomi akibat korosi tidak hanya mencakup biaya perbaikan, tetapi juga risiko henti produksi (downtime) dan bahaya lingkungan. Salah satu strategi mitigasi paling krusial adalah penerapan lapisan pelindung (coating) yang dipantau secara presisi menggunakan alat ukur ketebalan coating atau Coating Thickness Gauge.
Mengapa Ketebalan Coating (DFT) Sangat Krusial untuk Pipa Industri?
Ketebalan coating yang tidak memadai adalah penyebab utama korosi prematur pada pipa. Sebaliknya, coating yang terlalu tebal dapat menyebabkan retak (cracking) atau pengelupasan (flaking). Alat ukur ketebalan digunakan untuk memastikan lapisan pelindung sesuai dengan spesifikasi teknis (Technical Data Sheet) guna mencegah penetrasi elektrolit dan oksigen ke permukaan logam substrat.
Di Indonesia, faktor kelembapan udara yang tinggi (rata-rata di atas 80%) dan paparan salinitas di area pesisir mempercepat reaksi elektrokimia yang memicu karat. Tanpa monitoring DFT yang ketat, investasi pada cat pelindung berkualitas tinggi sekalipun akan sia-sia jika aplikasinya tidak mencapai mikron yang dipersyaratkan.
Jenis-Jenis Alat Ukur Ketebalan untuk Inspeksi Pipa
Dalam dunia Non-Destructive Testing (NDT), terdapat beberapa prinsip kerja alat ukur ketebalan yang disesuaikan dengan jenis material pipa dan lapisannya.
1. Prinsip Induksi Magnetik (Substrat Ferrous)
Digunakan untuk mengukur lapisan non-magnetik (seperti cat, plastik, atau krom) di atas substrat feromagnetik seperti baja atau besi. Alat ini bekerja dengan mendeteksi perubahan kerapatan fluks magnetik saat probe mendekati permukaan logam.
2. Prinsip Eddy Current (Substrat Non-Ferrous)
Metode Arus Eddy digunakan untuk mengukur lapisan isolasi (seperti cat atau anodize) di atas logam non-ferrous seperti aluminium, tembaga, atau stainless steel seri 300. Arus bolak-balik frekuensi tinggi menciptakan medan magnet yang menginduksi arus eddy pada substrat.
3. Ultrasonic Thickness Gauge
Berbeda dengan dua jenis di atas yang mengukur lapisan cat, Ultrasonic Thickness Gauge digunakan untuk mengukur ketebalan dinding pipa itu sendiri. Ini sangat vital untuk mendeteksi penipisan dinding pipa akibat korosi internal yang tidak terlihat dari luar.
Tabel Perbandingan Metode Pengukuran Ketebalan
| Metode Pengukuran | Material Substrat | Target Pengukuran | Contoh Aplikasi |
|---|---|---|---|
| Induksi Magnetik | Logam Ferrous (Baja/Besi) | Ketebalan Coating (DFT) | Pipa transmisi migas, tiang pancang pelabuhan. |
| Eddy Current | Logam Non-Ferrous (Al/Cu) | Ketebalan Coating/Anodizing | Tangki kimia aluminium, komponen pesawat. |
| Ultrasonik | Logam & Non-Logam | Ketebalan Dinding (Wall) | Monitoring korosi internal pada pipa lama. |
Langkah-Langkah Pengukuran yang Akurat (SOP Inspeksi)
Untuk mendapatkan data yang valid dan dapat dipertanggungjawabkan dalam laporan QA/QC, inspektur harus mengikuti prosedur standar berikut:
- Persiapan Permukaan: Pastikan permukaan coating bersih dari debu, minyak, atau kelembapan sisa.
- Kalibrasi Alat (Zeroing): Lakukan kalibrasi pada substrat tanpa coating (base metal) untuk memastikan alat membaca angka nol pada logam mentah.
- Kalibrasi Foil (Shim Calibration): Gunakan foil standar dengan ketebalan mikron yang diketahui untuk memverifikasi akurasi alat pada rentang ketebalan yang diharapkan.
- Pengukuran Multi-Titik: Mengacu pada standar SSPC-PA 2, lakukan pengukuran di beberapa area dan hitung rata-ratanya. Jangan hanya mengandalkan satu titik bacaan.

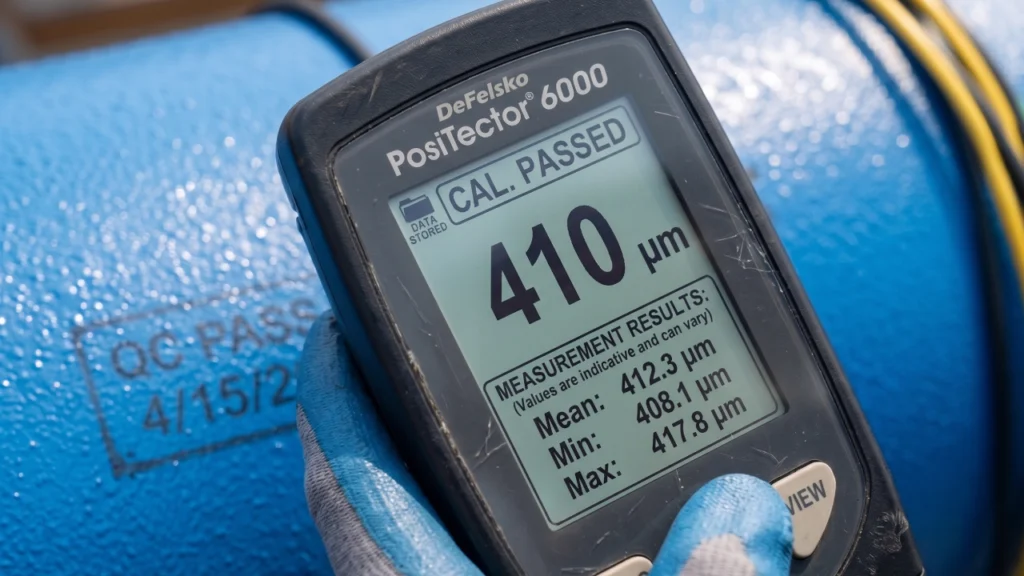

- Pencatatan Data: Simpan data pada memori internal alat untuk kemudian diunduh dan dianalisis sebagai tren laju korosi.
Standar Internasional dan Lokal untuk Inspeksi Coating di Indonesia
Penggunaan alat ukur ketebalan di Indonesia harus mengacu pada regulasi yang diakui secara global agar hasil inspeksi diterima oleh pemangku kepentingan (stakeholders).
- ISO 12944: Standar ini mengklasifikasikan lingkungan korosif dari C1 (rendah) hingga CX (ekstrem/lepas pantai). Di Indonesia, area seperti Jakarta Utara atau Balikpapan sering kali masuk kategori C5 atau CX, yang membutuhkan DFT minimal lebih tinggi.
- SSPC-PA 2: Prosedur standar untuk menentukan kepatuhan terhadap rentang ketebalan coating yang ditentukan. Standar ini mengatur berapa banyak titik yang harus diukur per meter persegi.
- SNI (Standar Nasional Indonesia): Beberapa proyek infrastruktur pemerintah merujuk pada SNI terkait pengecatan pelindung pada jembatan dan konstruksi baja.
Insight Ahli: Di sektor migas Indonesia, kepatuhan terhadap pedoman SKK Migas mengharuskan setiap kegiatan maintenance memiliki dokumentasi DFT yang lengkap. Kegagalan mencapai ambang batas mikron tertentu dapat membatalkan sertifikasi kelaikan operasi pipa.
Tips Memilih Alat Ukur Ketebalan Coating Terbaik
Memilih alat ukur ketebalan yang tepat sangat bergantung pada kondisi lapangan di Indonesia. Berikut adalah parameter yang harus dipertimbangkan:
- Akurasi dan Resolusi: Pastikan alat memiliki tingkat akurasi tinggi (biasanya ±1-3%) dengan resolusi hingga 0.1 mikron (μm).
- Ketahanan Lingkungan (IP Rating): Mengingat Indonesia memiliki kelembapan tinggi, pilihlah alat dengan rating proteksi minimal IP54 untuk melindungi komponen elektronik dari debu dan uap air.
- Kapasitas Memori: Untuk proyek pipa panjang (pipeline), fitur penyimpanan ribuan data dan kemampuan ekspor ke Excel/PDF sangat memudahkan pembuatan laporan.
- Kemudahan Kalibrasi: Alat yang user-friendly dengan instruksi kalibrasi di layar akan mengurangi kesalahan manusia (human error) oleh teknisi di lapangan.
FAQ (Frequently Asked Questions)
Q: Berapa standar ketebalan coating untuk pipa bawah tanah?
A: Tergantung pada material coating (misalnya 3LPE atau FBE), namun umumnya berkisar antara 300 μm hingga lebih dari 1000 μm (1 mm) sesuai spesifikasi desain proyek.
Q: Mengapa satuan mikron (μm) lebih sering digunakan di Indonesia daripada mils?
A: Mikron adalah bagian dari sistem metrik yang merupakan standar resmi di Indonesia dan diadopsi secara luas dalam dokumen engineering internasional serta SNI.
Q: Seberapa sering alat ukur ketebalan harus dikalibrasi ulang?
A: Kalibrasi harian (check-up) harus dilakukan sebelum memulai pekerjaan di lapangan. Kalibrasi formal di laboratorium bersertifikat (KAN) sebaiknya dilakukan minimal satu kali setahun.
Kesimpulan
Mencegah korosi pipa bukan sekadar tentang membeli cat mahal, melainkan tentang memastikan lapisan tersebut terpasang dengan ketebalan yang tepat secara konsisten. Alat ukur ketebalan coating adalah investasi kecil yang memberikan perlindungan besar terhadap kegagalan struktural yang mahal.
