Apakah Anda baru terjun ke dunia survei pemetaan atau konstruksi? Anda mungkin sering mendengar tentang alat bernama Total Station.

Secara sederhana, Total Station adalah theodolite digital yang terintegrasi dengan alat pengukur jarak elektronik (Electronic Distance Measurement atau EDM). Alat ini merupakan instrumen “wajib” dalam survei modern. Memahami cara setting dan pengoperasian Total Station yang benar akan membantu Anda memaksimalkan hasil pengukuran dan menjaga keawetan alat.

Berikut adalah panduan praktis cara menggunakan Total Station, mulai dari persiapan hingga pengukuran.

Persiapan Survei: 10 Langkah Setting Total Station

Proses pengaturan (setting) alat ini sebenarnya cukup sederhana jika Anda mengikuti urutannya dengan benar. Ikuti 10 langkah berikut agar Anda siap melakukan survei:

Siapkan Peralatan Anda
Pastikan semua perlengkapan sudah tersedia. Selain unit Total Station, Anda akan membutuhkan tripod (statif), tribrach, kontroler, kabel, patok atau paku survei, dan palu.

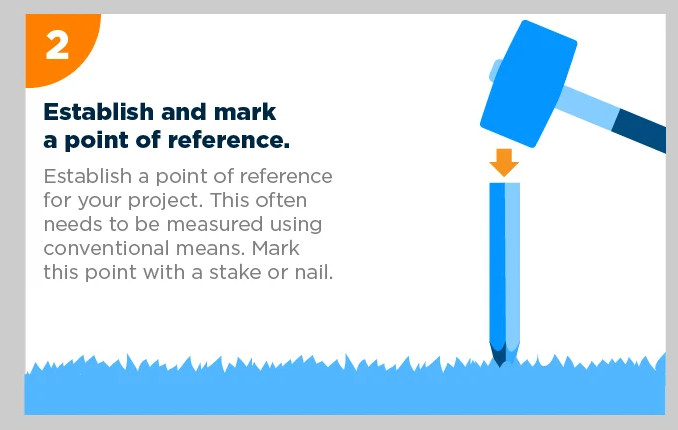

Tentukan Titik Acuan (Benchmark)
Tentukan titik referensi untuk proyek Anda. Titik ini biasanya sudah diukur menggunakan metode konvensional sebelumnya. Tandai titik ini dengan jelas menggunakan patok atau paku di tanah.

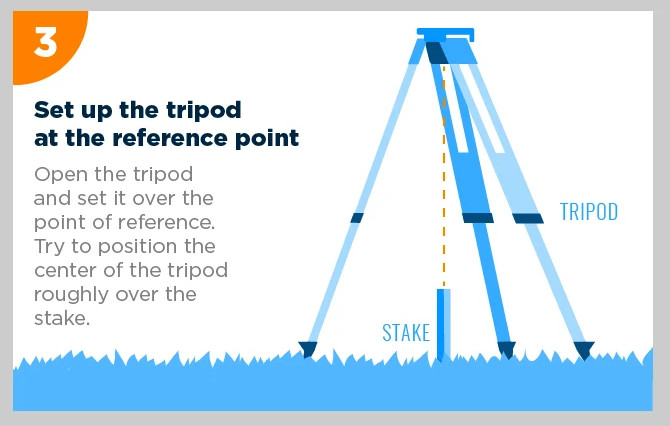

Dirikan Tripod di Atas Titik Acuan

Buka kaki-kaki tripod dan letakkan tepat di atas titik acuan. Usahakan agar bagian tengah kepala tripod berada tegak lurus di atas patok/paku tersebut.
Pasang Tribrach dan Nivo
Pasang tribrach (dudukan alat) dan nivo (alat penyipat datar) ke atas tripod.

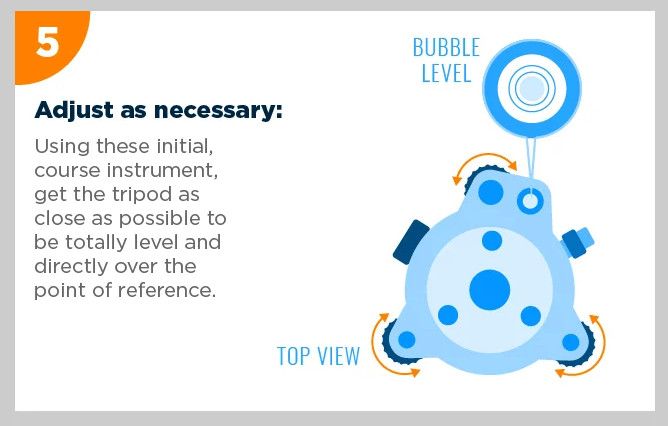

Lakukan Leveling Kasar
Gunakan sekrup pada kaki tripod atau tribrach untuk membuat alat sedatar mungkin (level). Pastikan posisi tribrach tetap berada di atas titik acuan.
Pasang Unit Total Station
Pasang alat Total Station ke atas tribrach dengan hati-hati. Pastikan terkunci rapat dan posisinya tidak bergeser dari pusat (centering).

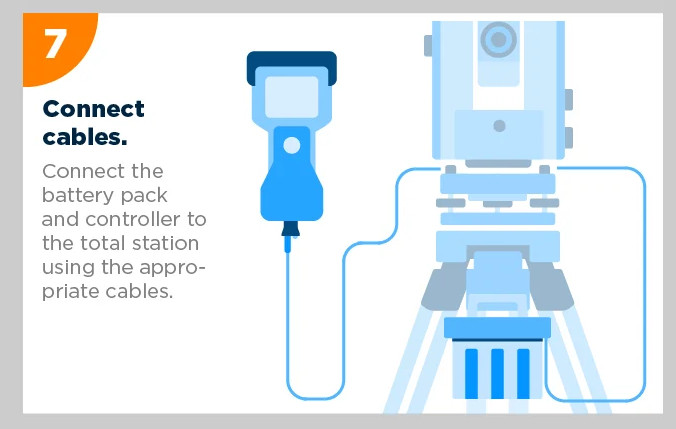

Hubungkan Kabel

Jika alat Anda menggunakan baterai atau kontroler eksternal, sambungkan kabel-kabel tersebut ke unit Total Station.

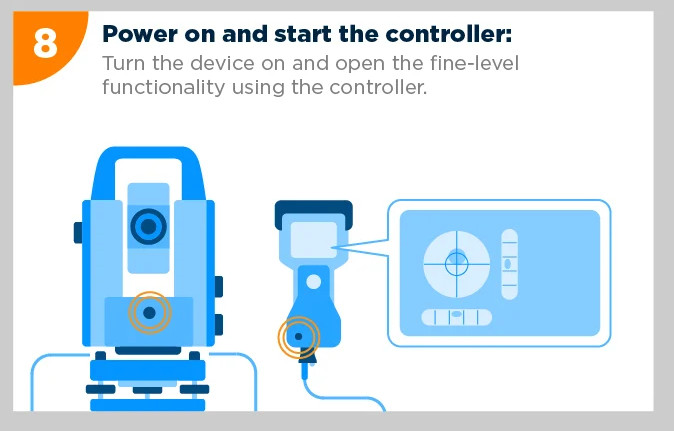

Nyalakan Alat dan Kontroler

Hidupkan perangkat (Power On). Buka fungsi fine-level (nivo digital) pada layar kontroler.

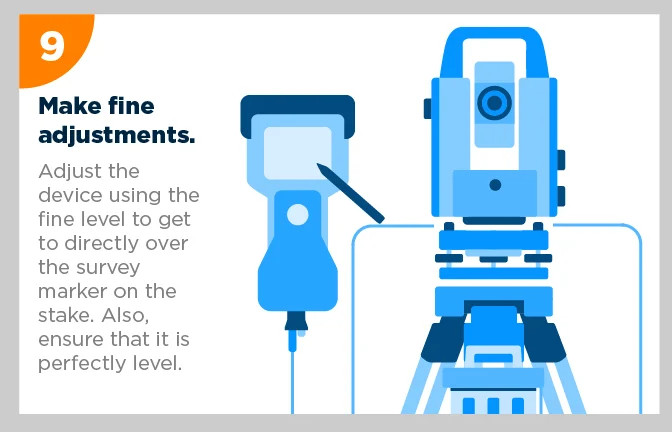

Lakukan Leveling Halus (Fine Adjustment)

Sesuaikan posisi alat menggunakan sekrup nivo halus hingga indikator pada layar menunjukkan alat benar-benar datar (waterpass) dan tepat berada di atas titik survei (centering sempurna).

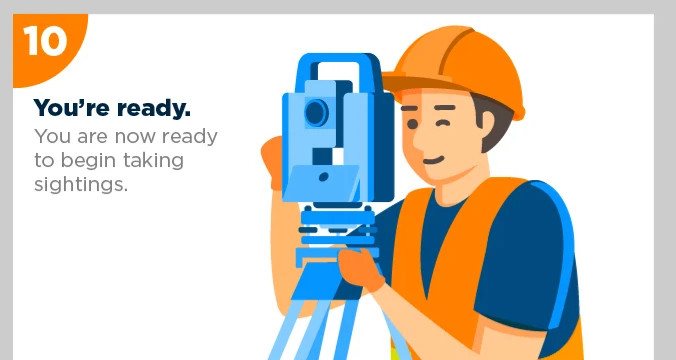

Anda Siap Mengukur!

Sekarang alat sudah siap digunakan untuk membidik target. Dengan Total Station, Anda bisa mengambil data pengukuran penting untuk survei tanah, konstruksi, dan proyek lainnya dengan mudah.

Cara Melakukan Stake Out Titik (Penentuan Titik Koordinat)

Salah satu fungsi paling umum dari Total Station adalah Staking Out atau menentukan titik di lapangan berdasarkan koordinat yang sudah ada.

Input Koordinat: Mulailah dengan mendirikan alat di titik koordinat yang sudah diketahui (seperti langkah di atas). Masukkan koordinat titik yang ingin Anda cari (stake point) ke dalam alat. Alat akan menghitung arah dan jarak yang tepat (menjadikan arah ini sebagai sudut nol derajat).
Putar Alat: Putar Total Station secara horizontal hingga layar menunjukkan sudut 0 derajat.
Arahkan Reflektor: Minta asisten Anda memegang prisma (reflektor) di garis pandang alat.
Ukur Jarak (EDM): Gunakan fitur EDM untuk mengukur jarak. Arahkan asisten untuk maju atau mundur hingga reflektor berada pada jarak yang tepat sesuai hitungan alat.
Tandai Titik: Setelah posisi pas (sudut dan jarak sesuai), tandai titik tersebut dengan patok.

Tips Pro: Banyak alat modern memungkinkan Anda mengunggah data titik dari komputer sebelumnya. Ini memudahkan pekerjaan karena Anda tinggal memilih nomor titik yang relevan pada kontroler tanpa mengetik manual.

Cara Stake Out Profil Bangunan (Profile Boards)

Proses ini mirip dengan staking out titik, namun biasanya digunakan untuk menentukan sudut atau batas bangunan.

Tentukan Referensi: Mulailah dengan menetapkan titik acuan berdasarkan jarak dari batas area, biasanya di sudut bangunan atau titik tengah bangunan.
Cari Sudut Pertama: Masukkan koordinat sudut bangunan target. Gunakan tongkat prisma (ranging pole) untuk menemukan titik sudut yang tepat, lalu tandai dengan patok profil.
Tentukan Titik Antara: Jika alat berdiri di sudut rencana bangunan, Anda bisa menggunakan EDM untuk menemukan titik-titik perantara di sepanjang garis dinding (berguna untuk posisi tiang/kolom).
Putar 90 Derajat: Dengan Total Station yang sudah di-nol-kan pada sudut pertama, putar alat 90 derajat untuk menemukan sudut bangunan berikutnya. Ini memastikan bangunan Anda benar-benar siku.

Pertanyaan Umum Seputar Total Station (FAQ)

Bagi Anda yang masih awam, berikut adalah jawaban atas pertanyaan yang sering diajukan mengenai alat ini:

1. Apa Fungsi Utama Total Station?

Total Station adalah instrumen pengukuran presisi. Alat ini menggabungkan fungsi pengukuran sudut (seperti theodolite) dengan kemampuan pengukuran jarak elektronik (EDM). Ini menjadikannya alat yang sangat berguna untuk survei tanah (land surveying) dan profil konstruksi.

2. Apa Perbedaan Total Station dan Theodolite?

Keduanya digunakan untuk mengukur sudut dengan sangat akurat. Perbedaan utamanya adalah Total Station bisa mengukur jarak secara otomatis, sedangkan Theodolite tidak. Pada Theodolite, jarak harus diukur manual dengan meteran atau dihitung secara tidak langsung. Selain itu, Total Station selalu berbasis digital/elektronik.

3. Seberapa Akurat Alat Ini?

Sangat akurat. Total Station dianggap sebagai metode terbaik untuk pengukuran sudut di lapangan. Akurasinya bisa mencapai beberapa miliradian atau detik busur. Untuk jarak, alat ini bisa mengukur hingga ketelitian 1,5 milimeter dari jarak sebenarnya (bahkan hingga jarak 1,5 kilometer).

4. Apa Itu Robotic Total Station?

Robotic Total Station adalah versi canggih yang bisa dikendalikan dari jarak jauh menggunakan remote. Ini memungkinkan satu orang saja untuk mengoperasikan alat sekaligus memegang tongkat prisma (one-man operation). Efisiensi kerjanya jauh lebih tinggi, namun harganya memang lebih mahal dibandingkan model manual.

5. Di Mana Bisa Membeli Total Station?

Anda dapat mencari supplier alat survei terpercaya seperti PT Global Teknik Pasundan. Pastikan Anda memilih model yang sesuai dengan kebutuhan proyek, mulai dari alat dasar hingga tipe robotik yang canggih.
