Dalam proses manufaktur dan rekayasa material, mengukur kekuatan tarik (Tensile Test) saja seringkali tidak cukup untuk merepresentasikan kondisi pembebanan di dunia nyata. Banyak komponen struktural—seperti balok beton, sasis kendaraan, dan pipa baja—justru lebih sering menerima gaya tekan dan tarik secara bersamaan yang menyebabkan material melengkung.

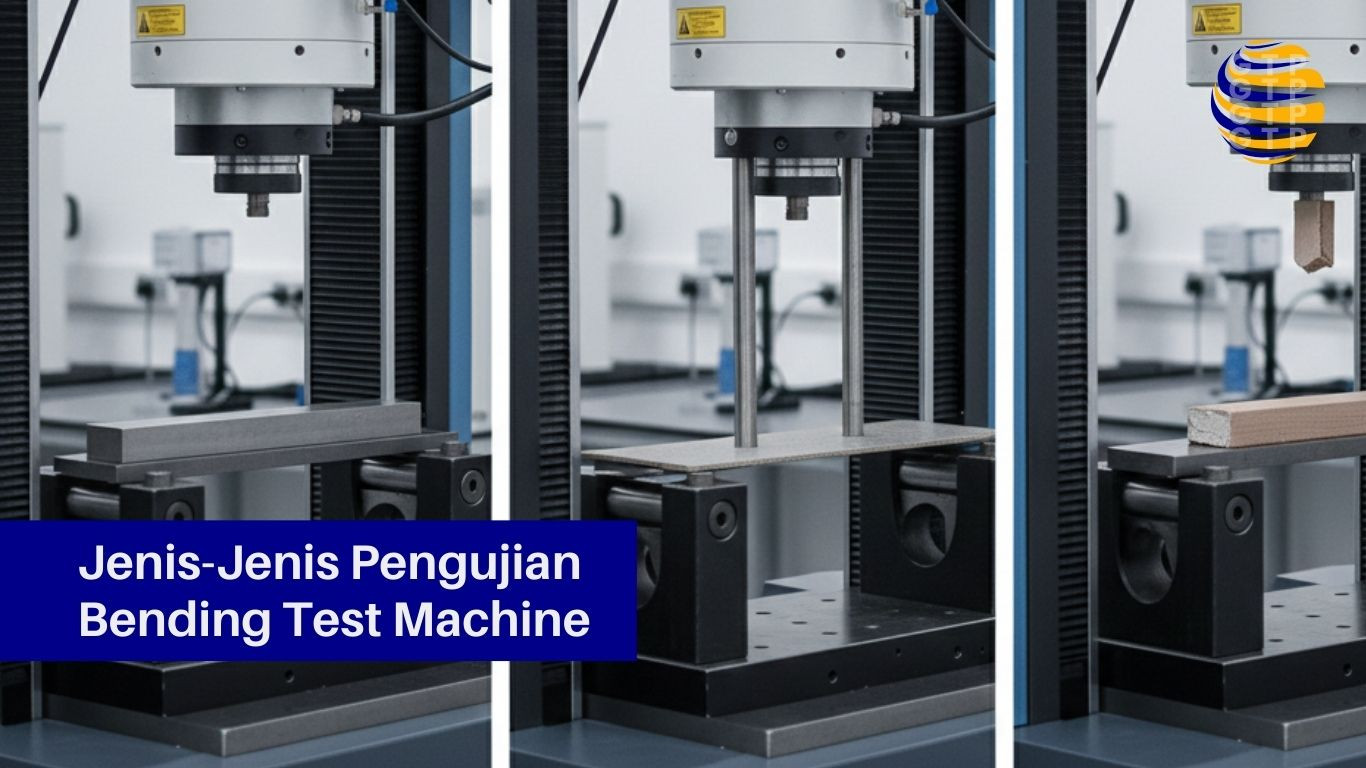

Di sinilah Pengujian Bending (Uji Lengkung) menggunakan Universal Testing Machine (UTM) atau Bending Test Machine khusus memainkan peran analitis yang sangat krusial. Pengujian ini tidak hanya sekadar melihat apakah material bisa ditekuk, tetapi secara presisi mengukur Flexural Strength (Kekuatan Lentur), Flexural Modulus (Kekakuan), dan daktilitas material hingga mencapai titik patah atau deformasi plastis.

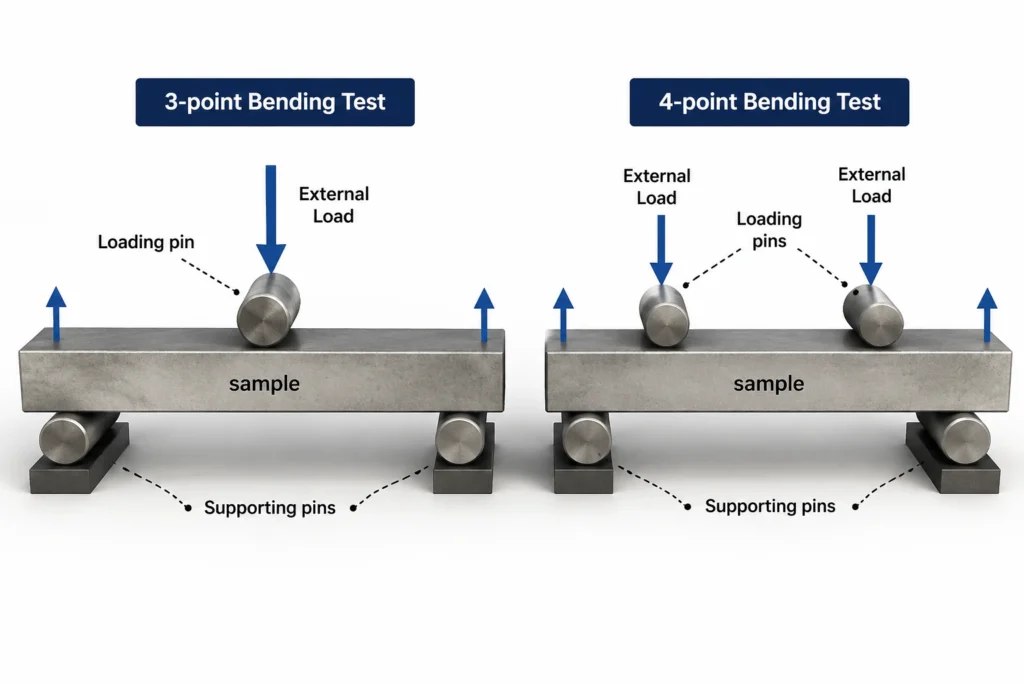

Jenis-Jenis Klasifikasi Utama dalam Pengujian Bending
Secara mekanis, pengujian bending dibagi menjadi dua metode utama berdasarkan bagaimana beban (load) didistribusikan ke permukaan spesimen uji. Pemilihan metode ini sangat bergantung pada jenis material dan standar pengujian yang digunakan (seperti ASTM E290 atau ISO 7438).
1. 3-Point Bending Test (Uji Lengkung Tiga Titik)
Ini adalah metode yang paling umum dan fundamental. Spesimen diletakkan di atas dua titik tumpu (support pins) di bagian bawah, dan beban diberikan melalui satu titik tekan (loading pin) tepat di tengah spesimen dari arah atas.
Metode ini menciptakan tegangan lentur maksimum yang terkonsentrasi tepat di bawah titik beban tengah. Sangat ideal untuk material yang relatif homogen, plastik, komposit, atau untuk mengevaluasi kualitas sambungan las (weld joint bend test).
2. 4-Point Bending Test (Uji Lengkung Empat Titik)
Berbeda dengan 3-Point, metode ini menggunakan dua titik tumpu di bawah dan dua titik tekan di atas (biasanya berjarak sepertiga atau seperempat dari total rentang spesimen).
Karena beban didistribusikan melalui dua titik, tegangan maksimum tersebar merata di sepanjang area antara dua titik tekan tersebut, bukan hanya di satu titik tengah. Hal ini membuat 4-Point Bending sangat direkomendasikan untuk material rapuh (brittle) seperti keramik, kaca, atau material yang memiliki cacat internal, karena probabilitas untuk menemukan titik terlemah material menjadi lebih tinggi.
Tabel Komparasi: 3-Point vs 4-Point Bending
| Parameter Analisis | 3-Point Bending Test | 4-Point Bending Test |
|---|---|---|
| Distribusi Beban | Terkonsentrasi pada satu titik tengah (Puncak Momen Lentur). | Terdistribusi merata di antara dua titik beban (Area Momen Lentur Konstan). |
| Karakteristik Material | Ideal untuk polimer, kayu, paduan logam homogen, dan evaluasi sambungan las. | Sangat disarankan untuk material rapuh (brittle) seperti keramik, beton, dan komposit tingkat lanjut. |
| Sensitivitas Cacat | Rendah. Hanya menguji area spesifik di bawah titik beban. | Tinggi. Mampu mendeteksi cacat mikro di seluruh area di antara dua titik tekan. |
| Akurasi Flexural Modulus | Cenderung menghasilkan nilai yang sedikit lebih tinggi akibat adanya tegangan geser (shear stress). | Sangat akurat karena area antara dua titik beban murni mengalami tegangan lentur tanpa gaya geser. |
Apa Saja yang Dianalisis Saat Spesimen Melengkung?
Ketika Bending Test Machine mulai memberikan tekanan, software pada komputer akan membaca grafik hubungan antara Beban (Load) dan Perpindahan (Displacement). Dari grafik ini, insinyur material dapat mengekstraksi data kritis berikut:
Flexural Strength (Modulus of Rupture): Tegangan maksimum yang bisa ditahan material tepat sebelum ia retak atau patah.
Yield Point: Titik di mana material berubah dari fase elastis (bisa kembali ke bentuk semula) menjadi plastis (melengkung permanen). Sangat penting dalam desain struktur bangunan agar balok tidak mengalami deformasi permanen saat menahan beban kerja.
Daktilitas: Kemampuan material untuk melengkung sejauh mungkin tanpa mengalami perpatahan. Pada pengujian pelat baja, pelat seringkali ditekuk hingga 180 derajat untuk memastikan tidak ada retakan rambut (micro-cracking) pada radius tekukannya.
Aplikasi Kritis Pengujian Bending di Industri
Kualifikasi Prosedur Pengelasan (WPS): Uji Root Bend dan Face Bend adalah prosedur wajib untuk memastikan bahwa fusi las pada sambungan pipa atau pelat baja benar-benar matang dan tidak mengandung porositas atau slag inclusion yang membuatnya rapuh saat ditekuk.
Industri Konstruksi & Sipil: Mengevaluasi kekuatan lentur balok beton (concrete beam) sebelum digunakan dalam proyek jembatan atau gedung tinggi. Beton memiliki kuat tekan yang hebat, namun kuat lenturnya lemah, sehingga data uji ini krusial untuk penentuan volume besi tulangan.
Manufaktur Dirgantara & Otomotif: Menguji sifat mekanis material komposit (seperti carbon fiber) yang digunakan pada sayap pesawat atau sasis mobil. Desain harus cukup kaku untuk menahan beban aerodinamis, namun memiliki fleksibilitas tertentu agar tidak patah saat menerima turbulensi.
Kesimpulan
Pengujian Bending adalah metode analisis esensial yang menjembatani antara teori material dan realitas aplikasi di lapangan. Dengan memahami perbedaan mekanis antara 3-Point dan 4-Point Bending, serta didukung oleh interpretasi kurva data yang tepat dari Bending Test Machine, industri dapat mencegah kegagalan struktural, memastikan kepatuhan terhadap standar internasional, dan menjamin keselamatan produk akhir.
