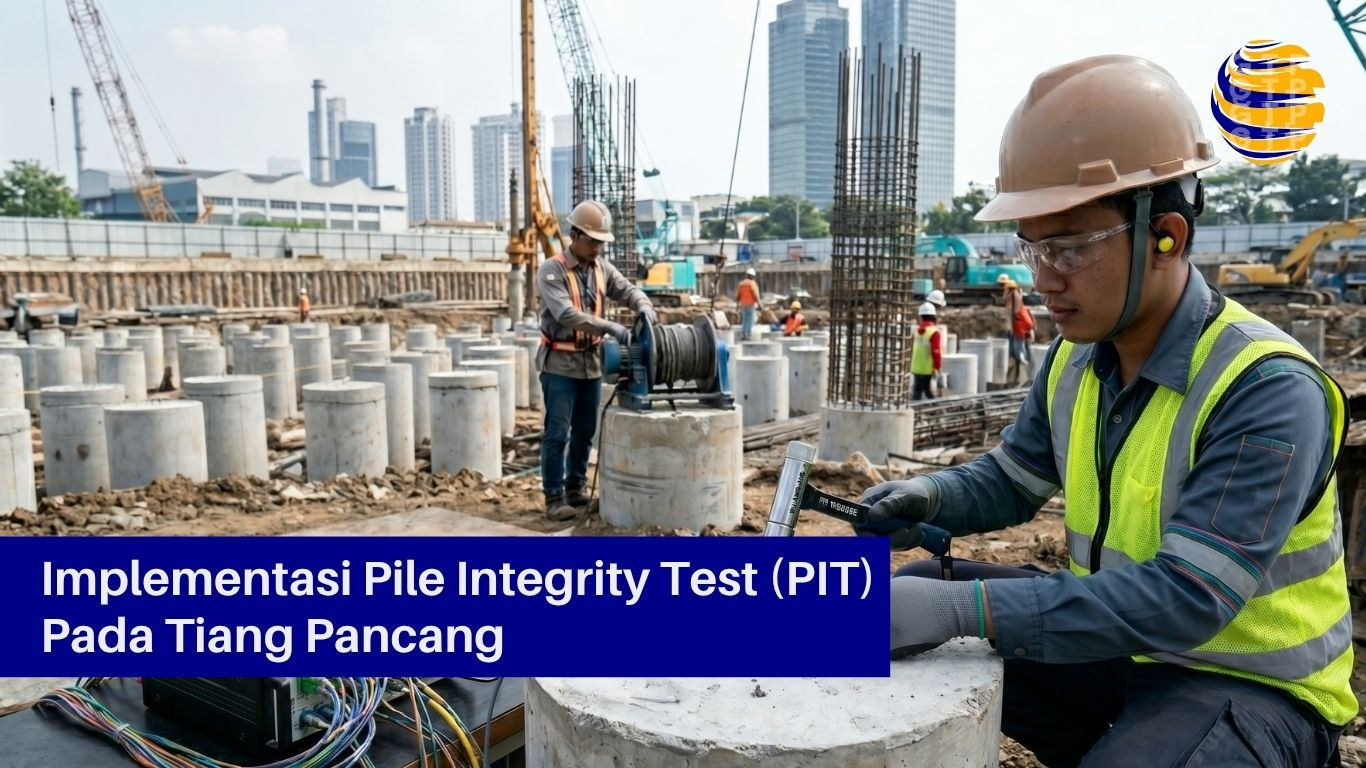

Implementasi Pile Integrity Test (PIT) pada Tiang Pancang

Dalam dunia konstruksi modern, pondasi memegang peranan krusial sebagai elemen dasar yang menopang seluruh struktur di atasnya. Kegagalan pada pondasi dapat berakibat fatal, mulai dari kerusakan struktural hingga potensi keruntuhan total. Oleh karena itu, memastikan integritas dan kualitas tiang pancang menjadi sebuah keharusan, bukan lagi pilihan. Salah satu metode pengujian yang paling efektif, efisien, dan non-destruktif untuk tujuan ini adalah Pile Integrity Test (PIT).

Apa Itu Pile Integrity Test (PIT)?

Pengertian Dasar dan Prinsip Kerja PIT

Pile Integrity Test, sering juga disebut Uji Integritas Tiang Pancang, adalah sebuah teknik pengujian geoteknik yang memeriksa kontinuitas material dan penampang tiang pancang. Prinsip kerjanya sederhana namun efektif: sebuah palu impuls khusus digunakan untuk memukul kepala tiang, menghasilkan gelombang stres (gelombang regangan) yang merambat ke bawah sepanjang tiang. Sensor akselerometer yang ditempelkan pada kepala tiang akan merekam gelombang pantul yang kembali ke permukaan. Perubahan pada pola gelombang pantul ini mengindikasikan adanya anomali atau cacat di dalam tiang.

Sejarah Singkat dan Evolusi Pengujian Tiang

Konsep pengujian integritas tiang telah berkembang sejak pertengahan abad ke-20, didorong oleh kebutuhan akan metode yang lebih cepat dan ekonomis dibandingkan uji beban statis yang memakan waktu dan biaya. Awalnya, metode ini masih bersifat rudimenter, namun seiring perkembangan teknologi sensor dan komputasi, PIT modern telah menjadi alat yang sangat presisi dengan kemampuan analisis data yang canggih, memungkinkannya untuk diterapkan pada berbagai jenis tiang dan kondisi tanah.

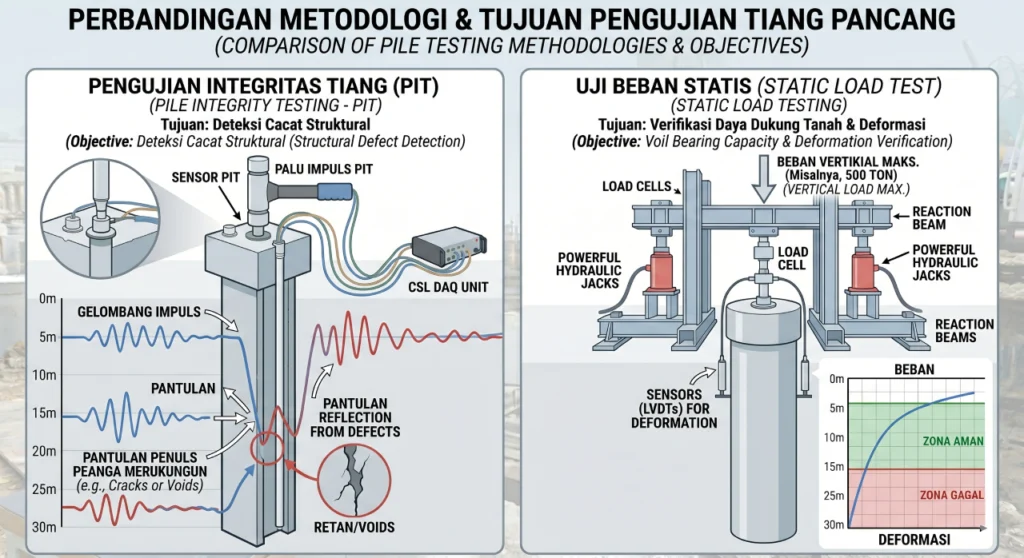

Perbedaan PIT dengan Uji Beban Tiang

Penting untuk memahami bahwa PIT berbeda secara fundamental dengan uji beban tiang (Static Load Test atau PDA – Pile Driving Analyzer). PIT adalah uji integritas yang memeriksa kondisi fisik tiang, apakah ada cacat atau tidak. Ia tidak mengukur kapasitas dukung ultimate tiang. Sementara itu, uji beban tiang, baik statis maupun dinamis (PDA), bertujuan untuk mengukur kapasitas dukung atau daya dukung tiang terhadap beban yang direncanakan. PIT seringkali menjadi langkah awal untuk menyaring tiang-tiang yang berpotensi cacat sebelum melakukan uji beban yang lebih mahal.

Mengapa Pile Integrity Test Penting Dilakukan?

Deteksi Dini Cacat dan Anomali Tiang Pancang

Salah satu alasan utama mengapa PIT sangat penting adalah kemampuannya untuk mendeteksi cacat tersembunyi pada tiang pancang yang tidak terlihat secara visual di permukaan. Cacat seperti retakan, segregasi beton, void (rongga), atau penyempitan penampang (necking) dapat terjadi karena berbagai faktor, termasuk kesalahan dalam proses pemancangan, kualitas material yang buruk, atau masalah tanah di sekitar tiang. Deteksi dini ini memungkinkan tindakan perbaikan yang cepat sebelum pembangunan superstruktur dimulai, menghindari biaya yang jauh lebih besar di kemudian hari.

Manfaat PIT untuk Jaminan Kualitas Konstruksi

Implementasi PIT secara rutin merupakan bagian integral dari program jaminan kualitas (Quality Assurance) dalam proyek pondasi. Dengan menguji sebagian atau seluruh tiang pancang, kontraktor dan pemilik proyek dapat memperoleh keyakinan bahwa tiang yang telah terpasang memiliki integritas struktural yang baik dan sesuai dengan desain. Ini membantu menjaga reputasi, memenuhi standar proyek, dan memberikan ketenangan pikiran bagi semua pihak terkait.

Manfaat PIT meliputi:

• Kecepatan dan Efisiensi: Pengujian satu tiang hanya memerlukan beberapa menit, memungkinkan pengujian banyak tiang dalam satu hari.
• Non-Destruktif: Tidak merusak tiang yang diuji, sehingga tiang yang baik dapat langsung digunakan.
• Biaya Relatif Rendah: Lebih ekonomis dibandingkan uji beban tiang, terutama untuk pengujian skala besar.
• Cakupan Luas: Dapat diterapkan pada berbagai jenis tiang (beton, baja, bored pile, precast pile) dan kondisi tanah.
• Mitigasi Risiko: Mengurangi risiko kegagalan struktural akibat cacat pondasi yang tidak terdeteksi.

Peran PIT dalam Mitigasi Risiko Proyek

Cacat pada tiang pancang yang tidak terdeteksi dapat mengakibatkan konsekuensi serius, mulai dari penurunan struktur yang tidak merata, retakan pada bangunan, hingga potensi keruntuhan. Biaya perbaikan struktur yang sudah terbangun sangat tinggi, belum lagi potensi kehilangan nyawa dan kerugian finansial akibat penundaan proyek atau gugatan hukum. PIT berperan sebagai alat mitigasi risiko yang proaktif, memungkinkan identifikasi dan perbaikan cacat pada tahap awal, sehingga menghindari kerugian yang jauh lebih besar di masa depan.

Bagaimana Prosedur Implementasi Pile Integrity Test?

Persiapan Lapangan dan Kondisi Tiang Pancang

Persiapan yang matang adalah kunci akurasi hasil PIT. Kepala tiang pancang harus bersih dari material lepas, kotoran, air, atau genangan. Permukaan kepala tiang harus rata dan halus untuk memastikan kontak yang baik antara sensor dan tiang. Jika ada beton yang keropos atau tidak rata, perlu dilakukan perataan dan pembersihan terlebih dahulu. Pengujian biasanya dilakukan setelah beton mencapai kekuatan yang memadai (umumnya setelah 7 hari).

Peralatan Utama yang Digunakan dalam PIT

Implementasi PIT membutuhkan beberapa komponen peralatan kunci:

Sensor Akselerometer dan Palu Impuls

Sensor Akselerometer: Perangkat elektronik kecil yang ditempelkan pada kepala tiang. Fungsinya adalah mendeteksi dan mengukur percepatan gerakan kepala tiang akibat gelombang stres yang dipancarkan dan dipantulkan. Sensor ini sangat sensitif dan mampu merekam perubahan kecil sekalipun.

Palu Impuls (Hammer): Palu khusus yang dilengkapi dengan sensor beban atau akselerometer internal. Digunakan untuk memberikan pukulan ringan namun tajam pada kepala tiang. Ukuran dan berat palu disesuaikan dengan dimensi tiang. Pukulan ini menghasilkan gelombang stres kompresi yang merambat ke bawah.

Data Logger dan Software Analisis

Data Logger (Unit Akuisisi Data): Perangkat elektronik yang terhubung dengan sensor akselerometer. Fungsinya adalah mengumpulkan, merekam, dan menyimpan data gelombang yang diterima dari sensor secara real-time. Data logger modern seringkali memiliki layar untuk menampilkan grafik awal di lapangan.

Software Analisis: Perangkat lunak khusus yang terinstal pada komputer atau unit data logger. Software ini memproses data gelombang yang terekam, mengubahnya menjadi grafik yang dapat diinterpretasikan. Fitur analisisnya mencakup perhitungan kecepatan gelombang, filterisasi sinyal, dan identifikasi potensi anomali.

Langkah-Langkah Pengujian (Metode Low Strain Integrity Test)

Metode yang paling umum digunakan untuk PIT adalah Low Strain Integrity Test. Prosedurnya adalah sebagai berikut:

1. Penyiapan Permukaan Tiang: Pastikan kepala tiang bersih, kering, dan rata. Jika ada lapisan beton keropos, kikis hingga mendapatkan permukaan yang padat.
2. Pemasangan Sensor: Tempelkan sensor akselerometer pada permukaan kepala tiang yang telah disiapkan. Pastikan kontak sensor dengan tiang sangat baik, biasanya menggunakan gemuk atau lilin khusus.
3. Pemukulan Impuls: Berikan pukulan ringan namun tegas pada kepala tiang menggunakan palu impuls. Pukulan harus diberikan pada jarak sekitar 30 cm dari sensor, pada permukaan tiang yang bersih dari sensor. Beberapa pukulan (biasanya 3-5 kali) dilakukan untuk mendapatkan data yang konsisten.
4. Akuisisi dan Perekaman Data: Data logger secara otomatis akan merekam gelombang yang dipancarkan oleh palu dan gelombang pantul yang diterima oleh sensor. Data ini disimpan dalam format digital.
5. Analisis Data Awal di Lapangan: Beberapa data logger canggih memungkinkan analisis grafik gelombang secara instan di lapangan untuk mendeteksi anomali yang jelas.

Faktor-faktor yang Mempengaruhi Akurasi Hasil PIT

Akurasi hasil PIT dipengaruhi oleh beberapa faktor:

• Kualitas Permukaan Tiang: Permukaan yang kasar atau tidak rata dapat menghasilkan sinyal pantul palsu.
• Kondisi Material Tiang: Homogenitas beton sangat penting. Segregasi atau campuran yang buruk dapat memengaruhi rambatan gelombang.
• Kondisi Tanah Sekitar Tiang: Jenis tanah di sekitar tiang (misalnya, tanah lunak vs. tanah keras) dapat memengaruhi kecepatan dan atenuasi gelombang.
• Kualitas Peralatan dan Kalibrasi: Peralatan yang terkalibrasi dengan baik dan berfungsi optimal akan memberikan data yang akurat.
• Kualifikasi Operator: Operator yang berpengalaman memiliki peran besar dalam memastikan prosedur pengujian yang benar dan interpretasi awal yang tepat.

Interpretasi Hasil Pile Integrity Test: Mendeteksi Anomali Tiang

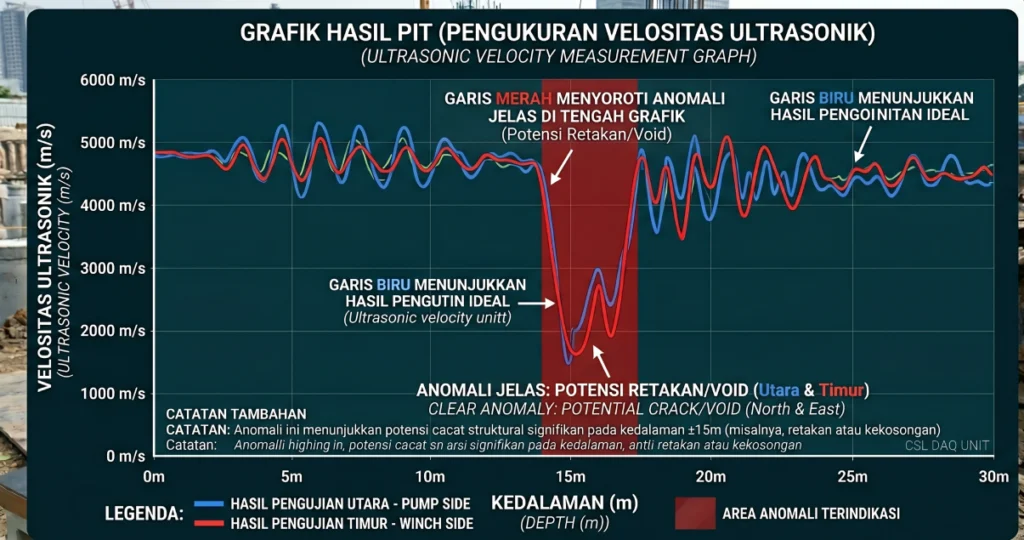

Membaca dan Menganalisis Grafik Hasil PIT

Hasil PIT biasanya disajikan dalam bentuk grafik yang menampilkan kecepatan (velocity) atau percepatan (acceleration) gelombang versus waktu atau kedalaman. Engineer akan mencari “fingerprint” atau pola tertentu pada grafik yang mengindikasikan adanya anomali. Gelombang pantul dari ujung tiang (toe reflection) adalah titik referensi penting. Perubahan mendadak pada amplitudo atau fase gelombang sebelum gelombang pantul ujung tiang menunjukkan adanya cacat.

Jenis-Jenis Anomali Tiang Pancang yang Terdeteksi PIT

PIT sangat efektif dalam mendeteksi berbagai jenis anomali:

Retakan (Cracks) dan Segregasi Beton

Retakan pada tiang atau area segregasi beton (pemisahan agregat dan pasta semen) dapat menyebabkan redaman gelombang yang signifikan dan menghasilkan pantulan awal. Pada grafik, ini akan terlihat sebagai penurunan amplitudo gelombang pantul.

Void (Rongga) atau Pelonggaran Tanah

Keberadaan rongga di dalam tiang atau area di mana tiang tidak berkontak baik dengan tanah di sekitarnya (misalnya, akibat pelonggaran tanah) akan menghasilkan pantulan gelombang yang tiba-tiba dan kuat, seringkali dengan pergeseran fase, karena adanya perubahan impedansi akustik yang drastis.

Perubahan Penampang (Contraction/Expansion)

Penyempitan penampang (necking atau contraction) tiang akan menghasilkan gelombang pantul dengan fase yang sama dengan gelombang insiden. Sebaliknya, pembesaran penampang (bulging atau expansion) akan menghasilkan gelombang pantul dengan fase berlawanan. Ini penting untuk memastikan bahwa tiang memiliki dimensi yang konsisten sepanjang kedalamannya.

Tiang Terputus (Neck/Break)

Ini adalah cacat paling serius. Jika tiang terputus sepenuhnya atau hampir sepenuhnya (misalnya, karena kesalahan pemancangan yang parah), gelombang tidak akan dapat merambat lebih jauh, dan grafik akan menunjukkan pantulan yang sangat kuat dan tiba-tiba pada titik putus tersebut, tanpa adanya pantulan dari ujung tiang.

Berikut tabel ringkasan anomali dan indikasinya:

Kategori Integritas Tiang (Good, Minor Defect, Major Defect)

Berdasarkan analisis grafik, tiang pancang dapat dikategorikan integritasnya:

• Good (Baik): Gelombang pantul menunjukkan kontinuitas yang baik tanpa anomali signifikan.
• Minor Defect (Cacat Minor): Terdapat sedikit anomali yang mungkin tidak secara signifikan memengaruhi kapasitas dukung tiang, namun perlu dicatat.
• Major Defect (Cacat Mayor): Anomali yang jelas dan signifikan yang mengindikasikan masalah serius pada integritas tiang dan berpotensi mengurangi kapasitas dukungnya secara drastis, memerlukan tindakan perbaikan atau penggantian.

Studi Kasus Singkat: Identifikasi Cacat pada Proyek Jembatan di Kalimantan

Dalam proyek pembangunan jembatan di wilayah pesisir Kalimantan, yang dikenal dengan kondisi tanah lunak dan berlumpur, kontraktor menghadapi tantangan dalam pemancangan tiang beton pracetak. Setelah pemancangan, dilakukan Pile Integrity Test pada 10% dari total tiang. Hasil PIT pada beberapa tiang menunjukkan indikasi anomali yang signifikan. Salah satu tiang menunjukkan grafik dengan pantulan kuat pada kedalaman sekitar 8 meter, tanpa ada pantulan ujung tiang. Setelah dilakukan penggalian (excavation), ditemukan bahwa tiang tersebut mengalami patah total pada kedalaman tersebut, kemungkinan besar akibat benturan dengan batuan keras atau pemancangan yang terlalu agresif. Deteksi dini ini memungkinkan tiang segera diganti, menghindari potensi kegagalan struktur jembatan di masa depan dan menyelamatkan proyek dari kerugian yang jauh lebih besar.

Standar dan Regulasi Terkait Pile Integrity Test di Indonesia

Standar Nasional Indonesia (SNI) untuk Pengujian Pondasi

Sebagai negara kepulauan dengan kondisi geologi yang beragam dan seringkali menantang, Indonesia sangat mengutamakan standar dalam konstruksi. Untuk pengujian pondasi, salah satu acuan utama adalah SNI 8460:2017 – Spesifikasi Umum untuk Pondasi Tiang. Meskipun SNI ini lebih bersifat umum, penerapannya menuntut pengujian kualitas tiang, di mana PIT menjadi metode yang diakui. Profesional konstruksi di Indonesia harus memastikan bahwa pelaksanaan PIT sesuai dengan prinsip-prinsip yang digariskan dalam standar nasional untuk menjamin validitas dan penerimaan hasil.

Referensi Internasional (ASTM D5882) dan Penerapannya di Indonesia

Di samping SNI, standar internasional seperti ASTM D5882 – Standard Test Method for Low Strain Integrity Testing of Piles adalah referensi global yang banyak digunakan dalam praktik PIT. Standar ini memberikan panduan rinci mengenai prosedur pengujian, peralatan, interpretasi data, dan pelaporan. Di Indonesia, praktisi seringkali mengintegrasikan pedoman ASTM D5882 dengan persyaratan SNI untuk mencapai kualitas pengujian yang optimal dan diakui secara luas.

Persyaratan Kualifikasi Tenaga Ahli PIT

Pelaksanaan dan interpretasi hasil PIT membutuhkan keahlian khusus. Oleh karena itu, tenaga ahli yang melakukan pengujian harus memiliki kualifikasi yang memadai, biasanya bersertifikat dari lembaga kompeten. Kualifikasi ini memastikan bahwa operator memahami prinsip-prinsip fisika gelombang, mampu mengoperasikan peralatan dengan benar, dan yang terpenting, dapat menginterpretasikan grafik hasil dengan akurat untuk memberikan rekomendasi yang tepat.

Kapan Sebaiknya Pile Integrity Test Dilakukan?

Tahapan Proyek Konstruksi yang Ideal untuk PIT

Waktu yang paling ideal untuk melakukan PIT adalah setelah tiang pancang terpasang atau tiang bor dicor dan betonnya telah mencapai kekuatan yang cukup, namun sebelum kepala tiang dipotong atau pile cap mulai dibangun. Hal ini memungkinkan identifikasi cacat secara dini, sehingga tindakan korektif dapat diambil dengan biaya dan waktu yang minimal. Jika PIT dilakukan setelah pile cap dibangun, perbaikan akan menjadi jauh lebih kompleks dan mahal.

Kondisi yang Mengharuskan Dilakukannya PIT (misalnya, masalah pemancangan, visual cacat)

PIT sangat direkomendasikan dan bahkan seringkali diwajibkan dalam kondisi-kondisi berikut:

• Pemancangan yang Tidak Normal: Terjadi kesulitan saat pemancangan, seperti tiang “mental” (tidak dapat masuk lagi), defleksi lateral yang berlebihan, atau kerusakan visual pada kepala tiang.
• Keraguan Kualitas Material: Ada kekhawatiran tentang kualitas beton yang digunakan atau proses pengecoran tiang bor.
• Proyek Berskala Besar: Proyek dengan jumlah tiang pancang yang banyak, di mana pengawasan visual mungkin tidak cukup.
• Persyaratan Kontrak: Ketika pemilik proyek atau konsultan mewajibkan pengujian integritas tiang sebagai bagian dari jaminan kualitas.
• Kondisi Tanah Sulit: Proyek yang dibangun di atas tanah yang kompleks atau bervariasi, meningkatkan risiko cacat pada tiang.

Kelebihan dan Keterbatasan Pile Integrity Test

Efisiensi Waktu dan Biaya

Salah satu keunggulan utama PIT adalah efisiensi. Pengujian per tiang hanya membutuhkan waktu beberapa menit, sehingga ratusan tiang dapat diuji dalam satu atau dua hari. Ini jauh lebih cepat dan lebih ekonomis dibandingkan dengan metode uji beban statis yang bisa memakan waktu berhari-hari per tiang dan membutuhkan peralatan berat serta penyiapan yang rumit.

Non-Destruktif dan Cakupan Pengujian

PIT adalah metode non-destruktif, artinya tiang yang diuji tidak mengalami kerusakan dan dapat langsung digunakan jika hasilnya baik. Kemampuannya untuk mendeteksi berbagai jenis cacat internal, dari retakan kecil hingga tiang putus, pada berbagai jenis tiang (beton pracetak, bored pile, baja) menjadikannya alat serbaguna untuk kontrol kualitas.

Batasan Kedalaman dan Tipe Cacat yang Terdeteksi

Meskipun kuat, PIT memiliki keterbatasan:

• Kedalaman Deteksi: Efektivitas deteksi PIT menurun seiring bertambahnya kedalaman. Umumnya, PIT efektif hingga kedalaman sekitar 30-50 kali diameter tiang, tergantung pada kondisi tanah dan kualitas tiang.
• Tidak Mengukur Kapasitas Beban: PIT hanya menilai integritas, bukan kapasitas dukung. Tiang yang “good” secara integritas belum tentu mampu menahan beban desain jika kapasitas dukung tanahnya kurang.
• Tipe Cacat Tertentu: PIT mungkin kurang sensitif terhadap cacat yang sangat halus atau cacat di bagian bawah tiang di zona tanah yang sangat lunak.
• Air Tanah Tinggi: Keberadaan air tanah yang sangat tinggi dapat memengaruhi rambatan gelombang dan interpretasi hasil.

Kesimpulan dan Rekomendasi untuk Implementasi PIT yang Efektif

Pile Integrity Test adalah investasi penting dalam setiap proyek konstruksi pondasi. Kemampuannya untuk mendeteksi dini cacat secara non-destruktif, cepat, dan ekonomis menjadikannya alat yang tak tergantikan dalam memastikan kualitas, mengurangi risiko, dan menghemat biaya jangka panjang. Untuk profesional konstruksi di Indonesia, pemahaman yang mendalam tentang PIT, termasuk prosedur, interpretasi, dan kepatuhan terhadap standar seperti SNI, adalah kunci keberhasilan proyek pondasi.

Pentingnya Pengawasan dan Kualitas Pelaksana

Keberhasilan implementasi PIT sangat bergantung pada pengawasan yang ketat dan kualitas pelaksana. Memilih penyedia jasa PIT yang memiliki rekam jejak terbukti, peralatan yang terkalibrasi, dan tenaga ahli bersertifikat adalah langkah krusial. Interpretasi yang benar oleh engineer geoteknik berpengalaman akan menjamin bahwa setiap anomali terdeteksi dan dinilai secara akurat, diikuti dengan rekomendasi tindakan yang tepat.
