Kolaborasi PDA dan NDT Test Untuk Pengujian Destruktif

Dalam industri konstruksi modern, integritas dan keamanan struktur adalah prioritas utama. Penilaian kondisi struktur yang akurat sangat krusial, baik untuk proyek pembangunan baru, pemeliharaan infrastruktur lama, maupun evaluasi kerusakan pascabencana. Mengandalkan satu metode pengujian saja seringkali tidak cukup untuk mendapatkan gambaran menyeluruh.

Di sinilah kolaborasi strategis antara Pengujian Dinamis Pondasi (PDA Test), Uji Non-Destruktif (NDT), dan Pengujian Destruktif menjadi sangat vital. Pendekatan terpadu ini menawarkan solusi komprehensif yang mengoptimalkan efisiensi, meminimalkan kerusakan tidak perlu, dan memberikan data yang lebih akurat untuk pengambilan keputusan teknis yang krusial.

Apa itu Pengujian Destruktif dan Mengapa Penting?

Pengertian Dasar Pengujian Destruktif

Pengujian destruktif (uji merusak) adalah proses analisis di mana suatu material atau komponen diuji hingga mengalami kegagalan atau perubahan permanen. Hasil dari pengujian ini memberikan data kritis mengenai kekuatan, kekakuan, daktilitas, dan karakteristik material lainnya yang esensial untuk validasi desain dan jaminan kualitas. Tanpa pengujian ini, sulit untuk secara definitif mengetahui kemampuan material menahan beban dan kondisi operasional.

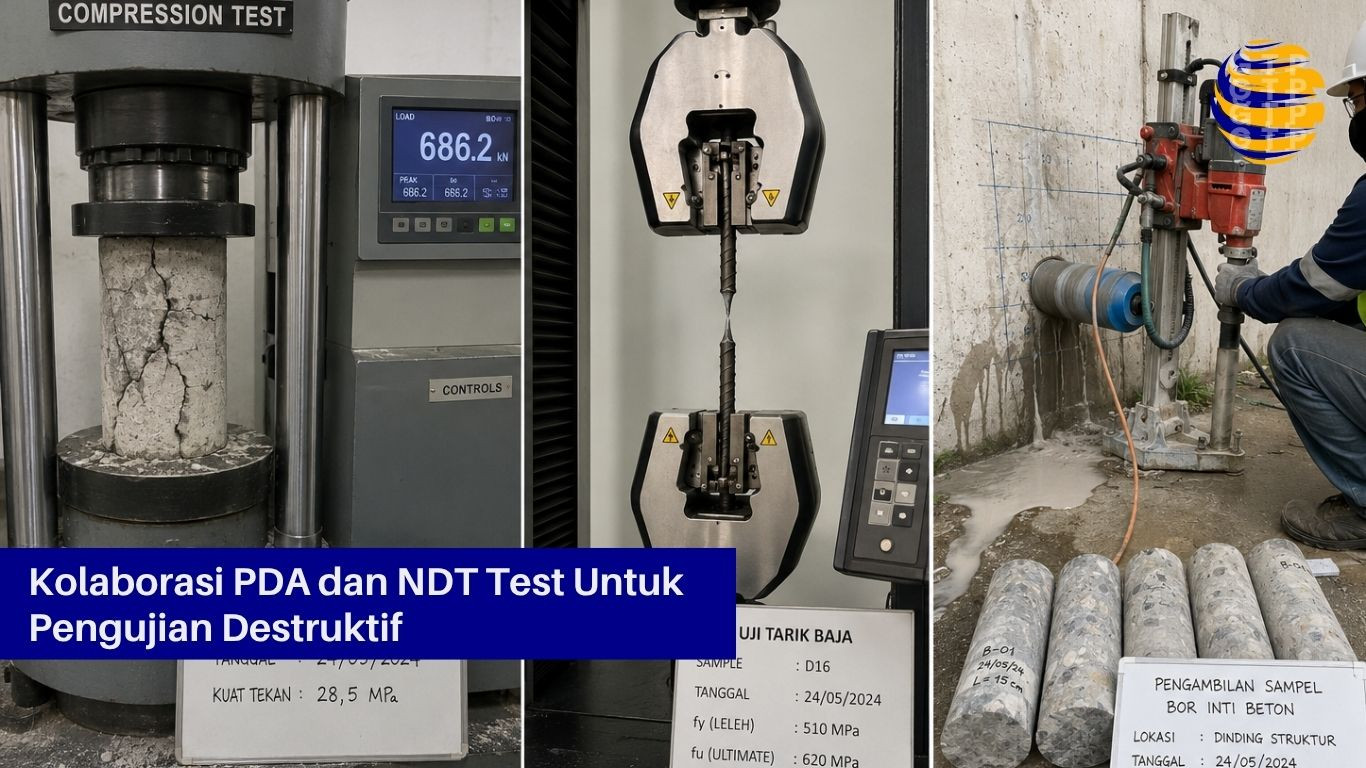

Jenis-Jenis Pengujian Destruktif Utama dan Aplikasinya

Ada berbagai jenis pengujian destruktif yang umum digunakan dalam konstruksi, masing-masing dengan aplikasi spesifiknya:

• Uji Tekan Beton (Concrete Compression Test): Ini adalah salah satu pengujian destruktif paling fundamental untuk beton. Sampel kubus atau silinder beton dihancurkan di bawah beban tekan untuk menentukan kuat tekan beton. Hasilnya krusial untuk memastikan mutu beton sesuai dengan perencanaan dan Standar Nasional Indonesia (SNI 2493:2011).
• Uji Tarik Baja (Steel Tensile Test): Sampel baja (misalnya, tulangan) ditarik hingga putus untuk mengukur kuat tarik, titik leleh, elongasi, dan reduksi area. Data ini penting untuk memastikan baja tulangan memenuhi spesifikasi desain dan SNI 07-2052-2017 untuk kekuatan dan daktilitas.
• Uji Bor Inti (Concrete Core Drilling): Sampel inti beton diambil langsung dari struktur eksisting menggunakan alat bor. Inti beton ini kemudian diuji tekan di laboratorium. Metode ini memungkinkan penilaian kekuatan beton aktual pada bagian struktur yang spesifik dan seringkali menjadi tolok ukur akhir penilaian struktur lama. Proses pengambilan sampel inti ini dijelaskan dalam SNI 03-2492-1991.
• Uji Kuat Lentur Beton (Flexural Strength Test): Dilakukan pada balok beton untuk mengukur kapasitas beton menahan beban lentur. Penting untuk desain elemen struktur seperti pelat dan perkerasan jalan.
• Uji Tarik Tulangan (Rebar Pull-Out Test): Digunakan untuk menilai kuat lekatan (bond strength) antara tulangan baja dan beton. Meskipun sering dianggap semi-destruktif karena kerusakannya terlokalisasi, esensinya adalah menguji hingga kegagalan lekatan.

Manfaat dan Keterbatasan Pengujian Destruktif

Manfaat:

• Akurasi Tinggi: Memberikan data kuantitatif yang paling presisi mengenai sifat material sebenarnya.
• Verifikasi Desain: Memastikan material memenuhi persyaratan desain dan standar.
• Keandalan: Hasil yang diperoleh sangat diandalkan untuk analisis kegagalan dan pengambilan keputusan kritis.

Keterbatasan:

• Merusak Struktur: Membutuhkan pengambilan sampel yang merusak integritas struktur, meskipun terlokalisasi.
• Biaya dan Waktu: Proses pengambilan dan pengujian sampel bisa mahal dan memakan waktu.
• Representasi Terbatas: Sampel yang diuji mungkin tidak sepenuhnya merepresentasikan kondisi seluruh struktur.

Memahami Peran PDA Test dan NDT dalam Penilaian Struktur

PDA Test dan NDT adalah pelengkap krusial bagi pengujian destruktif. Keduanya memungkinkan evaluasi awal yang luas tanpa menyebabkan kerusakan permanen pada struktur.

PDA Test dan NDT: Merujuk pada metode pengujian yang dapat mengevaluasi kondisi dan integritas struktur tanpa merusaknya. PDA (Pile Driving Analyzer) khusus untuk pondasi tiang pancang, sementara NDT (Non-Destructive Testing) mencakup berbagai teknik untuk elemen struktur lain. Keduanya berfungsi untuk mengidentifikasi potensi masalah, area anomali, atau cacat secara efisien dan non-invasif.

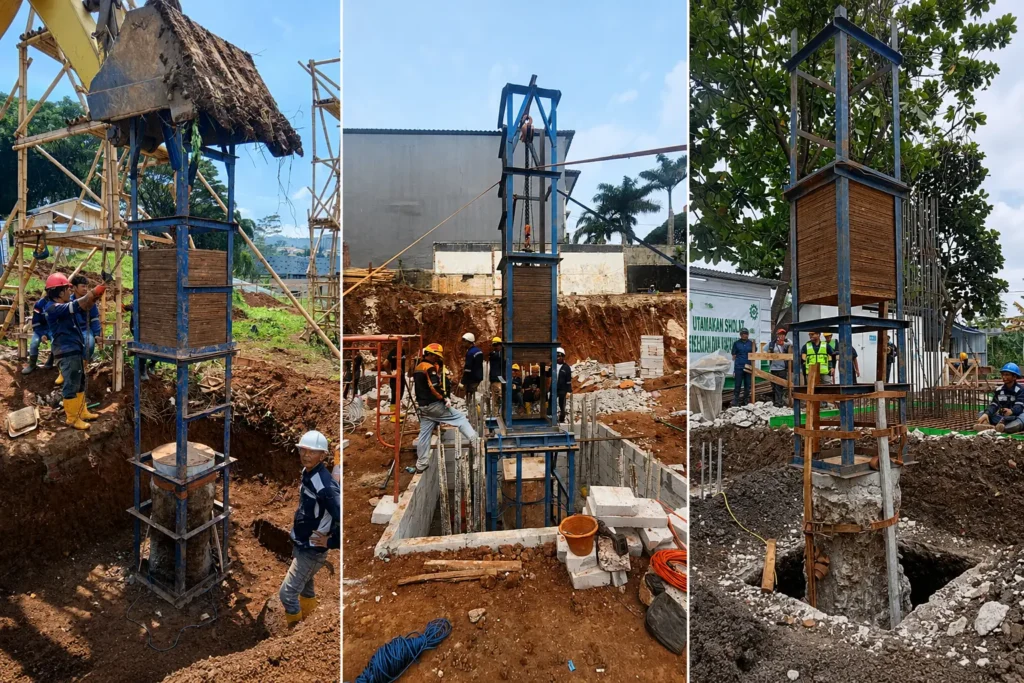

Pengujian Dinamis Pondasi (PDA Test): Fungsi dan Keunggulan

PDA Test (Pile Driving Analyzer) adalah metode uji non-destruktif yang digunakan untuk menilai kapasitas dukung, integritas, dan kinerja pondasi tiang pancang selama dan setelah proses pemancangan.

Apa itu PDA Test? PDA Test adalah uji beban dinamis yang dilakukan pada tiang pancang saat atau segera setelah pemancangan. Dengan menganalisis respons tiang terhadap pukulan palu (impact), sistem PDA dapat menghitung kapasitas dukung ultimit tiang, tegangan dan regangan selama pemancangan, serta mendeteksi cacat struktur seperti retakan atau sambungan yang buruk.

Fungsi dan Keunggulan PDA Test:

• Verifikasi Kapasitas Dukung: Mengukur kapasitas dukung aktual tiang di lokasi, yang mungkin berbeda dari perhitungan desain.
• Deteksi Cacat: Mengidentifikasi potensi kerusakan pada tiang pancang (misalnya, retak, penyempitan penampang) yang terjadi selama pemancangan.
• Optimasi Pemancangan: Memberikan informasi real-time yang dapat digunakan untuk menyesuaikan energi palu dan meminimalkan kerusakan.
• Efisiensi Waktu dan Biaya: Lebih cepat dan seringkali lebih ekonomis daripada uji beban statis konvensional, memungkinkan pengujian banyak tiang dalam waktu singkat.
• Uji Integritas Pondasi (PIT): PDA Test sering juga digabungkan dengan Uji Integritas Tiang (PIT Test) untuk evaluasi menyeluruh.

Uji Non-Destruktif (NDT): Berbagai Metode dan Aplikasinya

Uji Non-Destruktif (NDT) mencakup berbagai teknik yang digunakan untuk memeriksa material atau komponen tanpa merusak kemampuan layanannya di masa depan. Dalam konstruksi, NDT penting untuk penilaian kondisi struktur eksisting dan jaminan kualitas konstruksi baru.

Berbagai Metode NDT: Metode NDT populer meliputi Hammer Test (uji pantul), Ultrasonic Pulse Velocity (UPV), dan Ground Penetrating Radar (GPR). Hammer Test menilai kekerasan permukaan dan memprediksi kekuatan beton, UPV mengukur kecepatan gelombang suara untuk mendeteksi rongga atau retakan, sementara GPR memetakan lokasi tulangan dan anomali di bawah permukaan.

Beberapa metode NDT yang umum:

• Hammer Test (Schmidt Hammer Test): Mengukur kekerasan permukaan beton melalui pantulan pegas. Dapat digunakan untuk memperkirakan kuat tekan beton di lapangan, meskipun hasilnya harus dikorelasikan dengan uji bor inti untuk akurasi yang lebih tinggi.
• Ultrasonic Pulse Velocity (UPV) Test: Mengukur kecepatan gelombang suara yang melewati beton. Kecepatan gelombang yang rendah dapat mengindikasikan adanya rongga, retakan, atau degradasi beton, membantu menilai mutu beton dan keseragaman.
• Ground Penetrating Radar (GPR): Menggunakan gelombang radio untuk mendeteksi objek di bawah permukaan, seperti tulangan baja, saluran utilitas, atau rongga dalam beton. Sangat berguna untuk memetakan penempatan tulangan pada struktur beton bertulang dan mengidentifikasi anomali.
• Rebar Detector/Covermeter: Untuk menemukan lokasi, diameter, dan tebal selimut beton pada tulangan baja.
• Infrared Thermography: Mendeteksi perbedaan suhu permukaan yang dapat mengindikasikan delaminasi, kelembaban, atau masalah lain.

Perbedaan Mendasar Antara NDT/PDA dan Pengujian Destruktif

Memahami perbedaan antara kedua jenis pengujian ini sangat penting untuk memilih strategi yang tepat.

Mengapa Kolaborasi PDA, NDT, dan Destruktif Penting? (Pendekatan Komprehensif)

Masing-masing metode pengujian memiliki keunggulan dan keterbatasannya sendiri. Kolaborasi ketiganya menciptakan sinergi yang tidak hanya melampaui kemampuan masing-masing secara individual, tetapi juga menghasilkan penilaian struktur yang jauh lebih akurat, efisien, dan ekonomis.

Manfaat Sinergi Pengujian: Kolaborasi PDA, NDT, dan pengujian destruktif memungkinkan identifikasi masalah awal secara non-invasif (NDT/PDA), kemudian memfokuskan pengujian destruktif yang mahal dan merusak pada area yang benar-benar memerlukan verifikasi detail. Pendekatan ini meningkatkan akurasi data, mengoptimalkan alokasi sumber daya, dan meminimalkan kerusakan yang tidak perlu pada struktur.

Mengidentifikasi Area Kritis dengan NDT/PDA Sebelum Destruktif

NDT dan PDA Test berfungsi sebagai “penyaring” awal. Dengan cepat dan tanpa merusak, NDT dapat memindai area permukaan yang luas pada balok, kolom, dan pelat untuk mendeteksi anomali seperti potensi cacat struktur, variasi mutu beton, atau lokasi tulangan yang tidak sesuai. Sementara itu, PDA Test secara efisien menilai integritas dan kapasitas dukung pondasi. Data awal ini sangat berharga karena mengarahkan tim pengujian untuk mengetahui area mana yang memiliki kemungkinan masalah dan perlu diperiksa lebih lanjut dengan metode destruktif.

Optimasi Pengambilan Sampel Destruktif untuk Hasil Lebih Akurat

Salah satu keunggulan terbesar dari integrasi metode uji adalah kemampuannya untuk mengoptimalkan penempatan pengujian destruktif. Daripada melakukan pengeboran inti beton secara acak atau uji tarik baja pada setiap segmen, data dari NDT/PDA memungkinkan insinyur untuk:

• Menargetkan Area Bermasalah: Pengambilan sampel bor inti dapat difokuskan pada area dengan indikasi kuat tekan rendah dari Hammer Test atau area dengan anomali gelombang dari UPV.
• Memverifikasi Anomali: NDT/PDA dapat mengindikasikan adanya void atau retakan, dan pengujian destruktif dapat memverifikasi keberadaan dan tingkat keparahannya.
• Mengurangi Jumlah Sampel: Dengan menargetkan, jumlah sampel destruktif yang diambil dapat dikurangi, meminimalkan kerusakan dan biaya.

Efisiensi Biaya dan Waktu Proyek dengan Pendekatan Terpadu

Kolaborasi ini bukan hanya tentang akurasi, tetapi juga tentang efisiensi biaya dan waktu. Pengujian destruktif, terutama pengambilan sampel inti dan perbaikan pasca-pengujian, bisa sangat mahal dan memakan waktu. Dengan menggunakan NDT/PDA sebagai langkah awal, proyek dapat:

• Mengurangi Biaya Pengujian: Mengurangi jumlah lokasi pengujian destruktif yang tidak perlu.
• Mempercepat Jadwal: NDT/PDA memberikan hasil cepat di lapangan, mempercepat proses identifikasi masalah dan pengambilan keputusan awal.
• Meminimalkan Gangguan Operasional: Kerusakan minimal berarti gangguan operasional pada fasilitas atau lalu lintas juga berkurang.

Peningkatan Keamanan dan Keandalan Struktur Jangka Panjang

Dengan data yang lebih lengkap dan terverifikasi dari kombinasi pengujian, insinyur dapat membuat penilaian yang lebih informatif tentang umur layanan bangunan dan keamanan struktur. Pemahaman yang mendalam tentang kondisi internal dan eksternal struktur memungkinkan rekomendasi perbaikan atau penguatan yang lebih tepat, sehingga meningkatkan keandalan struktur dan mengurangi risiko kegagalan di masa depan. Ini adalah investasi jangka panjang untuk manajemen risiko konstruksi yang efektif.

Kerangka Kerja Pengambilan Keputusan: Kapan Menggunakan Kolaborasi Ini?

Pendekatan terpadu ini paling efektif dalam skenario tertentu dan mengikuti serangkaian langkah logis untuk memastikan hasil maksimal.

Skenario Aplikasi: Proyek Infrastruktur, Gedung Lama, atau Penilaian Kerusakan

Kolaborasi ini sangat ideal untuk berbagai skenario:

• Proyek Infrastruktur Besar: Seperti jembatan, jalan layang, atau pelabuhan, di mana integritas struktural sangat vital dan risiko kegagalan memiliki konsekuensi besar.
• Penilaian Struktur Gedung Lama: Untuk tujuan renovasi, penambahan lantai, atau perpanjangan umur layanan. Penilaian kondisi struktur yang akurat dari elemen beton bertulang dan pondasi sangat penting.
• Evaluasi Pascabencana: Setelah gempa bumi, banjir, atau kebakaran, untuk menilai tingkat kerusakan dan memutuskan apakah struktur masih layak atau perlu dihancurkan/diperbaiki.
• Jaminan Kualitas Proyek Baru: Memastikan kualitas konstruksi sesuai standar sejak awal, terutama untuk pondasi tiang pancang.
• Penyelidikan Kegagalan Struktur: Menganalisis penyebab kegagalan dan memberikan rekomendasi untuk mencegah kejadian serupa.

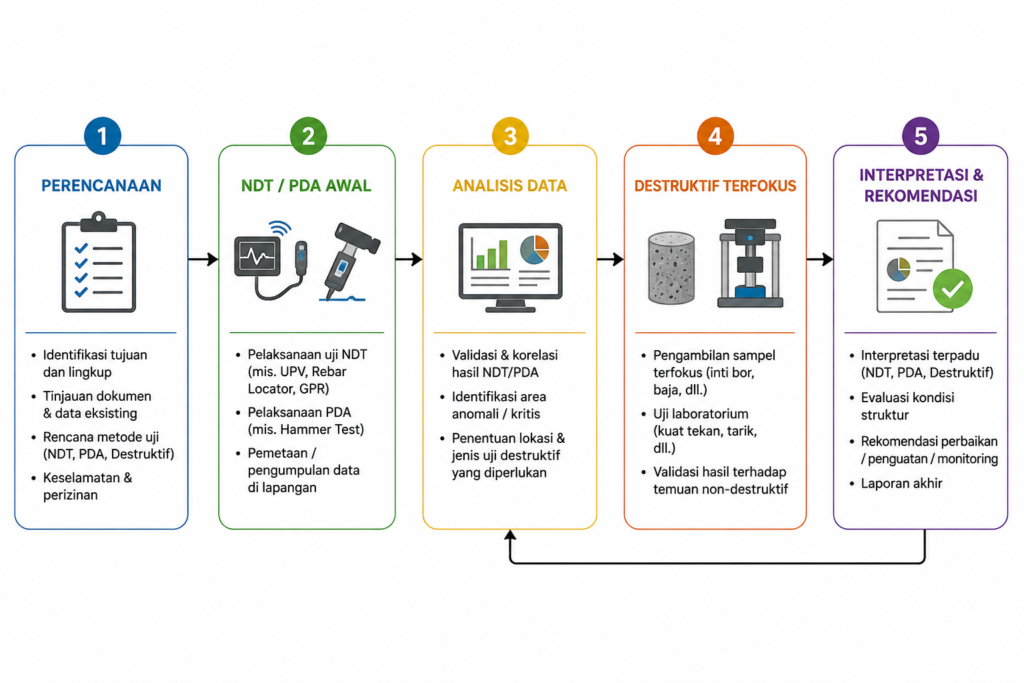

Langkah-Langkah Integrasi Pengujian (Flowchart/Proses)

Berikut adalah kerangka kerja langkah demi langkah untuk mengimplementasikan strategi pengujian terpadu ini:

1. Tahap Perencanaan & Penentuan Tujuan:
   • Tentukan tujuan penilaian (misalnya, evaluasi kapasitas dukung, deteksi cacat, penilaian sisa umur).
   • Kumpulkan data desain awal, riwayat konstruksi, dan inspeksi visual.
   • Pilih metode pengujian yang relevan berdasarkan jenis struktur dan material.
2. Aplikasi NDT/PDA Awal:
   • Lakukan uji non-destruktif (Hammer Test, UPV, GPR) pada area permukaan yang luas untuk mendapatkan gambaran umum kondisi material.
   • Lakukan PDA Test pada pondasi tiang pancang untuk menilai integritas dan kapasitas dukung.
   • Data awal ini mengidentifikasi anomali, area lemah, atau potensi cacat struktur.
3. Analisis Data Awal & Penentuan Area Kritis:
   • Analisis hasil dari NDT/PDA. Identifikasi zona-zona yang menunjukkan anomali atau deviasi signifikan dari spesifikasi desain.
   • Prioritaskan area-area ini sebagai “area kritis” yang memerlukan investigasi lebih lanjut.
4. Pelaksanaan Pengujian Destruktif Terfokus:
   • Lakukan pengujian destruktif (misalnya, bor inti beton, uji tekan beton, uji tarik baja) secara selektif pada area kritis yang telah diidentifikasi pada langkah 3.
   • Jumlah sampel destruktif dapat diminimalkan karena penargetan yang presisi.
5. Interpretasi Data Gabungan & Rekomendasi:
   • Integrasikan dan interpretasikan semua data dari NDT/PDA dan pengujian destruktif.
   • Korelasikan hasil NDT/PDA dengan data destruktif untuk memvalidasi estimasi non-destruktif.
   • Buat laporan penilaian struktur yang komprehensif, termasuk rekomendasi teknis untuk perbaikan, penguatan, atau pemeliharaan.

Studi Kasus (Hipotesis): Keberhasilan Kolaborasi di Indonesia

Sebuah perusahaan pengembang menghadapi tantangan dalam mengevaluasi ulang struktur gedung kantor berusia 30 tahun di Jakarta yang akan direnovasi total dan ditambahkan beberapa lantai. Kondisi pondasi tiang pancang dan kualitas beton bertulang perlu diverifikasi secara menyeluruh.

• Langkah 1 & 2 (NDT/PDA Awal): Tim teknis memulai dengan PDA Test pada sebagian tiang pancang untuk memastikan kapasitas dukungnya masih memadai dan uji integritas pondasi (PIT Test) untuk mendeteksi potensi cacat. Mereka juga melakukan Hammer Test dan UPV Test pada balok dan kolom di seluruh lantai gedung untuk mengidentifikasi area dengan kuat tekan beton yang meragukan atau adanya indikasi rongga. GPR digunakan untuk memetakan penempatan tulangan di area kritis.
• Langkah 3 (Analisis Data Awal): Hasil NDT dan PDA mengindikasikan bahwa sebagian besar struktur memiliki kualitas beton yang baik, namun ditemukan beberapa area pada balok lantai 5 dan 8, serta satu pondasi tiang pancang yang menunjukkan anomali signifikan (misalnya, nilai Hammer Test rendah, kecepatan UPV lambat, atau indikasi cacat pada PDA).
• Langkah 4 (Destruktif Terfokus): Berdasarkan identifikasi tersebut, tim melakukan uji bor inti beton hanya pada area balok yang bermasalah dan uji tekan beton pada inti tersebut. Uji bor juga dilakukan di lokasi yang ditunjukkan oleh GPR sebagai area dengan selimut beton terlalu tipis. Untuk pondasi yang bermasalah, diambil keputusan untuk melakukan pengujian tambahan atau bahkan penggantian jika kapasitasnya terbukti kurang.
• Langkah 5 (Interpretasi & Rekomendasi): Data gabungan mengkonfirmasi bahwa kuat tekan beton di area-area anomali memang di bawah standar, sementara bagian lain struktur masih kuat. Dengan informasi ini, pengembang dapat memutuskan untuk melakukan perkuatan lokal pada balok-balok tersebut, mengganti pondasi yang bermasalah, dan melanjutkan rencana penambahan lantai dengan keyakinan penuh. Kolaborasi ini menghemat biaya dan waktu yang signifikan dibandingkan jika semua elemen diuji destruktif secara acak, sekaligus memastikan keamanan dan keandalan struktur jangka panjang.

Tantangan dan Pertimbangan dalam Mengimplementasikan Kolaborasi Pengujian

Meskipun kolaborasi ini menawarkan banyak manfaat, ada beberapa tantangan yang perlu diatasi untuk memastikan implementasi yang sukses.

Kualifikasi Tenaga Ahli dan Peralatan yang Tepat

Efektivitas kolaborasi pengujian sangat bergantung pada keahlian tim yang melaksanakannya. Diperlukan tenaga ahli yang tidak hanya menguasai setiap metode pengujian secara individual (NDT Level II/III, operator PDA bersertifikat), tetapi juga mampu memahami bagaimana data dari satu metode saling melengkapi dengan metode lainnya. Selain itu, ketersediaan peralatan pengujian material yang terkalibrasi dan mutakhir adalah prasyarat mutlak untuk mendapatkan data yang akurat dan dapat diandalkan.

Interpretasi Data dari Berbagai Sumber

Salah satu tantangan terbesar adalah mengintegrasikan dan menginterpretasikan data kualitatif dari NDT (misalnya, indikasi anomali) dengan data kuantitatif dari pengujian destruktif (misalnya, kuat tekan absolut). Ini memerlukan pemahaman mendalam tentang material, pengalaman lapangan, dan seringkali penggunaan perangkat lunak analisis data yang canggih untuk menyusun gambaran keseluruhan yang koheren dan bermakna. Insinyur struktur harus mampu menarik kesimpulan yang valid dari data gabungan ini.

Kepatuhan Terhadap Standar Nasional Indonesia (SNI)

Setiap metode pengujian harus dilaksanakan sesuai dengan Standar Nasional Indonesia (SNI) yang relevan. Ini mencakup prosedur pengambilan sampel, metode pengujian, kalibrasi peralatan, dan pelaporan hasil. Kepatuhan terhadap SNI memastikan bahwa hasil pengujian sah, dapat dipertanggungjawabkan, dan memenuhi persyaratan kualitas serta keamanan yang berlaku di Indonesia.

Kesimpulan: Masa Depan Pengujian Struktur yang Lebih Cerdas

Kolaborasi antara PDA Test, NDT, dan pengujian destruktif bukan sekadar kumpulan metode, melainkan sebuah filosofi pendekatan yang cerdas dan strategis untuk penilaian struktur yang komprehensif. Dalam konteks proyek konstruksi di Indonesia yang semakin kompleks, pendekatan terpadu ini menjadi sangat relevan.

Dengan memanfaatkan keunggulan masing-masing metode NDT/PDA untuk identifikasi awal tanpa merusak, dan pengujian destruktif untuk verifikasi akurat yang terfokus – para profesional konstruksi dapat mencapai efisiensi biaya, penghematan waktu, dan yang terpenting, peningkatan keamanan struktur jangka panjang.
