Kriteria Pemilihan Proximity Sensor Berdasarkan Material Objek di Industri

Mengapa Material Objek Kunci dalam Pemilihan Proximity Sensor?

Pemilihan proximity sensor yang tepat di industri adalah keputusan krusial yang secara langsung memengaruhi efisiensi, akurasi, dan keandalan sistem otomasi Anda. Pemilihan ini sangat bergantung pada material objek target, lingkungan aplikasi, jarak deteksi, dan kecepatan operasi untuk memastikan kinerja optimal. Kesalahan dalam memilih sensor dapat menyebabkan kegagalan deteksi, downtime produksi, atau bahkan kerusakan peralatan.

Dampak Sifat Fisik & Kimia Material terhadap Prinsip Kerja Sensor

Material objek merupakan faktor penentu utama karena setiap jenis proximity sensor bekerja berdasarkan prinsip fisik yang berbeda dan memiliki kemampuan deteksi yang spesifik terhadap jenis material tertentu. Misalnya, sensor induktif mengandalkan perubahan medan elektromagnetik yang hanya efektif pada material logam. Sementara itu, sensor kapasitif memanfaatkan perubahan medan listrik yang dipengaruhi oleh konstanta dielektrik hampir semua material. Memahami sifat fisik dan kimia material seperti konduktivitas, konstanta dielektrik, transparansi, warna, atau tekstur permukaan adalah fondasi untuk memilih sensor yang tepat.

Kesalahan Umum dan Dampaknya Akibat Salah Pemilihan Sensor Berbasis Material

Salah satu kesalahan umum adalah menggunakan sensor induktif untuk mendeteksi objek non-logam seperti plastik atau cairan, yang jelas tidak akan berhasil. Kesalahan lain adalah mencoba mendeteksi objek transparan dengan sensor fotolistrik standar yang tidak memiliki fitur khusus untuk transparansi, mengakibatkan deteksi yang tidak konsisten. Dampaknya bisa fatal: mulai dari kegagalan sistem otomasi, pemborosan bahan baku akibat deteksi yang salah, hingga risiko keamanan akibat objek tidak terdeteksi pada lini produksi. Oleh karena itu, investasi waktu dalam memahami kriteria pemilihan berbasis material akan sangat menguntungkan.

Mengenal Jenis-jenis Proximity Sensor dan Kemampuan Deteksi Materialnya

Jenis-jenis proximity sensor utama meliputi Induktif (spesialis logam), Kapasitif (deteksi hampir semua material), Fotolistrik (beragam material berdasarkan cahaya), Ultrasonik (beragam material & jarak dengan gelombang suara), dan Hall Effect (deteksi medan magnetis). Setiap jenis memiliki prinsip kerja unik yang menentukan kecocokan deteksinya terhadap material tertentu.

Proximity Sensor Induktif: Spesialis Deteksi Logam

Sensor induktif mendeteksi objek logam (ferrous & non-ferrous) dengan menciptakan medan elektromagnetik frekuensi tinggi, sangat cocok untuk aplikasi presisi tanpa kontak. Ini adalah salah satu jenis sensor yang paling umum digunakan dalam otomasi industri.

Prinsip Kerja dan Mekanisme Deteksi Logam

Proximity sensor induktif bekerja dengan menghasilkan medan elektromagnetik bolak-balik berfrekuensi tinggi dari kumparan osilator di dalamnya. Ketika sebuah objek logam memasuki medan ini, arus eddy terinduksi pada permukaan logam. Arus eddy ini menyerap energi dari medan elektromagnetik sensor, menyebabkan amplitudo osilasi menurun. Sirkuit detektor kemudian mengenali perubahan ini dan mengaktifkan output sensor. Semakin dekat objek logam ke sensor, semakin besar efek redaman dan semakin cepat deteksi terjadi.

Perbedaan Deteksi Logam Ferrous vs. Non-Ferrous (Contoh: Besi vs. Aluminium)

Sensor induktif dapat mendeteksi logam ferrous (mengandung besi, misalnya baja) maupun non-ferrous (misalnya aluminium, tembaga, kuningan). Namun, jarak deteksi untuk logam non-ferrous umumnya lebih pendek dibandingkan logam ferrous dengan ukuran yang sama, karena sifat konduktivitas dan permeabilitas magnetik yang berbeda. Material ferrous memiliki permeabilitas magnetik yang tinggi, sehingga efek redamannya lebih kuat. Faktor koreksi sering digunakan untuk mengkompensasi perbedaan jarak deteksi antara material logam yang berbeda.

Keunggulan dan Keterbatasan untuk Material Logam

Keunggulan: Sangat andal untuk deteksi logam, tahan terhadap lingkungan industri yang keras (debu, kotoran), kecepatan deteksi tinggi, dan masa pakai panjang karena tidak ada bagian yang bergerak. Keterbatasan: Hanya mendeteksi material logam dan sensitif terhadap medan elektromagnetik eksternal yang kuat. Jarak deteksi relatif pendek dibandingkan beberapa sensor lain.

Aplikasi Industri Umum (Otomotif, Manufaktur Mesin)

Di industri otomotif, sensor induktif digunakan untuk mendeteksi posisi camshaft, crankshaft, atau untuk menghitung putaran roda. Dalam manufaktur mesin, sensor ini mengidentifikasi posisi komponen, mengontrol pergerakan silinder hidrolik, atau mendeteksi ada tidaknya tool pada mesin CNC.

Proximity Sensor Kapasitif: Solusi Fleksibel untuk Semua Material

Sensor kapasitif mendeteksi hampir semua jenis material, baik konduktif maupun non-konduktif (padat, cair, bubuk), berdasarkan perubahan kapasitansi di medan listriknya. Fleksibilitas ini menjadikannya pilihan ideal untuk berbagai aplikasi di mana material non-logam menjadi target.

Prinsip Kerja dan Deteksi Perubahan Dielektrik

Sensor kapasitif bekerja dengan menghasilkan medan listrik frekuensi tinggi antara dua pelat elektroda di dalam sensor. Ketika suatu objek memasuki medan ini, konstanta dielektrik objek tersebut akan mengubah kapasitansi sistem (sensor + objek). Perubahan kapasitansi ini kemudian dideteksi oleh sirkuit internal, yang memicu output sensor. Prinsip ini memungkinkan deteksi objek tanpa kontak fisik.

Deteksi Material Non-Logam (Plastik, Kayu, Kertas, Kaca)

Sensor kapasitif sangat efektif untuk mendeteksi berbagai material non-logam. Misalnya, di industri makanan dan minuman, sensor ini dapat mendeteksi keberadaan botol plastik atau kemasan karton. Pada pengolahan kayu, ia dapat mendeteksi keberadaan balok kayu. Kemampuannya mendeteksi melalui dinding wadah non-logam juga menjadikannya ideal untuk deteksi level tanpa kontak langsung dengan material.

Deteksi Level Cairan atau Material Curah (Bubuk, Granul)

Salah satu aplikasi paling menonjol dari sensor kapasitif adalah deteksi level. Sensor ini dapat mendeteksi level air, minyak, bubuk kopi, biji-bijian, atau bahan kimia dalam tangki atau silo (wadah). Sensor dipasang di luar dinding tangki (jika dinding non-logam) atau di dalam tangki untuk mendeteksi permukaan material.

Tantangan Deteksi Material Transparan atau Sangat Tipis

Meskipun fleksibel, sensor kapasitif mungkin menghadapi tantangan dalam mendeteksi material yang sangat tipis atau sangat transparan dengan konsisten, terutama jika perbedaannya dengan lingkungan sekitar kecil. Kelembaban atau penumpukan material pada permukaan sensor juga dapat memengaruhi akurasi deteksi.

Keunggulan dan Keterbatasan untuk Berbagai Material

Keunggulan: Mampu mendeteksi berbagai material (logam dan non-logam, padat, cair, bubuk), dapat mendeteksi melalui dinding non-logam, dan harga yang relatif terjangkau. Keterbatasan: Sensitif terhadap kelembaban, debu, atau penumpukan material pada muka sensor. Jarak deteksi lebih pendek daripada sensor fotolistrik atau ultrasonik.

Aplikasi Industri Umum (Makanan & Minuman, Kimia, Farmasi)

Di industri makanan dan minuman, digunakan untuk deteksi level susu, jus, atau biji-bijian. Pada industri kimia dan farmasi, sensor kapasitif ideal untuk memantau level bahan kimia berbahaya atau bubuk obat dalam wadah, menghindari kontaminasi.

Proximity Sensor Fotolistrik: Deteksi Visual Berbasis Cahaya

Sensor fotolistrik menggunakan cahaya (LED/laser) untuk mendeteksi objek berdasarkan interupsi, pantulan, atau difusi cahaya, cocok untuk berbagai material dan jarak deteksi yang lebih jauh. Keandalannya pada jarak menengah hingga jauh menjadikannya populer.

Prinsip Kerja Berbagai Mode (Through-Beam, Retro-Reflective, Diffuse)

Sensor fotolistrik terdiri dari pemancar (emitter) yang mengeluarkan berkas cahaya dan penerima (receiver) yang mendeteksi cahaya tersebut. Ada tiga mode utama:

1. Through-Beam: Pemancar dan penerima terpisah. Objek terdeteksi ketika menginterupsi berkas cahaya di antara keduanya. Ini adalah mode paling andal dan memiliki jarak deteksi terjauh.
2. Retro-Reflective: Pemancar dan penerima berada dalam satu unit. Cahaya dipancarkan ke reflektor, lalu dipantulkan kembali ke penerima. Objek terdeteksi ketika menginterupsi berkas cahaya yang kembali.
3. Diffuse (Direct Detection): Pemancar dan penerima juga dalam satu unit. Cahaya dipancarkan ke objek, dan objek tersebut memantulkan sebagian cahaya kembali ke penerima. Objek terdeteksi berdasarkan pantulan cahaya ini.

Deteksi Material Berwarna, Bertekstur, dan Transparan

Sensor fotolistrik sangat fleksibel untuk mendeteksi material dengan berbagai warna dan tekstur. Untuk material transparan seperti botol PET atau lembaran kaca, diperlukan sensor fotolistrik khusus dengan polarisasi atau background suppression yang disesuaikan untuk membedakan objek dari latar belakang.

Pengaruh Warna, Permukaan (Mengkilap/Kusam), dan Transparansi Objek

Warna gelap cenderung menyerap cahaya, sehingga membutuhkan sensor dengan intensitas cahaya lebih tinggi atau jarak deteksi yang lebih dekat. Permukaan mengkilap atau reflektif bisa menyebabkan pantulan palsu, memerlukan sensor dengan filter polarisasi atau sudut pemasangan yang hati-hati. Material transparan adalah tantangan terbesar dan sering memerlukan sensor khusus yang dirancang untuk mendeteksi perubahan kecil dalam intensitas cahaya atau menggunakan prinsip background suppression.

Keunggulan dan Keterbatasan Berdasarkan Material Objek

Keunggulan: Jarak deteksi yang relatif jauh, kemampuan mendeteksi berbagai material (logam, non-logam, warna, tekstur), respon cepat. Keterbatasan: Sensitif terhadap debu, kotoran, dan kabut pada lensa sensor. Permukaan objek yang sangat mengkilap atau transparan bisa menjadi tantangan tanpa sensor khusus.

Aplikasi Industri Umum (Packaging, Logistik)

Dalam industri packaging, sensor fotolistrik digunakan untuk menghitung produk, mendeteksi keberadaan kemasan, atau memastikan tutup botol terpasang dengan benar. Di logistik, mereka mengidentifikasi posisi kotak pada konveyor atau memantau aliran material.

Proximity Sensor Ultrasonik: Deteksi Jarak Akurat dengan Gelombang Suara

Sensor ultrasonik mendeteksi objek dan mengukur jarak menggunakan gelombang suara frekuensi tinggi, sangat efektif untuk material transparan, tembus pandang, atau material dengan bentuk tidak beraturan. Ia tidak terpengaruh oleh warna atau transparansi visual.

Prinsip Kerja Pemantulan Gelombang Suara

Sensor ultrasonik bekerja dengan memancarkan pulsa gelombang suara frekuensi tinggi (di luar jangkauan pendengaran manusia) dan kemudian mendengarkan pantulannya dari objek. Waktu yang dibutuhkan gelombang suara untuk pergi dan kembali (Time of Flight – ToF) digunakan untuk menghitung jarak ke objek.

Deteksi Material Padat, Cair, dan Butiran Apapun Jenisnya

Kelebihan utama sensor ultrasonik adalah kemampuannya mendeteksi hampir semua jenis material, termasuk padat, cair, bubuk, dan butiran, tanpa terpengaruh oleh warna, transparansi, atau reflektivitas optik objek. Sensor ini sangat baik untuk mendeteksi objek transparan seperti kaca atau film plastik, serta material gelap atau berpori.

Pengaruh Tekstur Permukaan, Sudut Objek, dan Kondisi Lingkungan

Meskipun fleksibel, sensor ultrasonik dapat terpengaruh oleh tekstur permukaan objek (permukaan yang sangat lunak atau tidak beraturan dapat menyerap suara), sudut objek (permukaan miring dapat memantulkan suara menjauh dari sensor), dan kondisi lingkungan seperti perubahan suhu ekstrem atau turbulensi udara yang kuat.

Keunggulan dan Keterbatasan untuk Berbagai Material

Keunggulan: Tidak terpengaruh oleh warna, transparansi, atau kilau objek. Akurat dalam pengukuran jarak. Mampu mendeteksi material berbusa atau bubuk. Keterbatasan: Kecepatan deteksi lebih lambat dari fotolistrik/induktif. Dapat terpengaruh oleh suhu, tekanan, atau turbulensi udara. Jarak deteksi maksimum terbatas.

Aplikasi Industri Umum (Pengukuran Level, Pengendalian Tegangan Web)

Sering digunakan untuk pengukuran level cairan atau material butiran dalam tangki besar (misalnya silo semen, tangki air). Juga digunakan dalam aplikasi pengendalian tegangan web di industri kertas atau tekstil untuk memastikan gulungan material tetap tegang dengan benar.

Proximity Sensor Hall Effect: Deteksi Medan Magnet

Sensor Hall Effect mendeteksi medan magnet atau keberadaan objek magnetis, ideal untuk aplikasi yang melibatkan magnet permanen atau elektromagnet.

Prinsip Kerja Efek Hall

Prinsip kerja sensor Hall Effect didasarkan pada efek Hall, di mana sebuah tegangan (tegangan Hall) dihasilkan melintasi konduktor ketika arus mengalir melaluinya dan medan magnet diterapkan tegak lurus terhadap arah arus. Sensor ini mendeteksi keberadaan, kekuatan, atau arah medan magnet di sekitarnya.

Aplikasi Utama dengan Material Magnetis atau Magnet yang Ditanamkan

Sensor Hall Effect paling sering digunakan untuk mendeteksi posisi magnet permanen yang ditanamkan pada suatu objek. Misalnya, untuk mendeteksi posisi piston pada silinder pneumatik atau hidrolik yang memiliki magnet internal, atau untuk mengukur kecepatan putaran roda gigi yang diberi magnet.

Keunggulan dan Keterbatasan

Keunggulan: Sangat andal untuk deteksi magnetis, tidak terpengaruh oleh kotoran atau debu, kontak non-mekanis, dan umur panjang. Keterbatasan: Hanya dapat mendeteksi objek magnetis atau objek yang dilengkapi magnet. Jarak deteksi sangat terbatas.

Panduan Memilih Proximity Sensor Berdasarkan Material Objek (Tabel Komparasi & Faktor Kritis)

Untuk memilih sensor yang tepat, pertimbangkan jenis material (logam, non-logam, cair, transparan), jarak deteksi, kecepatan objek, kondisi lingkungan, dan biaya secara komprehensif. Kombinasi faktor-faktor ini akan memandu Anda menuju solusi sensor terbaik.

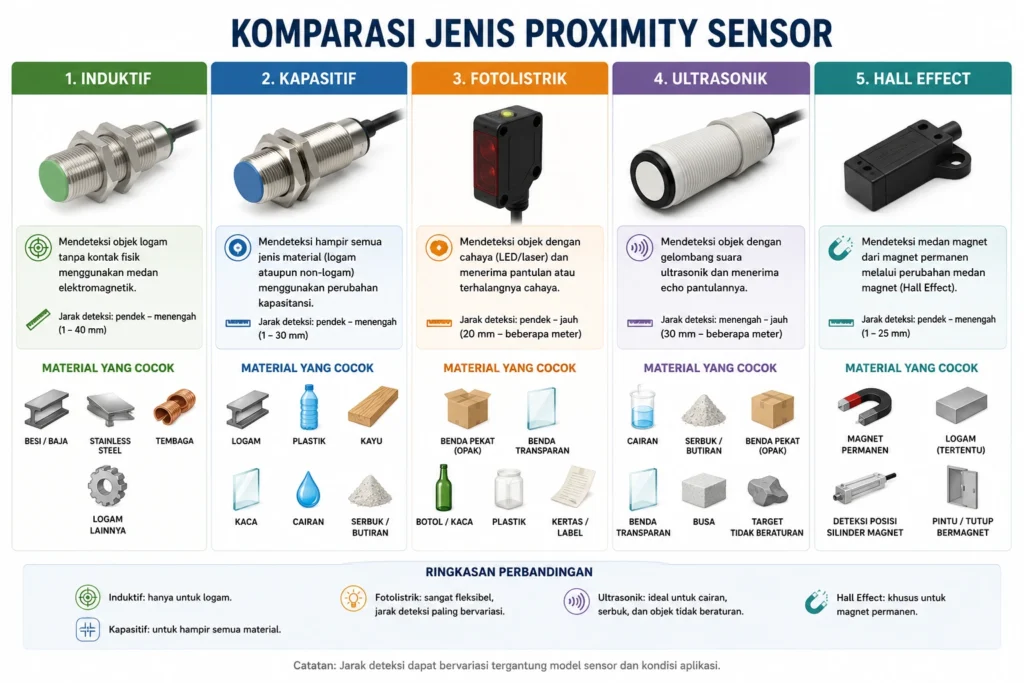

Tabel Komparasi: Jenis Sensor, Material Target Ideal, Prinsip, Kelebihan, Kekurangan, Aplikasi

Tabel ini menyajikan perbandingan detail berbagai jenis proximity sensor, material yang dideteksinya, serta keunggulan dan keterbatasan utamanya untuk mempermudah pengambilan keputusan.

Faktor Kritis Tambahan Selain Material:

Meskipun material adalah kriteria utama, beberapa faktor lain juga harus dipertimbangkan untuk pemilihan sensor yang optimal:

Jarak Deteksi dan Akurasi

Setiap sensor memiliki jangkauan deteksi nominal. Pastikan jarak deteksi yang dibutuhkan aplikasi Anda berada dalam jangkauan sensor yang dipilih. Pertimbangkan juga akurasi (ketepatan deteksi pada posisi yang sama) dan repeatability (konsistensi deteksi berulang kali) yang diperlukan.

Ukuran dan Bentuk Objek

Ukuran dan bentuk objek dapat mempengaruhi kemampuan deteksi sensor, terutama untuk sensor induktif dan fotolistrik. Objek yang terlalu kecil mungkin sulit dideteksi, sementara bentuk yang kompleks dapat mempengaruhi pantulan cahaya atau gelombang suara.

Kecepatan Objek

Untuk aplikasi dengan objek bergerak cepat (misalnya lini produksi berkecepatan tinggi), sensor harus memiliki waktu respons yang cepat agar tidak kehilangan deteksi. Sensor fotolistrik dan induktif umumnya menawarkan kecepatan respons yang sangat tinggi.

Kondisi Lingkungan (Suhu, Debu, Kelembaban, Getaran)

Lingkungan industri sering kali keras. Pastikan sensor memiliki rating IP (Ingress Protection) yang sesuai untuk ketahanan terhadap debu, air, atau bahan kimia. Pertimbangkan juga kisaran suhu operasi, ketahanan terhadap getaran, dan potensi interferensi elektromagnetik.

Biaya dan Kemudahan Instalasi

Anggaran proyek dan kemudahan instalasi serta perawatan sensor juga merupakan pertimbangan praktis. Terkadang, sensor yang lebih sederhana dan murah sudah cukup untuk memenuhi kebutuhan, menghindari investasi yang tidak perlu pada sensor yang terlalu kompleks.

Studi Kasus & Aplikasi Industri di Indonesia (Contoh Nyata)

Di industri Indonesia, sensor induktif jamak digunakan pada konveyor logam otomotif, kapasitif untuk level cairan di pabrik makanan, dan fotolistrik untuk penghitungan kemasan di pabrik minuman. Contoh-contoh ini menunjukkan bagaimana pemilihan sensor yang tepat meningkatkan efisiensi.

Industri Manufaktur & Otomotif (Deteksi Posisi Komponen Logam, Perakitan)

• Deteksi Posisi Komponen Logam: Di pabrik perakitan kendaraan di Karawang atau Cikarang, sensor induktif digunakan untuk mendeteksi keberadaan body part mobil pada jig atau posisi lengan robot yang membawa komponen logam.
• Pemeriksaan Kehadiran Mur/Baut: Sensor induktif dengan jarak deteksi sangat presisi memastikan semua mur atau baut terpasang pada tempatnya di jalur perakitan mesin.

Industri Makanan & Minuman (Deteksi Botol/Kemasan, Level Cairan/Bubuk)

• Deteksi Level Susu/Jus: Di pabrik pengolahan susu di Jawa Timur, sensor kapasitif dipasang di luar tangki stainless steel atau plastik untuk memantau level pengisian produk tanpa kontak, memastikan volume yang tepat dan mencegah overflow.
• Penghitungan Botol/Kaleng: Sensor fotolistrik mode through-beam digunakan untuk menghitung jumlah botol air mineral atau kaleng minuman yang melewati konveyor ke mesin packaging.

Industri Farmasi & Kimia (Deteksi Wadah Obat, Material Korosif)

• Deteksi Wadah Obat: Pada lini packaging obat-obatan, sensor fotolistrik dengan spot kecil digunakan untuk mendeteksi botol-botol kecil atau blister pack obat.
• Pengukuran Level Bahan Kimia: Sensor ultrasonik digunakan di pabrik kimia untuk mengukur level bahan kimia korosif dalam tangki besar, karena kemampuannya mendeteksi tanpa kontak langsung dengan material.

Industri Pengemasan (Deteksi Kemasan Plastik/Karton)

• Deteksi Kehadiran Kemasan Kosong: Sensor kapasitif memastikan kemasan plastik atau karton kosong sudah berada di posisi yang tepat sebelum proses pengisian.
• Pemeriksaan Tutup Botol: Sensor fotolistrik khusus untuk transparansi atau sensor induktif (jika tutup mengandung logam) memeriksa apakah tutup botol sudah terpasang sempurna.

FAQ: Pertanyaan Umum Seputar Pemilihan Proximity Sensor Berbasis Material

Pertanyaan umum mencakup sensor terbaik untuk air, minyak, atau deteksi presisi, yang jawabannya tergantung jenis material, kondisi lingkungan, dan kebutuhan spesifik aplikasi. Pemahaman detail tentang masing-masing sensor sangat penting.

Sensor apa yang paling cocok untuk mendeteksi air atau cairan kental?

Untuk deteksi air atau cairan kental, sensor kapasitif sangat direkomendasikan karena dapat mendeteksi melalui dinding wadah non-logam. Sensor ultrasonik juga efektif untuk deteksi level cairan tanpa kontak langsung, terutama jika Anda memerlukan pengukuran jarak yang akurat atau material sangat kental.

Bagaimana cara memilih sensor untuk deteksi plastik transparan yang akurat?

Deteksi plastik transparan paling efektif menggunakan sensor fotolistrik dengan mode khusus (misalnya retro-reflective dengan polarisasi atau diffuse dengan background suppression yang sangat presisi) atau sensor ultrasonik yang tidak terpengaruh oleh transparansi optik dan dapat mendeteksi berdasarkan pantulan gelombang suara.

Apakah ada sensor “universal” yang bisa mendeteksi semua jenis material?

Tidak ada sensor “universal” yang benar-benar optimal untuk semua jenis material dan kondisi. Meskipun sensor kapasitif adalah yang paling fleksibel karena dapat mendeteksi logam dan non-logam, ia memiliki keterbatasan jarak deteksi dan sensitivitas terhadap lingkungan. Pemilihan terbaik selalu spesifik untuk aplikasi.

Apa yang harus dilakukan jika material objek sangat bervariasi dalam satu aplikasi?

Jika material objek sangat bervariasi dalam satu aplikasi, Anda mungkin perlu menggunakan kombinasi beberapa jenis sensor yang diposisikan secara strategis, atau memilih satu sensor yang paling fleksibel seperti kapasitif atau ultrasonik, dengan penyesuaian sensitivitas yang cermat untuk menutupi rentang material yang berbeda.

Bagaimana mengatasi deteksi objek yang permukaannya sangat gelap atau reflektif?

Untuk objek sangat gelap, sensor ultrasonik adalah pilihan terbaik karena tidak terpengaruh warna. Untuk objek reflektif, sensor fotolistrik dengan filter polarisasi (untuk mode retro-reflective) atau mode diffuse dengan background suppression yang canggih dapat mengatasi masalah pantulan palsu. Penyesuaian sudut pemasangan juga sering membantu.

Kesimpulan

Pemilihan proximity sensor yang tepat berdasarkan material objek adalah keputusan krusial yang secara langsung mempengaruhi efisiensi, akurasi, dan keandalan sistem otomasi industri Anda. Dengan memahami prinsip kerja setiap jenis sensor, keunggulan, serta keterbatasannya terhadap berbagai material, engineer dapat membuat pilihan yang cerdas dan mengoptimalkan kinerja lini produksi. Ingatlah untuk selalu mempertimbangkan faktor-faktor tambahan seperti jarak deteksi, kecepatan objek, dan kondisi lingkungan untuk memastikan solusi sensor yang komprehensif dan tahan lama.
