Membangun sebuah konstruksi besar seperti gedung bertingkat, jembatan, atau pabrik dimulai dari apa yang tidak terlihat oleh mata: fondasi. Di dalam dunia konstruksi, memastikan bahwa tiang pancang mampu menahan beban struktur di atasnya adalah tahapan yang tidak boleh dilewatkan. Salah satu metode paling efisien dan akurat untuk memvalidasi kekuatan tersebut adalah melalui Pile Dynamic Load Testing, atau yang lebih dikenal secara teknis sebagai PDA Test (Pile Driving Analyzer).

Apa Itu Pile Dynamic Load Testing?

Pile Dynamic Load Testing adalah metode pengujian dinamis yang digunakan untuk mengevaluasi kapasitas dukung aksial tiang pancang. Pengujian ini dilakukan dengan cara memberikan beban kejut (impact) menggunakan palu (hammer) pada kepala tiang.

Saat palu memukul tiang, gelombang tegangan akan merambat dari atas ke bawah. Sensor yang dipasang di dekat kepala tiang akan menangkap data mengenai rambatan gelombang tersebut. Data inilah yang kemudian diolah untuk menentukan seberapa kuat tiang tersebut tertanam dan mampu menahan beban bangunan.

Mengapa Pengujian Ini Sangat Penting?

Tanpa pengujian yang tepat, risiko kegagalan struktur menjadi sangat tinggi. Berikut adalah alasan utama mengapa pengujian dinamis ini dilakukan:

Keamanan Struktur: Memastikan kapasitas beban tiang sesuai dengan desain teknis yang direncanakan oleh arsitek dan insinyur.
Integritas Tiang: Mendeteksi apakah ada kerusakan pada badan tiang, seperti retakan atau patahan yang terjadi selama proses pemancangan.
Efisiensi Waktu dan Biaya: Dibandingkan pengujian statis (Static Load Test) yang memakan waktu berhari-hari, pengujian dinamis hanya membutuhkan waktu beberapa jam per tiang.
Data Real-Time: Hasil awal dapat diketahui segera setelah pengujian selesai di lapangan.

Prosedur Pelaksanaan PDA Test

Proses pengujian dilakukan dengan langkah-langkah sistematis sebagai berikut:

Persiapan Kepala Tiang: Bagian atas tiang dibersihkan dan dipastikan rata.
Pemasangan Sensor: Sepasang sensor strain transducer (untuk mengukur regangan) dan accelerometer (untuk mengukur percepatan) dipasang secara simetris di sisi tiang.

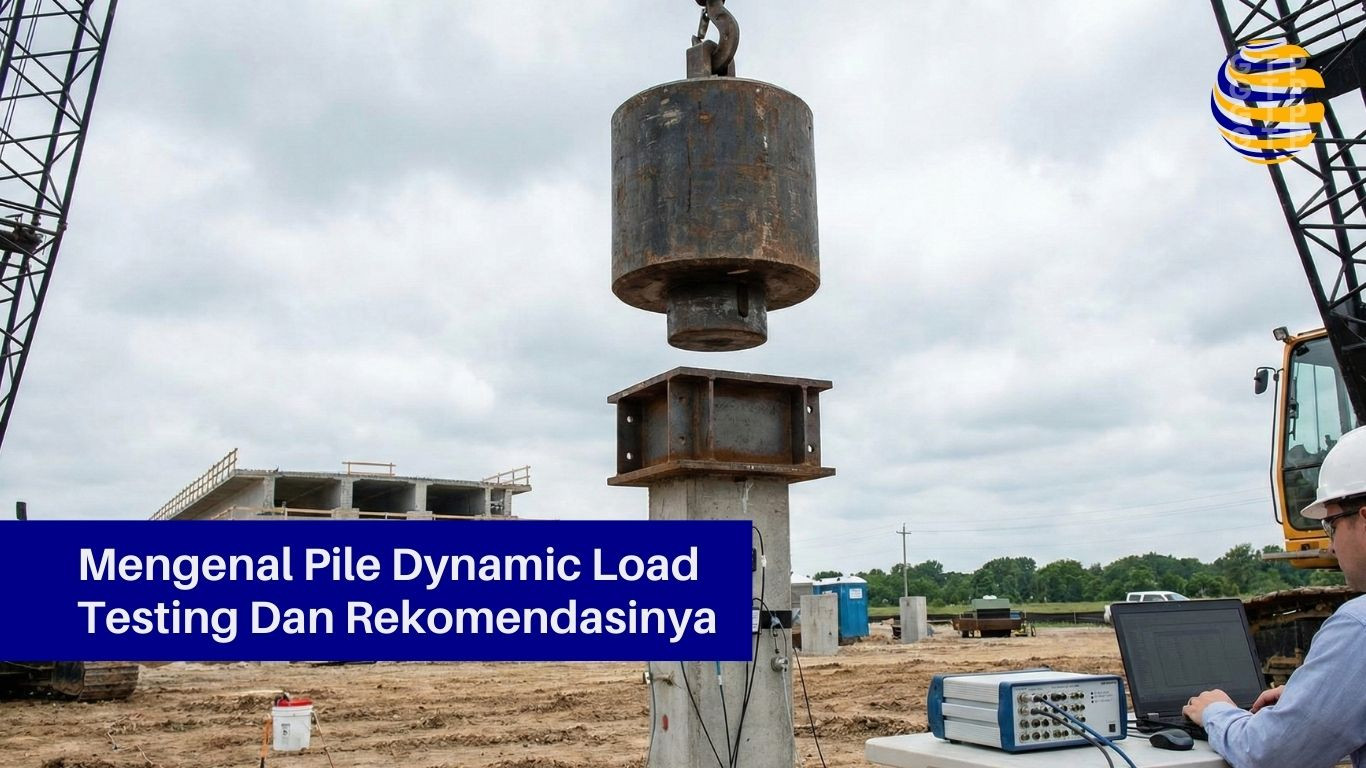

Pemberian Beban Kejut: Palu (hammer) dijatuhkan ke atas kepala tiang dari ketinggian tertentu.
Perekaman Data: Alat Pile Driving Analyzer akan merekam sinyal gelombang yang dihasilkan oleh setiap pukulan.
Analisis Lanjutan: Data mentah dari lapangan biasanya dianalisis lebih dalam menggunakan perangkat lunak khusus seperti CAPWAP untuk hasil yang lebih presisi.

FAQ: Pertanyaan yang Sering Diajukan

Apa perbedaan PDA Test dengan Static Load Test?
Static Load Test menggunakan beban mati (seperti blok beton) yang diletakkan di atas tiang dalam waktu lama, sedangkan PDA Test menggunakan beban dinamis (pukulan palu). PDA lebih cepat dan lebih murah, namun Static Load Test dianggap sebagai standar paling akurat untuk validasi akhir.

Berapa lama waktu yang dibutuhkan untuk satu titik pengujian?
Proses pemasangan alat hingga pengambilan data biasanya memakan waktu sekitar 45 hingga 90 menit per titik tiang, tergantung pada kemudahan akses di lokasi.

Kapan sebaiknya pengujian ini dilakukan?
Biasanya dilakukan setelah tiang pancang terpasang dan beton (untuk tiang bor/bored pile) telah mencapai umur kekuatan yang cukup, umumnya minimal 7 hingga 28 hari setelah pengecoran.

Rekomendasi Layanan dan Peralatan

Bagi Anda yang sedang mengelola proyek konstruksi dan membutuhkan dukungan teknis terkait pengujian ini, berikut adalah panduan dalam memilih:

Penyedia Jasa Pengujian: Pilihlah perusahaan konsultan geoteknik yang memiliki sertifikasi resmi dan teknisi yang berpengalaman dalam mengoperasikan alat PDA. Keahlian dalam menginterpretasikan grafik gelombang sangat krusial agar hasil tidak salah baca.
Penyewaan Alat: Jika Anda memiliki tenaga ahli internal, pastikan menyewa perangkat Pile Driving Analyzer yang rutin dikalibrasi. Merk internasional seperti Pile Dynamics, Inc. (PDI) sering menjadi standar industri.
Pengadaan Sensor dan Aksesori: Pastikan sensor strain transducer dan accelerometer dalam kondisi prima, karena akurasi data sangat bergantung pada sensitivitas kedua komponen ini.

Kesimpulan

Pile Dynamic Load Testing merupakan solusi modern yang menyeimbangkan antara kecepatan pengerjaan proyek dan keamanan struktur. Dengan memanfaatkan analisis gelombang, pengembang dan pemilik bangunan bisa mendapatkan jaminan bahwa fondasi mereka benar-benar siap menopang beban yang direncanakan. Investasi pada pengujian yang tepat di awal konstruksi jauh lebih murah dibandingkan risiko perbaikan di masa depan akibat kegagalan fondasi.
