Pengertian, Karakteristik, dan Aplikasi Gelombang Seismik Dengan Metode Geolistrik

Fenomena geologi bumi yang dinamis senantiasa menyimpan berbagai misteri dan potensi, baik itu sumber daya alam melimpah maupun risiko bencana yang memerlukan kewaspadaan. Untuk mengungkap rahasia di bawah permukaan tanah, para teknisi, kontraktor, mahasiswa, dan peneliti di bidang geologi, geofisika, pertambangan, dan teknik sipil sangat bergantung pada berbagai metode eksplorasi. Di antara sekian banyak teknik yang ada, gelombang seismik dan metode geolistrik menonjol sebagai dua pilar utama dalam pemahaman struktur dan komposisi bawah permukaan bumi.

Indonesia, dengan posisinya di Cincin Api Pasifik dan kekayaan sumber daya alamnya, menjadi laboratorium alami yang sempurna untuk penerapan dan pengembangan ilmu geofisika. Memahami secara mendalam apa itu gelombang seismik, karakteristiknya, dan bagaimana ia berinteraksi dengan metode geolistrik, bukan hanya pengetahuan fundamental, tetapi juga kunci untuk eksplorasi yang efisien dan mitigasi bencana yang efektif.

Apa Itu Gelombang Seismik? Definisi dan Prinsip Perambatannya

Gelombang seismik adalah getaran energi elastis yang merambat melalui lapisan bumi akibat pelepasan energi mendadak, seperti gempa bumi, letusan gunung berapi, atau ledakan buatan. Gelombang ini membawa informasi penting mengenai struktur interior bumi.

Pengertian Gelombang Seismik: Fondasi Ilmu Seismologi

Gelombang seismik adalah manifestasi dari energi yang dilepaskan di dalam bumi dan bergerak melalui medium batuan. Sumber pelepasan energi ini dapat berupa fenomena alamiah seperti pergerakan lempeng tektonik yang memicu gempa bumi, aktivitas vulkanik, atau longsoran.

Selain itu, gelombang seismik juga dapat dihasilkan secara buatan melalui ledakan terkontrol atau getaran yang diinduksi untuk tujuan eksplorasi. Ilmu yang mempelajari tentang gelombang seismik, perambatannya, dan dampaknya terhadap bumi disebut seismologi. Data gelombang seismik yang terekam memungkinkan para ilmuwan untuk memetakan struktur internal bumi, menemukan potensi sumber daya alam, hingga memahami dinamika pergerakan lempeng.

Bagaimana Gelombang Merambat dalam Medium Bumi?

Perambatan gelombang seismik sangat bergantung pada sifat elastisitas medium yang dilewatinya. Ketika energi dilepaskan, partikel-partikel batuan di sekitarnya akan bergetar dan mentransfer energi tersebut ke partikel di sebelahnya, menciptakan sebuah gelombang yang merambat. Kecepatan perambatan gelombang ini bervariasi tergantung pada densitas (kepadatan) dan modulus elastisitas batuan.

Batuan yang lebih padat dan lebih elastis umumnya akan menghantarkan gelombang seismik lebih cepat. Selama perambatannya, gelombang dapat mengalami pemantulan (refleksi) dan pembiasan (refraksi) saat bertemu dengan batas lapisan batuan yang berbeda sifatnya, fenomena ini yang menjadi dasar metode survei seismik refleksi dan refraksi.

Peran Seismograf dalam Mendeteksi Gelombang Seismik

Seismograf adalah instrumen kunci dalam studi gelombang seismik. Alat ini dirancang untuk mendeteksi dan merekam gerakan tanah yang disebabkan oleh gelombang seismik. Sebuah seismograf modern biasanya terdiri dari sensor gerak (seismometer) yang sangat sensitif dan sistem perekaman data digital. Data yang terekam, yang disebut seismogram, menunjukkan amplitudo dan waktu kedatangan berbagai jenis gelombang seismik.

Analisis seismogram memungkinkan para seismolog dan geofisikawan untuk menentukan lokasi sumber gempa (hiposentrum dan episentrum), kedalaman, magnitudo, serta memahami jalur perambatan dan sifat-sifat material yang dilewati gelombang tersebut. Di Indonesia, Badan Meteorologi, Klimatologi, dan Geofisika (BMKG) mengoperasikan jaringan seismograf ekstensif untuk memantau aktivitas seismik di seluruh Nusantara.

Jenis-jenis Gelombang Seismik Utama

Gelombang seismik terbagi menjadi dua kategori besar: gelombang badan (Body Waves) yang merambat di dalam bumi (Gelombang P dan Gelombang S) dan gelombang permukaan (Surface Waves) yang merambat di permukaan (Gelombang Love dan Gelombang Rayleigh). Masing-masing memiliki karakteristik perambatan yang unik.

Gelombang Badan (Body Waves): Primer (P) dan Sekunder (S)

Gelombang badan adalah gelombang seismik yang merambat menembus interior bumi, membawa energi dari sumber gempa ke segala arah. Mereka terbagi menjadi dua jenis utama:

• Gelombang P (Primer):
  • Gelombang P adalah gelombang kompresi tercepat yang dapat melewati semua medium (padat, cair, dan gas). Partikel medium bergerak bolak-balik searah dengan arah perambatan gelombang.
  • Karena kecepatannya yang tinggi, gelombang P adalah yang pertama kali terdeteksi oleh seismograf. Gerakannya mirip dengan suara, menyebabkan kompresi dan ekspansi material.
• Gelombang S (Sekunder):
  • Gelombang S adalah gelombang geser yang lebih lambat dari gelombang P dan hanya dapat melewati medium padat. Partikel medium bergerak tegak lurus terhadap arah perambatan gelombang.
  • Gerakannya menyerupai gelombang tali yang digoyangkan. Ketidakmampuan gelombang S untuk merambat melalui cairan (seperti inti luar bumi) adalah bukti kunci bahwa inti luar bumi berbentuk cair.

Berikut tabel perbandingan ringkas antara Gelombang P dan S:

Gelombang Permukaan (Surface Waves): Love dan Rayleigh

Gelombang permukaan adalah gelombang seismik yang merambat di sepanjang permukaan bumi dan di dekatnya. Mereka bergerak lebih lambat dari gelombang badan tetapi seringkali menyebabkan kerusakan terbesar karena amplitudonya yang lebih besar di permukaan.

• Gelombang Love:
  • Gelombang Love menyebabkan partikel bergerak horizontal dan tegak lurus terhadap arah perambatan gelombang, tanpa komponen vertikal.
  • Gerakannya mirip dengan gelombang S tetapi terbatas pada permukaan. Gelombang ini sangat merusak struktur bangunan karena menyebabkan pergeseran lateral.
• Gelombang Rayleigh:
  • Gelombang Rayleigh menyebabkan gerakan elips vertikal pada partikel medium, mirip dengan gelombang di permukaan air, bergerak maju ke atas, lalu mundur ke bawah.
  • Gelombang ini adalah yang paling sering dirasakan saat gempa dan paling merusak karena gerakannya yang kompleks, menggabungkan komponen vertikal dan horizontal.

Properti Penting: Kecepatan, Frekuensi, Amplitudo, dan Panjang Gelombang

Selain jenisnya, gelombang seismik juga memiliki properti fisik yang penting untuk dianalisis:

• Kecepatan Rambat (Velocity): Seberapa cepat gelombang bergerak, dipengaruhi oleh densitas dan elastisitas medium.
• Frekuensi (Frequency): Jumlah osilasi (getaran) per satuan waktu, diukur dalam Hertz (Hz).
• Amplitudo (Amplitude): Tingkat maksimum perpindahan partikel dari posisi setimbang, yang berkaitan dengan energi gelombang dan tingkat kerusakan potensial.
• Panjang Gelombang (Wavelength): Jarak antara dua titik berurutan pada gelombang yang memiliki fase yang sama.

Aplikasi Gelombang Seismik dalam Eksplorasi dan Mitigasi di Indonesia

Di Indonesia, gelombang seismik digunakan luas untuk eksplorasi minyak, gas, mineral, panas bumi, serta vital untuk pemetaan struktur geologi dan mitigasi bencana gempa bumi. Ini adalah tulang punggung industri energi dan keselamatan publik.

Eksplorasi Sumber Daya Energi (Minyak, Gas, Panas Bumi)

Teknik survei seismik menjadi primadona dalam industri minyak dan gas di Indonesia. Metode refleksi seismik, khususnya, digunakan untuk menciptakan citra 2D, 3D, atau bahkan 4D dari struktur geologi bawah permukaan yang mungkin memerangkap hidrokarbon. Energi gelombang yang dipancarkan ke bawah akan memantul kembali dari lapisan batuan yang berbeda, dan sinyal yang dipantulkan direkam oleh geofon di permukaan.

Dari data ini, para geofisikawan dapat mengidentifikasi antiklin, sesar, dan fitur geologi lainnya yang berpotensi menyimpan minyak atau gas. Contoh klasik penerapannya adalah eksplorasi di cekungan Sumatra, Jawa, atau Kalimantan.

Selain minyak dan gas, gelombang seismik juga krusial dalam eksplorasi panas bumi, khususnya di wilayah-wilayah vulkanik seperti Jawa Barat (Kamojang, Salak) dan Sumatera. Survei seismik membantu mengidentifikasi zona rekahan dan reservoir uap panas di bawah tanah.

Pemetaan Geologi dan Geoteknik untuk Infrastruktur

Dalam pembangunan infrastruktur, pemetaan geologi dan geoteknik yang akurat sangat penting untuk memastikan stabilitas dan keamanan. Metode seismik refraksi sering digunakan untuk menentukan kedalaman batuan dasar (bedrock), mengidentifikasi zona batuan lapuk, atau mencari keberadaan air tanah. Informasi ini krusial untuk proyek-proyek seperti pembangunan jalan tol, bendungan, jembatan, dan gedung tinggi di Indonesia yang memiliki kerentanan tinggi terhadap pergerakan tanah dan gempa.

Pemantauan Gempa Bumi dan Peringatan Dini (Studi Kasus BMKG)

Sebagai negara yang terletak di persimpangan tiga lempeng tektonik besar (Indo-Australia, Eurasia, dan Pasifik), Indonesia sangat rentan terhadap gempa bumi. Data gelombang seismik yang terekam oleh jaringan seismograf BMKG adalah dasar untuk pemantauan gempa bumi secara real-time.

Analisis waktu kedatangan gelombang P dan S memungkinkan BMKG untuk secara cepat menentukan lokasi dan magnitudo gempa. Informasi ini vital untuk sistem peringatan dini tsunami, di mana deteksi gempa bawah laut yang berpotensi memicu tsunami harus dilakukan dalam hitungan menit untuk memberikan waktu evakuasi yang cukup bagi masyarakat pesisir. Studi kasus seperti gempa dan tsunami Aceh 2004 atau Palu 2018 memperlihatkan betapa pentingnya pemahaman dan teknologi seismik dalam mitigasi bencana di Indonesia.

Metode Geolistrik: Prinsip, Konfigurasi, dan Manfaatnya di Lapangan

Metode geolistrik adalah teknik geofisika pasif atau aktif yang mengukur variasi resistivitas atau konduktivitas listrik batuan bawah permukaan untuk mengidentifikasi fitur geologi atau hidrologi. Metode ini memberikan gambaran tentang sifat kelistrikan material di bawah tanah.

Dasar Teori: Resistivitas Batuan dan Konduktivitas Listrik

Metode geolistrik bekerja berdasarkan prinsip bahwa setiap material geologi memiliki kemampuan yang berbeda dalam menghantarkan atau menghambat aliran arus listrik. Properti ini diukur sebagai resistivitas listrik (ohm.meter) atau kebalikannya, konduktivitas listrik (Siemens/meter). Batuan yang padat dan kering seperti granit memiliki resistivitas tinggi, sementara batuan yang berpori dan terisi air asin atau mineral lempung memiliki resistivitas rendah (konduktivitas tinggi).

Dengan menyuntikkan arus listrik ke dalam tanah melalui elektroda dan mengukur beda potensial yang dihasilkan, kita dapat menghitung resistivitas semu material di bawah permukaan dan menginterpretasikan jenis batuan atau material geologi yang ada.

Jenis-jenis Metode Geolistrik: Fokus pada Resistivitas dan IP

Ada beberapa jenis metode geolistrik, namun yang paling umum adalah:

• Geolistrik Resistivitas: Metode ini melibatkan penyuntikan arus listrik DC ke bumi melalui dua elektroda arus (A dan B) dan mengukur beda potensial yang dihasilkan antara dua elektroda potensial (M dan N). Dengan memvariasikan jarak antar elektroda, kita dapat memproyeksi kedalaman investigasi dan membuat penampang resistivitas 2D atau 3D.
• Metode Induced Polarization (IP): Metode IP mengukur kemampuan batuan untuk menyimpan muatan listrik sementara setelah aliran arus dimatikan. Ini sangat efektif dalam mengidentifikasi mineralisasi sulfida (seperti bijih tembaga, emas) atau zona alterasi hidrotermal yang sering terkait dengan endapan mineral.

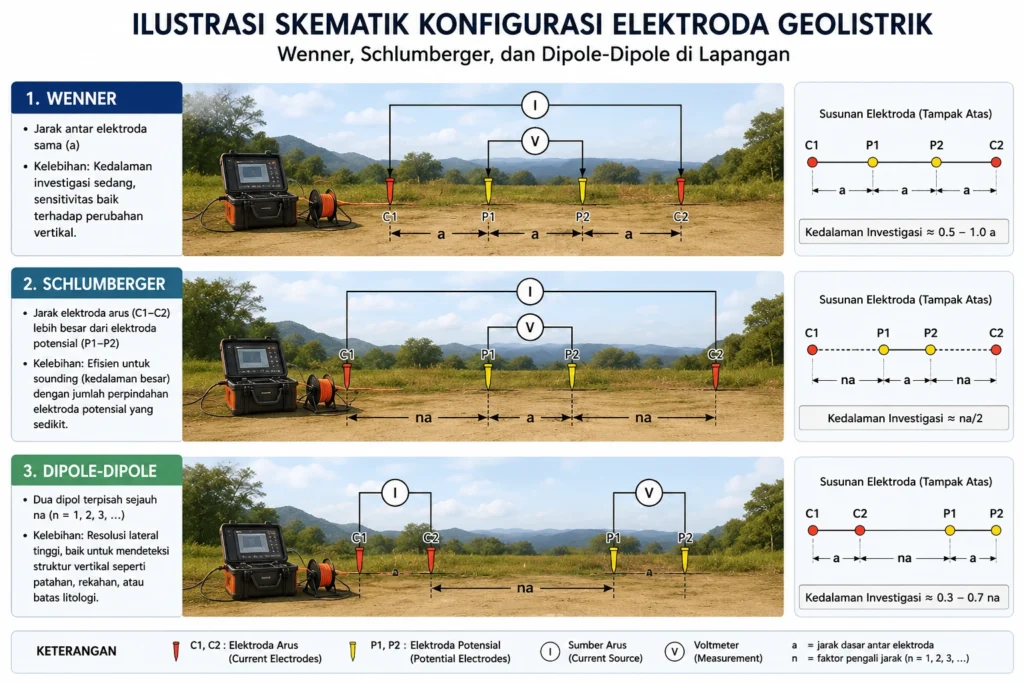

Konfigurasi Elektroda Populer (Wenner, Schlumberger, Dipole-Dipole) dan Penerapannya

Pemilihan konfigurasi elektroda sangat mempengaruhi sensitivitas, kedalaman penetrasi, dan efisiensi pengukuran. Tiga konfigurasi populer adalah:

• Konfigurasi Wenner:
  • Konfigurasi Wenner cocok untuk survei dangkal hingga menengah, memberikan resolusi vertikal yang baik dan relatif mudah digunakan di lapangan. Keempat elektroda ditempatkan dengan jarak yang sama.
  • Baik untuk identifikasi lapisan horizontal.
• Konfigurasi Schlumberger:
  • Konfigurasi Schlumberger efisien untuk kedalaman menengah hingga dalam, dengan elektroda arus yang bergerak keluar lebih jauh sementara elektroda potensial tetap relatif dekat di tengah.
  • Sering digunakan dalam Vertical Electrical Sounding (VES) untuk pemetaan lapisan batuan yang lebih dalam.
• Konfigurasi Dipole-Dipole:
  • Konfigurasi Dipole-Dipole efektif untuk pencitraan 2D/3D pada eksplorasi mineral atau struktur kompleks, meskipun memiliki rasio sinyal-ke-noise yang lebih rendah.
  • Menghasilkan data yang baik untuk model inversi 2D/3D.

Aplikasi Geolistrik: Mencari Air Tanah, Mineral, dan Intrusi Air Laut di Indonesia

Metode geolistrik memiliki spektrum aplikasi yang luas, terutama di Indonesia:

• Pencarian Air Tanah: Ini adalah salah satu aplikasi paling umum, terutama di daerah kering seperti Nusa Tenggara Timur. Batuan jenuh air tanah memiliki resistivitas yang lebih rendah, sehingga geolistrik dapat memetakan akuifer (lapisan pembawa air).
• Eksplorasi Mineral: Metode IP sangat efektif untuk menemukan deposit mineral sulfida yang memiliki sifat induksi polarisasi yang tinggi.
• Pemetaan Intrusi Air Laut: Di wilayah pesisir padat penduduk seperti Pantai Utara Jawa, geolistrik dapat mengidentifikasi zona intrusi air laut ke dalam akuifer air tawar karena air asin memiliki resistivitas yang jauh lebih rendah.
• Studi Lingkungan dan Geoteknik: Digunakan untuk memetakan penyebaran limbah, kedalaman batuan dasar, atau kondisi tanah untuk keperluan konstruksi.

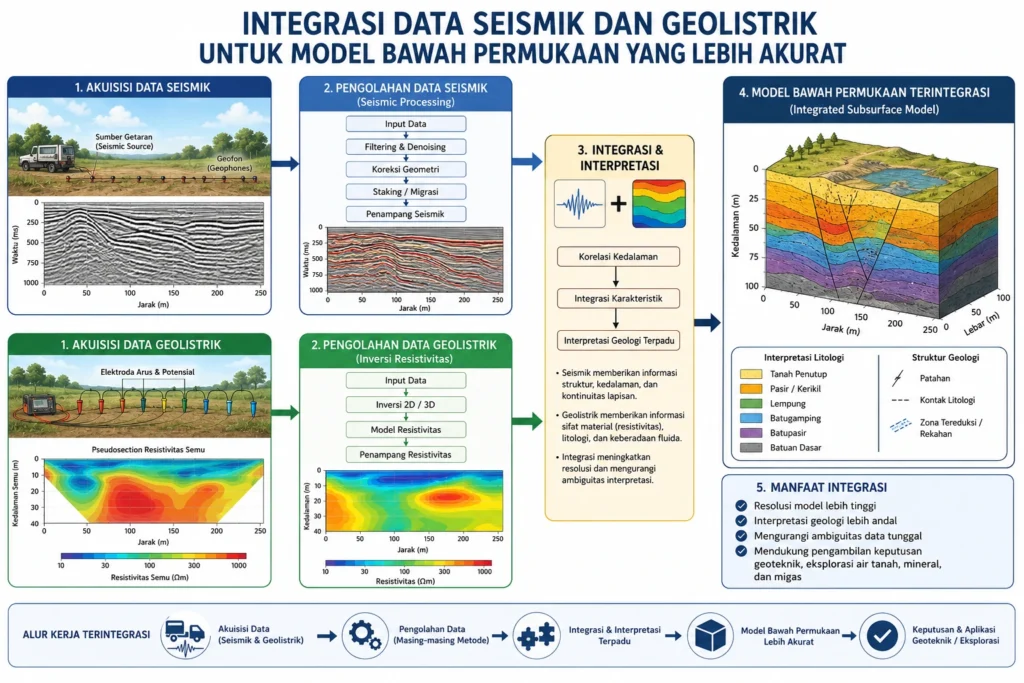

Sinergi dan Perbedaan: Kombinasi Gelombang Seismik dan Metode Geolistrik untuk Survei Komprehensif

Meskipun berlandaskan prinsip fisika yang berbeda, kombinasi gelombang seismik dan geolistrik sering digunakan untuk memvalidasi dan memperkaya data eksplorasi, memberikan gambaran bawah permukaan yang lebih akurat dan terperinci. Integrasi kedua metode ini adalah praktik terbaik dalam geofisika modern.

Perbandingan Utama: Sifat Fisik yang Diukur dan Kedalaman Penetrasi

Perbedaan mendasar antara gelombang seismik dan metode geolistrik terletak pada sifat fisik batuan yang diukur dan kedalaman penetrasinya.

Kapan Menggunakan Gelombang Seismik? Kapan Menggunakan Geolistrik?

Pemilihan metode bergantung pada tujuan survei, kondisi geologi, dan anggaran:

• Gunakan Gelombang Seismik: Ketika Anda membutuhkan gambaran detail struktur geologi yang dalam, seperti pencarian reservoir minyak dan gas, pemetaan sesar aktif, atau penentuan kedalaman batuan dasar yang sangat dalam. Ini ideal untuk identifikasi batas lapisan yang jelas dan struktur tektonik.
• Gunakan Metode Geolistrik: Ketika target survei terkait dengan keberadaan fluida (air tanah, air asin), mineralisasi sulfida, atau pemetaan zona batuan lapuk dan anomali geologi dangkal hingga menengah. Metode ini sangat baik untuk membedakan material berdasarkan sifat kelistrikannya.

Studi Kasus Integrasi Metode di Proyek Eksplorasi Indonesia

Di Indonesia, integrasi kedua metode ini sering terjadi dalam proyek-proyek besar. Misalnya, dalam eksplorasi panas bumi, survei seismik awal dapat memberikan gambaran makro tentang struktur bawah permukaan dan keberadaan zona rekahan. Kemudian, metode geolistrik (seperti Magnetotelluric atau resistivitas DC skala besar) digunakan untuk mengidentifikasi zona konduktif yang kemungkinan merupakan reservoir panas bumi berisi fluida panas.

Contoh lain adalah dalam eksplorasi tambang emas di wilayah Kalimantan atau Sulawesi. Survei seismik dapat membantu memetakan struktur sesar yang sering menjadi kontrol mineralisasi, sementara metode IP geolistrik digunakan untuk secara langsung mendeteksi zona mineralisasi sulfida yang terkait dengan endapan emas. Kombinasi data dari kedua metode ini memungkinkan interpretasi yang lebih kuat dan mengurangi risiko pengeboran.

FAQ Seputar Gelombang Seismik dan Metode Geolistrik

Apakah gelombang seismik dapat memprediksi gempa bumi?

Sayangnya, hingga saat ini gelombang seismik belum dapat digunakan untuk memprediksi gempa bumi secara akurat dalam jangka waktu yang spesifik. Namun, data gelombang seismik sangat penting untuk memahami struktur patahan, mengidentifikasi zona seismik aktif, dan menghitung risiko gempa bumi suatu wilayah.

Berapa kedalaman maksimal yang bisa dicapai metode geolistrik?

Kedalaman penetrasi metode geolistrik sangat bervariasi, tergantung pada konfigurasi elektroda, panjang bentangan (jarak antar elektroda), dan resistivitas material bumi. Untuk survei resistivitas standar, kedalaman bisa mencapai puluhan hingga ratusan meter. Metode geolistrik yang lebih canggih seperti Magnetotellurik (MT) dapat mencapai kedalaman beberapa kilometer.

Apa peran teknisi geofisika dalam survei seismik dan geolistrik?

Teknisi geofisika memiliki peran krusial mulai dari perencanaan survei, pengumpulan data di lapangan menggunakan peralatan seismik dan geolistrik, pemrosesan data mentah, hingga interpretasi hasil untuk menghasilkan model bawah permukaan yang berguna bagi klien atau peneliti. Mereka juga bertanggung jawab atas kalibrasi alat dan kontrol kualitas data.

Bagaimana teknologi terbaru mempengaruhi kedua metode ini?

Teknologi terbaru telah merevolusi kedua metode ini. Untuk seismik, ada pengembangan seismik 3D dan 4D (time-lapse) yang memberikan citra resolusi tinggi, serta penggunaan drone untuk akuisisi data yang lebih cepat. Untuk geolistrik, inovasi mencakup sistem multi-elektroda otomatis, akuisisi data nirkabel, dan perangkat lunak inversi 2D/3D yang lebih canggih, memungkinkan pemetaan yang lebih detail dan efisien. Integrasi dengan kecerdasan buatan (AI) juga mulai diterapkan untuk analisis dan interpretasi data yang lebih cepat dan akurat.

Kesimpulan

Gelombang seismik dan metode geolistrik adalah dua fondasi vital dalam eksplorasi geofisika yang memungkinkan kita memahami misteri di bawah permukaan bumi. Gelombang seismik, dengan kemampuannya memetakan struktur geologi dalam, berperan krusial dalam pencarian sumber daya energi dan mitigasi bencana gempa di Indonesia. Sementara itu, metode geolistrik, dengan sensitivitasnya terhadap sifat kelistrikan batuan, menjadi tulang punggung dalam pencarian air tanah, eksplorasi mineral, dan pemetaan intrusi air laut.

Di negara seperti Indonesia, yang memiliki kompleksitas geologi dan kekayaan sumber daya alam yang luar biasa, integrasi dan pemahaman mendalam tentang kedua metode ini menjadi semakin penting. Kombinasi keduanya tidak hanya memvalidasi data, tetapi juga menghasilkan gambaran bawah permukaan yang lebih komprehensif dan akurat, mendukung pembangunan berkelanjutan dan keselamatan masyarakat.
