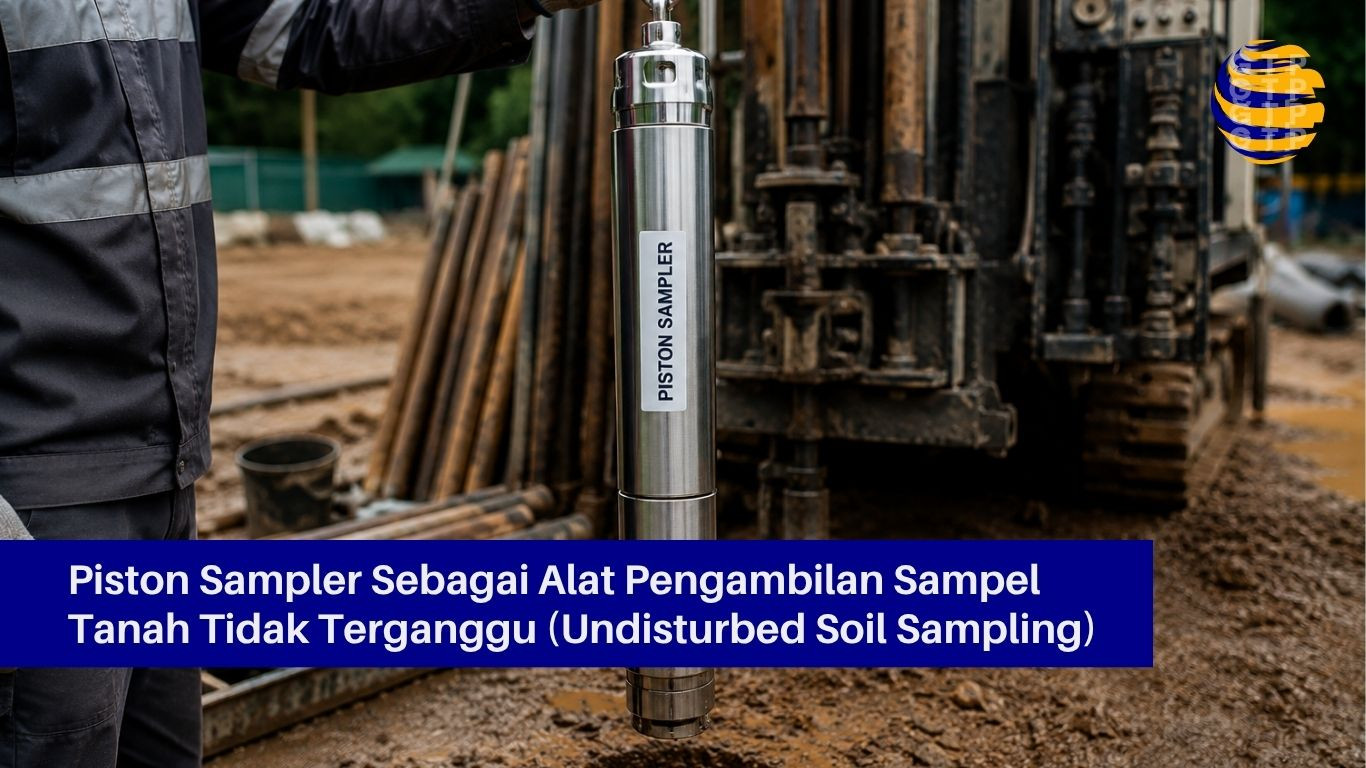

Piston Sampler Sebagai Alat Pengambilan Sampel Tanah Tidak Terganggu (Undisturbed Soil Sampling)

Investigasi tanah (soil investigation) merupakan tahapan paling krusial sebelum mendirikan infrastruktur modern. Di atas tanah yang lunak, sensitif, atau mudah runtuh, metode pengambilan sampel tanah biasa sering kali gagal memberikan data laboratorium yang akurat. Di sinilah piston sampler memainkan peran vital sebagai instrumen standar emas (gold standard) untuk memperoleh sampel tanah tidak terganggu (undisturbed soil sample / UDS).

Bagi para praktisi geoteknik, insinyur sipil, dan kontraktor pengeboran di Indonesia, memahami fungsi dan prosedur operasional alat ini sangat penting guna menjamin keandalan parameter desain fondasi, analisis stabilitas lereng, hingga perhitungan konsolidasi tanah.

Apa itu Piston Sampler?

Piston sampler adalah alat uji geoteknik khusus untuk mengambil sampel tanah tidak terganggu (undisturbed soil sample) pada lapisan tanah kohesif lunak seperti lempung (clay) dan lanau (silt). Alat ini menggunakan piston internal di dalam tabung dinding tipis (thin-walled tube) untuk mencegah masuknya kotoran saat diturunkan dan menciptakan tekanan vakum guna menahan sampel agar tidak merosot saat diangkat.

Secara struktural, alat ini terdiri dari tabung sampel berlubang tipis (thin-walled sampler tube) dan sebuah piston yang terpasang erat di dalamnya. Keberadaan piston ini membedakannya secara signifikan dari metode sampling konvensional seperti Shelby tube terbuka. Piston berfungsi aktif sepanjang proses penetrasi, mulai dari menolak material runtuhan (sludge) dari dasar lubang bor, memandu penetrasi, hingga menghasilkan tekanan negatif (vakum) saat sampel ditarik ke permukaan.

Mengapa Piston Sampler Penting untuk Undisturbed Soil Sampling (UDS)?

Piston sampler sangat krusial dalam undisturbed soil sampling karena mampu meminimalkan gangguan struktur tanah (sample disturbance) hingga mendekati nol. Mekanisme piston mencegah kompresi lateral dan geser saat penetrasi, serta mencegah hilangnya sampel akibat gravitasi atau tekanan air tanah selama proses pengangkatan (retrieval).

Dalam mekanika tanah, keaslian struktur tanah di lapangan sangat memengaruhi hasil uji laboratorium. Beberapa parameter kritis yang sangat sensitif terhadap gangguan sampel (sample disturbance) meliputi:

• Kekuatan Geser Tanah (Shear Strength): Diperoleh melalui uji Triaxial (UU, CU, CD) atau Unconfined Compression Test (UCT). Sampel yang terganggu akan menunjukkan kekuatan geser yang jauh lebih rendah dari kondisi aslinya (underestimated).
• Koefisien Konsolidasi: Menentukan kecepatan penurunan bangunan. Gangguan mekanis pada sampel tanah dapat merusak struktur mikro tanah lempung, mengacaukan prediksi waktu penurunan konstruksi.
• Batas Atterberg dan Kadar Air Alami : Membantu mengklasifikasikan sifat plastisitas tanah secara presisi.

Dengan menggunakan piston sampler, tekanan hidrostatik dan mekanis yang dialami tanah selama pemotongan dapat diredam secara maksimal, menghasilkan representasi tanah bawah permukaan yang paling mendekati kondisi aktual (in-situ state).

Perbedaan Piston Sampler vs Shelby Tube Biasa vs Split Spoon Sampler

Untuk memudahkan pemilihan alat di lapangan, berikut adalah perbandingan komparatif antara tiga metode sampling yang paling umum digunakan dalam proyek investigasi tanah di Indonesia:

Jenis-Jenis Piston Sampler yang Sering Digunakan

Terdapat beberapa variasi desain piston sampler yang disesuaikan dengan metode penetrasi dan karakteristik lapisan tanah:

1. Stationary Piston Sampler (Piston Tetap)

Pada tipe ini, stang piston dikunci pada posisinya di permukaan saat tabung luar ditekan masuk ke dalam tanah. Piston tetap berada di dasar lubang bor tepat sebelum penetrasi dimulai, lalu tabung sampel didorong melewati piston tersebut. Metode ini sangat ideal untuk tanah lempung laut (marine clay) yang sangat lunak karena mencegah tanah masuk ke dalam tabung sebelum kedalaman target tercapai.

2. Free Piston Sampler (Piston Bebas)

Piston pada tipe ini bebas bergerak di dalam tabung sampel selama proses penetrasi. Walaupun pengoperasiannya lebih sederhana di lapangan karena tidak membutuhkan stang penahan tambahan, efisiensinya dalam mencegah kompresi sampel tidak sebaik tipe stationary. Tipe ini umumnya digunakan pada tanah lempung dengan konsistensi sedang (medium clay).

3. Hydraulic Piston Sampler (Oyo / Osterberg Type)

Tipe ini memanfaatkan tekanan fluida (air atau lumpur pemboran) dari pompa bor untuk mendorong tabung sampel ke dalam tanah. Karena penetrasi didorong oleh tekanan hidrolik secara perlahan dan konstan, getaran mekanis yang dihasilkan sangat minim. Ini menjadikannya alat terbaik untuk mengambil sampel tanah yang sangat sensitif terhadap getaran.

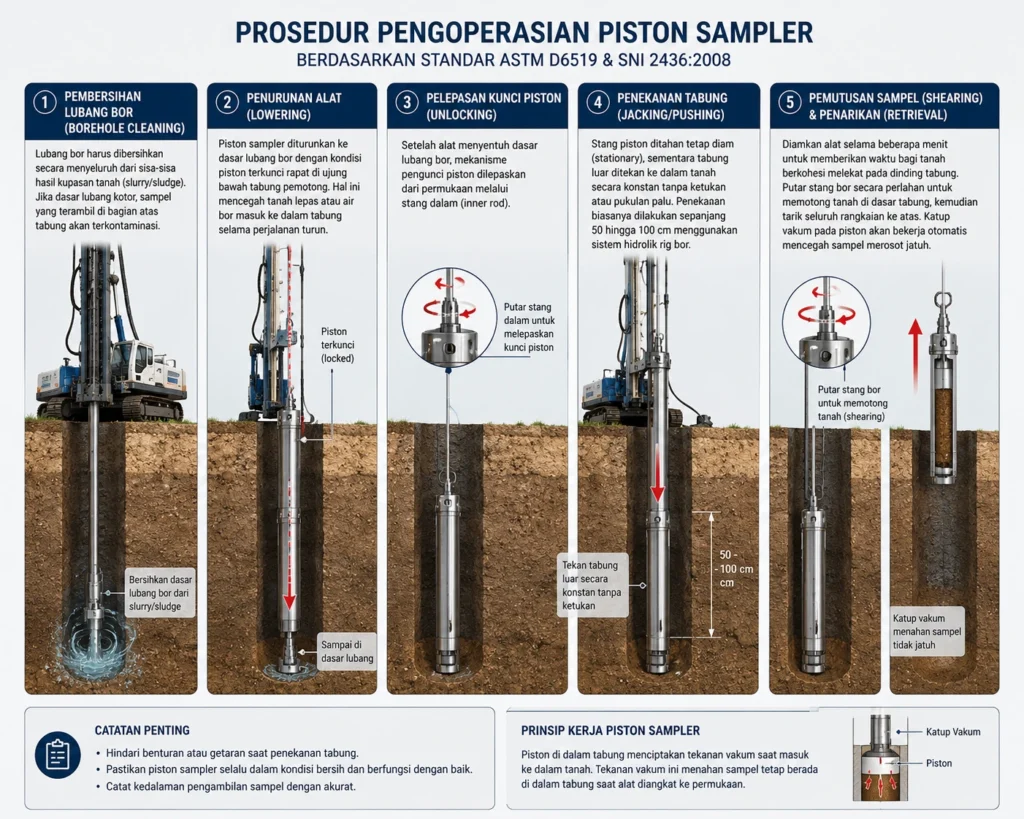

Prosedur Pengoperasian Berdasarkan Standar ASTM D6519 & SNI 2436:2008

Pengambilan sampel menggunakan piston sampler harus mengikuti prosedur standar yang ketat seperti ASTM D6519 (Standard Practice for Soil Sampling Using the Spring-Loaded Piston Sampler) atau standar nasional Indonesia SNI 2436:2008. Berikut adalah tahapan operasionalnya di lapangan:

1. Pembersihan Lubang Bor (Borehole Cleaning): Lubang bor harus dibersihkan secara menyeluruh dari sisa-sisa hasil kupasan tanah (slurry/sludge). Jika dasar lubang kotor, sampel yang terambil di bagian atas tabung akan terkontaminasi.
2. Penurunan Alat (Lowering): Piston sampler diturunkan ke dasar lubang bor dengan kondisi piston terkunci rapat di ujung bawah tabung pemotong. Hal ini mencegah tanah lepas atau air bor masuk ke dalam tabung selama perjalanan turun.
3. Pelepasan Kunci Piston (Unlocking): Setelah alat menyentuh dasar lubang bor, mekanisme pengunci piston dilepaskan dari permukaan melalui stang dalam (inner rod).
4. Penekanan Tabung (Jacking/Pushing): Stang piston ditahan tetap diam (stationary), sementara tabung luar ditekan ke dalam tanah secara konstan tanpa ketukan atau pukulan palu. Penekanan biasanya dilakukan sepanjang 50 hingga 100 cm menggunakan sistem hidrolik rig bor.
5. Pemutusan Sampel (Shearing) & Penarikan (Retrieval): Diamkan alat selama beberapa menit untuk memberikan waktu bagi tanah berkohesi melekat pada dinding tabung. Putar stang bor secara perlahan untuk memotong tanah di dasar tabung, kemudian tarik seluruh rangkaian ke atas. Katup vakum pada piston akan bekerja otomatis mencegah sampel merosot jatuh.

Catatan Keahlian Operator (Driller Skill Nuance)

Kualitas sampel sangat bergantung pada keterampilan operator mesin bor (driller). Operator yang berpengalaman harus mampu menjaga stabilitas stang penahan piston (stationary rod) agar tidak ikut bergerak turun saat tabung luar ditekan. Pergeseran stang piston sekecil apa pun dapat memicu kompresi atau peregangan sampel tanah, yang berujung pada kegagalan klasifikasi undisturbed.

Aspek Teknis: Menghitung Rasio Area (Area Ratio) untuk Kelayakan UDS

Untuk memastikan bahwa tabung sampel memenuhi kriteria sebagai alat pengambil sampel tidak terganggu, parameter geometris alat harus dihitung menggunakan rumus Rasio Area (Ar). Standar internasional menetapkan bahwa untuk memperoleh sampel berkategori undisturbed, nilai Ar harus kurang dari 10%.

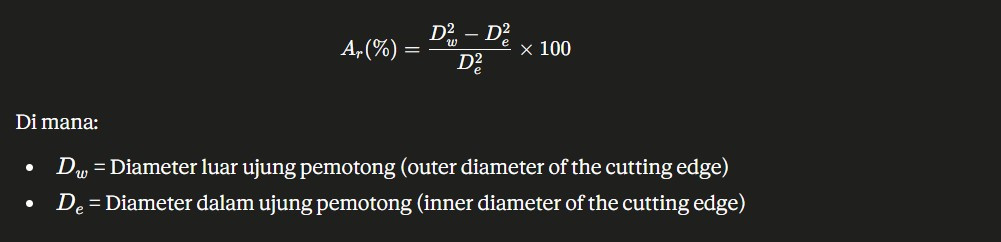

Persamaan matematika untuk menghitung Rasio Area adalah sebagai berikut:

Jika nilai Ar melebihi 10%, ketebalan dinding tabung terlalu besar sehingga volume tanah yang terdesak saat penetrasi akan merusak struktur asli tanah di sekitarnya. Piston sampler yang baik selalu dirancang dengan dinding tabung setipis mungkin namun cukup kuat menahan tekanan penetrasi (thin-walled tube).

Penerapan Praktis di Indonesia: Mengatasi Tanah Lempung Lunak Jakarta & Pantura

Kondisi geologi wilayah pesisir Indonesia menghadirkan tantangan besar bagi dunia teknik sipil. Kawasan seperti Pantai Utara Jawa (Jakarta, Semarang, Surabaya), wilayah pesisir Sumatra (Riau, Jambi, Palembang), dan daerah rawa Kalimantan didominasi oleh tanah lempung laut lunak (soft marine clay) yang sangat dalam, bahkan terkadang bercampur dengan tanah gambut (peat soil).

Pada proyek-proyek strategis nasional seperti pembangunan jalan tol di atas tanah lunak, reklamasi pelabuhan, dan pembangunan tanggul laut (Giant Sea Wall), pengujian tanah menggunakan metode SPT (Standard Penetration Test) saja tidak cukup. Desain perbaikan tanah (soft soil improvement) seperti penggunaan Pre-fabricated Vertical Drain (PVD) atau pembebanan awal (pre-loading) membutuhkan parameter konsolidasi yang sangat akurat.

Dalam skenario ini, penggunaan piston sampler menjadi standar wajib yang tidak bisa ditawar. Alat ini memastikan contoh tanah lempung yang diambil dari kedalaman hingga puluhan meter tidak mengalami deformasi plastis sebelum diuji di laboratorium mekanika tanah terakreditasi.

Kesimpulan

Piston sampler merupakan instrumen investigasi tanah yang tak tergantikan dalam proyek geoteknik modern, khususnya di wilayah dengan karakteristik tanah lunak dan sensitif seperti di sebagian besar wilayah pesisir Indonesia. Dengan keunggulannya yang mampu meminimalkan efek sample disturbance, menjaga tekanan vakum, dan menghasilkan sampel berkualitas tinggi yang memenuhi standar ASTM D6519 serta SNI 2436:2008, keandalan hasil analisis laboratorium geoteknik dapat terjamin secara optimal.

Bagi perusahaan kontraktor sipil dan pengembang infrastruktur, berinvestasi pada jasa investigasi tanah profesional yang menggunakan alat piston sampler berkualitas tinggi adalah langkah preventif terbaik untuk mencegah kegagalan struktur fondasi di kemudian hari.
