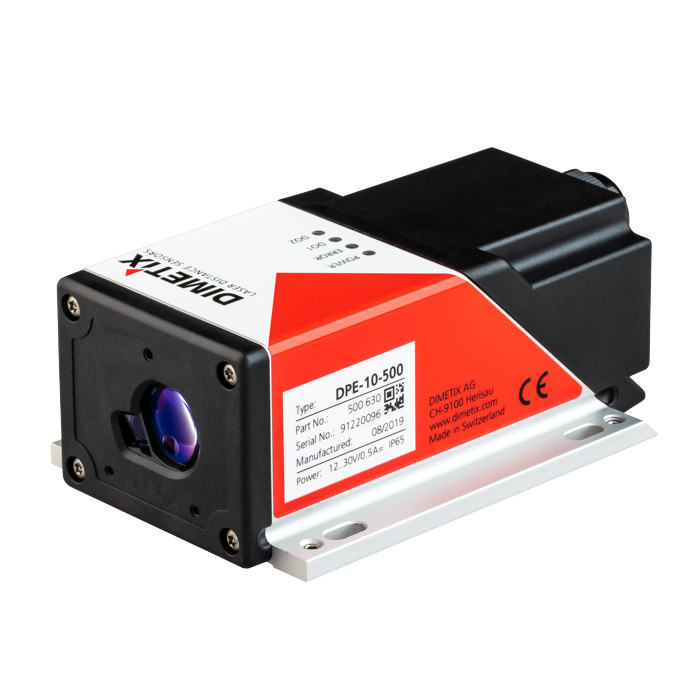

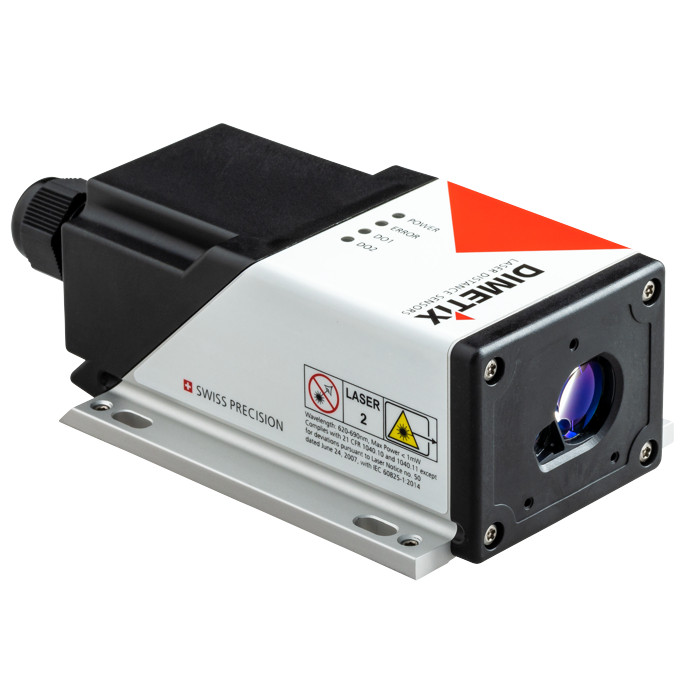

Dimetix D-Series

The D-Series Dimetix Laser Distance Sensors are at the forefront of our continuous development and innovation. They measure long distances with the highest precision, reliability and speed, even in the most difficult situations.

Jika anda tertarik untuk membeli alat Dimetix D-Series yang disediakan oleh Global Teknik Pasundan, silahkan anda langsung hubungi kami melalui :

PT Global Teknik Pasundan

Alamat: Jl. Pd. Kelapa Raya No.3B, RT.10/RW.1, Pd. Klp., Kec. Duren Sawit, Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
Whatsapp / Email : Hubungi Kami
Telepon atau WA : + 62 895-2811-6846 (Admin)

Kategori: Sensors

Deskripsi

Sensor Jarak Laser Dimetix Seri-D merupakan garda terdepan dalam upaya pengembangan dan inovasi berkelanjutan kami. Sensor ini mampu mengukur jarak jauh dengan tingkat presisi, keandalan, dan kecepatan tertinggi, bahkan dalam kondisi yang paling menantang sekalipun. Seri-D dapat melakukan pengukuran pada permukaan gelap—termasuk untuk aplikasi luar ruangan yang terpapar sinar matahari. Melalui seri ini, yang kini hadir dengan desain modern terbaru, Dimetix telah memperluas jajaran produknya dengan perangkat yang memiliki kecepatan keluaran (output rate) sebesar 1 kHz.

Fitur Unggulan

Rentang pengukuran 0 hingga 500 m
Laju pengukuran maks. 250 Hz
Akurasi 1 mm
Antarmuka serial
Output analog presisi tinggi (0,1%)
Dua output digital yang dapat diprogram
Input digital
Output digital untuk sinyal kesalahan
Antarmuka PROFINET, EtherNet/IP, dan EtherCAT (opsional)
Tingkat perlindungan IP65
Rentang suhu yang diperluas -40...+60°C

Spesifikasi

Product Type	DPE-10-500	DPE-30-500	DEN-10-500	DEH-30-500	DAN-10-150	DAN-30-150	DAE-10-050	DBN-50-050
Part No.	500630	500636	500637	500638	500632	500634	500633	500635
Specifications
Measuring range on reflective foil	~0.5...500 m	~0.5...500 m	~0.5...500 m	~0.5...500 m	~40...150 m	~40...150 m	~40...50 m	–
Measuring range on natural surfaces	0.05...~100 m	0.05...~100 m	0.05...~100 m	0.05...~100 m	0.05...~100 m	0.05...~100 m	0.05...~50 m	0.05...~50 m
Typical accuracy @ 2σ	± 1 mm	± 3 mm	± 1 mm	± 3 mm	± 1 mm	± 3 mm	± 1 mm	± 5 mm
Typical repeatability @ 2σ	± 0.3 mm	± 0.7 mm	± 0.3 mm	± 0.7 mm	± 0.3 mm	± 0.7 mm	± 0.3 mm	± 1.8 mm
Max measuring rate	250 Hz	250 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	10 Hz
Operating temperature	-40...+60 °C	-40...+60 °C	-10...+50 °C	-10...+60 °C	-10...+50 °C	-10...+50 °C	-40...+60 °C	-10...+50 °C
Degree of Protection	IP65	IP65	IP65	IP65	IP65	IP65	IP65	IP65
Power supply	12...30 VDC	12...30 VDC	12...30 VDC	12...30 VDC	12...30 VDC	12...30 VDC	12...30 VDC	12...30 VDC
Laser red, visible	✓	✓	✓	✓	✓	✓	✓	✓
Diameter laser dot at 10m	7x3 mm	7x3 mm	7x3 mm	7x3 mm	7x3 mm	7x3 mm	7x3 mm	7x3 mm
Diameter laser dot at 50m	28x13 mm	28x13 mm	28x13 mm	28x13 mm	28x13 mm	28x13 mm	28x13 mm	28x13 mm
Diameter laser dot at 100m	55x30 mm	55x30 mm	55x30 mm	55x30 mm	55x30 mm	55x30 mm	55x30 mm	55x30 mm
Dimensions (l x w x h)	140x78x48 mm	140x78x48 mm	140x78x48 mm	140x78x48 mm	140x78x48 mm	140x78x48 mm	140x78x48 mm	140x78x48 mm
Weight	350 g	350 g	350 g	350 g	350 g	350 g	350 g	350 g
Interfaces
Analog output, programmable, 0/4...20 mA	✓	✓	✓	–	✓	✓	✓	✓
Max error analog output	± 0.1 %	± 0.1 %	± 0.1 %	–	± 0.1 %	± 0.1 %	± 0.1 %	± 0.2 %
2 digital outputs, programmable	✓	✓	✓	–	✓	✓	✓	✓
1 digital output, error display	✓	✓	✓	✓	✓	✓	✓	✓
1 digital input, programmable (instead of DO1)	✓	✓	✓	✓	✓	✓	✓	✓
RS-232	✓	✓	✓	✓	✓	✓	✓	✓
RS-422 with programmable ID	✓	✓	✓	✓	✓	✓	✓	–
SSI	✓	✓	✓	✓	✓	✓	✓	–
PROFINET (option)	✓	✓	✓	✓	✓	✓	✓	–
EtherNetIP (option)	✓	✓	✓	✓	✓	✓	✓	–
EtherCAT (option)	✓	✓	✓	✓	✓	✓	✓	–
PROFIBUS (extern)	–	–	–	–	–	–	–	–
Connection
Internal screw terminal	✓	✓	✓	✓	✓	✓	✓	✓
Features
Auto start	✓	✓	✓	✓	✓	✓	✓	✓
Direct connectivity of an external remote display	✓	✓	✓	✓	✓	✓	✓	✓
External trigger for measurements	✓	✓	✓	✓	✓	✓	✓	✓
