Apa Itu Axial Reaction Testing?

Dalam dunia konstruksi modern di Indonesia, memastikan bahwa pondasi mampu menahan beban struktur di atasnya bukan sekadar formalitas, melainkan kewajiban teknis dan legal. Axial Reaction Testing muncul sebagai standar emas (gold standard) untuk memvalidasi asumsi desain geoteknik dengan realita di lapangan. Artikel ini akan mengupas tuntas aspek teknis dari metode ini, khusus bagi para praktisi dan civil engineer.

Axial Reaction Testing adalah metode pengujian beban statis (Static Load Test) yang dilakukan pada pondasi dalam untuk memverifikasi kapasitas dukung aksial (compression atau tension) dan karakteristik penurunan (settlement). Di Indonesia, prosedur pengujian ini wajib merujuk pada SNI 8460:2017 tentang Persyaratan Perancangan Geoteknik guna memastikan integritas struktural terhadap beban vertikal desain.

Mengapa Axial Reaction Testing Krusial bagi Structural Engineer?

Bagi seorang Structural Engineer, data dari Axial Reaction Testing (atau sering disebut Static Loading Test – SLT) adalah instrumen mitigasi risiko yang paling reliabel. Berikut adalah alasan mengapa pengujian ini menjadi sangat fundamental:

1. Verifikasi Kapasitas Dukung (Ultimate Load): Hasil pengujian memberikan kepastian mengenai beban maksimum yang dapat dipikul oleh satu tiang sebelum mengalami kegagalan (failure).
2. Mitigasi Penurunan Berlebih (Excessive Settlement): Pengujian ini memantau perilaku penurunan tiang pada setiap tahap pembebanan, memastikan bahwa working load tidak menyebabkan penurunan yang melebihi batas izin spesifikasi proyek.
3. Optimasi Desain dan Biaya: Dengan data riil dari Test Pile, engineer dapat melakukan optimasi panjang tiang atau diameter pondasi, yang berpotensi menghemat biaya material tanpa mengorbankan faktor keamanan (Safety Factor).
4. Kepatuhan Regulasi: Mengacu pada SNI 8460:2017, setiap proyek dengan beban signifikan wajib melakukan uji beban untuk memastikan Safety Factor (biasanya berkisar 2.0 hingga 2.5) terpenuhi secara aktual.

Perbedaan Axial Compression vs. Axial Tension Test

Meskipun keduanya termasuk dalam pengujian reaksi aksial, arah gaya dan tujuannya berbeda secara teknis:

• Axial Compression Test: Menguji kemampuan pondasi dalam menahan beban tekan vertikal dari struktur (misal: berat gedung). Fokus utama adalah pada tahanan ujung (end bearing) dan gesekan selimut (skin friction).
• Axial Tension (Uplift) Test: Menguji kemampuan pondasi dalam menahan gaya angkat. Ini krusial untuk struktur yang terpapar beban angin tinggi, momen guling, atau tekanan air tanah yang besar (basement dalam).

Metode Pelaksanaan Axial Reaction Testing di Indonesia

Terdapat dua metode utama yang lazim digunakan di berbagai proyek infrastruktur di Indonesia, mulai dari pembangunan jalan tol hingga gedung pencakar langit.

1. Sistem Kentledge (Main Weighted Platform)

Metode ini menggunakan beban mati berupa balok beton (concrete blocks) atau plat besi yang ditumpuk di atas platform di atas tiang uji. Berat total Kentledge harus melebihi beban rencana maksimum (biasanya 110% hingga 125% dari beban uji maksimum).

2. Sistem Reaction Pile (Anchor Pile)

Alih-alih beban mati, metode ini menggunakan tiang-tiang di sekitar tiang uji sebagai penahan gaya angkat. Gaya tekan dari hydraulic jack disalurkan ke tiang-tiang jangkar melalui balok baja (main beam dan secondary beam).

Tabel Perbandingan: Kentledge System vs. Reaction Pile System

Prosedur Tahapan Uji Berdasarkan SNI 8460:2017

Sebagai Senior Engineer, sangat penting untuk memastikan setiap langkah dilakukan sesuai standar untuk menghindari bias data. Berikut adalah prosedur standar yang umum dijalankan:

1. Persiapan Tiang (Pile Head Preparation): Kepala tiang harus rata, tegak lurus sumbu tiang, dan diperkuat agar tidak pecah saat diberi beban terkonsentrasi.
2. Pemasangan Instrumentasi: Pemasangan Hydraulic Jack tepat di sumbu tengah tiang, diikuti oleh Load Cell (opsional tapi disarankan) dan minimal 4 unit Dial Gauges yang dipasang pada reference beam yang independen.
3. Siklus Pembebanan (Loading Cycles): Beban diberikan secara bertahap, biasanya 25%, 50%, 75%, 100%, 125%, 150%, 175%, hingga 200% dari Working Load. Setiap tahapan ditahan hingga laju penurunan melambat (sesuai kriteria SNI).
4. Monitoring dan Pencatatan: Data penurunan dicatat pada interval waktu tertentu (misal: menit ke-1, 2, 4, 8, 15, 30, dan seterusnya).
5. Pembongkaran Beban (Unloading): Beban dilepaskan secara bertahap untuk melihat elastic recovery dari pondasi.

Interpretasi Hasil: Kapan Sebuah Pondasi Dinyatakan Lulus Uji?

Data mentah dari lapangan berupa angka beban dan penurunan harus diolah menjadi kurva Beban vs. Penurunan. Untuk menentukan kapasitas ultimat, engineer di Indonesia biasanya menggunakan beberapa metode analisis:

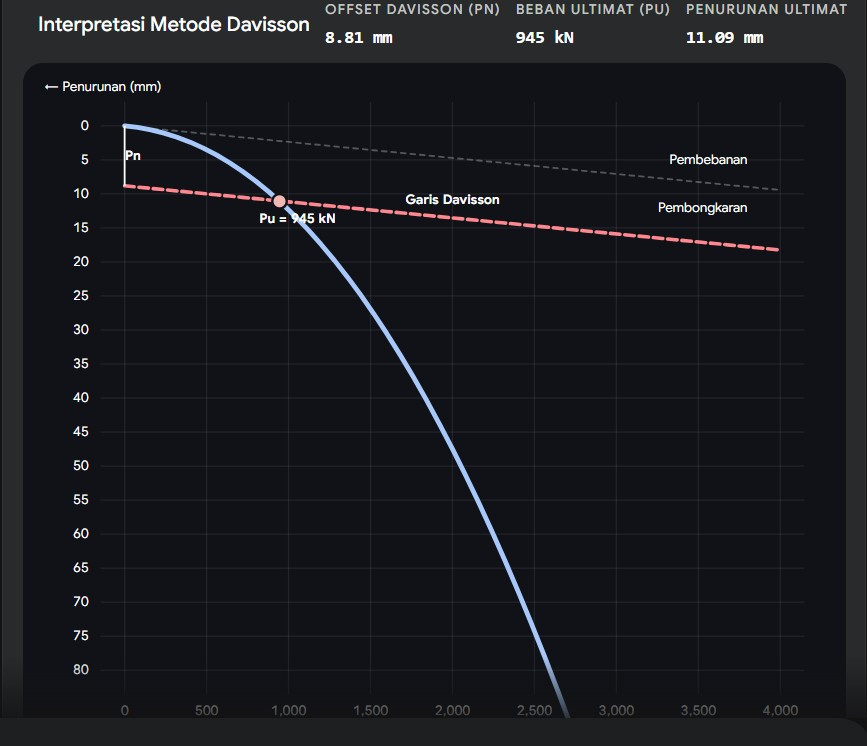

• Metode Davisson: Sering digunakan untuk tiang pancang (driven piles), menentukan kegagalan pada penurunan yang melebihi kompresi elastis ditambah offset tertentu.
• Metode Chin-Kondner: Sangat populer di Indonesia karena dapat memprediksi beban ultimat bahkan jika pengujian belum mencapai kegagalan fisik di lapangan.
• Metode Mazurkiewicz: Menggunakan pendekatan grafis dengan menarik garis dari kurva penurunan.

Sebuah pondasi dinyatakan lulus (OK) jika pada beban desain (Working Load), penurunan total dan penurunan permanen (residual settlement) tidak melebihi batas yang ditetapkan dalam spesifikasi teknis proyek (umumnya < 12mm atau < 25mm tergantung kebijakan konsultan geoteknik).

Tantangan Geoteknik Lokal di Indonesia

Melakukan Axial Reaction Testing di Indonesia memiliki tantangan unik berdasarkan lokasinya:

• Jakarta & Pantai Utara: Dominasi tanah lempung lunak (soft clay) yang dalam memerlukan pengamatan penurunan jangka panjang yang lebih teliti karena efek konsolidasi.
• Sumatera & Kalimantan: Area dengan tanah gambut atau tanah ekspansif menuntut ketelitian ekstra dalam pemasangan reference beam agar tidak ikut bergerak selama pengujian.

Expert Commentary: “Jangan hanya terpaku pada angka akhir beban. Perhatikan bentuk kurva; jika terjadi perubahan kemiringan yang drastis sebelum beban rencana tercapai, segera lakukan evaluasi integritas tiang (seperti uji PIT) untuk memastikan tidak ada cacat struktural pada tubuh tiang.”

Kesimpulan

Axial Reaction Testing merupakan metode pengujian beban statis (Static Load Test) yang menjadi standar utama dalam dunia konstruksi di Indonesia. Fungsi Utama yang memvalidasi kapasitas dukung pondasi (tekan atau tarik) dan memantau karakteristik penurunan (settlement) agar sesuai dengan desain geoteknik. Metode ini berperan sebagai penghubung penting antara asumsi desain di atas kertas dengan realitas kekuatan tanah dan pondasi di lapangan.
