Panduan Lengkap Extensometer Untuk Uji Tarik (Tensile Test)

Dalam dunia pengujian material, akurasi adalah segalanya. Ketika sebuah laboratorium melakukan pengujian tarik (tensile testing) untuk menentukan kekuatan baja tulangan beton atau komponen otomotif, data yang dihasilkan harus benar-benar presisi. Di sinilah peran extensometer menjadi krusial. Alat ini bukan sekadar aksesoris, melainkan instrumen inti yang menentukan validitas data mekanik sebuah material.

Apa itu Extensometer dan Fungsinya Dalam Uji Tarik?

Extensometer adalah instrumen presisi yang digunakan untuk mengukur perubahan panjang (strain/regangan) pada spesimen material saat diberikan gaya tarik. Berbeda dengan pengukuran pergerakan crosshead pada Universal Testing Machine (UTM) yang rentan terhadap kesalahan sistemik, extensometer memberikan data regangan langsung dari sampel untuk akurasi tinggi dalam menentukan Modulus Young (Modulus Elastisitas) dan Yield Strength.

Penggunaan extensometer sangat ditekankan pada tahap awal pengujian di mana deformasi material masih bersifat elastis. Tanpa alat ini, data regangan yang terbaca sering kali tercampur dengan deformasi dari grip mesin atau kelenturan rangka mesin itu sendiri, yang mengakibatkan kesalahan kalkulasi pada kurva tegangan-regangan (stress-strain curve).

Mengapa Pengujian Tensile Memerlukan Extensometer?

Banyak teknisi pemula beranggapan bahwa data dari pergerakan crosshead UTM sudah cukup untuk menentukan regangan. Namun, dalam standar industri seperti ASTM E8 atau ISO 6892-1, penggunaan extensometer sering kali menjadi syarat wajib. Berikut adalah alasan utamanya:

1. Eliminasi Kesalahan “System Compliance”: Setiap mesin uji memiliki tingkat kelenturan tertentu. Jika Anda hanya mengukur pergerakan crosshead, Anda juga mengukur deformasi mesin, bukan hanya spesimen.
2. Akurasi Modulus Elastisitas: Perhitungan kekakuan material (Modulus Young) memerlukan data regangan yang sangat kecil dan presisi (dalam skala mikron). Hanya extensometer yang memiliki resolusi cukup tinggi untuk menangkap data ini.
3. Penentuan Yield Point yang Akurat: Untuk material yang memiliki yield point yang tidak jelas (seperti aluminium), metode offset (biasanya 0.2%) memerlukan data regangan yang sangat valid dari extensometer.
4. Keamanan Data: Dengan mengukur langsung pada gauge length, variabel luar seperti slip pada grip tidak akan mempengaruhi hasil pengujian.

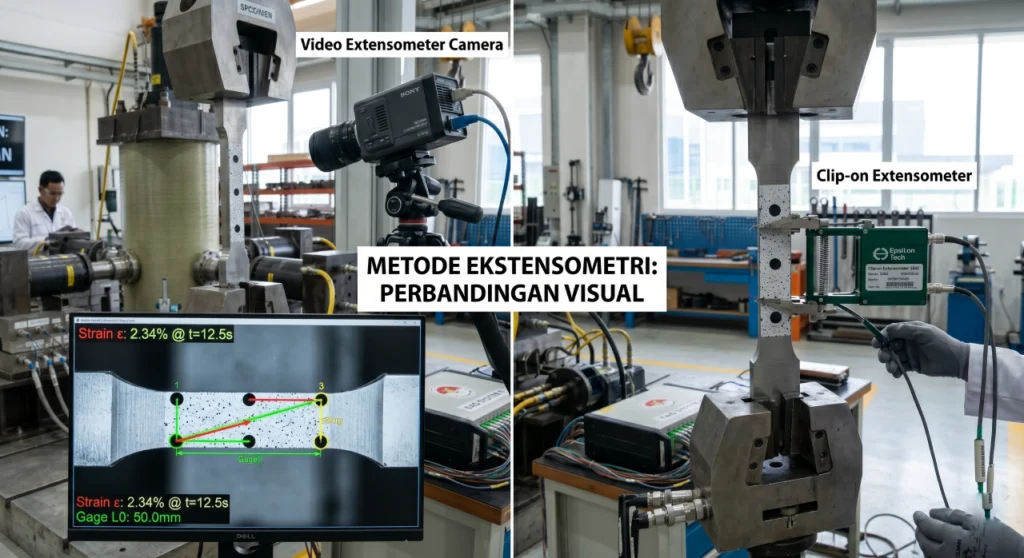

Jenis-Jenis Extensometer yang Sering Digunakan di Indonesia

Di pasar industri Indonesia, terutama untuk proyek infrastruktur seperti pembangunan jalan tol atau IKN (Ibu Kota Nusantara), terdapat dua kategori besar extensometer yang umum digunakan:

1. Contact Extensometer (Clip-on)

Ini adalah jenis yang paling tradisional dan banyak ditemukan di laboratorium uji material logam. Alat ini “dijepitkan” langsung ke spesimen menggunakan pegas atau karet pengikat.

• Keunggulan: Sangat akurat, relatif murah, dan tahan lama.
• Kekurangan: Berisiko rusak jika spesimen putus secara tiba-tiba (rupture) saat alat masih terpasang. Tidak cocok untuk spesimen yang sangat tipis atau rapuh karena berat alat bisa mempengaruhi hasil.

2. Non-Contact Extensometer (Video & Laser)

Teknologi ini semakin populer di Indonesia seiring dengan digitalisasi laboratorium. Alat ini menggunakan kamera resolusi tinggi atau sinar laser untuk melacak pergerakan tanda (marker) pada spesimen.

• Keunggulan: Tidak ada risiko kerusakan saat spesimen putus, mampu mengukur spesimen yang sangat kecil, dan dapat digunakan pada pengujian suhu tinggi di dalam furnace.
• Kekurangan: Investasi awal yang tinggi dan memerlukan pencahayaan lingkungan yang stabil.

Standar Internasional dan Lokal (ASTM E8 & SNI)

Pengujian tarik logam di Indonesia harus mengacu pada standar tertentu agar hasilnya diakui secara hukum dan teknis. Standar yang paling umum digunakan adalah ASTM E8/E8M (untuk logam) dan SNI 07-0408-1989 (Cara Uji Tarik untuk Logam).

Dalam standar tersebut, extensometer diklasifikasikan berdasarkan tingkat akurasinya (Class A, B1, B2, C, dst.). Untuk menentukan yield strength dengan metode offset, biasanya diperlukan minimal extensometer Kelas B2 menurut ASTM E83.

Penting bagi kontraktor dan manufaktur di Indonesia untuk memastikan bahwa unit yang mereka gunakan telah memenuhi kualifikasi ini, terutama jika produk tersebut ditujukan untuk material struktural utama dalam proyek strategis nasional.

Cara Memasang Extensometer pada Spesimen Uji Tarik

Pemasangan yang salah adalah penyebab nomor satu data pengujian yang tidak konsisten. Berikut adalah langkah-langkah standar operasional:

1. Pembersihan Spesimen: Pastikan area gauge length bersih dari oli atau karat agar penjepit atau marker tidak bergeser.
2. Penentuan Gauge Length: Atur jarak antar pisau (pada tipe clip-on) sesuai dengan standar yang diminta (misal: 50mm atau 2 inci).
3. Pemasangan Tengah (Centering): Pasang alat tepat di tengah-tengah spesimen untuk menghindari efek bending (pembengkokan) yang tidak diinginkan.
4. Aktivasi Software: Lakukan zeroing atau kalibrasi nol pada perangkat lunak UTM sebelum beban tarik diberikan.
5. Pelepasan Alat (Untuk Clip-on): Jika pengujian bertujuan hingga spesimen putus, pastikan extensometer dilepas sesaat setelah melewati titik yield untuk mencegah kerusakan akibat getaran saat rupture.

[Gambar: Infografis langkah demi langkah pemasangan extensometer pada mesin UTM. Gunakan ikon dan teks ringkas dalam bahasa Indonesia. Alt Text: Panduan langkah demi langkah pemasangan extensometer uji tarik. Caption: Prosedur standar pemasangan instrumen untuk meminimalkan error manusia.]

FAQ: Pertanyaan Umum Mengenai Extensometer

1. Bisakah saya melakukan uji tarik tanpa extensometer? Bisa, namun akurasi data regangan akan sangat rendah. Anda tidak bisa mendapatkan nilai Modulus Young dan Yield Strength yang valid untuk laporan teknis profesional.

2. Apa itu Gauge Length? Gauge length adalah jarak antara dua titik referensi pada spesimen di mana pengukuran regangan dilakukan. Ini adalah parameter kunci dalam menghitung persentase elongasi.

3. Seberapa sering extensometer harus dikalibrasi? Umumnya setiap 12 bulan sekali, atau lebih sering jika alat digunakan dalam frekuensi tinggi atau setelah mengalami benturan keras saat spesimen putus.

4. Apakah video extensometer bisa digunakan di luar ruangan? Sangat sulit, karena cahaya matahari yang tidak stabil akan mengganggu sensor optik. Video extensometer paling optimal digunakan dalam ruangan dengan pencahayaan terkontrol.

Kesimpulan

Extensometer adalah investasi vital bagi setiap laboratorium pengujian material yang mengutamakan kualitas dan integritas data. Baik Anda memilih tipe clip-on yang kokoh atau tipe video yang futuristik, pemahaman terhadap cara kerja dan standarisasi (ASTM/SNI) adalah kunci keberhasilan pengujian.
