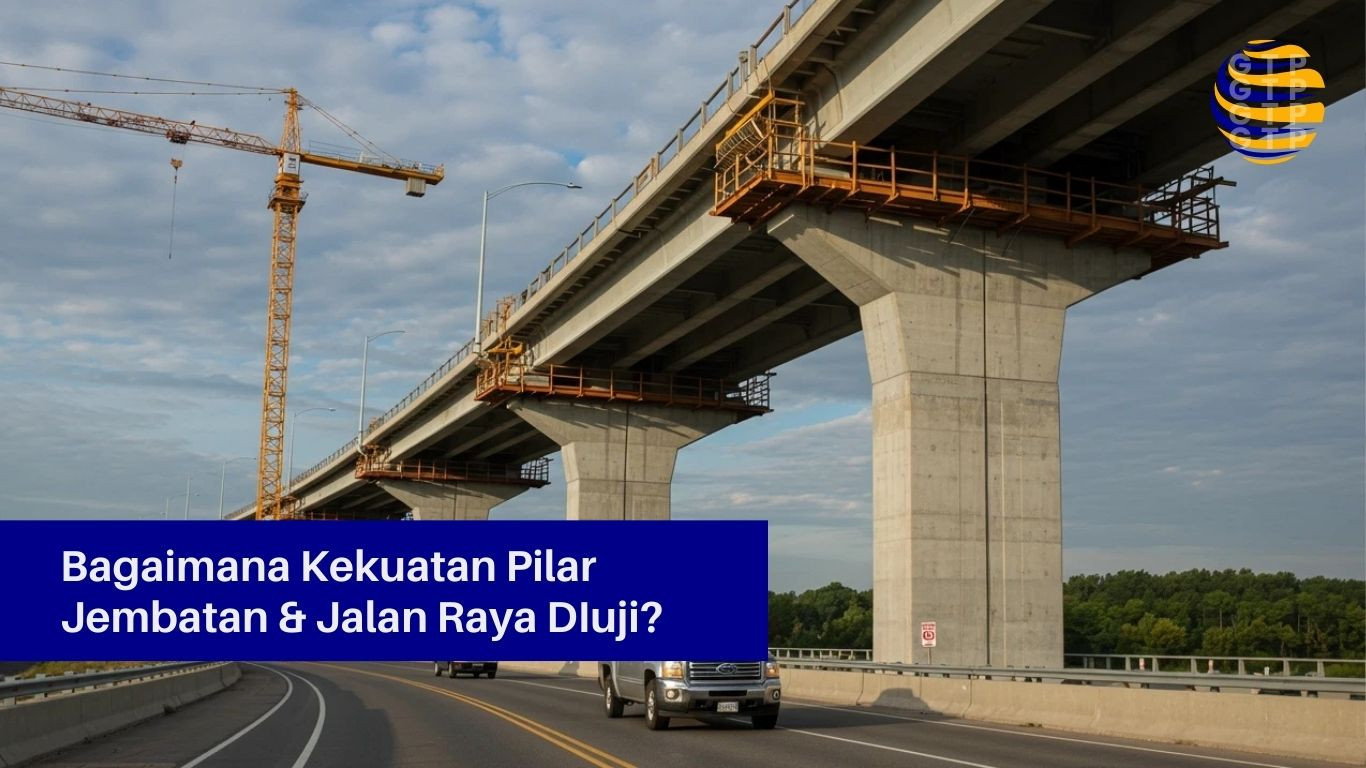

Bagaimana Kekuatan Pilar Jembatan & Jalan Raya DIuji?

Memastikan keamanan infrastruktur seperti pilar jembatan dan jalan raya adalah tanggung jawab krusial yang melibatkan perhitungan fisika rumit dan teknologi mutakhir. Sebelum sebuah kendaraan diizinkan melintas, setiap jembatan dan ruas jalan harus melewati serangkaian pengujian ketat untuk memastikan bahwa struktur tersebut mampu menahan beban ribuan ton serta tantangan alam selama puluhan tahun.

Mengapa Pengujian Struktur Sangat Penting?

Tanpa pengujian yang akurat, risiko kegagalan struktur seperti retakan prematur atau keruntuhan total menjadi sangat tinggi. Tujuan utama dari pengujian ini adalah:

• Validasi Desain: Memastikan hasil pembangunan sesuai dengan cetak biru teknik.

• Keamanan Publik: Menjamin keselamatan pengguna jalan dalam berbagai kondisi cuaca.

• Efisiensi Biaya: Mendeteksi kerusakan kecil sebelum menjadi masalah besar yang mahal untuk diperbaiki.

Metode Pengujian Kekuatan Pilar Jembatan

Pilar jembatan adalah penopang utama yang menyalurkan beban dari dek jembatan ke tanah. Pengujiannya terbagi menjadi dua kategori utama:

1. Pengujian Non-Destruktif (NDT)

Metode ini memungkinkan pemeriksaan tanpa merusak struktur sedikitpun.

• Ultrasonic Pulse Velocity (UPV): Menggunakan gelombang suara untuk mendeteksi rongga atau retakan di dalam beton.

• Hammer Test: Mengukur kekerasan permukaan beton dengan alat pegas khusus untuk mengetahui estimasi kuat tekan beton.

2. Pengujian Beban (Load Testing)

Ini adalah tahap krusial di mana jembatan diberikan beban nyata.

• Uji Beban Statis: Sejumlah truk berat diparkir di titik-titik tertentu jembatan untuk mengukur seberapa besar lendutan (defleksi) yang terjadi.

• Uji Beban Dinamis: Truk dijalankan dengan kecepatan tertentu melewati gundukan buatan untuk mengukur getaran dan respon struktur terhadap benturan.

Bagaimana Kekuatan Jalan Raya Diuji?

Jalan raya tidak hanya sekadar aspal. Di bawahnya terdapat lapisan-lapisan tanah dan batu yang harus sangat padat.

• Dynamic Cone Penetrometer (DCP): Alat berbentuk kerucut yang ditumbuk ke tanah untuk mengukur kekuatan lapisan tanah dasar.

• Core Drill: Pengambilan sampel silinder dari lapisan jalan yang sudah jadi untuk diperiksa ketebalan dan kepadatan materialnya di laboratorium.

• Falling Weight Deflectometer (FWD): Alat yang mensimulasikan beban kendaraan berat dengan menjatuhkan beban ke permukaan jalan dan mengukur respons lendutannya melalui sensor.

FAQ: Pertanyaan Umum Seputar Pengujian Infrastruktur

Apakah jembatan akan melengkung saat diuji beban?
Ya, semua jembatan dirancang untuk memiliki elastisitas tertentu. Sedikit lendutan saat ada beban berat adalah hal normal, asalkan strukturnya kembali ke posisi semula setelah beban dihilangkan.

Berapa lama pilar jembatan bisa bertahan?
Dengan pengujian berkala dan pemeliharaan yang tepat, jembatan modern dirancang untuk bertahan minimal 50 hingga 100 tahun.

Bagaimana jika hasil uji menunjukkan pilar tidak kuat?
Jika ditemukan kelemahan, kontraktor akan melakukan perkuatan struktur (retrofitting) menggunakan material tambahan seperti serat karbon (CFRP) atau penambahan dimensi pilar.

Rekomendasi Alat Pengujian untuk Profesional

Bagi Anda yang berkecimpung di dunia konstruksi atau pengawasan infrastruktur, memiliki perangkat pengujian yang akurat adalah investasi wajib. Berikut adalah beberapa rekomendasi perangkat standar industri:

1. Digital Concrete Rebound Hammer: Untuk pemeriksaan cepat kuat tekan beton di lapangan dengan akurasi tinggi.

2. Ultrasonic Pulse Velocity Meter: Alat wajib untuk mendeteksi keretakan internal yang tidak terlihat mata pada pilar.

3. Automatic Level & Total Station: Untuk memantau penurunan pilar atau pergeseran struktur secara presisi selama pengujian beban.

4. DCP Apparatus: Pilihan praktis dan ekonomis untuk menguji daya dukung tanah dasar sebelum pengaspalan.

Kesimpulan

Pengujian kekuatan pilar jembatan dan jalan raya adalah proses multidimensi yang menggabungkan pengujian material di laboratorium dengan pengujian beban langsung di lapangan. Dengan menggunakan teknologi seperti sensor defleksi dan gelombang ultrasonik, para insinyur dapat memastikan bahwa setiap jengkel infrastruktur yang kita lalui setiap hari telah memenuhi standar keamanan tertinggi. Ketelitian dalam tahap pengujian ini adalah kunci utama dalam membangun peradaban yang aman dan tahan lama.
