Batasan Teknis Pengujian NDT Menggunakan Metode Ultrasonic Testing

💡 AI Summary: Pengujian Ultrasonik (UT) adalah metode NDT yang efektif namun memiliki batasan teknis penting yang perlu dipahami untuk inspeksi yang akurat. Batasan utama meliputi kondisi permukaan, geometri dan jenis material, kebutuhan kuplan, orientasi cacat, serta keahlian operator. Pemahaman batasan ini krusial untuk mengoptimalkan proses UT, mengatasinya dengan teknik lanjutan, atau memilih metode NDT alternatif yang lebih sesuai demi keandalan hasil.

Pengujian Tak Merusak (Non-Destructive Testing/NDT) adalah serangkaian metode uji material dan komponen tanpa menyebabkan kerusakan. Di antara berbagai metode NDT, Ultrasonic Testing (UT) menonjol sebagai salah satu teknik yang paling banyak digunakan karena kemampuannya mendeteksi diskontinuitas internal dengan presisi tinggi. Namun, seperti halnya teknologi lainnya, UT juga memiliki batasan teknis yang perlu dipahami secara mendalam oleh para inspektur, insinyur, dan teknisi. Pemahaman ini krusial untuk memastikan keandalan hasil inspeksi, memilih metode yang tepat, dan menghindari kesalahan interpretasi yang berpotensi fatal.

Memahami Prinsip Dasar dan Kenapa Batasan UT Penting

Pengujian Ultrasonik (UT): Sekilas tentang Cara Kerjanya

Pengujian NDT Ultrasonic Testing (UT) menggunakan gelombang suara frekuensi tinggi yang dipancarkan ke material untuk mendeteksi diskontinuitas internal. Gelombang tersebut akan bergerak melalui material hingga menemui batas material lain atau cacat, lalu memantul kembali ke transduser. Berdasarkan waktu tempuh dan amplitudo pantulan, operator dapat menginterpretasikan keberadaan, lokasi, dan ukuran cacat.

Mengapa Penting Mengetahui Batasan Teknis UT?

Memahami batasan UT sangatlah penting untuk memilih metode pengujian NDT yang tepat, menghindari kesalahan interpretasi, dan memastikan hasil inspeksi yang akurat. Batasan ini memungkinkan para profesional untuk mengidentifikasi kapan UT tidak efektif, kapan metode NDT tambahan diperlukan, atau bagaimana cara mengoptimalkan proses UT agar sesuai dengan kondisi pengujian yang spesifik. Mengabaikan batasan dapat menyebabkan cacat tidak terdeteksi, menghasilkan kegagalan komponen, dan berpotensi menimbulkan kerugian besar.

Batasan Teknis Utama Pengujian NDT Metode Ultrasonic Testing (UT)

Meskipun sangat efektif, metode UT memiliki beberapa kendala yang dapat memengaruhi akurasi dan efisiensinya. Berikut adalah batasan teknis utama yang perlu diperhatikan:

Kondisi Permukaan Material (Surface Condition)

Permukaan yang kasar, tidak rata, berkarat, atau adanya lapisan cat/pelapis tebal dapat menghambat transmisi gelombang ultrasonik, menyebabkan sinyal lemah atau pantulan palsu. Kekasaran permukaan menyebabkan dispersi gelombang, mengurangi energi yang masuk ke material, dan mempersulit penetrasi. Adanya oksida atau kerak juga dapat bertindak sebagai penghalang akustik, mirip dengan udara. Oleh karena itu, persiapan permukaan yang memadai, seperti pengamplasan atau pembersihan, seringkali diperlukan sebelum pengujian.

Geometri Material yang Kompleks atau Tipis (Complex or Thin Geometry)

Bentuk material yang rumit dengan radius kecil, sudut tajam, atau ketebalan yang sangat tipis sulit dijangkau dan dianalisis secara efektif menggunakan probe UT standar. Pada material tipis (kurang dari 3 mm), pantulan dari permukaan depan dan belakang dapat saling tumpang tindih, menyebabkan kesulitan dalam mendeteksi cacat. Geometri kompleks, seperti sambungan T-joint atau benda kerja dengan banyak lubang, dapat menghasilkan pantulan parasit (noise) yang mengganggu interpretasi sinyal cacat sebenarnya.

Jenis dan Struktur Material (Material Type and Structure)

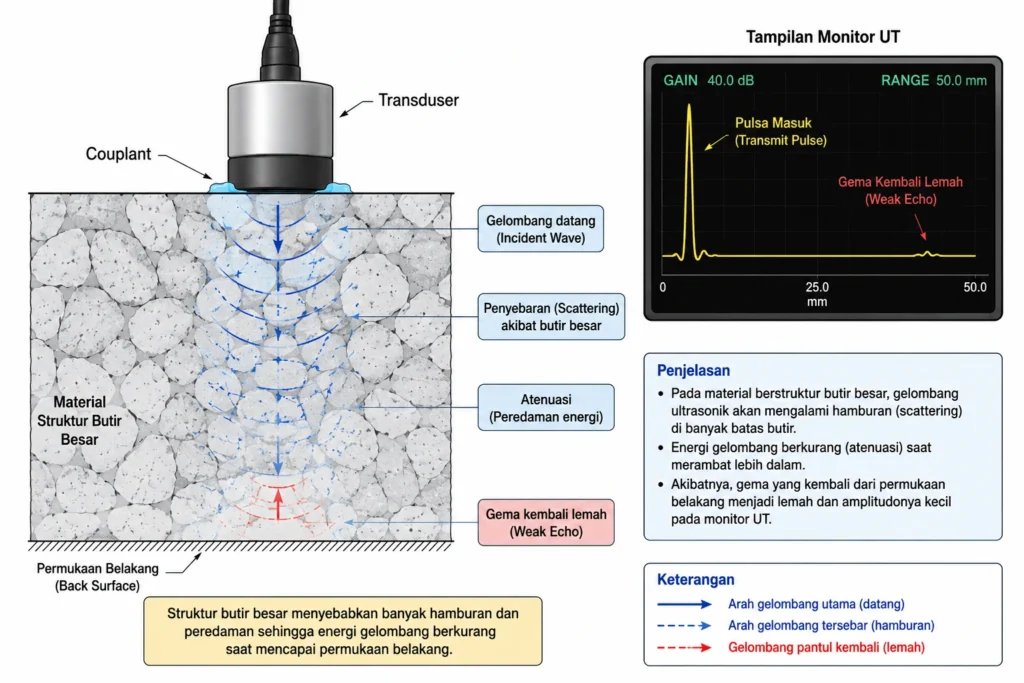

Material dengan struktur butir besar atau yang sangat redaman terhadap gelombang ultrasonik, seperti polimer, keramik, atau karet, menyulitkan penetrasi dan deteksi cacat. Atenuasi adalah hilangnya energi gelombang saat merambat melalui material, sementara hamburan butir terjadi ketika gelombang bertemu butiran kristal yang ukurannya sebanding dengan panjang gelombang, menyebabkan sinyal melemah dan noise meningkat. Contohnya, besi tuang grafit sangat sulit diuji dengan UT konvensional karena struktur grafitnya yang besar dan berbentuk lamellar.

Ketergantungan pada Kuplan (Couplant Dependence)

Diperlukan medium kopling (misalnya, gel, air, minyak) antara probe dan permukaan uji untuk memastikan transfer gelombang ultrasonik yang efisien dari transduser ke material dan sebaliknya, karena udara adalah penghalang akustik yang buruk. Ketergantungan pada kuplan ini dapat menjadi tantangan di lingkungan tertentu, seperti pada pengujian material bersuhu tinggi yang dapat menguapkan couplant berbasis air, atau pada permukaan vertikal/atas kepala di mana couplant sulit dipertahankan. Pemilihan jenis couplant harus sesuai dengan suhu dan kondisi permukaan pengujian.

Orientasi Cacat/Diskontinuitas (Discontinuity Orientation)

Cacat yang berorientasi paralel atau hampir paralel dengan arah berkas gelombang ultrasonik seringkali sulit atau tidak mungkin terdeteksi karena gelombang tidak memantul kembali secara efektif ke transduser. Ini berlaku untuk retak planar atau delaminasi yang terletak datar dan sejajar dengan permukaan uji. UT bekerja paling baik dalam mendeteksi cacat yang berorientasi tegak lurus terhadap berkas gelombang. Cacat volumentrik seperti porositas atau inklusi biasanya lebih mudah dideteksi terlepas dari orientasinya.

Keterampilan dan Pengalaman Operator (Operator Skill and Experience)

Akurasi pengujian UT sangat bergantung pada keahlian, pengalaman, dan kemampuan interpretasi operator NDT. Operator harus terlatih untuk mengkalibrasi peralatan dengan benar, memilih probe dan parameter yang sesuai, memindai area dengan cermat, dan paling penting, menginterpretasikan pola sinyal pada layar UT. Kesalahan operator, baik dalam kalibrasi maupun interpretasi, dapat menyebabkan cacat terlewatkan atau identifikasi cacat palsu. Oleh karena itu, sertifikasi operator sesuai standar internasional (seperti ISO 9712 atau SNT-TC-1A) sangat penting.

Kalibrasi dan Konfigurasi Peralatan (Equipment Calibration and Configuration)

Pengaturan dan kalibrasi peralatan UT yang tidak tepat dapat menyebabkan hasil yang tidak akurat atau melewatkan cacat yang ada. Probe harus dikalibrasi menggunakan blok kalibrasi standar (misalnya, blok IIW) yang memiliki cacat buatan dengan dimensi dan lokasi yang diketahui. Parameter seperti frekuensi, gain, delay, dan range harus diatur dengan benar. Kegagalan dalam proses kalibrasi dapat menghasilkan data yang tidak valid, menyebabkan keputusan inspeksi yang salah.

Mengatasi Batasan dan Alternatif Pengujian NDT

Meskipun memiliki batasan, banyak dari tantangan UT dapat diatasi dengan strategi yang tepat atau dengan menggabungkan metode lain.

Strategi Mengatasi Batasan UT

Batasan UT dapat diatasi dengan persiapan permukaan yang memadai, penggunaan probe khusus (misalnya Phased Array, TOFD), pemilihan frekuensi yang tepat, atau metode UT lanjutan. Berikut adalah beberapa strategi:

• Persiapan Permukaan: Lakukan pembersihan dan pengamplasan permukaan hingga rata dan bebas dari kotoran atau karat.
• Penggunaan Metode UT Lanjutan:
  • Phased Array UT (PAUT): Menggunakan array elemen transduser yang dapat diatur untuk mengarahkan dan memfokuskan berkas gelombang secara elektronik, memungkinkan inspeksi area yang kompleks atau sulit diakses dengan lebih cepat dan detail.
  • Time of Flight Diffraction (TOFD): Teknik ini unggul dalam mengukur tinggi cacat dan tidak terlalu sensitif terhadap orientasi cacat, sangat baik untuk retak planar.
  • Electromagnetic Acoustic Transducers (EMAT): Tidak memerlukan couplant karena gelombang dihasilkan langsung di dalam material melalui interaksi medan magnet dan arus eddy. Cocok untuk suhu tinggi dan permukaan yang sangat kasar.
• Pemilihan Frekuensi: Menggunakan frekuensi rendah untuk material dengan struktur butir besar (penetrasi lebih baik) dan frekuensi tinggi untuk resolusi yang lebih baik pada material butir halus.
• Teknik Pencitraan Lanjutan: Penggunaan software dan perangkat keras yang lebih canggih untuk memvisualisasikan data UT dalam bentuk 2D atau 3D, membantu operator dalam interpretasi.
• Couplant Otomatis/Sistem Air Bertekanan: Untuk aplikasi khusus atau inspeksi area luas, sistem couplant otomatis atau pencitraan ultrasonik imersi (menggunakan air sebagai couplant) dapat digunakan.

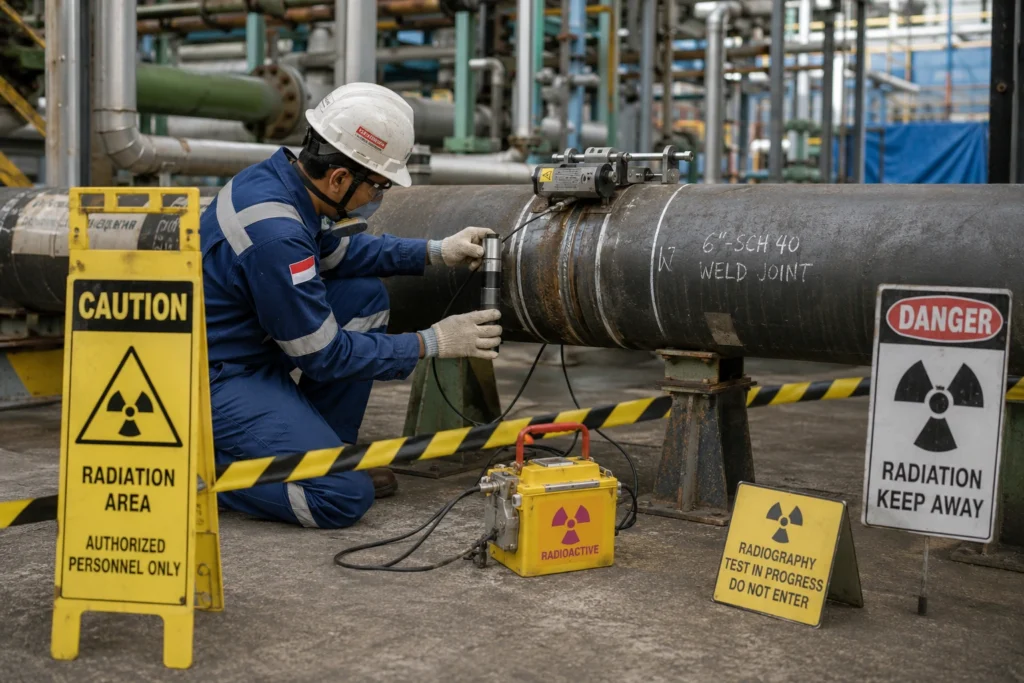

Kapan Harus Mempertimbangkan Metode NDT Lain?

Jika batasan UT terlalu signifikan atau tidak dapat diatasi secara efektif, metode NDT lain dapat menjadi alternatif yang lebih sesuai. Pemilihan metode NDT yang optimal seringkali melibatkan pertimbangan jenis material, jenis cacat yang dicari, lokasi cacat (permukaan atau internal), dan kondisi pengujian.

Berikut adalah perbandingan singkat beberapa metode NDT lain:

FAQ Mengenai Batasan Ultrasonic Testing

Q: Apakah UT bisa mendeteksi retak di bawah permukaan yang sangat tipis?

A: Deteksi retak di bawah permukaan yang sangat tipis (umumnya kurang dari 3 mm) oleh UT konvensional sangat sulit. Gelombang pantul dari permukaan depan dan belakang bisa saling tumpang tindih, menyebabkan kesulitan dalam membedakan sinyal cacat. Metode UT lanjutan seperti Phased Array atau teknik khusus mungkin diperlukan.

Q: Apa peran couplant dalam UT?

A: Kuplan (couplant) berfungsi sebagai medium untuk menghilangkan udara antara transduser (probe) dan permukaan material. Udara merupakan penghalang akustik yang sangat buruk, sehingga tanpa kuplan, sebagian besar energi gelombang ultrasonik akan memantul kembali dari permukaan, mencegah penetrasi ke dalam material dan deteksi cacat.

Q: Mengapa struktur butir material mempengaruhi UT?

A: Struktur butir material yang besar atau kasar dapat menyebabkan hamburan (scattering) gelombang ultrasonik, di mana gelombang tersebar ke berbagai arah daripada memantul lurus kembali ke transduser. Ini mengurangi energi sinyal yang kembali dan meningkatkan noise, membuat deteksi cacat menjadi sulit atau bahkan tidak mungkin.

Kesimpulan: Mengoptimalkan Inspeksi dengan Pemahaman Batasan UT

Pemahaman mendalam tentang batasan teknis Ultrasonic Testing memungkinkan para profesional NDT untuk membuat keputusan inspeksi yang lebih cerdas, mengoptimalkan proses, dan memastikan integritas material dengan lebih baik. Dengan mengenali kapan UT mungkin tidak ideal dan kapan metode NDT alternatif atau pelengkap harus dipertimbangkan, industri dapat meningkatkan akurasi deteksi cacat, mengurangi risiko kegagalan, dan menghemat biaya dalam jangka panjang. Investasi dalam pelatihan operator yang berkualitas dan peralatan UT yang canggih juga merupakan langkah penting untuk memaksimalkan potensi metode inspeksi ini.
