Ultrasonic Testing: Mengukur Ketebalan Material dengan Akurat dan Efisien

Ultrasonic Testing (UT) telah menjadi tulang punggung dalam dunia inspeksi dan pemeliharaan industri. Sebagai metode Pengujian Non-Destruktif (NDT) yang memanfaatkan gelombang suara frekuensi tinggi, UT memungkinkan para teknisi untuk mengukur ketebalan material secara akurat, mendeteksi cacat internal, serta memantau kondisi material tanpa perlu merusak integritasnya.

Kemampuannya untuk menembus berbagai jenis material, mulai dari logam hingga komposit, menjadikannya pilihan utama dalam menjaga keamanan operasional dan keandalan struktur di berbagai sektor vital seperti minyak dan gas, manufaktur, hingga konstruksi di Indonesia.

Apa Itu Ultrasonic Testing (UT)?

Ultrasonic Testing (UT) adalah metode Pengujian Non-Destruktif (NDT) yang memanfaatkan gelombang suara frekuensi tinggi untuk memeriksa sifat internal atau mengukur ketebalan material secara presisi tanpa merusak spesimen. Ini adalah teknik yang sangat serbaguna dan krusial untuk memastikan kualitas, integritas, dan keamanan material dalam berbagai aplikasi industri.

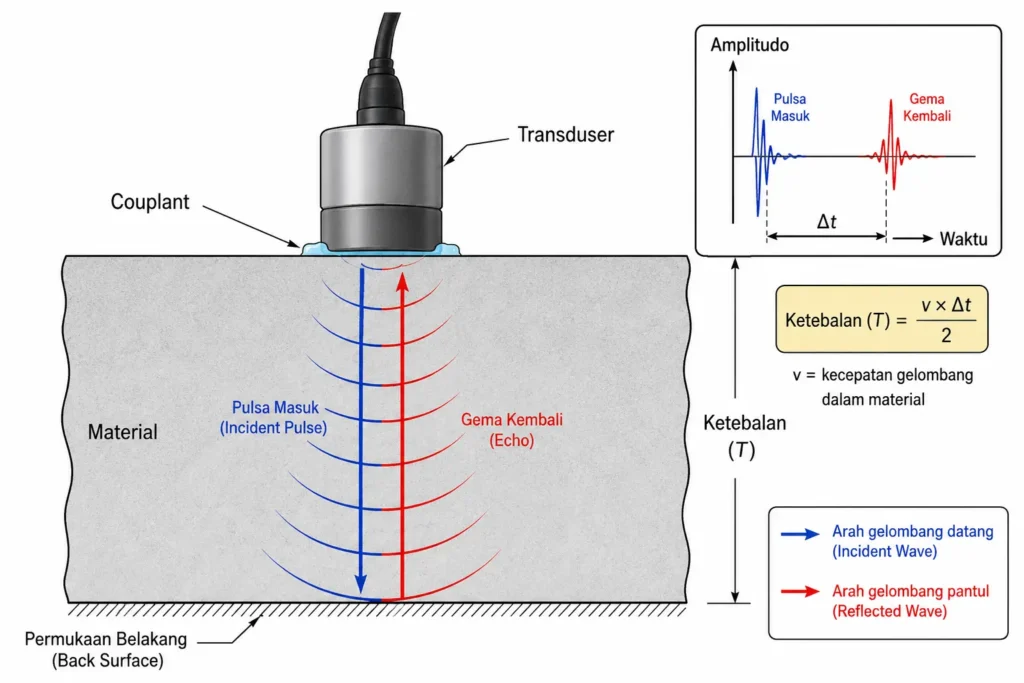

Prinsip Kerja Dasar UT dalam Pengukuran Ketebalan

UT mengukur ketebalan dengan mengirimkan pulsa ultrasonik ke material dan mengukur waktu yang dibutuhkan gelombang untuk memantul kembali dari permukaan belakang material (metode pulsa-echo). Ketika pulsa gelombang suara ini dipancarkan ke dalam material, ia akan merambat hingga bertemu dengan batas material atau diskontinuitas (seperti cacat atau permukaan belakang).

Sebagian energi gelombang akan dipantulkan kembali ke transduser sebagai “gema”. Dengan mengetahui kecepatan rambat gelombang suara dalam material dan waktu tempuh pulsa (dari pengiriman hingga penerimaan gema), alat UT dapat menghitung ketebalan material dengan rumus: Ketebalan = (Kecepatan Rambat x Waktu Tempuh) / 2.

Perbedaan UT dengan Metode Pengujian Non-Destruktif Lainnya

UT menawarkan keunggulan dalam kecepatan, portabilitas, dan kemampuan mengukur material tebal, berbeda dengan Radiography Testing (RT) yang menggunakan radiasi atau Magnetic Particle Inspection (MPI) yang hanya mendeteksi cacat permukaan. Berikut perbandingan singkatnya:

Mengapa Pengukuran Ketebalan dengan UT Penting dan Akurat?

Pengukuran ketebalan dengan UT sangat penting untuk pemantauan integritas struktural, deteksi korosi/erosi, dan pencegahan kegagalan material, dengan akurasi tinggi berkat teknologi gelombang suara. Dalam industri yang melibatkan tekanan tinggi, suhu ekstrem, atau lingkungan korosif, seperti di kilang minyak atau pembangkit listrik di Indonesia, penurunan ketebalan dinding pipa atau tangki dapat menyebabkan kebocoran fatal atau bahkan ledakan. UT memungkinkan inspeksi rutin tanpa menghentikan operasi, memberikan data vital untuk keputusan pemeliharaan.

Manfaat Utama Menggunakan UT untuk Pengukuran Ketebalan

Manfaatnya meliputi akurasi tinggi, non-destruktif, cepat, aman bagi operator, portabel, dan dapat digunakan pada berbagai jenis material. Manfaat-manfaat ini menjadikannya metode yang sangat disukai:

• Non-Destruktif: Tidak merusak atau mengubah material yang diuji, sehingga komponen dapat tetap digunakan setelah inspeksi.
• Akurasi Tinggi: Mampu memberikan pengukuran ketebalan yang sangat presisi, seringkali hingga 0.01 mm, sangat penting untuk analisis korosi dan erosi.
• Kecepatan: Pengujian dapat dilakukan dengan cepat, memungkinkan inspeksi area yang luas dalam waktu singkat.
• Keselamatan: Tidak melibatkan radiasi berbahaya, menjadikannya pilihan yang lebih aman bagi operator dan lingkungan kerja dibandingkan RT.
• Portabilitas: Peralatan UT modern umumnya ringan dan portabel, memungkinkan inspeksi di lokasi yang sulit dijangkau.
• Fleksibilitas Material: Efektif untuk berbagai jenis material, termasuk logam, paduan, plastik, keramik, dan komposit.
• Deteksi Cacat Internal: Selain ketebalan, UT juga dapat mendeteksi retakan, void, delaminasi, dan diskontinuitas lainnya di dalam material.

Faktor Kunci yang Mempengaruhi Akurasi Pengukuran UT

Akurasi UT dipengaruhi oleh kalibrasi alat, kondisi permukaan material, kualitas coupling agent, jenis transduser, dan keahlian operator. Masing-masing faktor ini harus diperhatikan dengan cermat untuk memastikan hasil yang valid dan dapat diandalkan:

• Kalibrasi Alat: Alat UT harus dikalibrasi secara berkala menggunakan blok standar dengan ketebalan dan kecepatan suara yang diketahui.
• Kondisi Permukaan Material: Permukaan yang kasar, berkarat, atau tidak rata dapat mengganggu transmisi gelombang suara, menyebabkan pembacaan yang tidak akurat.
• Kualitas Coupling Agent: Media perantara (couplant) yang tidak memadai atau tidak diterapkan dengan benar dapat menciptakan celah udara yang menghalangi gelombang.
• Jenis dan Frekuensi Transduser: Pemilihan transduser yang tepat (frekuensi dan tipe elemen) sangat krusial sesuai dengan jenis material dan rentang ketebalan yang diuji.
• Kecepatan Rambat Suara Material: Kecepatan suara bervariasi antar material dan bahkan dapat sedikit berubah karena suhu. Informasi ini harus diinput dengan benar ke alat.
• Keahlian Operator: Operator yang terlatih dan bersertifikat sangat penting untuk prosedur yang benar, interpretasi hasil, dan penanganan tantangan di lapangan.

Alat-alat Penting dalam Ultrasonic Testing untuk Pengukuran Ketebalan

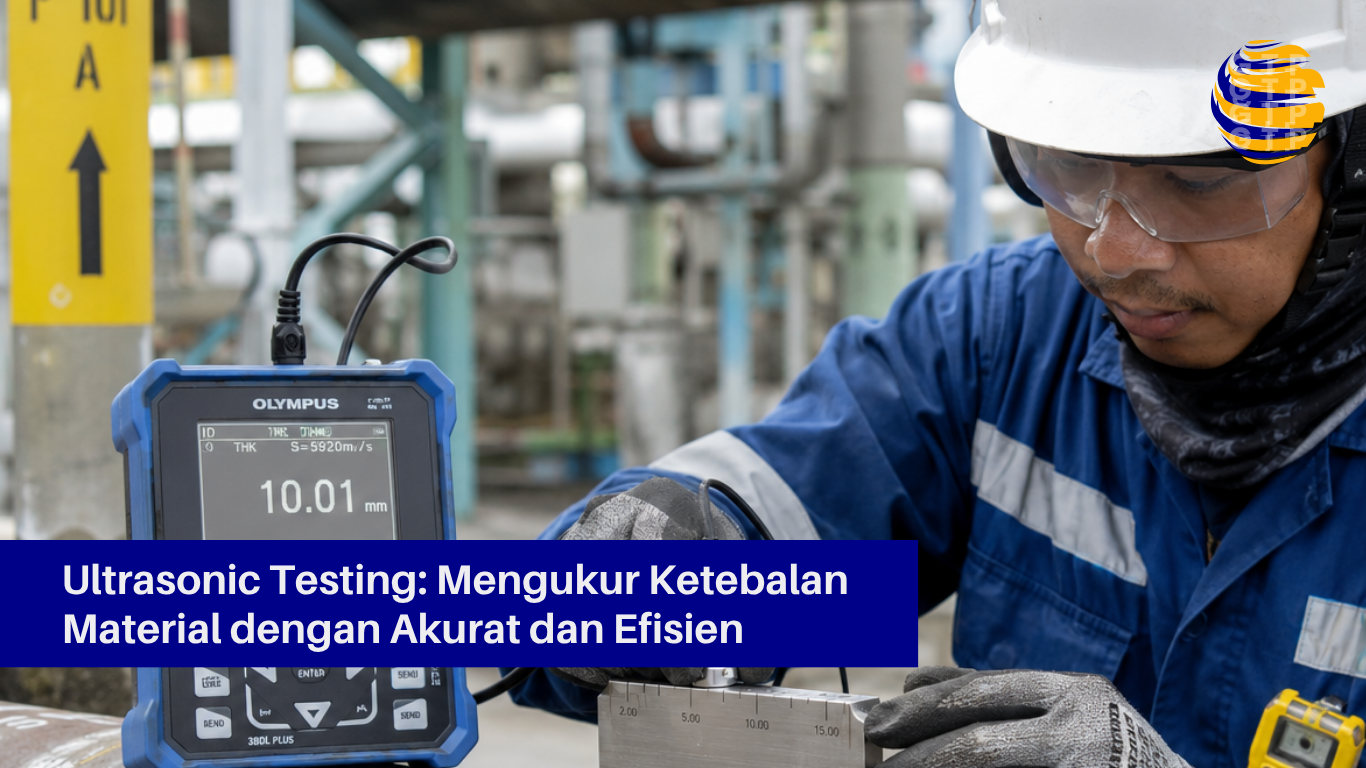

Alat utama dalam UT untuk pengukuran ketebalan adalah ultrasonic thickness gauge (UTG) yang dilengkapi transduser, kabel, dan coupling agent. Peralatan ini dirancang khusus untuk memberikan pembacaan ketebalan yang cepat dan akurat.

Mengenal Ultrasonic Thickness Gauge (UTG)

UTG adalah perangkat elektronik yang menghasilkan dan menerima gelombang ultrasonik untuk menghitung ketebalan berdasarkan waktu tempuh pantulan gelombang. Ini adalah jantung dari sistem pengukuran ketebalan. UTG memiliki layar digital yang menampilkan hasil pengukuran, dan seringkali dilengkapi dengan fitur penyimpanan data, kalibrasi otomatis, serta opsi untuk menampilkan bentuk gelombang (A-scan) untuk analisis lebih mendalam. Kecepatan suara material dapat diatur secara manual atau dipilih dari database bawaan alat, memastikan perhitungan ketebalan yang tepat.

Fungsi dan Jenis Transduser (Probe) untuk Pengukuran Ketebalan

Transduser mengubah energi listrik menjadi gelombang suara dan sebaliknya, dengan jenis yang berbeda (misalnya, single element, dual element) untuk aplikasi pengukuran ketebalan yang bervariasi. Transduser, atau sering disebut probe, adalah komponen yang bersentuhan langsung dengan material.

• Transduser Single Element: Mengandung satu elemen kristal piezoelektrik yang berfungsi sebagai pemancar dan penerima. Ideal untuk pengukuran ketebalan umum pada material dengan permukaan halus.
• Transduser Dual Element (Pitch-Catch): Mengandung dua elemen terpisah – satu sebagai pemancar dan satu sebagai penerima. Sangat efektif untuk mendeteksi korosi, erosi, dan pitting pada permukaan internal, karena memiliki zona fokus yang lebih baik di dekat permukaan.

Pentingnya Coupling Agent (Media Perantara) dalam UT

Coupling agent (gel, gliserin) menghilangkan celah udara antara transduser dan material, memastikan transfer gelombang suara yang efisien. Gelombang ultrasonik tidak dapat merambat dengan baik melalui udara. Ketika transduser diletakkan di atas material, akan ada celah udara mikroskopis. Coupling agent mengisi celah ini, memungkinkan gelombang suara untuk berpindah dari transduser ke material dan sebaliknya tanpa kehilangan energi yang signifikan. Tanpa coupling agent yang tepat, pembacaan bisa jadi tidak mungkin dilakukan atau sangat tidak akurat. Contoh coupling agent yang umum adalah gel ultrasonik berbasis air atau gliserin.

Panduan Cara Mengukur Ketebalan Material dengan Ultrasonic Testing

Pengukuran ketebalan material dengan UT melibatkan persiapan permukaan, kalibrasi alat, aplikasi coupling agent, penempatan transduser, dan pembacaan hasil. Mengikuti prosedur standar sangat penting untuk mendapatkan hasil yang akurat dan dapat diandalkan.

Persiapan Permukaan Material untuk Pengujian

Permukaan harus bersih dari karat, cat, atau kotoran, dan rata agar kontak transduser optimal. Ini adalah langkah awal yang krusial.

1. Bersihkan Permukaan: Singkirkan semua kotoran, debu, minyak, gemuk, cat longgar, atau karat yang menempel pada area yang akan diuji. Gunakan sikat kawat, amplas, atau gerinda ringan jika diperlukan.
2. Ratifikasi (Jika Perlu): Jika permukaan terlalu kasar atau tidak rata, lakukan pengamplasan atau grinding hingga cukup halus untuk memastikan kontak yang baik antara transduser dan material. Permukaan yang sangat kasar dapat menghamburkan gelombang ultrasonik.

Prosedur Kalibrasi Alat UT untuk Hasil Optimal

Kalibrasi dilakukan menggunakan blok kalibrasi dengan ketebalan standar yang diketahui untuk memastikan akurasi pembacaan alat. Kalibrasi yang benar adalah kunci akurasi.

1. Pilih Blok Kalibrasi: Gunakan blok kalibrasi yang terbuat dari material serupa dengan yang akan diuji, atau setidaknya memiliki kecepatan suara yang diketahui. Blok biasanya memiliki ketebalan standar seperti 5 mm, 10 mm, 15 mm, atau 20 mm.
2. Zeroing (Penyesuaian Nol): Oleskan coupling agent pada blok kalibrasi. Tempatkan transduser dengan erat dan aktifkan fungsi zeroing pada alat UT. Ini mengkompensasi waktu tunda dalam transduser dan kabel.
3. Kalibrasi Kecepatan Suara: Masukkan nilai kecepatan suara material yang diuji (biasanya dari tabel referensi) ke dalam alat. Beberapa alat memungkinkan kalibrasi kecepatan suara secara langsung dengan menguji blok standar dengan ketebalan yang diketahui dan membiarkan alat menghitung kecepatan suara berdasarkan waktu tempuh.

Teknik Penempatan Transduser dan Aplikasi Coupling Agent yang Benar

Transduser ditempatkan tegak lurus pada permukaan yang telah diberi coupling agent, dengan tekanan yang stabil dan merata.

1. Oleskan Coupling Agent: Berikan sedikit coupling agent (sekitar seukuran koin) pada area permukaan material yang akan diuji.
2. Tempatkan Transduser: Letakkan transduser secara tegak lurus (90 derajat) terhadap permukaan material. Pastikan seluruh permukaan kontak transduser terlapisi coupling agent.
3. Tekanan yang Stabil: Berikan tekanan yang stabil dan merata pada transduser. Hindari gerakan memutar atau miring yang dapat mengganggu kontak. Beberapa operator menggeser transduser sedikit untuk memastikan kontak yang optimal dan menyingkirkan gelembung udara.

Membaca dan Menginterpretasikan Hasil Pengukuran

Hasil ketebalan ditampilkan pada layar UTG; beberapa alat juga menunjukkan grafik A-scan untuk interpretasi lebih lanjut jika ada diskontinuitas.

1. Pembacaan Langsung: Ketebalan material akan langsung ditampilkan pada layar digital UTG. Catat hasilnya.
2. Pencatatan Data: Catat hasil pengukuran secara sistematis, termasuk lokasi pengukuran, nomor titik, dan kondisi material.
3. Interpretasi A-Scan (Jika Tersedia): Untuk kasus yang lebih kompleks atau untuk mendeteksi cacat, beberapa alat menyediakan tampilan A-scan yang menunjukkan grafik gelombang ultrasonik. Puncak pertama (initial pulse) adalah sinyal yang dikirim, dan puncak berikutnya (backwall echo) adalah gema dari permukaan belakang. Jika ada puncak tambahan di antara keduanya, itu bisa menunjukkan adanya cacat internal.

Aplikasi Ultrasonic Testing dalam Berbagai Industri di Indonesia

UT banyak digunakan di Indonesia untuk inspeksi pipa, tangki penyimpanan, struktur baja, komponen mesin, dan las-lasan di industri migas, konstruksi, dan manufaktur. Metodologi ini menjadi kunci dalam memastikan keamanan dan keberlanjutan infrastruktur nasional.

Contoh Aplikasi di Industri Minyak dan Gas (Migas)

Pemantauan ketebalan pipa penyalur, tangki penyimpanan minyak/gas untuk deteksi korosi/erosi. Di Indonesia, industri migas sangat bergantung pada UT. Contoh nyata adalah inspeksi rutin pipa-pipa penyalur minyak dan gas yang membentang ribuan kilometer, dari sumur hingga kilang atau terminal. UT digunakan untuk:

• Deteksi Korosi Internal dan Eksternal: Mengidentifikasi area di mana ketebalan dinding pipa atau tangki telah berkurang akibat korosi atau erosi, seringkali di lokasi tersembunyi.
• Inspeksi Tangki Penyimpanan: Memantau ketebalan pelat dasar dan dinding tangki penyimpanan minyak mentah atau produk jadi untuk mencegah kebocoran fatal.
• Pipa Bawah Laut dan Offshore Platform: Meskipun lebih menantang, UT dengan transduser khusus dapat digunakan untuk memantau integritas struktur dan pipa di bawah laut.

Peran UT dalam Industri Konstruksi dan Manufaktur

Inspeksi ketebalan struktur baja, pengelasan, dan komponen manufaktur untuk memastikan kualitas dan integritas.

• Konstruksi: UT digunakan untuk memeriksa ketebalan balok baja, kolom, dan struktur jembatan di Indonesia. Misalnya, dalam pembangunan gedung-gedung tinggi di Jakarta atau jembatan-jembatan besar di Jawa Barat, UT memastikan bahwa material baja memenuhi spesifikasi desain dan tidak ada cacat internal pada sambungan las.
• Manufaktur: Dalam produksi komponen mesin, bejana tekan, atau bagian otomotif, UT memeriksa ketebalan dinding, mendeteksi cacat las, dan memastikan kualitas produk sebelum didistribusikan. Misalnya, di pabrik-pabrik di Cikarang atau Batam yang memproduksi komponen untuk industri otomotif atau elektronik.

Pengujian Material Khusus (Komposit, Beton) dengan UT

UT juga dapat disesuaikan untuk mengukur ketebalan material komposit atau mendeteksi cacat pada beton dengan metode atau transduser khusus. Meskipun lebih umum untuk logam, UT memiliki potensi pada material lain:

• Komposit: Untuk material seperti fiberglass atau serat karbon, UT dapat mengidentifikasi delaminasi, void, atau kerusakan lapisan yang tidak terlihat dari luar.
• Beton: UT dapat digunakan untuk memperkirakan ketebalan slab beton, mencari celah, atau menilai integritas struktur beton, meskipun ini memerlukan peralatan dan metode yang lebih terspesialisasi karena sifat heterogen beton.

Tantangan Umum dan Solusi dalam Pengukuran Ketebalan UT

Tantangan meliputi permukaan tidak rata, material berkarat, material atenuasi tinggi, dan kurangnya pengalaman operator; solusinya melibatkan persiapan permukaan, pemilihan transduser yang tepat, dan pelatihan. Meskipun UT sangat efektif, ada beberapa kendala yang perlu diatasi di lapangan.

Menangani Permukaan Material yang Tidak Rata atau Berkarat

Perlu dilakukan pengamplasan atau pembersihan intensif; penggunaan transduser dual element atau kontak kecil juga bisa membantu.

• Solusi: Untuk permukaan yang sangat kasar atau berkarat, grinding atau pengamplasan yang hati-hati adalah wajib untuk menciptakan area kontak yang cukup halus. Penggunaan coupling agent yang lebih kental atau transduser dengan diameter kecil (pencil probe) juga dapat membantu menjangkau area sulit atau lekukan.

Mengatasi Masalah Atenuasi Gelombang pada Material Tertentu

Pilih transduser dengan frekuensi rendah atau alat dengan gain yang lebih tinggi untuk material yang menyerap gelombang suara. Beberapa material, seperti plastik tebal atau material komposit, memiliki atenuasi (penyerapan) gelombang ultrasonik yang tinggi, yang berarti sinyal gelombang melemah saat merambat.

• Solusi: Menggunakan transduser dengan frekuensi lebih rendah (misalnya 1 MHz atau 2.25 MHz) akan menghasilkan gelombang dengan daya tembus yang lebih besar. Menyesuaikan pengaturan gain pada alat UT juga dapat memperkuat sinyal yang diterima.

Pentingnya Sertifikasi dan Kompetensi Operator UT di Indonesia

Operator bersertifikat (misalnya BNSP Level 1/2) memiliki pemahaman yang mendalam tentang prinsip, teknik, dan standar UT, meminimalkan kesalahan dan memastikan keakuratan. Di Indonesia, Badan Nasional Sertifikasi Profesi (BNSP) mengeluarkan sertifikasi untuk teknisi NDT, termasuk UT. Ini memastikan operator memiliki kompetensi yang diakui secara nasional.

• Pentingnya: Operator yang terlatih memahami bagaimana memilih transduser yang tepat, melakukan kalibrasi dengan benar, menginterpretasikan pembacaan, dan mengatasi tantangan umum. Mereka juga tahu standar pengujian yang berlaku (seperti ASTM atau ASME) dan regulasi Keselamatan dan Kesehatan Kerja (K3) yang relevan, yang sangat penting untuk keselamatan di lokasi kerja. Investasi dalam pelatihan dan sertifikasi adalah investasi dalam akurasi dan keselamatan operasional.

Pertanyaan Umum (FAQ)

Apa itu coupling agent dalam UT?
Coupling agent adalah gel atau cairan (misalnya, gliserin) yang digunakan untuk menghilangkan celah udara mikroskopis antara transduser dan permukaan material. Hal ini memastikan transfer gelombang suara yang efisien dari transduser ke material dan kembali, memungkinkan pengukuran ketebalan yang akurat.

Apakah Ultrasonic Testing aman?
Ya, Ultrasonic Testing adalah metode pengujian non-destruktif yang sangat aman karena tidak menggunakan radiasi pengion atau bahan kimia berbahaya. Ini tidak menimbulkan risiko kesehatan bagi operator atau lingkungan, menjadikannya pilihan yang lebih aman dibandingkan metode seperti radiography testing.

Berapa akurasi typical pengukuran ketebalan dengan UT?
Akurasi pengukuran ketebalan dengan UT dapat sangat tinggi, seringkali mencapai ±0.01 mm atau ±0.001 inci, tergantung pada kalibrasi alat, jenis transduser, kualitas permukaan, dan keahlian operator. Ini menjadikannya alat yang sangat presisi untuk deteksi korosi dan erosi.

Bisakah UT mendeteksi cacat di dalam material?
Ya, selain mengukur ketebalan, UT juga sangat efektif dalam mendeteksi berbagai jenis cacat internal seperti retakan, pori-pori (void), inklusi, dan delaminasi di dalam material.

Alat UT yang lebih canggih dengan tampilan A-scan memungkinkan operator untuk menganalisis karakteristik gema guna mengidentifikasi dan mengkarakterisasi cacat tersebut.

Jika Anda membutuhkan layanan inspeksi Ultrasonic Testing yang akurat dan terpercaya untuk menjaga integritas aset Anda, jangan ragu untuk menghubungi tim ahli bersertifikat kami.

Kesimpulan

Mengoptimalkan keakuratan pengukuran ketebalan dengan UT memerlukan kombinasi persiapan yang cermat, kalibrasi yang tepat, pemilihan alat yang sesuai, dan keahlian operator bersertifikat.

Ultrasonic Testing adalah metode NDT yang tak tergantikan dalam menjaga integritas aset dan mencegah kegagalan material di berbagai industri.

Dengan memahami prinsip kerjanya, menggunakan alat yang tepat, mengikuti prosedur langkah demi langkah, dan memastikan operator memiliki kompetensi yang memadai, perusahaan dapat memaksimalkan manfaat dari teknologi ini.

Di tengah pertumbuhan infrastruktur dan industri di Indonesia, peran UT akan semakin krusial dalam memastikan keamanan, keandalan, dan keberlanjutan operasional.
