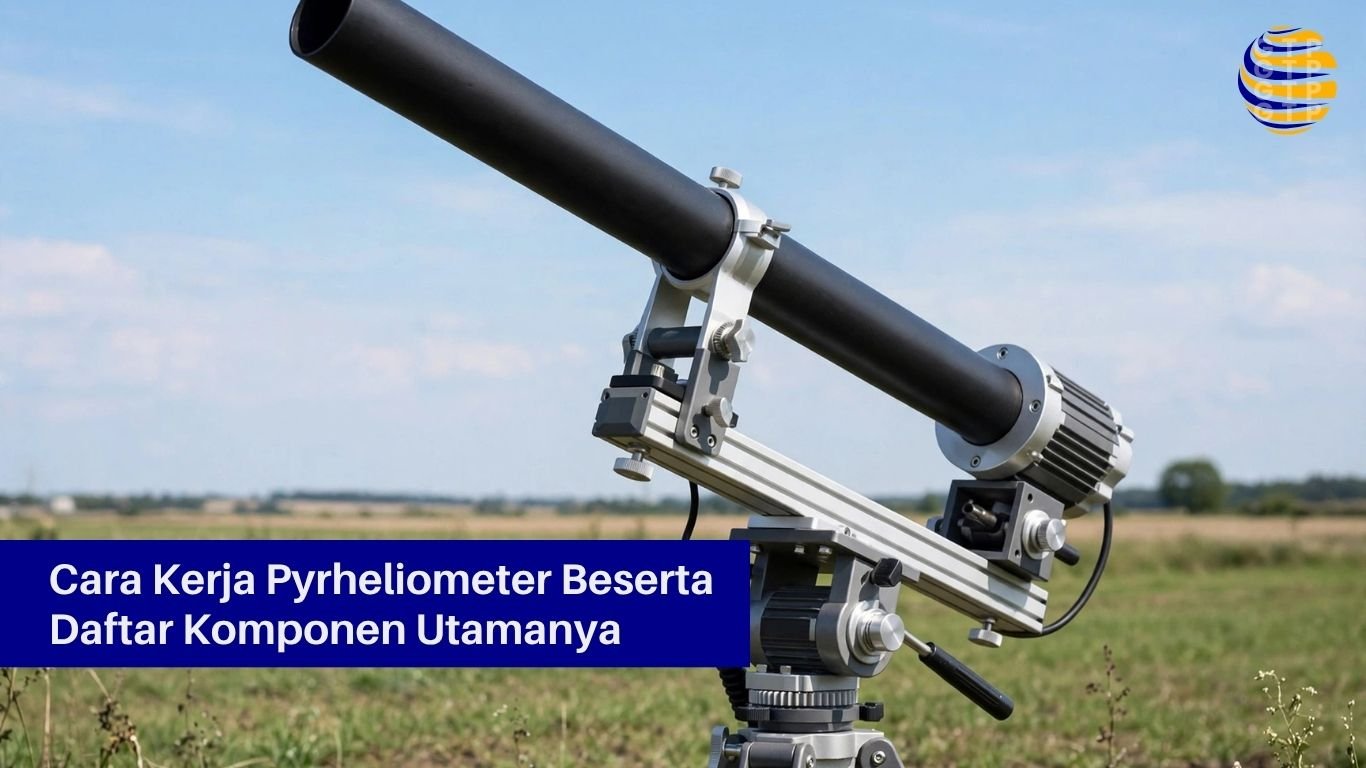

Cara Kerja Pyrheliometer Beserta Daftar Komponen Utamanya

Pyrheliometer adalah alat yang dirancang khusus untuk mengukur radiasi matahari langsung energi yang datang lurus dari piringan matahari tanpa mengalami hamburan oleh atmosfer. Besaran ini dikenal sebagai direct normal irradiance (DNI) dan dinyatakan dalam satuan W/m². Cara kerja pyrheliometer pada dasarnya sederhana: tabung alat selalu diarahkan tegak lurus ke arah matahari dengan bantuan sun tracker, sehingga hanya radiasi langsung yang masuk melalui bukaan kecil di ujung tabung, lalu ditangkap oleh sensor di dasar tabung dan diubah menjadi sinyal listrik yang bisa dibaca sebagai angka iradiansi.

Bagi mahasiswa, peneliti, maupun operator PLTS yang ingin memahami instrumentasi cuaca surya, mengenal cara kerja pyrheliometer adalah langkah awal yang penting. Data DNI yang dihasilkannya dipakai untuk menilai potensi lokasi, mengevaluasi kinerja pembangkit listrik tenaga surya, hingga mendukung penelitian iklim. Artikel ini membahas apa itu pyrheliometer, komponen utamanya, prinsip kerjanya langkah demi langkah, serta aplikasinya pada pemantauan kinerja PLTS.

Apa Itu Pyrheliometer?

Pyrheliometer adalah instrumen pengukur radiasi matahari yang hanya mendeteksi komponen radiasi langsung (DNI). Kata kuncinya adalah langsung: cahaya yang merambat dari matahari ke sensor tanpa terpantul atau tersebar oleh awan, debu, dan molekul udara.

Pemahaman tentang apa itu pyrheliometer akan lebih utuh jika dibandingkan dengan saudaranya, pyranometer. Pyranometer mengukur radiasi global gabungan radiasi langsung dan radiasi difus (radiasi yang tersebar oleh atmosfer) dengan bantuan kubah kaca setengah bola yang menangkap cahaya dari segala arah. Sementara itu, fungsi pyrheliometer justru menyaring: ia hanya mengambil berkas lurus dari piringan matahari.

Perbedaan ini penting dalam pengukuran radiasi matahari untuk PLTS. Teknologi surya tertentu, seperti pembangkit surya terkonsentrasi (concentrated solar power), hanya bisa memanfaatkan komponen langsung karena cerminnya tidak dapat memfokuskan cahaya yang sudah tersebar. Selain itu, data DNI dipakai bersama data radiasi global untuk menghitung komponen difus secara tidak langsung, sehingga gambaran lengkap profil radiasi suatu lokasi bisa diperoleh.

Daftar Komponen Utama Pyrheliometer

Secara fisik, pyrheliometer berbentuk tabung panjang yang tampak sederhana, tetapi setiap bagiannya punya peran yang tidak bisa digantikan. Berikut komponen utama dan fungsinya.

1. Tabung Kolimator

Tabung kolimator adalah ciri khas pyrheliometer. Bentuknya silinder panjang dengan bukaan kecil di ujung depan. Dinding tabung berfungsi sebagai “penyaring arah”: hanya radiasi yang datang hampir sejajar sumbu tabung yang bisa mencapai sensor di dasar, sementara radiasi dari arah lain — termasuk radiasi difus dari langit — terhalang dinding tabung. Sudut pandang sempit inilah yang memastikan alat hanya mengukur radiasi matahari langsung.

2. Sensor Termopil

Di dasar tabung terdapat sensor deteksi, umumnya berupa termopil. Termopil adalah rangkaian beberapa termokopel yang mengubah perbedaan suhu menjadi tegangan listrik kecil. Cara kerjanya: permukaan sensor yang hitam menyerap radiasi matahari yang masuk, sehingga memanas; perbedaan suhu antara permukaan panas ini dan badan alat yang lebih dingin menghasilkan sinyal listrik yang besarnya sebanding dengan intensitas radiasi yang diterima.

3. Sun Tracker

Sun tracker adalah dudukan otomatis yang menggerakkan pyrheliometer agar tabungnya selalu tegak lurus menghadap matahari sepanjang hari. Tanpa alat ini, tabung akan cepat melenceng dari arah matahari akibat gerak semu harian matahari, dan pengukuran menjadi tidak valid. Karena fungsinya sepenting itu, sistem Automatic Tracking Solar Radiation Measurement biasanya dijual sebagai satu paket bersama pyrheliometer.

4. Jendela Pelindung

Di dekat bukaan tabung terdapat jendela kaca pelindung yang transparan terhadap radiasi matahari. Fungsinya melindungi sensor dari debu, hujan, dan gangguan lingkungan tanpa menghalangi radiasi yang masuk. Kebersihan jendela ini sangat berpengaruh pada akurasi data, sehingga perlu dibersihkan secara berkala.

5. Kabel dan Pencatat Data

Sinyal listrik kecil dari termopil disalurkan melalui kabel ke pencatat data (data logger) atau sistem akuisisi data. Di sinilah sinyal mentah diterjemahkan menjadi angka iradiansi dalam W/m², direkam per interval waktu, lalu bisa diolah menjadi data harian, bulanan, atau tahunan.

Prinsip dan Cara Kerja Langkah-demi-Langkah

Setelah mengenal komponennya, berikut urutan cara kerja pyrheliometer dari awal hingga data terbaca:

1. Pengarahan tegak lurus melalui sun tracker. Sun tracker mengikuti gerak semu matahari dari terbit hingga terbenam, menjaga sumbu tabung selalu tepat menghadap pusat piringan matahari. Kalibrasi posisi awal harus benar agar pelacakan akurat sepanjang hari.
2. Radiasi langsung masuk, radiasi difus terhalang. Hanya berkas radiasi yang datang sejajar sumbu tabung yang dapat melewati bukaan kecil dan dinding kolimator hingga mencapai sensor. Radiasi dari arah lain terhalang, sehingga yang tiba di sensor hanyalah komponen langsung.
3. Sensor mengubah radiasi menjadi sinyal listrik. Permukaan hitam termopil menyerap radiasi, memanas, dan menghasilkan beda tegangan yang sebanding dengan besarnya radiasi yang diterima.
4. Sinyal dibaca sebagai iradiansi. Data logger atau alat ukur membaca tegangan tersebut dan mengonversinya menjadi nilai iradiansi dalam satuan W/m², kemudian merekamnya sesuai interval yang diatur.

Proses ini berjalan terus-menerus selama matahari bersinar, menghasilkan kurva DNI harian yang naik saat pagi, mencapai puncak sekitar tengah hari, lalu menurun menjelang sore.

Peran Sun Tracker: Mengapa Harus Mengikuti Matahari?

Matahari tampak bergerak dari timur ke barat setiap hari, dan posisinya juga bergeser sedikit dari hari ke hari sepanjang tahun. Jika tabung pyrheliometer dipasang diam, bukaan kecilnya hanya akan menghadap matahari secara tegak lurus selama beberapa menit saja. Selebihnya, berkas radiasi masuk dengan sudut miring — sebagian terhalang dinding tabung — sehingga nilai yang terbaca merosot dan tidak mencerminkan kondisi sebenarnya.

Di sinilah sun tracker berperan. Ia memutar dudukan alat secara otomatis mengikuti posisi matahari, menjaga tabung tetap tegak lurus setiap saat. Akurasi pelacakan ini menentukan kualitas data: penyimpangan sudut yang kecil sekalipun bisa membuat sebagian radiasi langsung terhalang kolimator. Oleh karena itu, dalam instalasi stasiun ukur radiasi matahari, sun tracker dipasang dengan fondasi yang kokoh dan disetel sejajar dengan benar sejak awal.

Perbedaan Pyrheliometer vs Pyranometer

Perbandingan pyrheliometer vs pyranometer sering membingungkan pemula karena keduanya sama-sama mengukur radiasi matahari. Tabel berikut merangkum perbedaannya:

Aspek	Pyrheliometer	Pyranometer
Yang diukur	Radiasi matahari langsung (DNI) dari piringan matahari	Radiasi global (langsung + difus) dari seluruh langit
Bentuk sensor	Tabung kolimator dengan bukaan kecil dan sudut pandang sempit	Sensor datar berkubah kaca setengah bola menangkap cahaya 180 derajat
Kebutuhan tracker	Wajib dipasang pada sun tracker agar selalu tegak lurus ke matahari	Tidak butuh tracker; dipasang horizontal menghadap langit
Aplikasi khas	Penilaian potensi lokasi PLTS, surya terkonsentrasi, penelitian atmosfer	Pemantauan kinerja PLTS fotovoltaik umum, stasiun cuaca surya

Dalam praktiknya, kedua alat sering dipasang berdampingan. Kombinasi data DNI dari pyrheliometer dan radiasi global dari pyranometer, misalnya Solar Pyranometer Radiation Sensor atau model kelas presisi seperti Class One Pyranometer memberi gambaran lengkap tentang perilaku radiasi matahari di suatu lokasi.

Aplikasi pada Pemantauan Kinerja PLTS

Salah satu aplikasi utama pyrheliometer adalah pada pengukuran radiasi matahari untuk PLTS. Berikut dua peran pentingnya:

Menilai Potensi Lokasi

Sebelum PLTS dibangun, pengembang perlu tahu seberapa besar sumber daya matahari yang tersedia di calon lokasi. Data DNI jangka panjang dari pyrheliometer menunjukkan seberapa sering dan seberapa kuat radiasi langsung tiba di lokasi tersebut. Informasi ini menentukan kelayakan proyek, terutama untuk teknologi yang sensitif terhadap komponen langsung.

Evaluasi Kinerja Operasional

Setelah PLTS beroperasi, data radiasi menjadi pembanding untuk menilai apakah instalasi bekerja sesuai harapan. Prinsipnya: pada tingkat radiasi sekian, output listrik seharusnya sekian. Jika hasil produksi menyimpang jauh dari ekspektasi padahal radiasi normal, operator tahu ada yang perlu diperiksa — misalnya panel kotor, ada kerusakan modul, atau gangguan inverter. Untuk PLTS fotovoltaik biasa, data radiasi global memang jadi acuan utama, tetapi data DNI melengkapi analisis, misalnya untuk memahami perilaku sistem saat cuaca berawan tipis.

Bagi operator yang membangun stasiun ukur lengkap, kategori sensor radiasi matahari menyediakan pilihan instrumen pendukung yang bisa dipadukan dengan pyrheliometer.

Tips Mendapatkan Data yang Akurat

Akurasi data pyrheliometer tidak hanya ditentukan oleh kualitas alat, tetapi juga oleh cara pemasangannya. Beberapa hal yang perlu diperhatikan:

• Pastikan pengarahan awal tepat. Fondasi sun tracker harus kokoh dan level, lalu lakukan penyetelan arah hingga tabung benar-benar menghadap matahari secara tegak lurus. Kesalahan kecil di awal akan terbawa sepanjang hari.
• Jaga kebersihan optik. Debu atau kotoran pada jendela pelindung mengurangi radiasi yang masuk dan membuat bacaan lebih rendah dari seharusnya. Bersihkan secara rutin mengikuti anjuran pabrikan, terutama di lokasi berdebu.
• Hindari bayangan dan pantulan. Pastikan tidak ada bangunan, tiang, atau pohon yang menutupi matahari dari sudut pandang alat pada jam-jam tertentu. Permukaan terang di sekitar juga bisa memantulkan cahaya ke bukaan tabung.
• Lakukan verifikasi berkala. Bandingkan bacaan dengan instrumen acuan atau stasiun terdekat secara berkala, dan lakukan kalibrasi ulang mengikuti jadwal yang dianjurkan pabrikan agar sensitivitas sensor tetap terjaga.
• Periksa kondisi mekanis tracker. Sun tracker bekerja di luar ruangan setiap hari; periksa motor, kabel, dan bagian bergeraknya agar pelacakan tidak macet atau melenceng.

FAQ

Apa yang diukur pyrheliometer?

Pyrheliometer mengukur radiasi matahari langsung (direct normal irradiance / DNI), yaitu energi yang datang lurus dari piringan matahari tanpa hamburan atmosfer. Hasilnya dinyatakan dalam satuan W/m².

Apa bedanya pyrheliometer dan pyranometer?

Pyrheliometer hanya mengukur komponen radiasi langsung dengan tabung kolimator yang diarahkan ke matahari lewat sun tracker, sedangkan pyranometer mengukur radiasi global (langsung + difus) dengan kubah kaca setengah bola tanpa membutuhkan tracker.

Mengapa pyrheliometer butuh sun tracker?

Karena matahari tampak bergerak sepanjang hari, tabung harus selalu tegak lurus menghadapnya agar bukaan kecilnya menangkap radiasi langsung secara penuh. Tanpa sun tracker, sudut datang radiasi akan miring dan hasil ukur menjadi tidak valid.

Satuan apa yang dipakai hasil pengukurannya?

Hasil pengukuran pyrheliometer dinyatakan sebagai iradiansi dalam satuan watt per meter persegi (W/m²), sama seperti pengukuran radiasi matahari lainnya.

Di mana pyrheliometer biasa dipasang?

Pyrheliometer umumnya dipasang di stasiun ukur radiasi matahari, lokasi survei potensi PLTS, fasilitas penelitian atmosfer, dan instalasi PLTS yang membutuhkan data DNI untuk evaluasi kinerja.

Info Pembelian

Bagi Anda yang mencari tempat jual pyrheliometer terpercaya di Indonesia, pastikan distributornya menyediakan datasheet resmi, garansi, dan dukungan teknis purna jual. Global Teknik Pasundan menyediakan berbagai sensor radiasi matahari termasuk pyrheliometer beserta layanan konsultasi pemilihan sensor radiasi matahari yang sesuai dengan kebutuhan aplikasi Anda. Hubungi tim kami untuk penawaran harga dan ketersediaan stok terkini.

Kesimpulan

Memahami cara kerja pyrheliometer berarti memahami bagaimana radiasi matahari langsung diukur secara terisolasi: tabung kolimator menyaring arah, sun tracker menjaga posisi tegak lurus ke matahari, termopil mengubah radiasi menjadi sinyal listrik, dan pencatat data menerjemahkannya menjadi angka iradiansi dalam W/m².

Data DNI yang dihasilkan menjadi dasar penilaian potensi lokasi dan pemantauan kinerja PLTS, serta melengkapi data radiasi global dari pyranometer. Dengan pemasangan yang benar dan perawatan berkala, pyrheliometer memberi data yang andal untuk kebutuhan riset maupun operasional.
