SOP Standardisasi Nilai Hardness untuk Menilai Homogenitas Material Baja

Material baja adalah tulang punggung berbagai industri, mulai dari konstruksi hingga otomotif. Kualitas baja tidak hanya ditentukan oleh komposisi kimianya, tetapi juga oleh sifat mekaniknya, salah satunya adalah kekerasan (hardness). Namun, kekerasan saja tidak cukup; homogenitas material baja, keseragaman sifat di seluruh bagian material merupakan faktor krusial yang menjamin kinerja dan keamanan. Tanpa homogenitas, material dapat mengalami kegagalan prematur meskipun nilai kekerasannya secara rata-rata memenuhi spesifikasi.

Oleh karena itu, penyusunan dan penerapan SOP (Standard Operating Procedure) standardisasi nilai hardness untuk menilai homogenitas material baja menjadi esensial. SOP ini bukan sekadar panduan uji kekerasan biasa, melainkan kerangka kerja sistematis yang memastikan bahwa pengukuran kekerasan dilakukan secara konsisten dan hasilnya dapat diandalkan untuk mendeteksi variasi kualitas dalam material baja. Artikel ini akan memandu para engineer, teknisi, dan manajer produksi dalam memahami dan mengimplementasikan SOP ini secara efektif.

Apa Itu Homogenitas Material Baja dan Mengapa Nilai Hardness Menjadi Indikator Kunci?

Definisi Homogenitas Material Baja

Homogenitas Material Baja adalah kondisi di mana material baja memiliki distribusi sifat fisik, kimia, dan mekanik yang seragam di seluruh volumenya. Ini berarti tidak ada perbedaan signifikan pada struktur mikro, komposisi kimia, atau kekuatan di berbagai titik sampel. Material baja yang homogen akan menunjukkan respons yang konsisten terhadap tekanan, panas, dan proses lainnya.

Pentingnya Homogenitas untuk Kualitas dan Performa Baja

Keseragaman sifat material sangat penting untuk mencegah terjadinya titik lemah yang dapat menjadi pemicu kegagalan. Material yang tidak homogen berisiko tinggi mengalami:

• Cacat Material: Area dengan sifat yang berbeda dapat menjadi sumber retakan atau deformasi yang tidak diinginkan.
• Kegagalan Prematur: Komponen yang dibuat dari material tidak homogen mungkin tidak mencapai umur pakai yang diharapkan, berujung pada biaya perbaikan yang tinggi atau bahkan kecelakaan.
• Ketidaksesuaian Standar: Produk akhir mungkin tidak memenuhi spesifikasi teknis dan standar kualitas yang berlaku, seperti SNI atau ASTM.

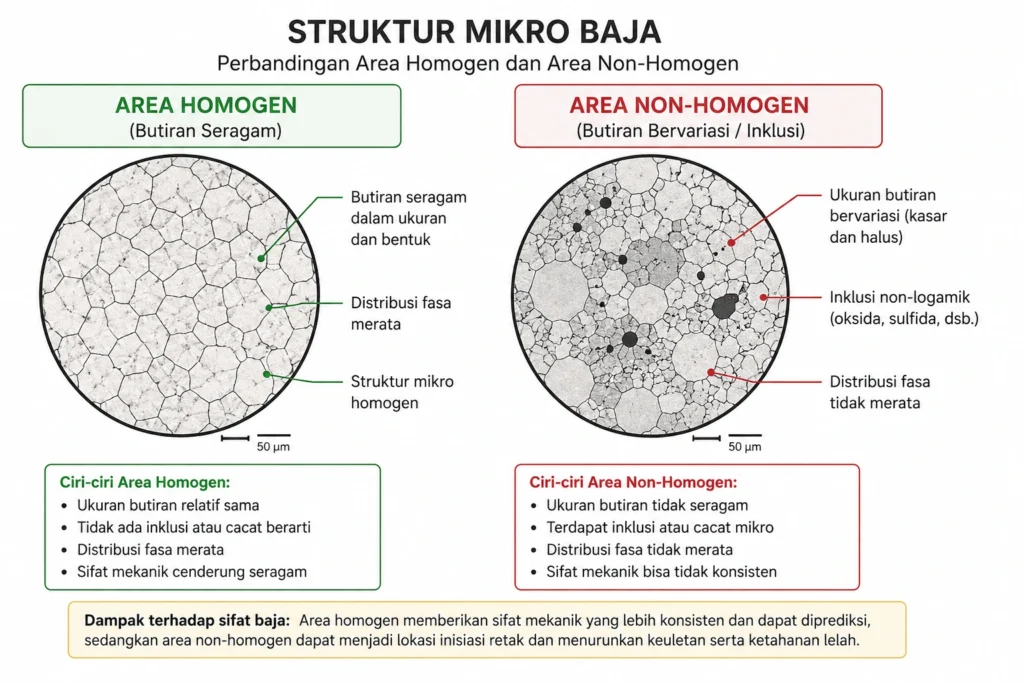

Keterkaitan Nilai Hardness dengan Struktur Mikro dan Homogenitas

Nilai hardness (kekerasan) adalah indikator langsung dari resistansi material terhadap deformasi plastis permanen akibat penetrasi indentor. Kekerasan sangat sensitif terhadap perubahan dalam struktur mikro baja, termasuk ukuran butir, fase mikro (misalnya, ferit, perlit, martensit), dan adanya presipitat. Oleh karena itu, variasi nilai kekerasan yang signifikan di berbagai titik pada satu sampel baja secara langsung mengindikasikan adanya ketidakseragaman pada struktur mikro atau komposisi material tersebut, yang berarti material tersebut tidak homogen.

Memahami Metode Uji Hardness Standard: Rockwell, Vickers, dan Brinell

Perbandingan Metode Uji Hardness Utama untuk Baja

Tiga metode uji kekerasan paling umum untuk baja adalah Rockwell, Vickers, dan Brinell. Masing-masing memiliki prinsip, indentor, dan rentang aplikasi yang berbeda.

Pemilihan Metode dan Skala Hardness yang Tepat (misal: HRC, HV, HB)

Pemilihan metode uji harus didasarkan pada beberapa kriteria:

• Jenis Baja: Baja karbon rendah mungkin cocok dengan Rockwell B atau Brinell, sedangkan baja paduan dan baja perkakas keras lebih sesuai dengan Rockwell C atau Vickers.
• Kekerasan yang Diharapkan: Rentang kekerasan material akan menentukan skala dan metode yang optimal.
• Ketebalan Sampel: Vickers dan mikro-kekerasan lebih tepat untuk sampel tipis atau lapisan permukaan.
• Spesifikasi atau Standar: Selalu merujuk pada spesifikasi material atau standar industri (misalnya, ASTM) yang relevan untuk rekomendasi metode uji.

Standar Internasional yang Digunakan dalam Uji Kekerasan Baja

Adopsi standar internasional sangat penting untuk memastikan hasil uji kekerasan yang konsisten dan dapat dibandingkan secara global. Standar utama meliputi:

• ASTM E18: Standar metode uji kekerasan Rockwell.
• ASTM E92: Standar metode uji kekerasan Vickers.
• ASTM E10: Standar metode uji kekerasan Brinell.
• ISO 6508: Baja – Uji kekerasan Rockwell.
• ISO 6507: Baja – Uji kekerasan Vickers.
• ISO 6506: Baja – Uji kekerasan Brinell.
• SNI: Beberapa standar nasional Indonesia juga mengacu pada atau mengadopsi standar internasional ini untuk pengujian material.

Prosedur Standardisasi Uji Hardness untuk Penilaian Homogenitas (SOP Inti)

Penerapan SOP yang ketat adalah kunci untuk mendapatkan data kekerasan yang akurat dan relevan untuk menilai homogenitas.

Peralatan dan Material yang Dibutuhkan

Untuk melakukan uji kekerasan standar, peralatan berikut ini harus tersedia dan terawat:

• Mesin Uji Kekerasan (Rockwell, Vickers, atau Brinell)
• Indentor yang sesuai (diamond cone, bola baja/karbida, diamond piramida)
• Beban Uji yang telah dikalibrasi
• Blok Standar Kalibrasi bersertifikat dengan nilai kekerasan yang diketahui dan terlacak ke standar nasional/internasional
• Mikroskop optik atau sistem pengukuran digital (untuk Vickers/Brinell)
• Alat Persiapan Sampel: gerinda, amplas (grit bervariasi), poles (pasta diamond), etsa (jika diperlukan untuk pengamatan mikrostruktur).

Persiapan Sampel Uji yang Optimal

Persiapan sampel yang tidak tepat adalah salah satu penyebab utama hasil uji kekerasan yang tidak akurat. Langkah-langkahnya meliputi:

1. Pemotongan: Potong sampel dari lokasi yang representatif tanpa menimbulkan perubahan struktur mikro (misalnya, pemanasan berlebih saat pemotongan).
2. Pengamplasan: Ratakan permukaan sampel menggunakan amplas dengan grit bertahap (misalnya, dari #120 hingga #1200 atau lebih halus) untuk menghilangkan goresan dalam.
3. Pemolesan: Lanjutkan dengan pemolesan menggunakan pasta diamond atau suspensi alumina untuk mendapatkan permukaan yang sangat halus dan bebas cacat.
4. Pembersihan: Bersihkan sampel dari kotoran, minyak, atau partikel abrasif menggunakan alkohol atau aseton.
5. Penghilangan Lapisan Permukaan: Pastikan permukaan yang diuji bebas dari lapisan dekarburasi, karburasi, atau lapisan teroksidasi yang dapat memengaruhi pembacaan kekerasan.

Langkah-langkah Kalibrasi Alat Uji Hardness Secara Berkala

Kalibrasi rutin adalah keharusan untuk memastikan akurasi mesin uji kekerasan.

1. Frekuensi: Lakukan verifikasi harian atau sebelum setiap shift kerja menggunakan blok standar. Kalibrasi penuh oleh teknisi bersertifikat harus dilakukan secara berkala (misalnya, setiap 6-12 bulan) atau setelah pemindahan/servis alat.
2. Prosedur: Gunakan minimal dua blok standar dengan rentang kekerasan yang mencakup nilai yang diharapkan dari sampel uji. Lakukan beberapa indentasi pada setiap blok.
3. Verifikasi: Bandingkan rata-rata pembacaan dengan nilai kekerasan standar blok. Deviasi harus berada dalam batas toleransi yang ditetapkan oleh standar (misalnya, ASTM E18).
4. Pencatatan: Catat semua hasil kalibrasi, tanggal, siapa yang melakukan, dan tindakan korektif jika ada penyimpangan.

Teknik Pelaksanaan Uji Hardness Sesuai Standar

Pelaksanaan uji harus presisi dan mengikuti standar:

1. Pemilihan Titik Uji: Untuk menilai homogenitas, lakukan uji pada beberapa titik yang tersebar secara strategis di permukaan sampel (misalnya, pola grid, jalur melintang, atau acak). Jumlah titik uji minimum sangat tergantung pada ukuran sampel dan tingkat homogenitas yang diharapkan; umumnya, minimal 5-10 titik disarankan.
2. Jarak Indentasi: Pastikan jarak antar indentasi dan jarak dari tepi sampel memenuhi standar (misalnya, minimal 3 kali diameter indentasi untuk Brinell atau 2-3 kali ukuran indentasi untuk Rockwell/Vickers) untuk menghindari efek pengerasan dari indentasi sebelumnya.
3. Penempatan Sampel: Tempatkan sampel dengan stabil di atas anvil mesin uji.
4. Aplikasi Beban: Terapkan beban minor, kemudian beban major sesuai standar, dan pertahankan waktu penahanan (dwell time) yang ditentukan.
5. Pembacaan Hasil: Baca dan catat nilai kekerasan yang ditampilkan. Untuk Vickers/Brinell, ukur diagonal/diameter indentasi menggunakan mikroskop dan hitung nilai kekerasannya.

Pengambilan Data dan Penentuan Batas Toleransi Homogenitas

Setelah uji selesai, kumpulkan dan analisis data:

1. Rekam Data: Catat setiap hasil uji dengan cermat, beserta lokasi titik uji.
2. Statistik Dasar: Hitung rata-rata nilai kekerasan (X-bar), deviasi standar (SD), dan rentang (range) dari semua pembacaan.
3. Batas Toleransi: Tentukan batas toleransi homogenitas yang dapat diterima. Ini bisa berupa:
   • Deviasi Standar Maksimum: Misalnya, SD tidak boleh melebihi 5% dari nilai rata-rata.
   • Rentang Maksimum: Perbedaan antara nilai kekerasan tertinggi dan terendah tidak boleh melebihi angka tertentu (misalnya, 3 HRC atau 20 HV).
   • Persentase Deviasi: Tidak ada titik uji yang menyimpang lebih dari X% dari rata-rata total.

Interpretasi dan Analisis Hasil Uji Hardness untuk Menilai Homogenitas

Cara Menginterpretasi Variasi Nilai Hardness pada Sampel Baja

Variasi nilai hardness pada sampel baja yang signifikan adalah indikasi ketidakhomogenan material. Perbedaan nilai kekerasan yang dianggap “signifikan” biasanya didefinisikan dalam spesifikasi material, namun secara umum, deviasi yang melebihi 5-10% dari nilai rata-rata atau adanya outlier yang jelas, memerlukan penyelidikan lebih lanjut. Area dengan kekerasan yang lebih rendah atau lebih tinggi dari rata-rata menunjukkan adanya anomali dalam struktur mikro atau komposisi yang dapat menjadi titik awal kegagalan material.

Visualisasi Data: Membuat Peta Kekerasan (Hardness Map)

Untuk sampel yang lebih besar, membuat peta kekerasan (hardness map) sangat membantu dalam visualisasi. Data kekerasan dari berbagai titik uji dapat diplot pada representasi grafis sampel, seringkali menggunakan kode warna untuk menunjukkan rentang kekerasan. Peta ini memungkinkan identifikasi visual yang cepat terhadap zona-zona dengan kekerasan yang berbeda, memberikan gambaran spasial tentang distribusi homogenitas material.

Menghubungkan Hasil Uji Hardness dengan Proses Manufaktur

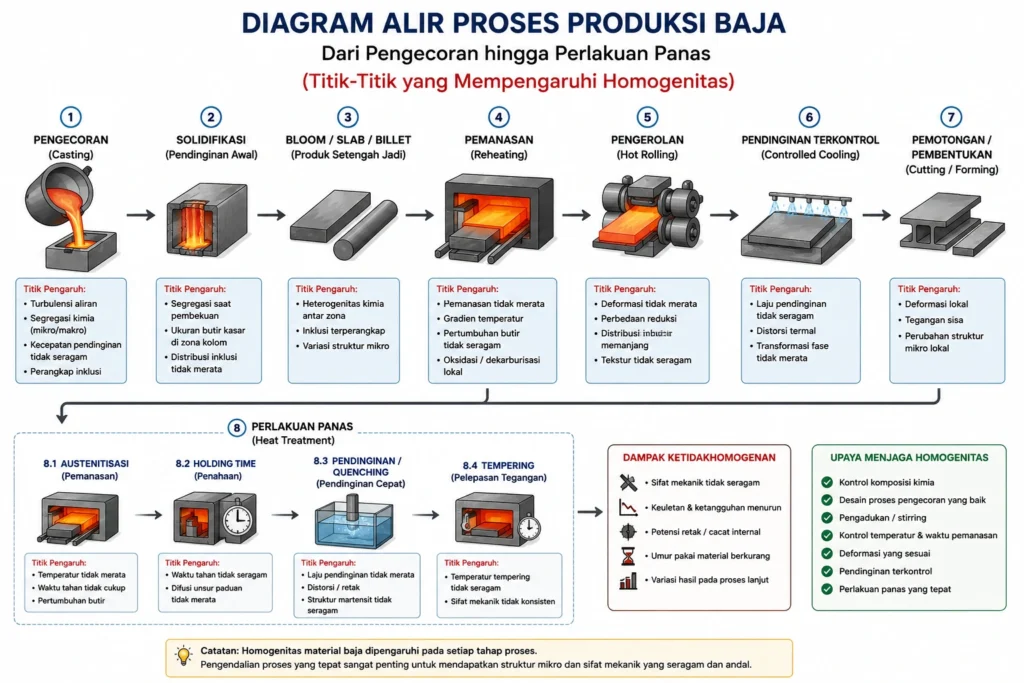

Interpretasi hasil uji kekerasan tidak berhenti pada angka. Penting untuk menghubungkan variasi yang ditemukan dengan tahapan proses manufaktur:

• Perlakuan Panas: Variasi kekerasan yang tidak merata seringkali mengindikasikan pendinginan yang tidak seragam (misalnya, quenching tidak merata) atau tempering yang tidak memadai.
• Pengecoran: Adanya segregasi unsur paduan selama solidifikasi dapat menciptakan daerah dengan kekerasan berbeda.
• Deformasi: Proses rolling atau forging yang tidak seragam dapat menghasilkan regangan yang berbeda, memengaruhi kekerasan di berbagai area.

Faktor-faktor Internal dan Eksternal yang Memengaruhi Homogenitas Baja

Homogenitas baja dipengaruhi oleh banyak faktor, baik selama proses produksi maupun perlakuan lanjutan.

Perlakuan Panas dan Pengaruhnya Terhadap Struktur Mikro

Perlakuan panas seperti quenching, tempering, annealing, dan normalizing dirancang untuk mengubah struktur mikro baja dan dengan demikian memengaruhi sifat mekaniknya. Jika proses perlakuan panas ini tidak dilakukan secara seragam (misalnya, variasi suhu dalam tungku, pendinginan yang tidak merata), maka akan menghasilkan struktur mikro yang tidak seragam dan, akibatnya, nilai kekerasan yang bervariasi di seluruh material. Contohnya, pendinginan yang terlalu cepat di satu sisi baja tebal dapat menciptakan martensit yang lebih keras di satu area dibandingkan dengan area lain yang mendingin lebih lambat.

Komposisi Kimia dan Proses Pengecoran

Komposisi kimia baja adalah penentu dasar sifatnya. Namun, selama proses pengecoran, terutama pada ingot baja besar, segregasi unsur paduan (misalnya, karbon, mangan, sulfur) dapat terjadi. Unsur-unsur ini mungkin tidak terdistribusi secara merata, menyebabkan zona-zona yang kaya atau miskin unsur tertentu. Segregasi ini secara langsung memengaruhi formasi struktur mikro dan kekerasan, menciptakan ketidakhomogenan.

Proses Deformasi dan Pembentukan

Proses deformasi seperti rolling, forging, atau ekstrusi membentuk baja menjadi produk akhir. Tingkat deformasi yang tidak seragam atau pemanasan ulang yang tidak konsisten selama proses ini dapat menyebabkan variasi pada ukuran butir dan tingkat pengerasan regangan (strain hardening) di berbagai bagian material. Hal ini akan termanifestasi sebagai perbedaan nilai kekerasan. Menurut Ir. Adi Wijaya, kepala laboratorium metalurgi PT. Baja Unggul, “pemahaman mendalam tentang setiap tahap proses sangat krusial untuk mencegah ketidakseragaman, terutama pada baja paduan.”

FAQ Seputar SOP Standardisasi Hardness & Homogenitas Baja

Berapa banyak titik uji yang harus diambil pada setiap sampel?

Jumlah titik uji minimum sangat tergantung pada standar yang digunakan, ukuran dan geometri sampel, serta tingkat homogenitas yang dicari. Umumnya, untuk penilaian homogenitas, disarankan minimal 5 hingga 10 titik uji yang tersebar secara representatif di seluruh permukaan sampel. Untuk sampel besar atau kritis, pola grid atau jalur melintang dengan lebih banyak titik mungkin diperlukan untuk mendapatkan gambaran yang akurat.

Apa yang harus dilakukan jika nilai hardness di luar batas toleransi?

Jika nilai hardness di luar batas toleransi yang ditetapkan, langkah pertama adalah mengisolasi material tersebut dan melakukan investigasi menyeluruh. Ini mungkin melibatkan pengujian ulang, analisis komposisi kimia, pemeriksaan struktur mikro (metalografi), dan peninjauan kembali parameter proses manufaktur (terutama perlakuan panas). Material yang tidak homogen tidak boleh digunakan untuk aplikasi kritis tanpa analisis risiko yang mendalam.

Bisakah SOP ini diterapkan untuk material logam selain baja?

Ya, prinsip dasar SOP standardisasi uji hardness untuk menilai homogenitas dapat diterapkan pada berbagai material logam lainnya, seperti aluminium, tembaga, atau paduan nikel. Namun, pemilihan metode uji, indentor, beban, dan standar yang relevan harus disesuaikan dengan jenis material tersebut. Setiap material memiliki karakteristik dan standar uji kekerasan spesifiknya sendiri.

Bagaimana cara memastikan akurasi kalibrasi alat uji kekerasan?

Untuk memastikan akurasi kalibrasi, selalu gunakan blok standar yang bersertifikat dan terlacak ke standar nasional atau internasional. Lakukan kalibrasi secara berkala (harian, mingguan, atau sebelum setiap shift) dan catat hasilnya. Pastikan indentor dan anvil bersih serta bebas kerusakan. Verifikasi juga kondisi lingkungan (suhu, kelembaban) yang dapat memengaruhi kinerja alat. Kalibrasi tahunan oleh pihak ketiga yang terakreditasi juga sangat disarankan.

Kesimpulan

SOP standardisasi nilai hardness untuk menilai homogenitas material baja adalah instrumen yang tak tergantikan dalam praktik kontrol kualitas modern. Dengan mengikuti prosedur yang terstruktur dan terstandarisasi, engineer dan teknisi dapat secara efektif mengidentifikasi potensi ketidakseragaman dalam material, mencegah kegagalan produk, dan memastikan kinerja optimal di berbagai aplikasi industri.
