Mengenal Struktur Jembatan dan Bagian-Bagian Pentingnya

Konstruksi jembatan merupakan salah satu pencapaian rekayasa sipil paling fundamental yang menghubungkan komunitas, memfasilitasi perdagangan, dan mengatasi rintangan geografis. Di balik kemegahan dan fungsionalitasnya, terdapat sistem struktural kompleks yang dirancang dengan presisi tinggi. Memahami struktur jembatan beserta bagian-bagian esensialnya adalah kunci bagi setiap profesional teknik sipil untuk memastikan desain, konstruksi, dan pemeliharaan yang aman dan berkesinambungan.

Apa Itu Struktur Jembatan? Definisi dan Fungsi Utama

Struktur jembatan adalah sebuah sistem rekayasa yang dirancang untuk membentang di atas suatu rintangan – seperti sungai, lembah, jalan, atau rel kereta api – guna menyediakan jalur penghubung yang aman dan efisien untuk lalu lintas kendaraan, pejalan kaki, atau kereta api. Fungsi utamanya adalah menyalurkan beban dari lalu lintas dan berat strukturnya sendiri secara aman ke tanah penopang.

Mengapa Struktur Jembatan Penting dalam Konstruksi?

Struktur jembatan sangat penting karena menjadi elemen krusial dalam infrastruktur transportasi modern. Desain yang tepat menjamin keamanan pengguna, efisiensi lalu lintas, dan ketahanan terhadap berbagai kondisi lingkungan ekstrem seperti gempa bumi, angin kencang, atau banjir. Kesalahan dalam perencanaan atau konstruksi dapat berakibat fatal, sehingga pemahaman mendalam tentang setiap komponennya adalah mutlak.

Klasifikasi Umum Struktur Jembatan: Struktur Atas dan Bawah

Secara umum, struktur jembatan dapat diklasifikasikan menjadi dua bagian utama yang saling berinteraksi: struktur atas (superstruktur) dan struktur bawah (substruktur).

Struktur Atas (Superstruktur) Jembatan: Komponen Penopang Beban Langsung

Superstruktur adalah bagian jembatan yang paling terlihat dan berfungsi untuk menerima dan menyalurkan beban secara langsung.

Lantai Jembatan (Deck): Peran dalam Menahan Beban Lalu Lintas

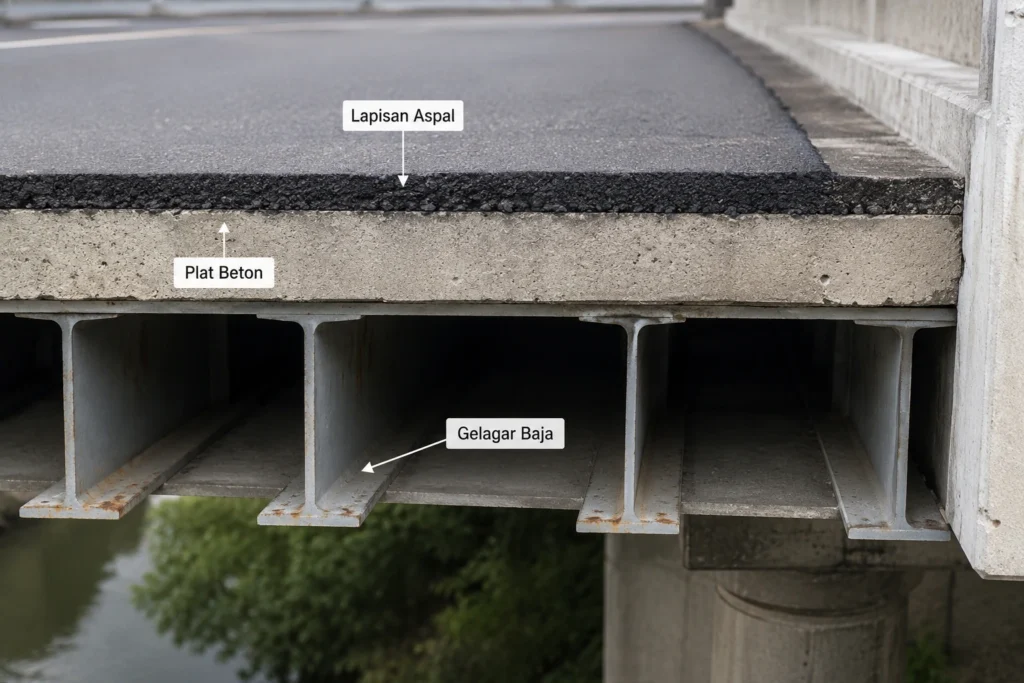

Lantai jembatan (deck) adalah permukaan tempat lalu lintas bergerak. Komponen ini langsung menahan beban kendaraan, pejalan kaki, dan beratnya sendiri, kemudian menyalurkannya ke elemen struktural di bawahnya, seperti gelagar atau rangka.

Gelagar (Girder/Balok): Tulang Punggung Struktur Atas

Gelagar (girder) atau balok jembatan adalah elemen horizontal utama yang menopang lantai jembatan dan meneruskan beban ke pilar atau abutment. Mereka adalah tulang punggung struktural yang menahan gaya lentur dan geser.

Macam-macam bentuk gelagar jembatan meliputi I-girder (profil I), box girder (profil kotak tertutup atau terbuka), dan T-girder (profil T). I-girder sering dipakai untuk bentang sedang, box girder untuk bentang panjang dan estetika, sementara T-girder umumnya untuk bentang pendek.

Sistem Rangka (Truss) dan Kabel (Cable-Stayed/Suspension): Solusi untuk Bentang Panjang

Untuk bentang yang sangat panjang, sistem gelagar konvensional menjadi tidak efisien. Di sinilah sistem rangka (truss) dan kabel (cable-stayed atau suspension) mengambil peran.

Jembatan rangka menggunakan susunan elemen-elemen linier yang membentuk segitiga untuk distribusi beban secara aksial. Jembatan gantung menopang deck dari kabel-kabel vertikal yang menggantung pada kabel utama yang besar, didukung oleh menara tinggi. Jembatan kabel (cable-stayed) menopang deck langsung dari menara melalui serangkaian kabel yang ditarik secara diagonal.

Perletakan (Bearing): Fungsi Vital dalam Menyalurkan dan Mengakomodasi Gerakan

Perletakan (bearing) adalah komponen kritis yang ditempatkan antara superstruktur dan substruktur. Fungsinya adalah menyalurkan beban dari superstruktur ke substruktur, sekaligus mengakomodasi gerakan relatif antara keduanya akibat perubahan suhu, deformasi akibat beban, dan pergeseran akibat gempa.

Tipe-tipe perletakan jembatan meliputi perletakan elastomer (umum untuk bentang sedang, mengakomodasi gerakan kecil), pot bearing (untuk beban dan gerakan besar, mampu berotasi), dan rocker bearing (memungkinkan rotasi pada satu arah dan gerakan horizontal).

Komponen Pelengkap Struktur Atas: Oprit, Parapet, Drainase, dan Siar Muai (Expansion Joint)

Selain elemen utama, ada beberapa komponen pelengkap yang tak kalah penting:

• Oprit Jembatan: Jalan pendekat yang menghubungkan jalan raya dengan lantai jembatan, seringkali berupa timbunan tanah yang dipadatkan.
• Parapet/Railing Jembatan: Dinding pembatas atau pagar pengaman di sisi jembatan untuk keamanan pengguna.
• Sistem Drainase Jembatan: Saluran air di lantai jembatan untuk mengalirkan air hujan dan mencegah genangan yang bisa merusak struktur.

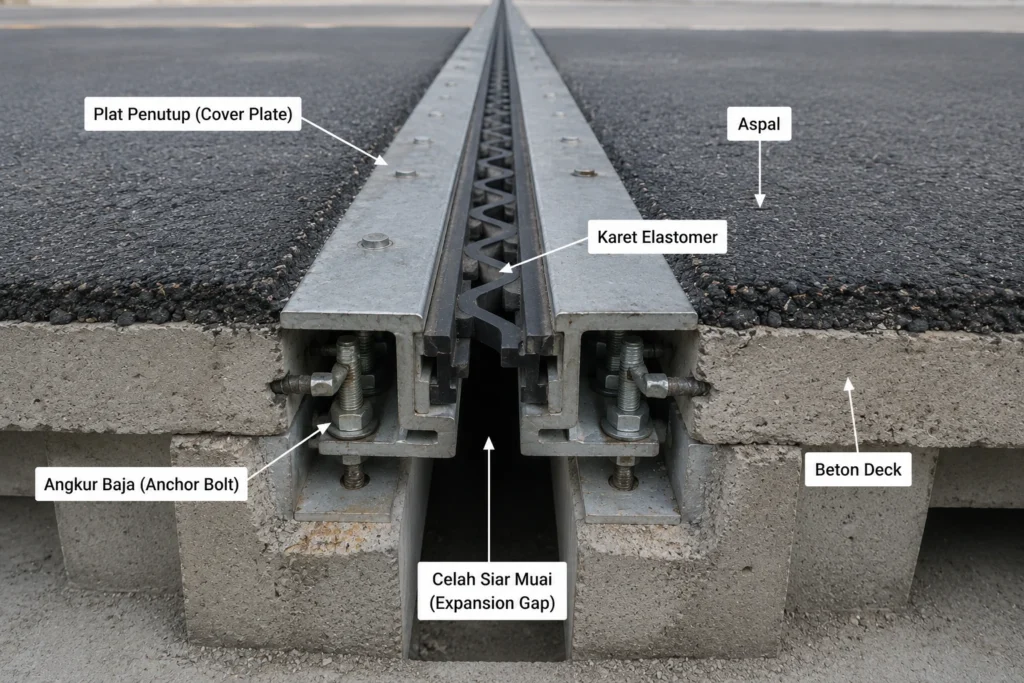

• Siar Muai (Expansion Joint): Sambungan khusus yang dirancang untuk mengakomodasi pemuaian dan penyusutan material lantai jembatan akibat perubahan suhu, serta pergerakan akibat beban atau gempa, tanpa menimbulkan tegangan yang merusak.

Struktur Bawah (Substruktur) Jembatan: Fondasi Kekuatan dan Stabilitas

Substruktur jembatan adalah bagian yang bertanggung jawab untuk meneruskan seluruh beban dari superstruktur ke tanah di bawahnya, memastikan stabilitas dan kekuatan keseluruhan jembatan.

Abutment (Kepala Jembatan): Penghubung Jembatan dengan Jalan Pendekat

Abutment (kepala jembatan) adalah struktur penyangga di ujung-ujung jembatan yang menghubungkan superstruktur dengan oprit atau jalan pendekat. Selain menopang ujung jembatan, abutment juga berfungsi menahan tekanan lateral dari timbunan tanah oprit.

Fungsi utama abutment jembatan adalah menopang ujung lantai jembatan, meneruskan beban ke pondasi, dan menahan tekanan tanah dari jalan pendekat. Tipe-tipenya bervariasi dari abutment gravitasi, abutment dinding kantilever, hingga abutment bertulang.

Pilar Jembatan (Pier): Penyangga Utama di Bentang Tengah

Pilar jembatan (pier) adalah struktur vertikal yang berfungsi sebagai penyangga utama superstruktur di bentang tengah jembatan. Pilar meneruskan beban dari gelagar atau rangka ke pondasi di bawahnya.

Jenis pilar jembatan dapat beragam berdasarkan bentuk dan materialnya. Bentuk umum meliputi pilar dinding (wall pier), pilar kolom tunggal (single column pier), pilar kolom banyak (multi-column pier), dan pilar rangka. Material yang sering digunakan adalah beton bertulang atau baja.

Pondasi Jembatan: Akar yang Meneruskan Beban ke Tanah

Pondasi jembatan adalah bagian paling bawah dari substruktur, yang berfungsi untuk meneruskan seluruh beban jembatan ke lapisan tanah yang stabil di bawahnya. Pemilihan jenis pondasi sangat tergantung pada kondisi geoteknik tanah dan besarnya beban.

Pondasi dangkal seperti pondasi telapak (spread footing) cocok untuk tanah keras dan beban ringan hingga sedang. Pondasi dalam seperti pondasi tiang pancang (pile foundation) atau pondasi sumuran (caisson/well foundation) dipilih untuk tanah lunak atau beban yang sangat besar, menyalurkan beban hingga ke lapisan tanah keras yang lebih dalam.

Jenis-jenis Jembatan Berdasarkan Material dan Sistem Struktur

Pemilihan jenis jembatan dipengaruhi oleh bentang, beban, kondisi lokasi, estetika, dan ketersediaan material.

Jembatan Beton Bertulang dan Prategang (Prestressed Concrete)

Jembatan beton bertulang menggunakan tulangan baja untuk menahan gaya tarik. Jembatan beton prategang (prestressed concrete) adalah pengembangan di mana beton diberi gaya tekan awal (prategang) untuk meningkatkan kekuatan dan mengurangi retakan, memungkinkan bentang yang lebih panjang dan profil yang lebih ramping.

Jembatan Baja (Steel Bridges)

Jembatan baja sangat populer karena kekuatan tinggi, ringan, dan kemampuannya untuk mencakup bentang yang sangat panjang. Dapat dirancang sebagai rangka, gelagar plat, atau struktur kotak.

Jembatan Komposit (Composite Bridges)

Jembatan komposit menggabungkan dua atau lebih material berbeda, biasanya baja dan beton, untuk memanfaatkan keunggulan masing-masing material. Misalnya, gelagar baja dengan lantai beton.

Jembatan Busur, Jembatan Rangka, Jembatan Gantung, dan Jembatan Kabel

• Jembatan Busur (Arch Bridge): Menyalurkan beban sebagian besar melalui gaya tekan sepanjang lengkungan busur.
• Jembatan Rangka (Truss Bridge): Menggunakan konfigurasi elemen segitiga untuk efisiensi distribusi beban.
• Jembatan Gantung (Suspension Bridge): Ideal untuk bentang sangat panjang, mengandalkan kabel utama besar yang digantungkan pada menara.
• Jembatan Kabel (Cable-Stayed Bridge): Kabel-kabel ditarik secara diagonal langsung dari menara untuk menopang gelagar.

Pemilihan jenis jembatan sangat situasional. Jembatan gantung atau kabel dipilih untuk bentang sangat panjang (misal, melintasi selat), jembatan rangka untuk bentang menengah hingga panjang di mana efisiensi material penting, sedangkan jembatan beton atau komposit sering digunakan untuk bentang pendek hingga menengah karena ekonomis dan mudah dibangun.

Studi Kasus: Contoh Penerapan Struktur Jembatan di Indonesia

Indonesia memiliki banyak jembatan ikonik yang menunjukkan keragaman struktur dan tantangan rekayasa.

Jembatan Suramadu (Bentang Panjang & Komposit)

Jembatan Suramadu adalah contoh jembatan komposit kabel-stayed terpanjang di Indonesia, yang menggabungkan baja dan beton. Bagian bentang utama menggunakan sistem kabel-stayed, sementara bentang pendekat menggunakan gelagar beton prategang. Desainnya mempertimbangkan beban gempa yang tinggi di wilayah ini.

Jembatan Pasupati (Cable-Stayed)

Jembatan Pasupati di Bandung merupakan contoh jembatan kabel (cable-stayed) yang modern, dirancang untuk melintasi lembah dan kepadatan lalu lintas perkotaan. Desainnya mempertimbangkan faktor seismik dan estetika.

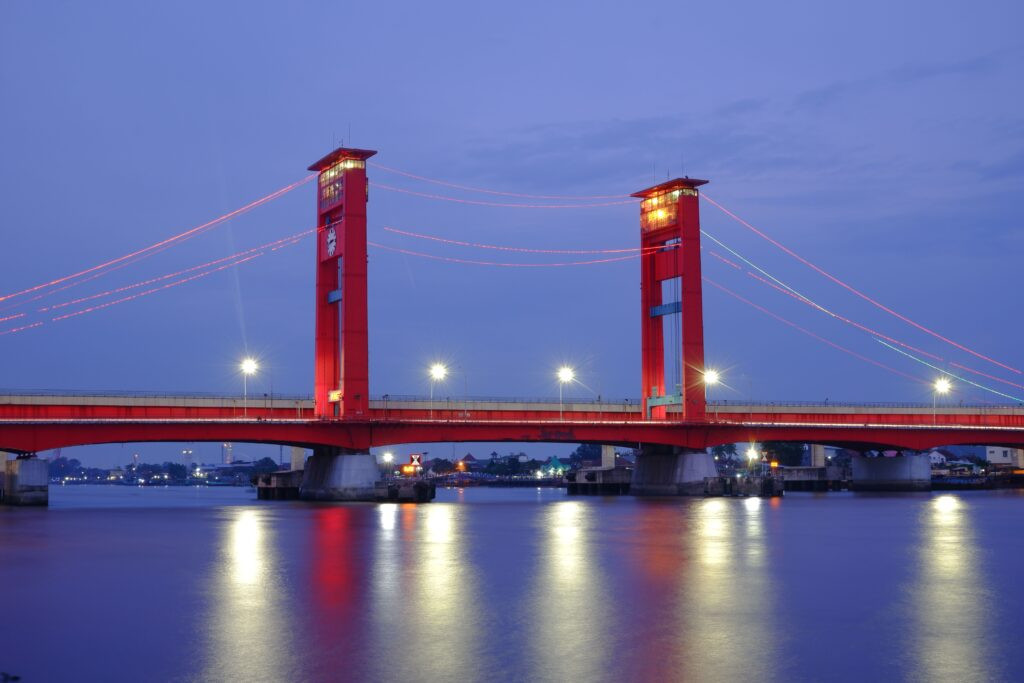

Jembatan Ampera (Vertical Lift/Truss)

Jembatan Ampera di Palembang, meskipun sekarang tidak lagi berfungsi sebagai jembatan angkat, adalah contoh jembatan rangka baja dengan sistem angkat vertikal. Jembatan ini menunjukkan aplikasi struktur rangka untuk bentang yang signifikan di atas sungai.

Faktor Kunci dalam Desain dan Pemeliharaan Struktur Jembatan

Desain dan pemeliharaan jembatan memerlukan pertimbangan holistik.

Pertimbangan Beban (Dead Load, Live Load, Gempa, Angin)

Desainer harus mempertimbangkan berbagai jenis beban:

• Beban Mati (Dead Load): Berat sendiri struktur jembatan.
• Beban Hidup (Live Load): Beban lalu lintas kendaraan atau pejalan kaki.
• Beban Lingkungan:
  • Beban Gempa: Sangat krusial di Indonesia yang rawan gempa, memerlukan desain tahan gempa sesuai SNI.
  • Beban Angin: Penting untuk jembatan bentang panjang dan tinggi.
  • Beban Hidrostatis: Tekanan air pada pilar atau pondasi.

Material dan Umur Rencana Jembatan

Pemilihan material (beton, baja, komposit) mempengaruhi kekuatan, ketahanan, biaya, dan estetika. Umur rencana jembatan (misalnya 50 atau 100 tahun) menentukan standar desain dan kebutuhan pemeliharaan.

Inspeksi dan Pemeliharaan Rutin untuk Keamanan Jembatan

Inspeksi berkala dan pemeliharaan rutin sangat penting untuk mendeteksi kerusakan dini, mencegah kegagalan struktural, dan memperpanjang umur jembatan. Ini meliputi pemeriksaan retakan, korosi, kondisi perletakan, dan sistem drainase.

Tanya Jawab Umum tentang Struktur Jembatan (FAQ)

Apa perbedaan utama antara superstruktur dan substruktur jembatan?

Superstruktur (struktur atas) adalah bagian jembatan yang menopang beban langsung dari lalu lintas, seperti lantai jembatan dan gelagar. Sedangkan substruktur (struktur bawah) adalah bagian yang meneruskan beban dari superstruktur ke tanah, meliputi pilar, abutment, dan pondasi.

Bagaimana gempa mempengaruhi desain struktur jembatan di Indonesia?

Karena Indonesia rawan gempa, desain jembatan harus mempertimbangkan beban seismik sesuai SNI 1726:2019. Ini melibatkan penggunaan detail penulangan khusus, perletakan anti-gempa, analisis dinamis, dan sistem isolasi seismik untuk memastikan jembatan tetap stabil dan aman saat terjadi gempa.

Apa peran SNI dalam konstruksi jembatan di Indonesia?

SNI (Standar Nasional Indonesia) adalah pedoman wajib dalam konstruksi jembatan di Indonesia, meliputi standar perencanaan pembebanan (misalnya RSNI T-02-2005), persyaratan material, dan metode konstruksi. SNI memastikan bahwa jembatan yang dibangun memenuhi standar keamanan, kualitas, dan keandalan yang ditetapkan.

Memahami setiap elemen struktur jembatan adalah fondasi bagi setiap profesional teknik sipil untuk berkontribusi pada pembangunan infrastruktur yang aman, efisien, dan berkelanjutan. Dengan pengetahuan yang mendalam tentang prinsip desain, fungsi bagian-bagian, serta tantangan lokal, kita dapat memastikan jembatan-jembatan di Indonesia terus melayani generasi mendatang.
