Digitalisasi Alat Sondir Terintegrasi Sistem Loading

Pengujian geoteknik, khususnya dengan metode sondir (Cone Penetration Test/CPT), merupakan fondasi vital dalam setiap proyek konstruksi. Namun, metode konvensional sering dihadapkan pada tantangan akurasi, efisiensi waktu, dan potensi kesalahan manusia. Di era modern yang menuntut kecepatan, presisi, dan keandalan data, digitalisasi alat sondir terintegrasi sistem loading otomatis hadir sebagai solusi revolusioner.

Teknologi ini tidak hanya mengubah cara data dikumpulkan, tetapi juga bagaimana data tersebut dianalisis dan dimanfaatkan untuk pengambilan keputusan rekayasa yang lebih baik.

Mengapa Digitalisasi Alat Sondir Penting? Memahami Kebutuhan di Era Modern

Kebutuhan akan data geoteknik yang cepat, akurat, dan dapat diandalkan terus meningkat seiring dengan kompleksitas dan skala proyek infrastruktur. Alat sondir konvensional yang mengandalkan tenaga manusia dan pencatatan manual kini menghadapi keterbatasan yang signifikan.

Tantangan Pengujian Sondir Konvensional (Manual)

Pengujian sondir manual, meski telah lama menjadi standar, memiliki beberapa kelemahan fundamental. Faktor kesalahan manusia, baik dalam proses loading penetrasi maupun pencatatan data, sering kali menjadi sumber inakurasi. Selain itu, prosesnya memakan waktu dan sangat bergantung pada kondisi fisik operator, menyebabkan inkonsistensi data dan efisiensi kerja yang rendah. Manajemen data yang manual juga rentan terhadap kehilangan atau kerusakan, serta sulit untuk dianalisis secara cepat.

Manfaat Utama Digitalisasi untuk Akurasi Data dan Efisiensi

Digitalisasi alat sondir mengubah pendekatan ini secara drastis. Dengan integrasi sensor presisi tinggi dan sistem otomatis, data geoteknik dapat dikumpulkan dengan akurasi yang jauh lebih tinggi dan dalam waktu yang lebih singkat. Proses akuisisi data menjadi real-time, memungkinkan pemantauan langsung dan pengambilan keputusan yang lebih cepat di lapangan. Efisiensi operasional meningkat karena pekerjaan manual diminimalisir, mengurangi biaya tenaga kerja dan mempercepat jadwal proyek secara keseluruhan.

Digitalisasi alat sondir secara signifikan meningkatkan presisi data pengujian geoteknik dan efisiensi operasional. Ini dicapai melalui eliminasi human error dalam proses loading dan pencatatan, memungkinkan akuisisi data real-time, serta mempercepat analisis, sehingga menghasilkan keputusan proyek yang lebih cepat dan lebih akurat.

Peran Digitalisasi dalam Memenuhi Standar Industri dan SNI

Kepatuhan terhadap standar adalah krusial dalam rekayasa geoteknik. Digitalisasi alat sondir tidak hanya mempermudah pemenuhan standar nasional seperti SNI, tetapi bahkan dapat melampauinya. Data digital yang terdokumentasi dengan baik, terekam otomatis, dan bebas dari interpretasi subjektif, memberikan bukti konkret kepatuhan dan kualitas pengujian. Ini sangat membantu engineer dalam validasi desain dan kontraktor dalam memenuhi persyaratan kualitas yang ditetapkan oleh Kementerian PUPR atau lembaga terkait lainnya.

Apa Itu Sistem Loading Terintegrasi pada Alat Sondir Digital?

Digitalisasi alat sondir adalah sistem loading terintegrasi yang otomatis, menghilangkan intervensi manual dalam proses penetrasi stang sondir ke dalam tanah.

Mekanisme Kerja Sistem Loading Otomatis

Sistem loading otomatis pada alat sondir digital umumnya menggunakan aktuator hidrolik atau elektromekanis. Mekanisme ini memastikan penetrasi stang sondir berjalan dengan kecepatan konstan dan terkontrol, sesuai standar pengujian (misalnya, 2 cm/detik). Tekanan penetrasi yang stabil ini sangat penting untuk mendapatkan data yang valid dan reproduktif. Sepanjang proses penetrasi, sensor-sensor canggih secara terus-menerus mengukur parameter tanah, dan data ini langsung dikirimkan ke unit akuisisi data (DAQ) untuk diproses dan disimpan.

Sistem loading otomatis pada alat sondir digital merupakan mekanisme hidrolik atau elektromekanis yang secara konsisten mendorong stang sondir ke dalam tanah pada kecepatan terkontrol. Proses ini, didukung oleh sensor presisi, mengeliminasi intervensi manual, memastikan penetrasi yang stabil, dan memungkinkan akuisisi data geoteknik yang akurat dan real-time secara berkelanjutan.

Komponen Kunci Sistem Digital: Sensor, Akuisisi Data, dan Software

Sistem digital ini terdiri dari beberapa komponen utama:

• Sensor Piezocone: Ini adalah sensor ujung kerucut yang paling umum digunakan, mampu mengukur tahanan konus (qc), hambatan geser (fs), dan tekanan air pori (u) secara simultan. Sensor ini sangat sensitif dan memberikan data presisi tinggi.
• Unit Akuisisi Data (DAQ): Perangkat keras ini menerima sinyal dari sensor, mengubahnya menjadi format digital, dan menyimpannya. DAQ seringkali dilengkapi dengan GPS untuk koordinat lokasi dan modul telemetri untuk transfer data nirkabel.

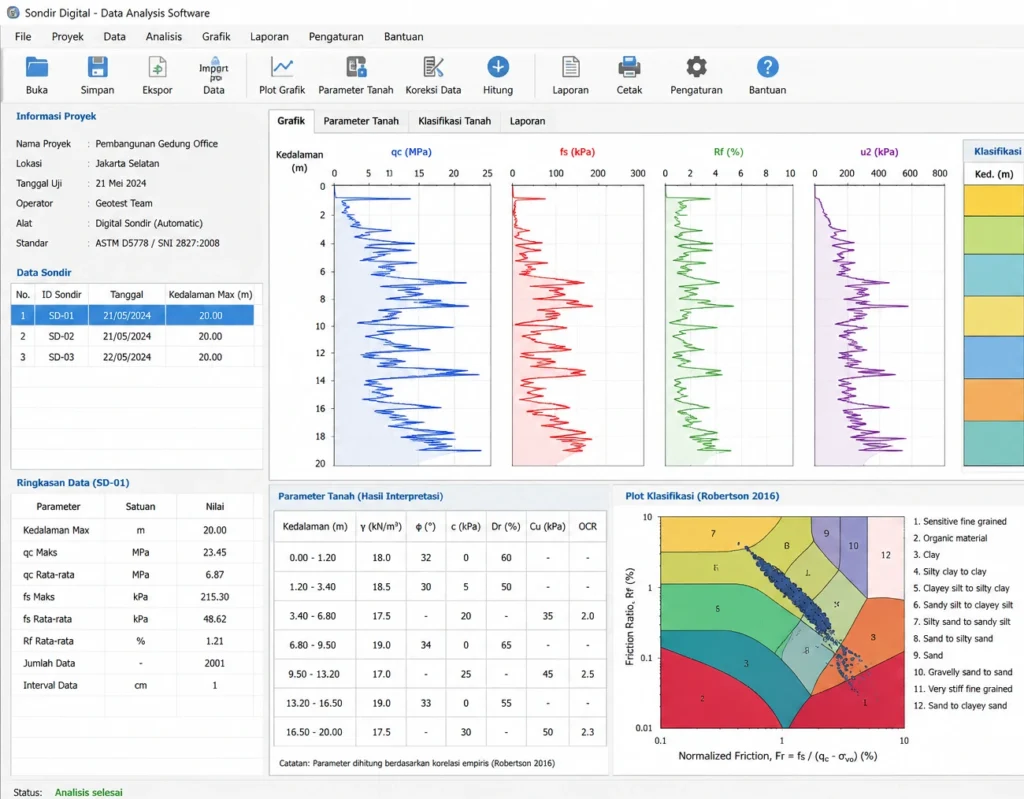

• Perangkat Lunak Analisis dan Visualisasi: Software khusus ini memproses data mentah, menghasilkan grafik stratigrafi tanah, perhitungan daya dukung, dan parameter geoteknik lainnya. Banyak sistem juga terintegrasi dengan platform cloud computing untuk penyimpanan, akses, dan kolaborasi data secara real-time.

Data yang Dikumpulkan dan Parameternya

Alat sondir digital mengumpulkan berbagai parameter penting yang esensial untuk analisis geoteknik:

• Tahanan Konus (qc): Indikator kepadatan atau kekerasan tanah.
• Hambatan Geser (fs): Mengukur gesekan antara selubung kerucut dan tanah, mengindikasikan jenis dan konsistensi tanah.
• Tekanan Air Pori (u): Penting untuk analisis tanah lempung, likuifaksi, dan konsolidasi. Data-data ini, bersama dengan rasio gesekan (Rf) dan indeks nomor kerucut (Ic), digunakan oleh engineer untuk mengklasifikasikan jenis tanah, memperkirakan daya dukung tanah, menghitung potensi penurunan (settlement), serta menilai risiko likuifaksi.

Keunggulan Alat Sondir Digital Terintegrasi Sistem Loading: Untuk Siapa dan Mengapa?

Keunggulan digitalisasi alat sondir tidak hanya dirasakan oleh satu pihak, melainkan memberikan dampak positif yang signifikan bagi seluruh stakeholder dalam proyek konstruksi dan penelitian.

Untuk Kontraktor: Efisiensi Proyek, Penghematan Biaya, dan Keamanan

Bagi kontraktor, waktu adalah uang. Alat sondir digital memungkinkan pengujian yang lebih cepat dan hasilnya langsung tersedia, mempercepat jadwal proyek secara keseluruhan. Pengurangan tenaga kerja manual dan minimnya rework karena data yang lebih akurat menghasilkan penghematan biaya operasional yang substansial. Selain itu, dengan sistem otomatis, operator tidak perlu lagi melakukan pekerjaan fisik berat, meningkatkan keselamatan kerja di lapangan. Pengambilan keputusan cepat berbasis data akurat juga mengurangi risiko kesalahan desain atau pelaksanaan yang mahal.

Digitalisasi alat sondir menawarkan efisiensi proyek yang signifikan bagi kontraktor dengan mempercepat waktu pengujian dan mengurangi keterlibatan tenaga kerja manual, yang berujung pada penghematan biaya operasional. Akurasi data yang tinggi meminimalkan risiko kesalahan, sementara otomatisasi proses juga meningkatkan standar keselamatan kerja di lapangan.

Untuk Engineer: Akurasi Data, Analisis Mendalam, dan Keputusan Desain Lebih Baik

Engineer adalah pengguna utama data geoteknik. Dengan data yang jauh lebih akurat, konsisten, dan komprehensif dari alat sondir digital, engineer dapat melakukan analisis yang lebih mendalam dan valid. Kemampuan untuk mengakses data real-time dan memprosesnya dengan software canggih memungkinkan mereka untuk membuat keputusan desain pondasi yang lebih presisi, mengoptimalkan ukuran pondasi, dan mengurangi risiko over-design yang tidak perlu, yang pada gilirannya menghemat material dan biaya proyek.

Untuk Teknisi: Kemudahan Operasi, Reproduktifitas, dan Monitoring Real-time

Teknisi di lapangan akan merasakan kemudahan operasional yang signifikan. Antarmuka pengguna yang intuitif pada perangkat lunak digital mempermudah pengaturan pengujian dan pemantauan proses. Karena sistem loading otomatis, hasil pengujian menjadi lebih reproduktif dan tidak bergantung pada keterampilan individu operator. Kemampuan monitoring real-time juga memungkinkan teknisi untuk segera mendeteksi anomali atau masalah selama pengujian. Beban fisik kerja yang berkurang juga meningkatkan kenyamanan dan produktivitas teknisi.

Untuk Peneliti: Data Berkualitas Tinggi, Inovasi Metodologi, dan Studi Lanjut

Bagi peneliti di bidang geoteknik, alat sondir digital adalah instrumen yang tak ternilai. Mereka mendapatkan akses ke data tanah berkualitas tinggi, konsisten, dan beresolusi tinggi yang sangat penting untuk penelitian inovatif. Data digital ini memfasilitasi pengembangan metodologi baru untuk interpretasi tanah, simulasi numerik, dan studi tentang perilaku tanah kompleks. Integrasi dengan sistem cloud juga memungkinkan berbagi data dan kolaborasi penelitian yang lebih efisien.

Alat sondir digital menyediakan data geoteknik berkualitas tinggi dan beresolusi tinggi, krusial bagi peneliti untuk studi mendalam dan inovasi metodologi. Data yang konsisten dan digital mendukung pengembangan model perilaku tanah yang lebih akurat, memfasilitasi kolaborasi, dan mempercepat kemajuan dalam ilmu geoteknik.

Implementasi dan Aplikasi di Proyek Infrastruktur Indonesia

Penerapan digitalisasi alat sondir di Indonesia semakin relevan, mengingat skala besar proyek infrastruktur yang sedang berjalan dan akan datang.

Studi Kasus Penggunaan Alat Sondir Digital di Proyek Jembatan/Gedung Tinggi

Di Indonesia, digitalisasi alat sondir telah mulai diterapkan pada proyek-proyek penting. Contohnya, dalam pembangunan jalan tol di Pulau Jawa atau pembangunan gedung-gedung tinggi di Jakarta dan IKN Nusantara, penggunaan alat sondir digital memungkinkan pengujian pondasi yang lebih cepat dan akurat. Data yang dihasilkan membantu dalam optimasi desain pondasi tiang pancang atau pondasi dalam lainnya, mengurangi biaya material dan mempercepat fase konstruksi pondasi, sambil memastikan keamanan struktur jangka panjang. Penerapan di proyek-proyek besar ini seringkali menghasilkan pengurangan waktu pengujian hingga 30-50% dan peningkatan akurasi data hingga 15-20% dibandingkan metode manual.

Digitalisasi alat sondir telah sukses diimplementasikan pada proyek-proyek infrastruktur besar di Indonesia, seperti pembangunan jalan tol dan gedung tinggi. Studi kasus menunjukkan pengurangan waktu pengujian signifikan (30-50%) dan peningkatan akurasi data (15-20%), yang berkontribusi pada optimasi desain pondasi, penghematan biaya, dan percepatan jadwal konstruksi.

Perbandingan Hasil dengan Metode Konvensional di Lapangan Indonesia

Dalam berbagai proyek di Indonesia, perbandingan langsung antara alat sondir digital dan manual sering menunjukkan perbedaan signifikan. Data dari alat digital cenderung lebih konsisten, memiliki resolusi yang lebih baik, dan lebih mudah direproduksi. Ini karena faktor subjektivitas operator pada alat manual (misalnya, kecepatan penekanan, pembacaan dial) telah dieliminasi. Hasil digital lebih dapat diandalkan untuk analisis yang kompleks, terutama pada kondisi tanah yang bervariasi atau tanah lunak yang memerlukan presisi tinggi dalam pengukuran tekanan air pori.

Tantangan dan Solusi dalam Penerapan Digitalisasi di Indonesia

Meskipun keunggulannya jelas, penerapan digitalisasi di Indonesia memiliki tantangan tersendiri:

• Biaya Investasi Awal: Harga alat sondir digital yang lebih tinggi dari versi manual menjadi pertimbangan utama. Solusi: Analisis ROI jangka panjang yang menunjukkan penghematan signifikan dari efisiensi dan akurasi, serta opsi leasing atau sewa dari vendor lokal.
• Ketersediaan SDM Terlatih: Membutuhkan operator yang familiar dengan sistem digital dan software analisis. Solusi: Program pelatihan intensif dari vendor atau lembaga pendidikan, serta sertifikasi kompetensi.
• Infrastruktur dan Konektivitas: Di daerah terpencil, akses internet untuk transfer data cloud bisa menjadi kendala. Solusi: Penggunaan sistem offline data logging dengan kemampuan sync di kemudian hari, atau perangkat dengan kemampuan cellular connectivity yang lebih baik.
• Dukungan Purna Jual: Ketersediaan suku cadang dan teknisi servis lokal. Solusi: Memilih vendor yang memiliki representasi kuat dan service center di Indonesia.

Memilih Alat Sondir Digital yang Tepat: Panduan Komprehensif

Keputusan untuk berinvestasi pada alat sondir digital membutuhkan pertimbangan yang matang.

Fitur Penting yang Harus Ada (Akurasi, Interoperabilitas, Dukungan Teknis)

Saat memilih alat sondir digital, perhatikan fitur-fitur berikut:

• Akurasi Sensor: Pastikan sensor piezocone memiliki sertifikasi kalibrasi dan reputasi akurasi tinggi.
• Kapasitas Pencatatan Data: Sistem harus mampu mencatat data dalam jumlah besar dan beresolusi tinggi.
• Interoperabilitas Perangkat Lunak: Software harus kompatibel dengan berbagai format data dan mudah diintegrasikan dengan perangkat lunak desain geoteknik lainnya.
• Integrasi GPS: Untuk akurasi lokasi pengujian.
• Daya Tahan dan Kekuatan: Alat harus dirancang untuk kondisi lapangan yang berat.
• Kemudahan Penggunaan: Antarmuka yang intuitif sangat penting untuk operator di lapangan.
• Dukungan Teknis: Ketersediaan dukungan teknis dan suku cadang lokal yang responsif.

Memilih alat sondir digital memerlukan fokus pada akurasi sensor bersertifikasi, kapasitas pencatatan data yang tinggi, serta interoperabilitas perangkat lunak. Fitur penting lainnya meliputi integrasi GPS, daya tahan perangkat di lapangan, kemudahan penggunaan, dan ketersediaan dukungan teknis serta suku cadang lokal yang responsif.

Pertimbangan Biaya dan ROI (Return on Investment) Jangka Panjang

Meskipun biaya investasi awal lebih tinggi, hitunglah ROI jangka panjang. Pertimbangkan penghematan dari:

• Waktu Pengujian: Lebih cepat selesai, proyek lebih cepat rampung.
• Tenaga Kerja: Mengurangi kebutuhan SDM.
• Kualitas Data: Mengurangi risiko rework atau kesalahan desain yang mahal.
• Keamanan Kerja: Mengurangi potensi kecelakaan di lapangan. Dalam banyak kasus, alat sondir digital dapat mengembalikan investasinya dalam beberapa tahun melalui efisiensi dan peningkatan kualitas proyek.

FAQ tentang Digitalisasi Alat Sondir Terintegrasi Sistem Loading

Apakah alat sondir digital membutuhkan operator khusus?

Meskipun alat sondir digital dirancang lebih user-friendly, pelatihan awal tetap diperlukan. Operator perlu memahami antarmuka sistem, kalibrasi, pengoperasian perangkat lunak, dan interpretasi data dasar untuk memaksimalkan potensi alat dan memastikan kualitas pengujian sesuai standar.

Berapa lama waktu yang dibutuhkan untuk pengujian dengan sistem digital?

Sistem digital secara signifikan mempercepat proses pengujian. Tergantung kedalaman dan kondisi tanah, waktu pengujian per titik seringkali berkurang hingga 50% atau lebih dibandingkan metode manual, karena penetrasi otomatis dan pencatatan data real-time yang efisien.

Bagaimana akurasi data sondir digital dibandingkan manual?

Data dari alat sondir digital memiliki akurasi yang jauh lebih tinggi dan konsisten daripada manual. Ini karena eliminasi faktor kesalahan manusia dalam pembacaan dan pencatatan, serta penggunaan sensor presisi yang memberikan resolusi data yang lebih baik, terutama pada lapisan tanah tipis.

Apakah ada standar khusus untuk alat sondir digital di Indonesia?

Saat ini, Standar Nasional Indonesia (SNI) yang relevan untuk pengujian CPT seperti SNI 2827:2008 (Metode Uji Penetrasi Konus Lapangan) tetap berlaku. Meskipun belum ada SNI spesifik untuk “digitalisasi alat sondir”, teknologi digital ini dirancang untuk memenuhi atau bahkan melampaui persyaratan teknis SNI tersebut melalui peningkatan akurasi dan reproduktifitas data.

Kesimpulan

Digitalisasi alat sondir terintegrasi sistem loading adalah langkah maju yang tak terhindarkan dalam dunia rekayasa geoteknik. Dengan kemampuannya meningkatkan akurasi data, efisiensi operasional, keamanan kerja, dan memenuhi standar industri, teknologi ini menawarkan nilai tak terhingga bagi teknisi, engineer, kontraktor, dan peneliti di Indonesia.

Investasi pada alat sondir digital bukan hanya tentang modernisasi, tetapi tentang investasi pada kualitas, efisiensi, dan keandalan proyek-proyek infrastruktur masa depan. Dengan pemilihan yang tepat dan dukungan lokal yang memadai, teknologi ini akan terus merevolusi cara kita memahami dan membangun di atas tanah kita.

PT Global Teknik Pasundan adalah perusahaan yang bergerak pada bidang testing dan monitoring, kami menyediakan jasa pengujian Soil Test dengan berbagai metode, seperti Uji Sondir dan Uji Boring untuk kebutuhan pengujian struktur dan kualitas tanah. Kami juga menyediakan layanan jasa engineering lainnya  dengan kualitas terbaik dan pastinya dengan harga yang bersahabat. Untuk informasi lebih lanjut, Anda dapat menghubungi kami di:
