PDA Test Pada Tiang Pondasi Dan Tiang Pancang

Dalam dunia konstruksi, kegagalan pondasi adalah mimpi buruk terbesar. Untuk mencegahnya, para insinyur memerlukan metode pengujian yang akurat, cepat, dan efisien. Salah satu solusi unggulan yang saat ini menjadi standar industri adalah PDA Test (Pile Dynamic Analyzer Test).

Metode pengujian dinamis ini tidak hanya mengukur daya dukung tiang, tetapi juga bertindak sebagai alat quality control untuk memastikan setiap tiang pancang tertanam sempurna tanpa cacat struktural. Lantas, apa sebenarnya PDA Test itu, dan mengapa metode ini lebih unggul? Simak pembahasan lengkapnya di bawah ini.

Apa Itu PDA Test?

PDA Test adalah metode pengujian pondasi dinamis bertegangan tinggi (high-strain dynamic load testing) yang dirancang untuk mengevaluasi kapasitas daya dukung aksial dan integritas struktural tiang pondasi. Pengujian ini mengacu pada standar internasional yang ketat, khususnya ASTM D4945 – Standard Test Method for High-Strain Dynamic Testing of Deep Foundations.

Secara teknis, pengujian ini bekerja dengan menganalisis respons tiang terhadap tumbukan energi tinggi dari palu hidrolik atau diesel hammer. Saat palu menghantam kepala tiang, sensor canggih (akselerometer dan strain gauge) yang terpasang akan merekam data gelombang tegangan dan kecepatan secara real-time. Data ini kemudian diolah oleh perangkat PDA untuk menghasilkan empat parameter krusial:

1. Daya Dukung Tiang (Bearing Capacity): Kemampuan ultimate tiang dalam menahan beban vertikal dari struktur di atasnya.

2. Integritas Tiang Pancang: Mendeteksi potensi kerusakan seperti retak, patah, atau penyempitan penampang (necking) di sepanjang badan tiang.

3. Efisiensi Energi Palu (Hammer Efficiency): Mengukur seberapa efektif energi pukulan ditransfer ke tiang, memastikan proses pemancangan berjalan optimal.

4. Tegangan Pemancangan (Driving Stresses): Memastikan tegangan yang terjadi selama pemancangan tidak melewati batas elastis material tiang.

---

Mengapa Uji PDA Test Menjadi Pilihan Utama di Industri Konstruksi?

Dibandingkan dengan metode konvensional seperti Uji Pembebanan Statis (Static Load Test), PDA Test menawarkan keunggulan komparatif yang sangat signifikan, terutama untuk proyek berskala besar.

1. Kecepatan dan Efisiensi Waktu yang Tinggi

Jika Uji Statis membutuhkan waktu berhari-hari untuk persiapan hingga pembongkaran, PDA Test dapat menyelesaikan pengujian dalam hitungan menit hingga jam. Dalam satu hari kerja, tim ahli dapat menguji puluhan titik tiang di lokasi yang berbeda. Hal ini sangat ideal untuk proyek dengan jadwal pemancangan yang padat dan ketat.

2. Efektivitas Biaya Operasional

Waktu adalah uang. Durasi pengujian yang singkat secara langsung memangkas biaya sewa alat berat, tenaga kerja, dan overhead proyek. Anda tidak perlu membangun balok reaksi atau tiang jangkar yang mahal, sehingga metode ini menjadi pilihan paling ekonomis untuk verifikasi pondasi skala besar.

3. Data Komprehensif dalam Satu Kali Pengujian

Keunggulan utama PDA Test adalah kemampuannya memberikan dua manfaat sekaligus: analisis kapasitas beban dan pemeriksaan kesehatan tiang di bawah permukaan tanah. Kemampuan mendeteksi cacat tersembunyi (seperti retak akibat tensile stress) memberikan jaminan kualitas (quality assurance) yang sulit ditandingi oleh metode lain.

4. Fleksibilitas dan Minim Gangguan Lapangan

Pelaksanaan PDA Test tidak memerlukan area kerja yang luas. Alat dan sensor bersifat portabel, sehingga tidak mengganggu aktivitas konstruksi paralel lainnya. Lokasi proyek tetap rapi, aman, dan produktif.

---

Tahapan Prosedur Pelaksanaan PDA Test di Lapangan

Meskipun terdengar sangat teknis, alur pelaksanaan PDA Test di lapangan mengikuti protokol sistematis yang terstandarisasi. Berikut tahapan lengkapnya:

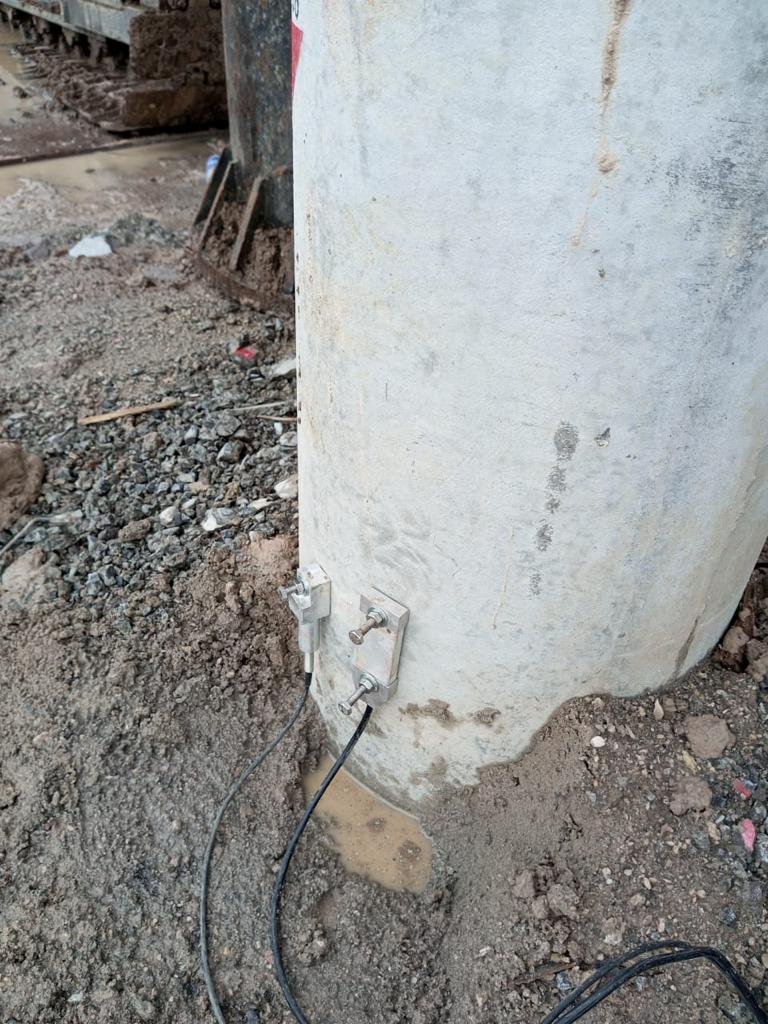

Tahap 1: Persiapan Kepala Tiang & Pemasangan Sensor

Kepala tiang dibersihkan dan diratakan untuk memastikan transfer energi yang sempurna. Tim teknis kemudian memasang minimal dua pasang Transduser Regangan (Strain Transducers) dan Akselerometer di dekat kepala tiang. Sensor-sensor ini berfungsi sebagai “mata dan telinga” yang menangkap respons mekanis tiang terhadap pukulan.

Tahap 2: Proses Pemukulan (Impact Event)

Sebuah palu pemancang (biasanya hydraulic hammer atau drop hammer) memberikan serangkaian pukulan terkontrol ke kepala tiang. Pukulan ini menghasilkan gelombang kompresi yang merambat ke bawah sepanjang tiang menuju ujung dan kembali lagi ke atas sebagai gelombang tarik.

Tahap 3: Akuisisi Data secara Real-Time

Saat gelombang merambat, sensor merekam data gaya (Force) dan kecepatan (Velocity) secara simultan dalam interval mikrodetik. Perangkat PDA menampilkan grafik hubungan F-V terhadap waktu, yang langsung dianalisis di lapangan.

Tahap 4: Analisis Cepat Metode Case (Metode Casey)

Dengan data yang terekam, insinyur melakukan analisis awal langsung di lokasi menggunakan Metode Case. Metode ini memberikan estimasi cepat mengenai daya dukung total tiang, yang terbagi menjadi komponen tahanan ujung (end bearing) dan tahanan gesek selimut (skin friction). Hasil ini memungkinkan pengambilan keputusan instan, misalnya menghentikan pemancangan atau mengubah spesifikasi.

Tahap 5: Analisis Mendalam dengan CAPWAP

Untuk hasil paling akurat dan detail, data PDA Test dibawa ke kantor untuk dianalisis menggunakan perangkat lunak canggih bernama CAPWAP (Case Pile Wave Analysis Program). Analisis ini menggunakan metode signal matching dengan mencocokkan data lapangan dengan model matematis tanah dan tiang. CAPWAP dianggap sebagai “Standar Emas” dalam pengujian dinamis karena mampu memberikan:

• Distribusi tahanan tanah di sepanjang kedalaman tiang.

• Kurva simulasi beban-penurunan (Load-Settlement Curve).

• Rekomendasi akurat untuk kapasitas izin tiang.

Perbandingan PDA Test vs Uji Pembebanan Statis

Banyak kontraktor yang masih ragu memilih antara PDA Test dan Static Load Test. Berikut perbedaan mendasarnya:

Dengan kelebihan tersebut, PDA Test bukanlah pesaing, melainkan pelengkap ideal untuk uji statis pada proyek berskala besar.

Kapan Sebaiknya Anda Menggunakan Jasa PDA Test?

Pengujian ini sangat direkomendasikan untuk berbagai skenario konstruksi, di antaranya:

1. Proyek dengan Jumlah Tiang Massif: Seperti gedung pencakar langit, jembatan, atau pelabuhan di mana diperlukan verifikasi cepat pada ratusan titik.

2. Kondisi Geoteknik Variatif: Ketika lapisan tanah di lokasi proyek tidak homogen, PDA Test membantu mengonfirmasi kapasitas aktual di setiap titik.

3. Proyek Lepas Pantai (Offshore): Di mana akses terbatas dan pengujian statis konvensional sangat tidak praktis.

4. Kontrol Kualitas Pemancangan (Quality Control): Sebagai alat monitoring rutin untuk memastikan tidak ada kerusakan tiang selama proses pemancangan berlangsung.

---

Kesimpulan

PDA Test pada tiang pondasi telah merevolusi pendekatan industri konstruksi terhadap jaminan keamanan dan efisiensi. Metode ini bukan sekadar prosedur pengujian, melainkan sebuah investasi strategis. Dengan kemampuannya memberikan data daya dukung dan integritas secara cepat, akurat, dan ekonomis, PDA Test menjadi kunci sukses untuk memastikan pondasi bangunan Anda kokoh dan tahan lama.

Percayakan pengujian pondasi Anda pada penyedia jasa yang berpengalaman untuk mendapatkan hasil yang kredibel dan rekomendasi teknis yang tepat guna.

---

Pertanyaan Umum (FAQ) Seputar PDA Test

1. Apakah PDA Test merusak tiang pondasi?
Tidak. Meskipun menggunakan pukulan berenergi tinggi, pengujian ini dirancang dalam batas tegangan elastis material. Tiang tetap aman dan tidak mengalami kerusakan struktural akibat pengujian.

2. Berapa lama proses analisis CAPWAP?
Analisis CAPWAP biasanya memakan waktu 1 hingga 3 hari kerja setelah data lapangan diperoleh, tergantung pada kompleksitas lapisan tanah dan jumlah tiang yang diuji.

3. Apa perbedaan utama antara PDA Test dan PIT Test?
PDA Test menggunakan energi tinggi untuk mengukur daya dukung (kapasitas beban), sedangkan PIT (Pile Integrity Test) menggunakan energi rendah (palu kecil) yang hanya berfungsi untuk mendeteksi integritas (cacat fisik) tanpa memberikan data kapasitas beban.

4. Berapa minimal jumlah tiang yang harus diuji dengan PDA?
Umumnya, standar proyek merekomendasikan pengujian pada 2% hingga 5% dari total jumlah tiang, atau minimal 2 titik, tergantung pada spesifikasi konsultan geoteknik dan peraturan setempat.

---
