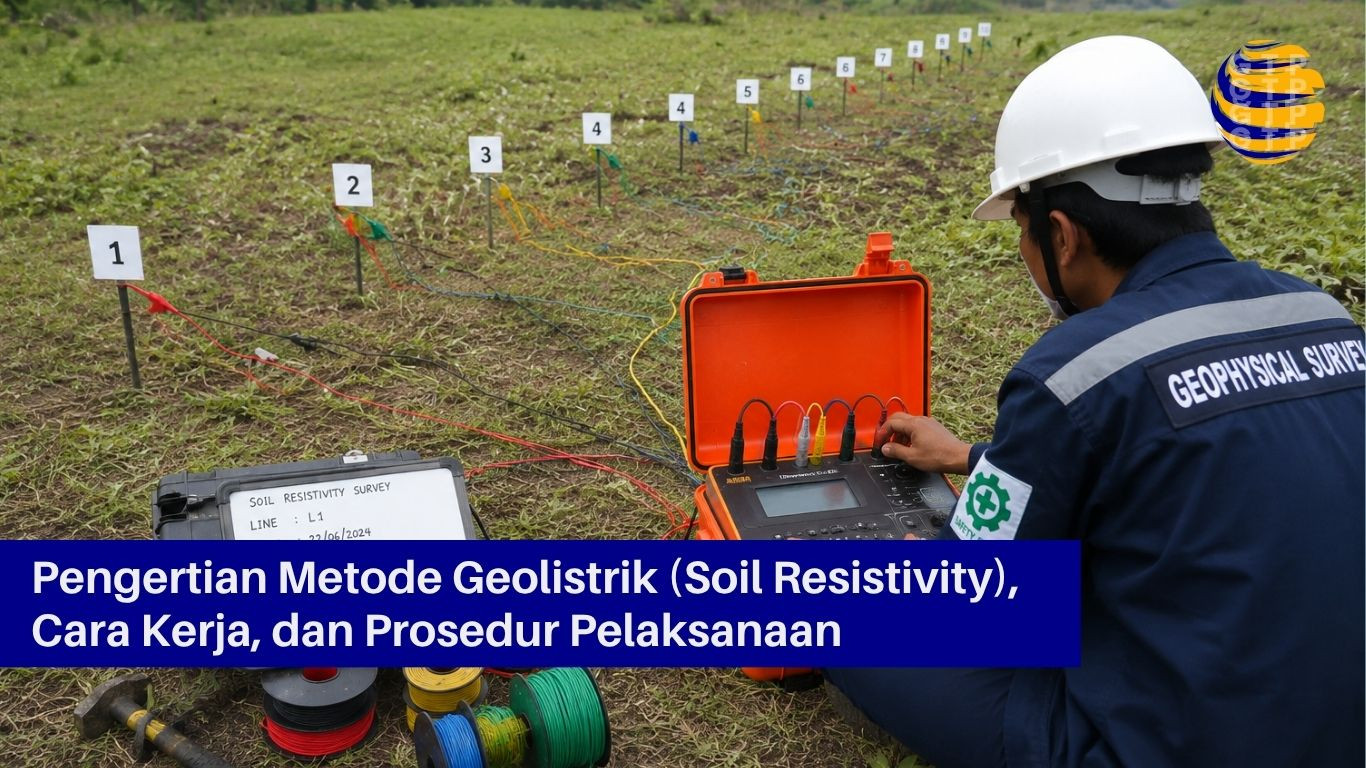

Pengertian Metode Geolistrik (Soil Resistivity), Cara Kerja, dan Prosedur Pelaksanaan

Apa Itu Metode Geolistrik?

Metode geolistrik atau dikenal juga sebagai soil resistivity adalah teknik geofisika yang digunakan untuk menyelidiki kondisi dan struktur bawah permukaan bumi. Caranya adalah dengan mengalirkan arus listrik ke dalam tanah, lalu mengukur respons tahanan jenis (resistivitas) dari setiap lapisan tanah dan batuan yang ada.

Secara sederhana, soil resistivity mengukur seberapa sulit atau mudah arus listrik mengalir melalui tanah. Nilai ini sangat penting untuk menentukan sifat geologi tanah tanpa harus menggali atau mengebor.

Mengapa ini penting? Hasil pengujian geolistrik digunakan dalam berbagai bidang: perencanaan sistem grounding listrik, eksplorasi air tanah, investigasi geoteknik, hingga deteksi kontaminasi tanah.

Prinsip Dasar: Bagaimana Arus Listrik Mengalir di Dalam Tanah?

Aliran arus listrik pada material bumi di kedalaman dangkal terjadi melalui dua mekanisme utama:

1. Konduksi Elektronik

Arus bergerak melalui elektron bebas, seperti yang terjadi pada logam. Mekanisme ini dominan pada material seperti bijih logam atau mineral konduktif.

2. Konduksi Elektrolitik

Arus bergerak melalui pergerakan ion-ion pada air bawah tanah. Ini adalah mekanisme utama pada kebanyakan jenis tanah dan batuan sedimen.

Faktor yang Mempengaruhi Nilai Resistivitas

Setiap jenis material bumi memiliki nilai resistivitas yang berbeda, dan nilainya dipengaruhi oleh:

• Porositas — semakin berpori, semakin mudah air mengisi celah, sehingga resistivitas lebih rendah
• Derajat saturasi air — tanah jenuh air memiliki resistivitas lebih rendah
• Konsentrasi garam terlarut — semakin tinggi kadar garam, semakin rendah resistivitas
• Jenis mineral — batuan beku dan metamorf umumnya memiliki resistivitas tinggi
• Tingkat rekahan — rekahan yang terisi air menurunkan nilai resistivitas batuan

Tabel Nilai Tahanan Jenis Umum

Referensi: Keller & Frischknecht 1966; Telford et al., 1990 dalam Loke 2004

Standar Pengujian Geolistrik

Pengujian geolistrik/soil resistivity dilakukan mengacu pada standar internasional IEEE Std 81 — IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials.

Standar ini mengatur tiga hal utama:

1. Cara mengukur resistivitas tanah secara benar
2. Cara menginterpretasi hasil pengukuran
3. Cara menggunakan data untuk keperluan desain sistem grounding

IEEE Std 81 diakui sebagai panduan paling otoritatif secara internasional untuk pengukuran soil resistivity, ground resistance, ground impedance, dan earth surface potential pada sistem pentanahan listrik.

Dua Metode Pengukuran Geolistrik

Metode Wenner (4-Point Test)

Metode Wenner menggunakan 4 elektroda yang ditanam dalam satu garis lurus dengan jarak yang sama (disimbolkan “a”). Dua elektroda luar (C1 dan C2) berfungsi sebagai elektroda arus, sedangkan dua elektroda dalam (P1 dan P2) berfungsi sebagai elektroda potensial.

Susunan elektroda:

C1 ——(a)—— P1 ——(a)—— P2 ——(a)—— C2

• Arus dialirkan melalui C1 dan C2
• Tegangan diukur antara P1 dan P2
• Nilai resistivitas dihitung dengan formula Wenner

Kelebihan Metode Wenner:

• Mudah dipahami dan diterapkan di lapangan
• Sensitif terhadap perubahan horizontal lapisan tanah
• Cocok untuk pemetaan lateral

Metode Schlumberger

Pada metode Schlumberger, elektroda arus (C1 dan C2) diletakkan jauh di luar, sedangkan elektroda potensial (M/P1 dan N/P2) berada di dekat pusat susunan. Jarak elektroda arus jauh lebih besar dari jarak elektroda potensial.

Kelebihan Metode Schlumberger:

• Lebih sensitif untuk mendeteksi variasi vertikal lapisan tanah
• Efisien untuk investigasi pada kedalaman yang lebih besar
• Membutuhkan lebih sedikit perpindahan elektroda

Peralatan yang Dibutuhkan

Untuk melakukan pengujian geolistrik/soil resistivity, diperlukan peralatan berikut:

Prosedur Pelaksanaan Pengujian Geolistrik

Metode pelaksanaan soil resistivity dibagi menjadi beberapa tahapan sistematis:

Tahap 1: Persiapan Lokasi Uji

Tahap ini bertujuan menentukan dan mempersiapkan lokasi titik uji yang tepat.

• Pilih lokasi dengan permukaan tanah yang relatif rata dan bersih
• Hindari area yang terdapat pipa logam, pagar besi, atau sistem grounding eksisting (karena dapat mengganggu hasil pengukuran)
• Ratakan permukaan titik uji (flattening) dengan menancapkan batang logam
• Beri tanda pada setiap titik uji menggunakan pilox (marking)

Tahap 2: Persiapan Alat Earth Resistivity Tester

• Pastikan alat dalam kondisi normal dan baterai penuh
• Setting alat sesuai kebutuhan pengujian
• Kalibrasi alat sesuai ketentuan pada benda uji kalibrasi
• Siapkan semua perlengkapan pendukung: palu, meteran, GPS, dan alat komunikasi

Tahap 3: Persiapan Elektroda Tanah

• Siapkan minimal 4 batang elektroda
• Pastikan elektroda dalam kondisi lurus, bersih, dan tidak berkarat berat
• Panjang elektroda yang direkomendasikan: 30–50 cm
• Bersihkan ujung elektroda agar kontak dengan tanah maksimal

Tahap 4: Pemeriksaan Kabel Uji (Test Lead)

• Pastikan kabel dalam keadaan utuh dan tidak terkelupas
• Sesuaikan panjang kabel dengan kebutuhan bentangan
• Pastikan konektor kuat dan tidak longgar
• Perhatikan kode warna kabel: C1, P1, P2, C2 (jangan tertukar)

Tahap 5: Pengujian Soil Resistivity di Lapangan

Konfigurasi Elektroda:

• Tanam 4 elektroda sejajar dalam satu garis lurus
• Jarak antar elektroda harus sama (a meter)
• Kedalaman penanaman elektroda: ±10–30 cm
• Susunan: C1 — P1 — P2 — C2

Langkah Pengukuran:

1. Tentukan titik ukur — hindari pipa, pagar, dan grounding eksisting
2. Pasang elektroda tanah secara lurus sesuai konfigurasi
3. Hubungkan elektroda ke earth tester menggunakan kabel yang sesuai
4. Lakukan pengukuran resistansi (Ω)
5. Catat nilai hasil ukur di setiap titik
6. Ulangi pengukuran dengan variasi jarak elektroda untuk mendapatkan profil kedalaman

Interpretasi Hasil: Membaca Penampang Tahanan Jenis

Hasil pengujian geolistrik ditampilkan dalam bentuk penampang tegak tahanan jenis — diagram vertikal yang menggambarkan distribusi nilai resistivitas pada berbagai kedalaman.

Kriteria Penilaian Berdasarkan Tahanan Jenis:

Penampang tegak menggunakan kode warna untuk memudahkan interpretasi:

• 🔴 Merah → Tanah Penutup (resistivitas tinggi)
• 🟢 Hijau Tua → Lempung (resistivitas rendah)
• 🟢 Hijau Muda → Lempung Pasiran (resistivitas sedang)

Aplikasi dan Manfaat Pengujian Geolistrik

Pengujian geolistrik memberikan informasi berharga untuk berbagai keperluan teknis:

1. Desain Sistem Grounding Listrik Data resistivitas tanah sangat krusial untuk menentukan desain elektroda pembumian yang efektif dan aman, terutama untuk instalasi listrik tegangan tinggi, gardu induk, dan tower transmisi.

2. Eksplorasi Air Tanah Nilai resistivitas rendah mengindikasikan keberadaan lapisan jenuh air, membantu menentukan lokasi pengeboran sumur yang optimal.

3. Investigasi Geoteknik Sebelum pembangunan fondasi, geolistrik membantu memetakan kondisi lapisan tanah bawah permukaan tanpa penggalian masif.

4. Deteksi Kontaminasi Perubahan nilai resistivitas dapat mengindikasikan adanya kontaminan (seperti limbah kimia) yang meresap ke dalam tanah.

5. Eksplorasi Mineral Mineral konduktif seperti biji besi atau grafit memiliki resistivitas sangat rendah yang dapat terdeteksi dari permukaan.

Pertanyaan yang Sering Ditanyakan (FAQ)

Q: Berapa kedalaman yang bisa diinvestigasi dengan metode geolistrik?
Kedalaman investigasi bergantung pada jarak antar elektroda. Secara umum, kedalaman investigasi efektif sekitar 1/5 hingga 1/3 dari total panjang bentangan elektroda. Semakin panjang bentangan, semakin dalam investigasi yang bisa dilakukan.

Q: Apa perbedaan utama Metode Wenner dan Schlumberger?
Metode Wenner lebih sensitif terhadap variasi horizontal (pemetaan lateral), sedangkan Schlumberger lebih baik untuk mendeteksi perubahan vertikal (stratifikasi kedalaman). Wenner lebih mudah dilaksanakan di lapangan; Schlumberger lebih efisien untuk survei kedalaman besar.

Q: Mengapa ada variasi nilai resistivitas pada jenis batuan yang sama?
Karena nilai resistivitas dipengaruhi oleh banyak faktor selain jenis batuan, yaitu: tingkat porositas, derajat saturasi air, dan konsentrasi garam yang terlarut. Itulah mengapa terdapat overlap nilai resistivitas antar tipe batuan yang berbeda.

Q: Apakah cuaca mempengaruhi hasil pengujian geolistrik?
Ya. Kondisi tanah setelah hujan akan memiliki resistivitas lebih rendah karena kandungan air meningkat. Disarankan melakukan pengujian pada kondisi tanah yang relatif stabil, dan mencatat kondisi cuaca sebagai bagian dari laporan.

Q: Berapa lama waktu yang dibutuhkan untuk satu sesi pengujian geolistrik?
Bergantung pada jumlah titik ukur dan panjang bentangan. Untuk satu titik ukur dengan beberapa variasi jarak elektroda, umumnya membutuhkan waktu 1–3 jam termasuk persiapan peralatan.

Kesimpulan

Metode geolistrik adalah teknik investigasi bawah permukaan yang efisien, non-destruktif, dan hemat biaya dibandingkan metode konvensional seperti pengeboran. Dengan mengacu pada standar IEEE Std 81 dan menerapkan prosedur pelaksanaan yang benar dari persiapan lokasi, kalibrasi alat, konfigurasi elektroda, hingga interpretasi hasil pengujian geolistrik dapat memberikan gambaran akurat tentang kondisi geologi bawah permukaan.

Pemilihan antara Metode Wenner dan Schlumberger harus disesuaikan dengan tujuan investigasi: eksplorasi lateral vs. vertikal, serta kedalaman target yang ingin dicapai.
