Apa Itu Loading dalam Pengujian Pondasi?

AI Summary: Loading test pondasi adalah proses pemberian beban terkontrol untuk mengevaluasi respons dan kapasitas daya dukung aktual suatu pondasi, serta memprediksi penurunannya. Pengujian ini krusial untuk memverifikasi desain, memastikan keamanan dan stabilitas struktur, serta memenuhi standar regulasi seperti SNI. Dengan berbagai jenis pengujian seperti statis dan dinamis, loading test membantu mengoptimalkan desain, mengurangi risiko kegagalan konstruksi, dan menjamin integritas bangunan jangka panjang. Oleh karena itu, penerapan loading test yang sesuai standar adalah keharusan teknis dan tanggung jawab profesional dalam setiap proyek konstruksi.

Loading dalam pengujian pondasi adalah istilah yang merujuk pada proses aplikasi beban atau gaya secara terkontrol pada suatu elemen pondasi untuk mengevaluasi responsnya. Tujuannya adalah untuk mengukur kapasitas daya dukung pondasi, memprediksi penurunan (settlement), dan memahami perilaku strukturalnya di bawah beban kerja aktual.

Dengan demikian, pengujian ini memastikan bahwa pondasi mampu menopang struktur di atasnya dengan aman dan stabil sesuai standar desain dan regulasi yang berlaku, seperti Standar Nasional Indonesia (SNI).

Apa Tujuan Utama dari Loading Test Pondasi?

Tujuan utama loading test adalah untuk memverifikasi kapasitas daya dukung aktual pondasi, memprediksi penurunan (settlement), mengevaluasi desain pondasi, dan memastikan kepatuhan terhadap regulasi serta standar keamanan yang ditetapkan. Pengujian ini menjadi jaminan vital bagi integritas dan stabilitas seluruh bangunan.

Memverifikasi Kapasitas Daya Dukung Aktual

Salah satu tujuan utama adalah untuk mengkonfirmasi apakah kapasitas daya dukung pondasi yang dihitung secara teoritis atau berdasarkan penyelidikan tanah awal sudah sesuai dengan kenyataan di lapangan. Kondisi tanah bisa bervariasi secara signifikan, dan loading test memberikan data empiris yang paling akurat mengenai kemampuan pondasi menahan beban.

Memprediksi Penurunan (Settlement)

Penurunan pondasi adalah fenomena yang tak terhindarkan, namun harus dalam batas toleransi yang aman agar tidak merusak struktur atas. Loading test memungkinkan insinyur untuk memprediksi besarnya penurunan yang akan terjadi pada pondasi di bawah beban kerja yang sebenarnya, memastikan bahwa penurunan tersebut tidak melebihi batas yang diizinkan oleh standar desain.

Mengevaluasi Desain Pondasi

Hasil loading test memberikan umpan balik berharga bagi perencana pondasi. Jika ada ketidaksesuaian antara hasil pengujian dan desain awal, insinyur dapat melakukan penyesuaian desain untuk mengoptimalkan ukuran, kedalaman, atau jenis pondasi, sehingga lebih efisien dan aman.

Memenuhi Persyaratan Regulasi dan Standar (SNI)

Di Indonesia, Standar Nasional Indonesia (SNI) seringkali mensyaratkan pelaksanaan loading test untuk jenis-jenis pondasi tertentu, terutama pada proyek-proyek besar atau struktur kritis. Kepatuhan terhadap SNI bukan hanya masalah legalitas, tetapi juga indikator kualitas dan keamanan yang diakui secara nasional.

Jenis-jenis Loading Test Pondasi yang Umum Digunakan

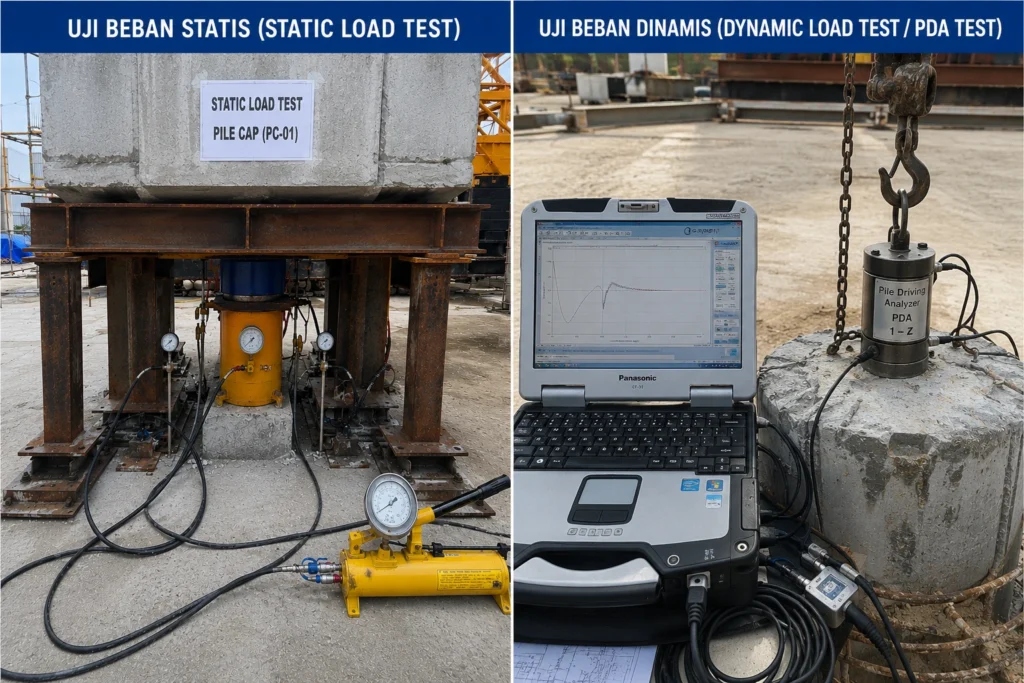

Jenis loading test yang umum meliputi uji beban statis, uji beban dinamis (PDA Test), dan uji beban siklik, masing-masing memiliki karakteristik, keunggulan, keterbatasan, dan aplikasinya sendiri tergantung pada jenis pondasi dan kondisi proyek.

Uji Beban Statis (Static Load Test): Definisi dan Cara Kerja

Uji beban statis adalah metode pengujian yang paling akurat dan diakui secara luas untuk menentukan kapasitas daya dukung pondasi. Metode ini melibatkan aplikasi beban secara bertahap dan terkontrol pada pondasi, kemudian mencatat deformasi atau penurunan yang terjadi. Proses ini berlangsung lambat, memungkinkan respons pondasi terhadap setiap tahapan beban terekam dengan presisi.

• Pengujian Beban Tekan (Compression Load Test)

  Jenis uji beban statis yang paling umum, di mana beban vertikal diberikan ke bawah (menekan) pondasi. Tujuannya adalah untuk mengetahui kemampuan pondasi menahan beban aksial tekan dari struktur di atasnya.

• Pengujian Beban Tarik (Tension Load Test)

  Uji beban tarik dilakukan untuk pondasi yang mungkin mengalami gaya angkat (uplift) akibat beban angin atau gempa, seperti pada menara atau jembatan. Beban diberikan ke arah atas untuk mengukur kapasitas pondasi menahan gaya tarik.

• Pengujian Beban Lateral (Lateral Load Test)

  Uji beban lateral bertujuan untuk mengevaluasi respons pondasi terhadap gaya horizontal, seperti beban angin atau gempa. Beban diaplikasikan secara horizontal pada pondasi, dan defleksi lateral dicatat.

Uji Beban Dinamis (Dynamic Load Test / PDA Test): Keunggulan dan Keterbatasan

Uji beban dinamis, sering disebut sebagai Pile Driving Analyzer (PDA) Test, adalah metode pengujian yang lebih cepat dan ekonomis dibandingkan uji beban statis. Pengujian ini melibatkan pemukulan pondasi dengan palu atau ram berat untuk menciptakan gelombang tegangan, yang kemudian diukur menggunakan sensor yang dipasang pada pondasi.

Keunggulan: Cepat dilakukan (beberapa jam per pondasi), dapat menguji banyak pondasi dalam waktu singkat, dan relatif lebih murah per unit pondasi.
Keterbatasan: Hasilnya bersifat interpretatif dan memerlukan tenaga ahli berpengalaman untuk analisis data. Akurasi hasil mungkin tidak setinggi uji beban statis, dan biasanya memerlukan kalibrasi dengan uji beban statis jika diragukan.

Uji Beban Siklik: Untuk Kondisi Khusus

Uji beban siklik dilakukan untuk kondisi khusus di mana pondasi diharapkan mengalami pembebanan berulang atau dinamis, seperti pada pondasi mesin berat, jembatan, atau struktur lepas pantai yang terpapar gelombang. Pengujian ini mensimulasikan beban berulang untuk mengevaluasi kinerja pondasi terhadap kelelahan dan akumulasi deformasi.

Bagaimana Prosedur Pelaksanaan Loading Test Pondasi?

Prosedur pelaksanaan loading test umumnya melibatkan tahap persiapan dan perencanaan yang matang, pemasangan sistem pembebanan dan instrumen monitoring, aplikasi beban bertahap, serta pencatatan data secara sistematis untuk analisis dan interpretasi hasil.

Tahap Persiapan dan Perencanaan

Ini mencakup pemilihan lokasi uji, penentuan jumlah pondasi yang akan diuji, desain sistem pembebanan (misalnya, balok reaksi atau pondasi angkur), dan penyiapan instrumen monitoring yang diperlukan. Perencanaan yang matang sangat penting untuk kelancaran dan akurasi pengujian.

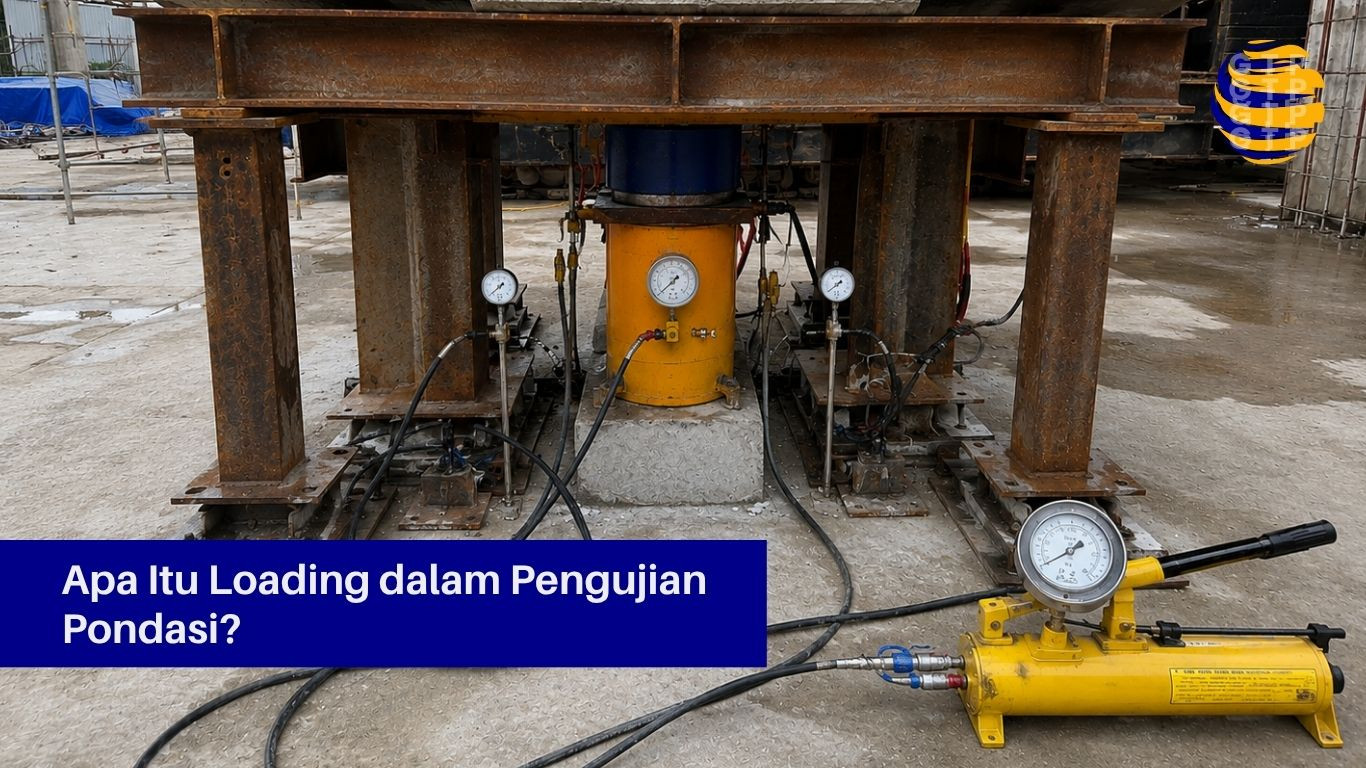

Pemasangan Sistem Pembebanan (Rangka Reaksi & Jack Hidrolik)

Untuk uji statis, sebuah sistem pembebanan dipasang. Sistem ini biasanya terdiri dari:

• Rangka Reaksi (Reaction Frame/Beam): Struktur berat yang berfungsi sebagai penopang untuk jack hidrolik, agar beban dapat diaplikasikan pada pondasi uji. Bisa berupa balok baja berat yang dijangkarkan ke pondasi di sekitarnya atau diisi beban (misalnya tumpukan beton/pasir).
• Jack Hidrolik (Hydraulic Jack): Alat utama yang memberikan gaya tekan ke pondasi uji. Jack ini dihubungkan ke pompa hidrolik untuk mengontrol besarnya beban.

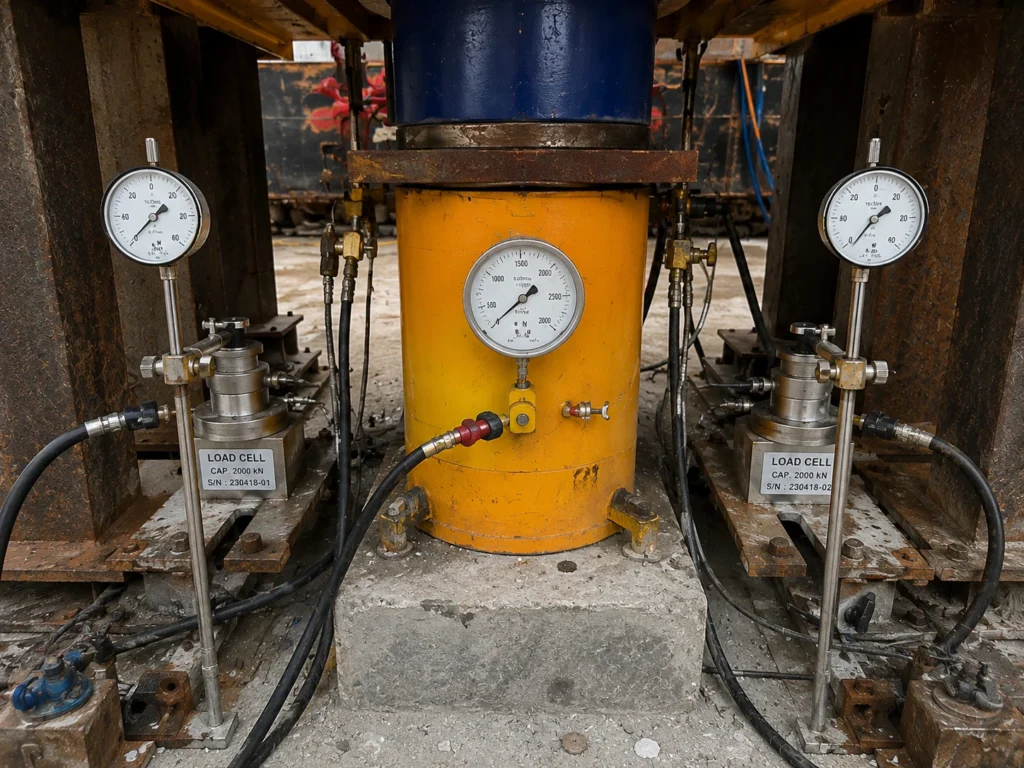

Pemasangan Instrumen Monitoring (Dial Gauge, Load Cell)

Instrumen ini dipasang untuk mencatat respons pondasi terhadap beban:

• Dial Gauge atau LVDT (Linear Variable Differential Transformer): Digunakan untuk mengukur penurunan (settlement) pondasi dengan presisi tinggi. Biasanya dipasang minimal 3 buah di sekitar kepala pondasi.
• Load Cell: Alat elektronik yang dipasang di antara jack hidrolik dan pondasi untuk mengukur besarnya beban yang diberikan secara akurat.
• Data Logger: Sistem elektronik untuk mencatat data dari dial gauge dan load cell secara otomatis dan berkelanjutan.

Aplikasi Beban dan Pencatatan Data

Beban diaplikasikan secara bertahap sesuai dengan prosedur standar (misalnya, 25%, 50%, 75%, 100%, 125%, 150%, dst. dari beban rencana). Pada setiap tahapan beban, instrumen monitoring akan mencatat penurunan pada interval waktu tertentu (misalnya, 0, 1, 2, 4, 8, 15, 30, 60 menit, dan seterusnya hingga penurunan stabil). Proses pembebanan ini dilanjutkan hingga pondasi mencapai kegagalan atau beban maksimum yang telah ditentukan.

Analisis dan Interpretasi Hasil

Setelah data terkumpul, grafik beban versus penurunan (load-settlement curve) dibuat. Dari grafik ini, insinyur geoteknik dapat menentukan kapasitas daya dukung ultimate pondasi, kapasitas izin, dan memprediksi penurunan untuk beban kerja desain. Analisis ini memerlukan keahlian dan pengalaman yang tinggi.

Standar Nasional Indonesia (SNI) untuk Pengujian Pondasi

SNI menyediakan pedoman baku untuk prosedur dan kriteria penerimaan loading test pondasi di Indonesia, memastikan keseragaman dan kualitas dalam praktik konstruksi. Kepatuhan terhadap SNI adalah mandatory untuk banyak proyek di Indonesia.

SNI Terkait Uji Beban Statis Tiang (Contoh: SNI 2831:2011)

Salah satu SNI yang paling relevan adalah SNI 2831:2011 tentang “Metode uji pembebanan aksial statis pada tiang pancang”. SNI ini secara rinci mengatur prosedur pelaksanaan uji beban statis tekan pada tiang pancang, termasuk:

• Persyaratan peralatan yang digunakan.
• Tahapan pembebanan dan pembongkaran beban.
• Prosedur pencatatan data.
• Kriteria penentuan kapasitas daya dukung tiang berdasarkan berbagai metode analisis.
• Persyaratan pelaporan hasil pengujian. Mengikuti SNI ini sangat penting untuk memastikan hasil pengujian diakui dan dapat dipertanggungjawabkan secara hukum dan teknis.

SNI Terkait Uji Beban Dinamis (Jika Ada Referensi SNI)

Meskipun SNI untuk uji beban dinamis tiang belum sekomprehensif SNI untuk uji statis, banyak praktik di Indonesia mengacu pada standar internasional seperti ASTM D4945 – Standard Test Method for High-Strain Dynamic Testing of Piles. Namun, penting untuk selalu memeriksa pembaruan SNI atau pedoman teknis yang dikeluarkan oleh lembaga terkait di Indonesia.

Pentingnya Kepatuhan terhadap SNI

Kepatuhan terhadap SNI bukan hanya sekadar formalitas, tetapi fondasi dari kepercayaan dan keamanan dalam proyek konstruksi. SNI memastikan bahwa semua pihak – dari perencana, kontraktor, hingga pemilik proyek – memiliki pemahaman yang sama tentang standar kualitas dan keselamatan. Pelanggaran SNI dapat berujung pada masalah hukum, kegagalan struktural, dan kerugian finansial yang besar.

Manfaat dan Pentingnya Loading Test dalam Proyek Konstruksi

Loading test sangat penting untuk mengurangi risiko kegagalan struktural, mengoptimalkan desain pondasi, menghemat biaya material, dan memastikan keamanan jangka panjang bangunan, menjadikannya investasi yang tak ternilai.

Peningkatan Keamanan dan Keandalan Struktur

Dengan memverifikasi kapasitas daya dukung pondasi secara langsung, loading test memberikan kepastian bahwa pondasi memiliki kekuatan yang cukup untuk menopang seluruh beban struktur, sehingga meningkatkan keamanan dan keandalan bangunan secara keseluruhan.

Optimalisasi Desain Pondasi dan Penghematan Biaya

Jika hasil pengujian menunjukkan kapasitas pondasi lebih besar dari yang diperkirakan, ada potensi untuk mengoptimalkan desain, misalnya dengan mengurangi jumlah tiang atau diameter pondasi, yang dapat menghasilkan penghematan biaya material dan waktu konstruksi. Sebaliknya, jika kapasitas kurang, penyesuaian desain dini dapat mencegah masalah di kemudian hari.

Mengurangi Risiko Kegagalan Konstruksi

Kegagalan pondasi adalah salah satu jenis kegagalan paling serius dalam konstruksi, seringkali sulit dan mahal untuk diperbaiki. Loading test berfungsi sebagai pemeriksaan kualitas yang fundamental, secara signifikan mengurangi risiko kegagalan pondasi selama umur layanan struktur.

Persyaratan Legal dan Asuransi

Banyak otoritas bangunan dan perusahaan asuransi mensyaratkan loading test sebagai bagian dari proses persetujuan proyek atau sebagai syarat untuk jaminan asuransi. Ini menunjukkan betapa pentingnya pengujian ini dari sudut pandang hukum dan finansial.

Tantangan Umum dan Tips Praktis dalam Melakukan Loading Test di Indonesia

Tantangan dalam melakukan loading test di Indonesia meliputi variasi kondisi tanah yang kompleks, ketersediaan peralatan dan tenaga ahli, serta kebutuhan akan pengawasan ketat. Tips praktisnya adalah perencanaan matang, pemilihan metode yang tepat, dan kerja sama tim yang solid.

Variasi Kondisi Tanah Geoteknik

Indonesia memiliki kondisi geologi yang sangat beragam, dari tanah lunak di pesisir hingga tanah vulkanik dan batuan di pegunungan. Variabilitas ini membuat setiap proyek unik dan memerlukan pendekatan pengujian yang disesuaikan. Loading test membantu mendapatkan data respons pondasi yang sebenarnya di lokasi spesifik tersebut.

Ketersediaan Peralatan dan Tenaga Ahli Lokal

Meskipun ketersediaan peralatan loading test semakin meningkat, namun untuk jenis uji tertentu atau skala besar, mungkin masih menjadi tantangan. Demikian pula, tenaga ahli geoteknik dan teknisi yang terampil dalam melaksanakan dan menginterpretasikan hasil pengujian sangat krusial. Pastikan untuk memilih penyedia jasa pengujian yang berpengalaman dan memiliki sertifikasi.

Pengawasan dan Interpretasi Data yang Akurat

Pengawasan lapangan yang ketat selama pengujian sangat penting untuk memastikan prosedur diikuti dengan benar. Lebih dari itu, interpretasi data yang akurat memerlukan keahlian mendalam dari seorang insinyur geoteknik. Kesalahan dalam interpretasi dapat menyebabkan keputusan desain yang keliru.

Kesimpulan

Loading test pondasi adalah langkah krusial dan tak tergantikan dalam memastikan integritas, stabilitas, dan keamanan fondasi setiap proyek konstruksi. Meskipun membutuhkan investasi waktu dan biaya awal, manfaat jangka panjangnya dalam mencegah kegagalan struktural, mengoptimalkan desain, dan menjamin keselamatan jiwa serta aset jauh lebih besar. Bagi profesional konstruksi di Indonesia, pemahaman dan penerapan loading test sesuai standar SNI bukan hanya keharusan teknis, tetapi juga bentuk tanggung jawab profesional yang tinggi.
