Mengapa Uji Kelayakan Tanah Dasar Jalan Raya Penting?

Konstruksi jalan raya yang kuat dan tahan lama dimulai dari fondasi yang kokoh, yaitu tanah dasar. Tanah dasar adalah elemen krusial yang menopang seluruh lapisan perkerasan di atasnya, mendistribusikan beban lalu lintas ke lapisan tanah di bawahnya. Tanpa evaluasi dan penyiapan yang memadai, bahkan desain perkerasan jalan terbaik sekalipun dapat mengalami kegagalan prematur.

Peran Tanah Dasar dalam Struktur Jalan

Tanah dasar, atau subgrade, adalah lapisan paling bawah dari struktur perkerasan jalan yang berfungsi sebagai fondasi utama penopang beban. Lapisan ini menjadi tumpuan bagi lapisan di atasnya seperti lapis pondasi bawah (subbase), lapis pondasi atas (base course), hingga lapisan permukaan (wearing course). Fungsi utamanya adalah menyediakan dukungan yang stabil, seragam, dan kuat terhadap beban yang diterima dari lalu lintas.

Dampak Tanah Dasar Tidak Memenuhi Standar

Tanah dasar yang tidak memenuhi standar SNI dapat menyebabkan deformasi, retak, atau kerusakan dini pada perkerasan jalan, berujung pada biaya perbaikan yang tinggi, penurunan kualitas jalan, dan risiko keselamatan pengguna. Masalah seperti rutting (alur), fatigue cracking (retak lelah), hingga kegagalan struktural total seringkali berawal dari kekuatan atau kepadatan tanah dasar yang tidak memadai, membuat investasi infrastruktur menjadi tidak berkelanjutan. Oleh karena itu, memastikan kelayakan tanah dasar sejak awal proyek adalah langkah fundamental dalam pembangunan jalan raya.

Apa Itu DCP Test dan Bagaimana Cara Kerjanya?

Untuk menilai kelayakan tanah dasar secara efisien di lapangan, berbagai metode pengujian geoteknik diterapkan. Salah satu yang paling populer dan praktis adalah Dynamic Cone Penetrometer (DCP) Test.

Definisi dan Tujuan Uji DCP

Dynamic Cone Penetrometer (DCP) Test adalah uji penetrasi lapangan cepat yang digunakan untuk mengukur kuat dukung dan kepadatan tanah di kedalaman tertentu, seringkali untuk korelasi dengan nilai CBR (California Bearing Ratio) yang disyaratkan dalam standar. Pengujian ini relatif sederhana, portabel, dan memberikan hasil instan di lokasi, menjadikannya alat yang sangat berharga untuk kontrol kualitas tanah dasar selama konstruksi atau evaluasi kondisi jalan yang ada.

Komponen Alat DCP dan Prinsip Kerjanya

Alat DCP umumnya terdiri dari batang penetrasi baja dengan ujung konus (kerucut) standar, sebuah palu jatuh dengan berat dan ketinggian jatuh yang telah ditentukan, serta anvil (landasan) dan batang penghubung. Prinsip kerjanya adalah mengukur kedalaman penetrasi konus ke dalam tanah per jumlah tumbukan palu, yang mencerminkan resistansi dan kuat dukung tanah pada kedalaman tersebut. Semakin sedikit penetrasi per tumbukan, semakin kuat dan padat tanahnya.

Prosedur Pelaksanaan Uji DCP di Lapangan

Prosedur uji DCP di lapangan relatif mudah namun memerlukan ketelitian untuk mendapatkan data yang akurat.

1. Penyiapan Lokasi: Pastikan lokasi uji bersih dari kerikil besar atau material asing lainnya. Permukaan tanah harus rata dan stabil.
2. Perakitan Alat: Pasang alat DCP sesuai petunjuk, pastikan konus terpasang dengan kuat pada batang penetrasi.
3. Penempatan Alat: Letakkan ujung konus tegak lurus di permukaan tanah yang akan diuji.
4. Penjatuhan Palu: Angkat palu jatuh hingga ketinggian standar dan biarkan jatuh bebas menghantam anvil. Catat jumlah tumbukan untuk setiap interval penetrasi yang telah ditentukan (misalnya, setiap 5 mm atau 10 mm).
5. Pencatatan Data: Terus jatuhkan palu dan catat kedalaman penetrasi kumulatif setelah sejumlah tumbukan. Proses ini dilakukan hingga kedalaman yang diinginkan (misalnya, 60-100 cm) atau hingga penetrasi sangat sulit terjadi.
6. Pembacaan Akhir: Setelah mencapai kedalaman target, alat ditarik dan data penetrasi per tumbukan dianalisis.

SNI Kelayakan Tanah Dasar Jalan Raya: Standar dan Kriteria

Di Indonesia, kualitas dan kelayakan tanah dasar jalan raya diatur secara ketat oleh Standar Nasional Indonesia (SNI). SNI menjadi pedoman wajib yang harus dipatuhi oleh seluruh pelaku industri konstruksi untuk menjamin kualitas dan keamanan infrastruktur.

Peran SNI dalam Konstruksi Jalan di Indonesia

SNI (Standar Nasional Indonesia) adalah pedoman resmi yang diterbitkan oleh Badan Standardisasi Nasional (BSN) dan diimplementasikan oleh Kementerian Pekerjaan Umum dan Perumahan Rakyat (PUPR). Peran SNI sangat vital dalam konstruksi jalan di Indonesia karena menjamin keseragaman kualitas material dan metode konstruksi, keamanan struktur, dan keberlanjutan infrastruktur. Dengan mematuhi SNI, proyek jalan dapat mencapai standar kualitas yang diakui secara nasional, mengurangi risiko kegagalan struktural, dan memastikan jalan dapat melayani sesuai umur rencana.

SNI Terkait Pengujian dan Klasifikasi Tanah Dasar

Beberapa SNI penting yang menjadi acuan dalam pengujian dan klasifikasi tanah dasar untuk jalan raya di Indonesia meliputi:

• SNI 8460:2017: Klasifikasi Tanah untuk Keperluan Teknis. Ini adalah standar dasar untuk mengklasifikasikan jenis tanah, yang penting sebelum menentukan metode pengujian dan kriteria kelayakan. Standar ini menggantikan SNI 03-6797-2002.
• SNI 03-1744-1989 (dan revisi/ekivalennya): Metode Pengujian CBR di Laboratorium. Meskipun DCP adalah uji lapangan, hasil akhirnya sering dikorelasikan dengan nilai CBR laboratorium.
• SNI 03-6388-2002: Metode Pengujian Penetrasi Konus Dinamis (DCP) untuk Tanah. Standar ini secara spesifik menjelaskan prosedur uji DCP dan memberikan panduan awal korelasi dengan CBR. Penting dicatat bahwa spesifikasi umum terbaru dari Kementerian PUPR seringkali menjadi acuan utama yang mengintegrasikan berbagai SNI ini.
• Spesifikasi Umum Bidang Jalan dan Jembatan dari Kementerian PUPR: Dokumen ini sering menjadi acuan proyek yang mengintegrasikan persyaratan dari berbagai SNI, termasuk kriteria CBR minimum untuk tanah dasar berdasarkan klasifikasi dan fungsi jalan.

Kriteria Kelayakan Tanah Dasar Berdasarkan SNI

SNI, melalui Spesifikasi Umum Kementerian PUPR, menetapkan nilai CBR minimum untuk tanah dasar jalan raya. Nilai ini bervariasi tergantung pada klasifikasi jalan (misalnya, jalan nasional, provinsi, kabupaten, lokal), volume lalu lintas, dan beban gandar yang diperkirakan. Semakin tinggi klasifikasi dan volume lalu lintas, semakin tinggi pula nilai CBR minimum yang disyaratkan.

Berikut adalah contoh tabel kriteria CBR minimum yang umum disyaratkan dalam spesifikasi proyek jalan di Indonesia:

Catatan: Nilai ini adalah contoh dan dapat bervariasi sesuai dengan dokumen SNI, spesifikasi proyek terbaru, serta pertimbangan kondisi lokal oleh konsultan perencana.

Menginterpretasikan Hasil DCP Test untuk Evaluasi SNI

Setelah pengujian DCP selesai, langkah selanjutnya adalah menginterpretasikan data untuk menilai apakah tanah dasar memenuhi standar SNI. Proses ini melibatkan perhitungan indeks penetrasi, korelasi dengan nilai CBR, dan perbandingan dengan kriteria yang berlaku.

Menghitung Nilai DCP Index

Nilai DCP Index (mm/blow) dihitung dari rasio kedalaman penetrasi kumulatif terhadap jumlah tumbukan palu pada setiap interval kedalaman atau pada interval tertentu. Misalnya, jika untuk menembus 10 mm dibutuhkan 5 tumbukan, maka DCP Index adalah 10 mm / 5 blow = 2 mm/blow. Indeks yang lebih kecil menunjukkan tanah yang lebih padat dan kuat, karena memerlukan lebih banyak tumbukan untuk menembus kedalaman yang sama. Data ini biasanya diplot dalam grafik kedalaman versus DCP Index.

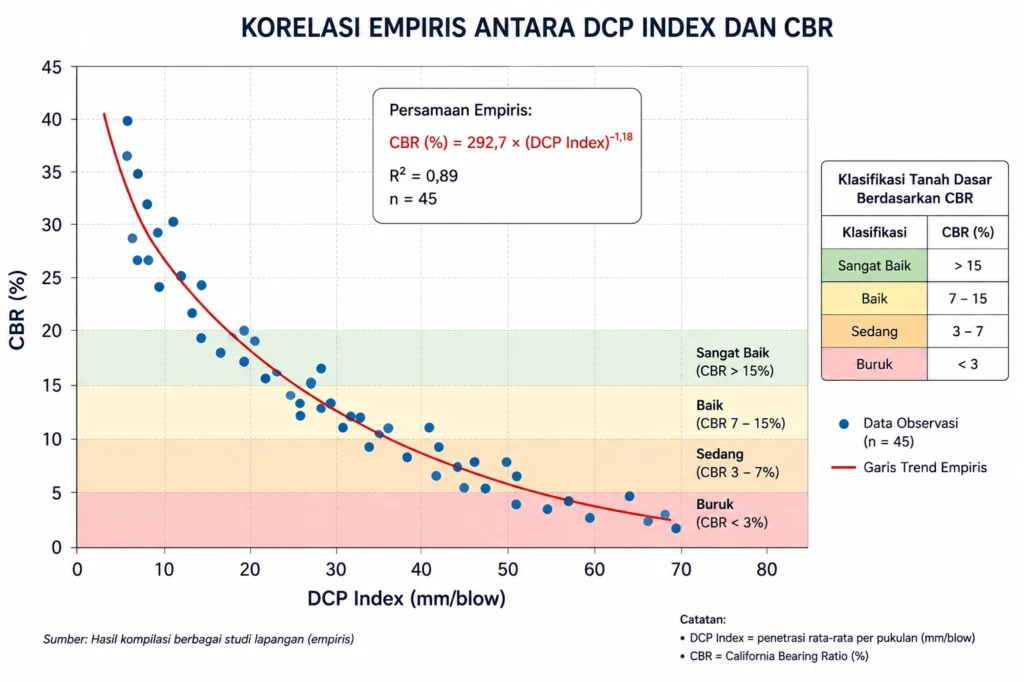

Korelasi Hasil DCP dengan Nilai CBR

Salah satu kegunaan utama uji DCP adalah untuk mengestimasi nilai California Bearing Ratio (CBR) tanah dasar, yang merupakan parameter kunci dalam desain perkerasan jalan. Korelasi antara DCP Index dan nilai CBR dapat menggunakan rumus empiris yang banyak digunakan, seperti: CBR (%) = 292 / (DCP Index)^1.12 atau CBR (%) = 1 / (DCP Index / 10)^0.5 (untuk tanah lempung)

Selain rumus, grafik korelasi yang telah divalidasi dan diterima dalam praktik geoteknik di Indonesia juga sering digunakan. Penting untuk diingat bahwa korelasi ini bersifat empiris dan mungkin memerlukan kalibrasi atau validasi lokal untuk jenis tanah tertentu.

Membandingkan Hasil CBR dengan Standar SNI

Nilai CBR yang diperoleh dari hasil uji DCP (setelah dikonversi dari DCP Index) kemudian dibandingkan langsung dengan kriteria CBR minimum yang disyaratkan oleh Standar Nasional Indonesia (SNI) atau spesifikasi teknis proyek. Jika nilai CBR hasil uji lebih besar atau sama dengan CBR minimum yang disyaratkan SNI, maka tanah dasar tersebut dinyatakan memenuhi syarat kelayakan. Sebaliknya, jika nilai CBR lebih rendah, diperlukan upaya perbaikan tanah (stabilisasi, pemadatan ulang, atau penggantian material) untuk mencapai kelayakan yang disyaratkan.

Studi Kasus: Evaluasi Tanah Dasar Menggunakan DCP dan SNI

Dalam studi kasus proyek pembangunan Jalan Nasional di Sumatera, uji DCP dilakukan pada 20 titik sepanjang trase jalan. Pada segmen KM 10-12, hasil uji DCP menunjukkan rata-rata DCP Index sebesar 3.5 mm/blow pada kedalaman 30-50 cm. Menggunakan rumus korelasi CBR = 292 / (DCP Index)^1.12, diperoleh nilai CBR rata-rata sekitar 7.8%. Mengacu pada persyaratan SNI dan Spesifikasi Umum Kementerian PUPR untuk jalan nasional yang mensyaratkan CBR minimal 6%, tanah dasar pada segmen tersebut dinyatakan memenuhi syarat dan dapat dilanjutkan ke tahap konstruksi lapis pondasi. Namun, pada segmen lain, DCP Index ditemukan lebih tinggi (misalnya 6 mm/blow), menghasilkan CBR sekitar 4.5%, yang tidak memenuhi syarat. Untuk segmen ini, direkomendasikan perbaikan tanah dasar dengan stabilisasi kapur atau penggantian material.

Tips Praktis dan Pertimbangan dalam Uji DCP dan Pemenuhan SNI

Keberhasilan uji DCP dan kepatuhan terhadap SNI tidak hanya bergantung pada prosedur, tetapi juga pada pemahaman faktor-faktor yang mempengaruhinya dan integrasinya dengan praktik geoteknik yang lebih luas.

Faktor yang Mempengaruhi Hasil Uji DCP

Faktor yang dapat secara signifikan mempengaruhi akurasi hasil uji DCP meliputi kadar air tanah, jenis dan homogenitas tanah (misalnya, keberadaan kerikil besar atau batuan yang dapat menghalangi penetrasi), ukuran agregat, kondisi kalibrasi alat, serta pengalaman dan konsistensi operator pengujian. Kadar air yang tinggi pada tanah lempung dapat mengurangi kuat dukung, sementara tanah berpasir dengan kadar air optimal biasanya menunjukkan hasil yang baik.

Integrasi DCP Test dengan Uji Geoteknik Lainnya

Untuk evaluasi kelayakan tanah dasar yang lebih komprehensif dan akurat, uji DCP sebaiknya diintegrasikan dengan uji laboratorium (misalnya uji CBR lab, klasifikasi tanah) dan uji lapangan lainnya seperti Sondir (CPT – Cone Penetration Test) atau pengeboran (boring) dan Standard Penetration Test (SPT). Uji DCP memberikan gambaran cepat dan ekonomis, sementara uji lain dapat memberikan data yang lebih detail mengenai sifat-sifat teknis tanah. Kombinasi ini membantu memvalidasi hasil dan memberikan pemahaman geoteknik yang lebih holistik.

Memilih Lokasi Titik Uji yang Representatif

Pemilihan lokasi titik uji DCP harus strategis dan representatif terhadap kondisi tanah di seluruh area yang akan dibangun. Penting untuk mempertimbangkan potensi variasi jenis tanah, topografi, dan kondisi geologi di lapangan. Titik uji harus didistribusikan secara merata, dan jika ada anomali atau variasi visual, titik uji tambahan harus dilakukan di area tersebut untuk mendapatkan gambaran yang akurat tentang kuat dukung tanah di seluruh trase jalan.

Peran Tenaga Ahli dan Sertifikasi dalam Pengujian

Pengujian DCP, interpretasi data, dan evaluasi kelayakan tanah dasar sebaiknya dilakukan atau diawasi oleh teknisi atau insinyur geoteknik bersertifikat. Ini memastikan keabsahan, akurasi data, dan kepatuhan terhadap standar industri serta regulasi SNI. Kualitas data yang tinggi dari pengujian yang benar akan meminimalkan risiko kegagalan struktural dan mengoptimalkan biaya konstruksi.

Kesimpulan

Tanah dasar yang memenuhi syarat adalah fondasi utama bagi jalan raya yang kuat, tahan lama, dan aman. Di Indonesia, Standar Nasional Indonesia (SNI) menjadi acuan wajib yang memastikan kualitas ini. Pemahaman dan penerapan standar SNI melalui uji Dynamic Cone Penetrometer (DCP) yang tepat adalah kunci fundamental untuk memastikan konstruksi jalan raya yang kuat, tahan lama, aman, dan berkelanjutan, sekaligus meminimalkan risiko kegagalan struktur dan mengoptimalkan umur layanan infrastruktur. Dengan metodologi yang benar, data yang akurat, dan interpretasi yang tepat, uji DCP membantu para pelaku industri konstruksi membuat keputusan informasional yang krusial untuk proyek jalan raya.
